USBECK 1422 Gebrauchsanweisung

1422
1
1423
4
3
Gebrauchsanweisung für Kartuschenbrenner
Geltungsbereich :
Die Betriebsanleitung gilt für :
• Kartuschenbrenner Nr. 1422
• Mikrobrenner Nr. 1423
in Verbindung mit Kartusche Nr. 1430
Bitte beachten Sie die Sicherheitshinweise auf der Kartusche.
Die Kartusche verfügt über ein Sicherheitsventil.
Die Sicherheitsvorschriften werden nur von den oben genannten
Gerätekombinationen erfüllt.

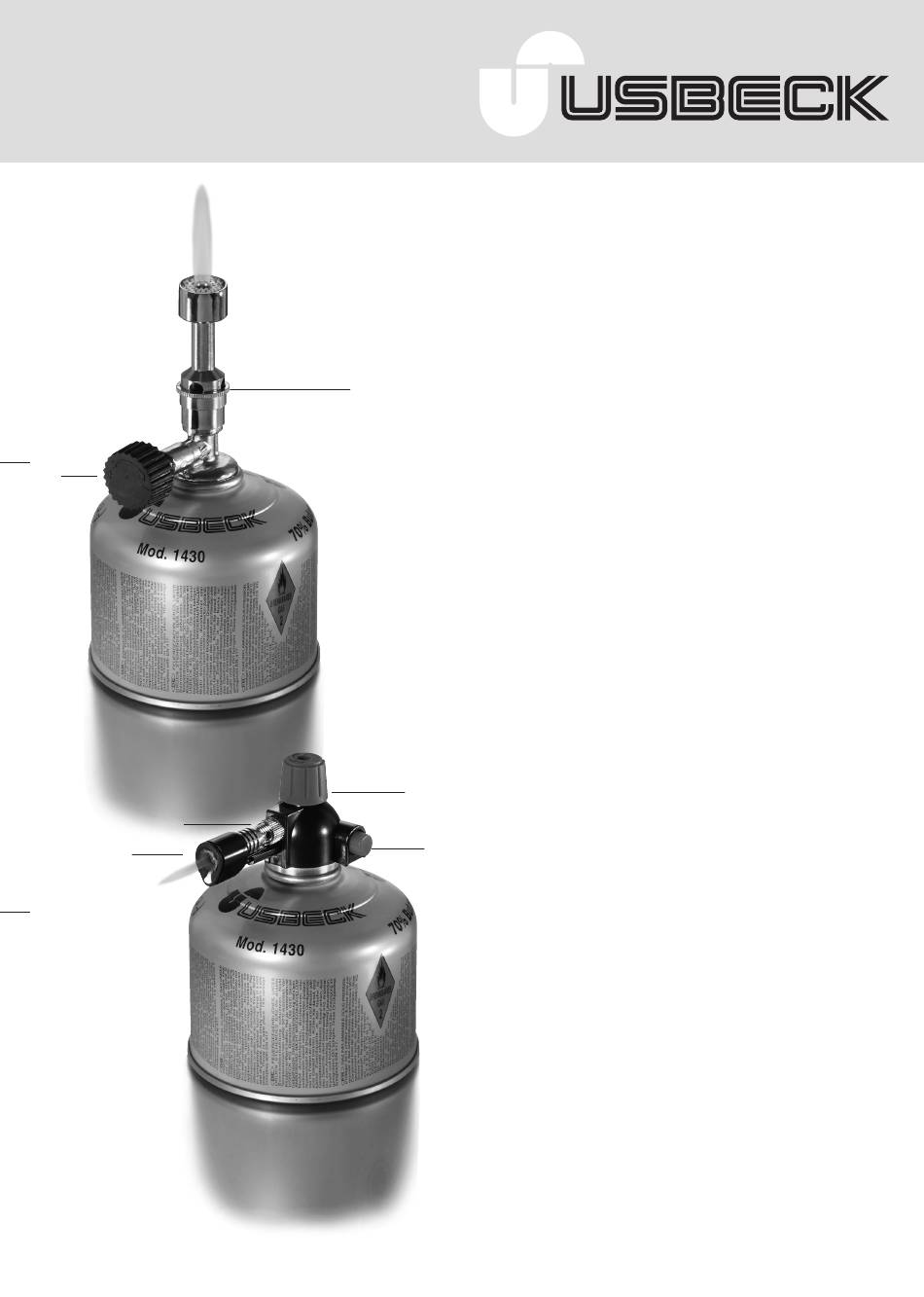

Bedienungsanleitung Bunsenbrenner Nr. 1422:
2
1. Ventilschutzkappe der Kartusche entfernen.
2. Absperrventil (1) durch Rechtsdrehung schließen.
(werkseitige Einstellung)
3. Brenner senkrecht auf Kartusche aufsetzen.
4. Brenner manuell durch Rechtsdrehen aufschrauben.
Das Absperrventil (1) ist bei diesem Vorgang als Hebel nutzbar.
Auf festen Sitz achten. Wenn die Verbindung richtig hergestellt ist,
entweicht kein Gas. Keine Gewalt und keine Werkzeuge benutzen!
5. Luftzufuhr (2) durch Verschieben der Lufthülse öffnen.
6. Absperrventil (1) durch leichte Linksdrehung öffnen.
7. Brenner mit Fremdquelle zünden. Während des Zündvorgangs nicht
über den Brenner beugen, Verletzungsgefahr.
Bedienungsanleitung Mikrobrenner Nr. 1423:
1. Ventilschutzkappe der Kartusche entfernen.
2. Absperrventil (1) durch Rechtsdrehung schließen.
(werkseitige Einstellung)
3. Brenner senkrecht auf Kartusche aufsetzen.
4. Brenner manuell durch Rechtsdrehen aufschrauben.
Der Brennerkopf (3) ist bei diesem Vorgang als Hebel nutzbar.
Auf festen Sitz achten. Wenn die Verbindung richtig hergestellt ist,
entweicht kein Gas. Keine Gewalt und keine Werkzeuge benutzen!
5. Luftzufuhr (4) durch Linksdrehung öffnen.
1
6. Absperrventil (1) durch leichte Linksdrehung öffnen.
7. Brennerkopf vom Körper und brennbaren Gegenständen abwenden!
Zündknopf (5) eindrücken. Zünden. Erlischt der Brenner,
Zündvorgang wiederholen. Achtung: Brennerkopf (3) wird während
5
des Betriebes sehr heiß. Ausreichende Abkühlzeit berücksichtigen!
Flammenbild:
Weiche Flamme: Luftregulierung (4) durch Rechtsdrehen schließen.
Harte Flamme:
Demontage der Kartuschenbrenner Nr. 1422, 1423:
8. Nach Schließen des Absperrventils (1) und Abkühlung des Brenners.
9. Brenner manuell durch Linksdrehen abschrauben. Das Sicherheitsventil der
Kartusche schließt automatisch. Das Absperrventil (1) ist bei diesem Vorgang
als Hebel nutzbar. Keine Gewalt und keine Werkzeuge benutzen!
Sicherheitshinweise:
Kartuschenbrenner nur unter ständiger Aufsicht betreiben.
Keine anderen Baugruppen einsetzen.
Gaskartuschen sind nicht wieder auffüllbar.
Brenndauer: ca. 3 Stunden bei Vollast.
Temperatur:
Laborgeräte
Luftregulierung (4) durch Linksdrehen öffnen.
Nr. 1422: 1640°C
Nr. 1423: 1640°C
H 6 / 10
