Gebrauchsanweisung für Kartuschenbrenner
Geltungsbereich:
Die Betriebsanleitung gilt für:
– Kartuschenbrenner Nr. 1420 / 1421
Kartuschenbrenner mit Zündsicherung Nr. 1425
in Verbindung mit Kartusche Nr. 1430.
Bitte beachten Sie die Sicherheitshinweise auf der Kartusche.
Die Kartusche verfügt über ein Sicherheitsventil.
1420/
Die Sicherheitsvorschriften werden nur von den oben genannten
1421
Gerätekombinationen erfüllt, die in ihrer Einheit der DIN-Norm 30665
entsprechen. (DIN-DVGW-Reg.-Nr. NG-2211 AS0473)

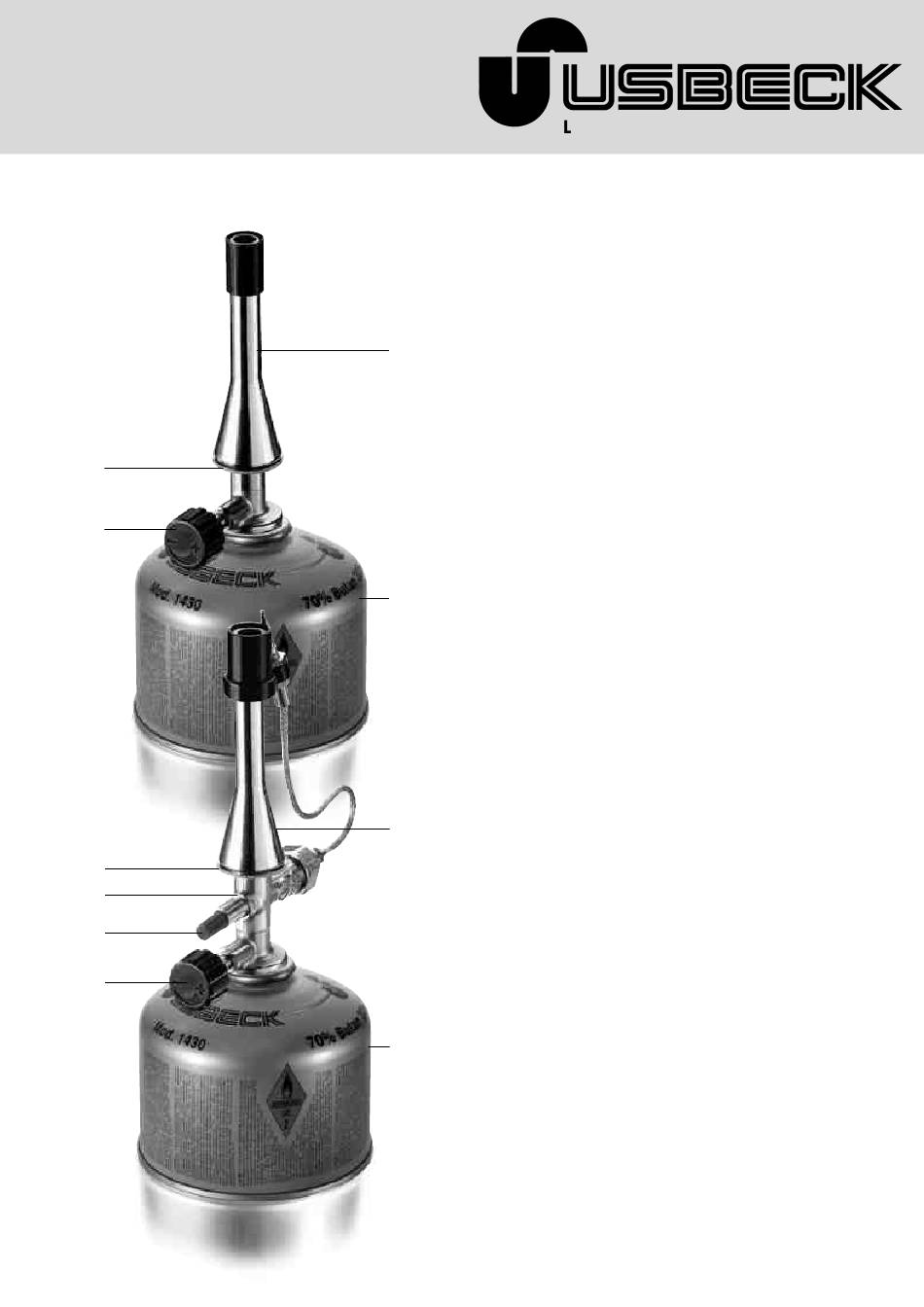

Bedienungsanleitung Kartuschenbrenner Nr. 1420 / 1421:
1. Ventilschutzkappe der Kartusche entfernen.
2. Absperrventil (1) vorsichtig schließen.
(werksseitige Einstellung)
3. Brenner senkrecht auf Kartusche aufsetzen.
4. Brenner manuell durch Rechtsdrehen aufschrauben.
Auf festen Sitz achten. Wenn die Verbindung richtig hergestellt ist,
entweicht kein Gas. Keine Gewalt und keine Werkzeuge benutzen!
5. Luftregulierscheibe (2) durch drehen bis zum Anschlag öffnen.
6. Absperrventil (1) durch leichte Linksdrehung öffnen.
7. Brenner zünden. Während des Zündvorgangs nicht über den
Brenner beugen, Verletzungsgefahr.
1430
Bedienungsanleitung Kartuschenbrenner Nr. 1425:
1. Ventilschutzkappe der Kartusche entfernen.
2. Absperrventil (1) durch Rechtsdrehung schließen.
(werksseitige Einstellung)
3. Brenner senkrecht auf Kartusche aufsetzen.
4. Brenner manuell durch Rechtsdrehen aufschrauben.
Das Absperrventil (1) ist bei diesem Vorgang als Hebel nutzbar.
Nicht die Zündsicherung (4) als Hebel benutzen! Auf festen Sitz achten.
Wenn die Verbindung richtig hergestellt ist, entweicht kein Gas.
Keine Gewalt und keine Werkzeuge benutzen!
5. Luftregulierscheibe (2) durch drehen bis zum Anschlag öffnen.
6. Absperrventil (1) durch leichte Linksdrehung öffnen.
7. Zündsicherungsknopf (3) eindrücken. Zünden. Während des Zünd-
1425
vorgangs Zündsicherungsknopf ca. 10 Sekunden gedrückt halten,
bis das Magnetventil anspricht und der Brenner arbeitet.
(Erlischt der Brenner, weil das Magnetventil noch nicht geöffnet hat,
Zündvorgang wiederholen.)
Flammenbild:
Weiche Flamme:
Harte Flamme:
Demontage der Kartuschenbrenner Nr. 1420 / 1421 und 1425:
8. Nach Schließen des Absperrventils (1) und Abkühlung des Brenners.
9. Brenner manuell durch Linksdrehen abschrauben. Das Sicherheitsventil
1430
der Kartusche schließt automatisch. Das Absperrventil (1) ist bei diesem
Vorgang als Hebel nutzbar. Nicht die Zündsicherung (4) als Hebel
nutzen. Keine Gewalt und keine Werkzeuge benutzen!
Sicherheitshinweise:
Bei Betrieb unter Aufbauten (z.B. Drahtnetzen/Glasfeldern) möglichen
Wärmerückstau beachten!
Kartuschenbrenner nur unter ständiger Aufsicht betreiben.
Keine anderen Baugruppen einsetzen.
Gaskartuschen sind nicht wieder auffüllbar.
Brenndauer: ca. 3 Stunden bei Volllast.
Temperatur max.: 1400 °C.
