Bedienungsanleitung

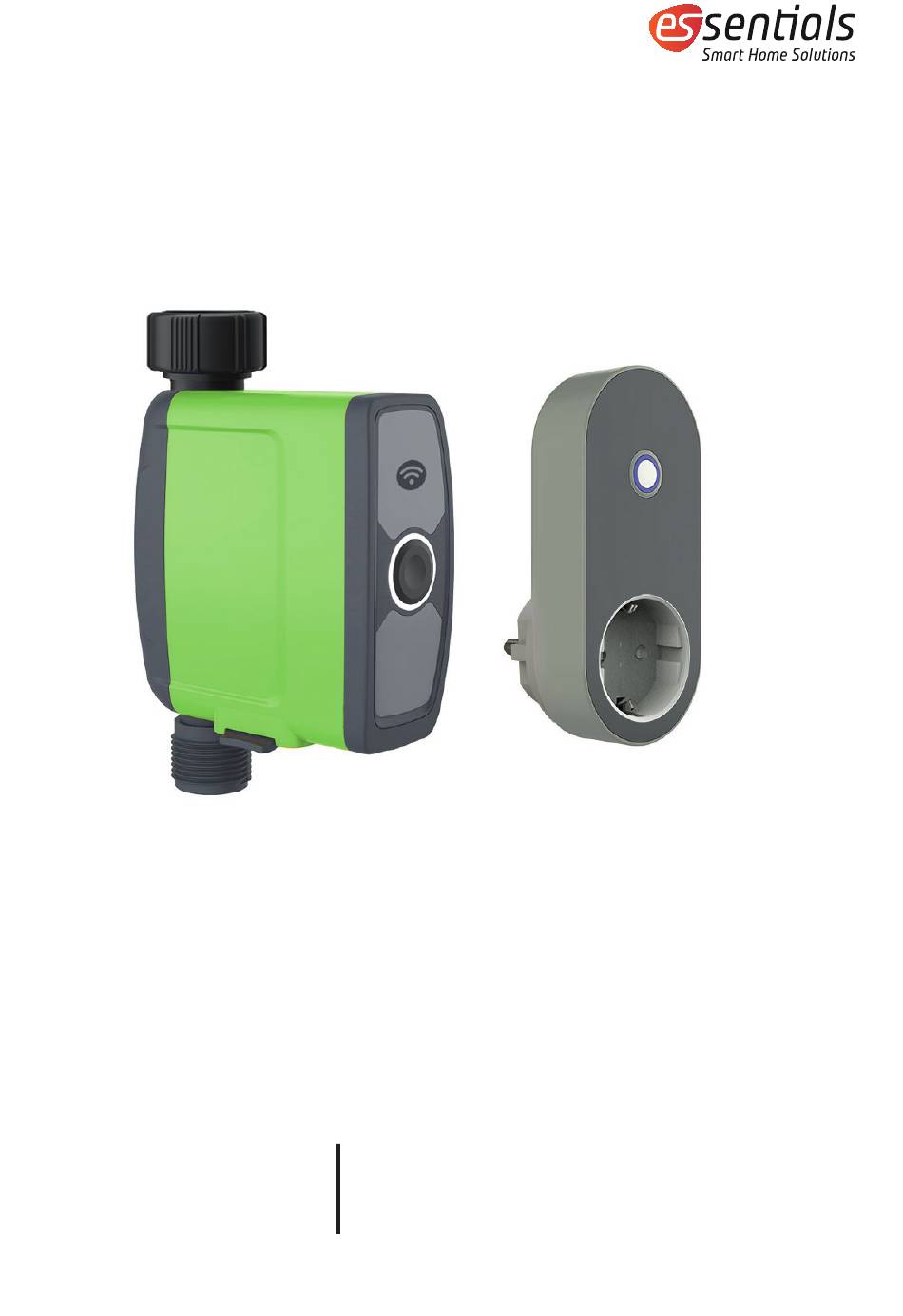

essentials Smart Garden Bewässerungssystem
wesmartify GmbH
TecCenter 1
31162 Bad Salzdetfurth
wesmartify.de
+49 5063 799 4024
info@wesmartify.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Essentials Smart Garden

Inhaltszusammenfassung für Essentials Smart Garden

  • Seite 1 Bedienungsanleitung essentials Smart Garden Bewässerungssystem wesmartify GmbH +49 5063 799 4024 TecCenter 1 info@wesmartify.de 31162 Bad Salzdetfurth wesmartify.de...

  • Seite 2: Inhaltsverzeichnis

    2.2 Legende LED..................5 2.3 Technische Daten ..................6 Inbetriebnahme ..................7 3.1 Bewässerungssystem vorbereiten ............7 3.2 essentials Smart Home App herunterladen ......7 3.3 essentials Smart Garden Bewässerungssystem anlernen.....................8 3.4 Manueller Betrieb des Bewässerungssystems ..... 16 Erstellen von Zeitplänen, Ausführungen &...

  • Seite 3: Wichtige Hinweise

    Einsatz und/oder in Verbindung mit Che- mikalien, Lebensmitteln, leicht brennbaren und explosiven Stoffen verwenden. 1. Das essentials Smart Garden Bewässerungssystem ist ausschließ- lich im Außenbereich bei einer Temperatur von 3 bis 50 °C zu ver- wenden. 2. Achtung: Erstickungsgefahr! Kleinteile können leicht, vor allem von Kleinkindern, verschluckt werden.

  • Seite 4: Produktübersicht

    Du nicht nur Wasser, sondern auch Geld. Außerdem schützt Du die Umwelt. Egal ob Du unterwegs oder im Urlaub bist, das Smart Garden Bewäs- serungssystem kümmert sich zuverlässig um Deine Bewässerung. Am frühen Morgen oder am späten Abend ist die Verdunstung und damit der Wasserverbrauch am geringsten.

  • Seite 5: Bedienelemente

    2.1 Bedienelemente Bewässerungseinheit WLAN-Repeater Aktionstaste Aktionstaste 2.2 Legende LED WLAN-Repeater LED blinkt weiß und langsam Es besteht keine Verbindung zwischen WLAN-Repeater und WLAN-Router. LED blinkt weiß und schnell Verbindungsaufbau zwischen WLAN-Repeater und WLAN-Rou- ter.

  • Seite 6: Technische Daten

    Bewässerungseinheit LED blinkt weiß und schnell Verbindungsaufbau zwischen Be- wässerungseinheit und WLAN-Re- peater. LED blinkt weiß und langsam Die Bewässerung ist an und läuft. LED blinkt pulsierend rot Die Batterie ist schwach. LED blink rot (1 Sekunde) Es gibt ein Wasserleck. 2.3 Technische Daten Versorgungsspannung 4 x 1,5 V (AA)

  • Seite 7: Inbetriebnahme

    3 Inbetriebnahme 3.1 Bewässerungssystem vorbereiten Um Dein Smart Garden Bewässerungssystem zu nutzen, ziehst Du das Batteriefach heraus, legst die Batterien in die Bewässerungsein- heit und schließt es am gewünschten Wasserhahn an. Anschließend steckst Du den WLAN-Repeater in eine Steckdose und folgst den An- weisungen in Deiner App.

  • Seite 8: Essentials Smart Garden Bewässerungssystem Anlernen

    3.3 essentials Smart Garden Bewässerungssystem anlernen Nachdem Du die App heruntergeladen und Dich angemeldet hast, drücke oben rechts auf das kleine Plus (Abbildung 1), um das Bewäs- serungssystem hinzuzufügen. In der Kategorie „Garten“ findest Du das Bewässerungssystem und wählst es aus (Abbildung 2).
  • Seite 9 Abbildung 3 Abbildung 4 Halte die runde Taste am WLAN-Repeater gedrückt, bis die blaue LED schnell blinkt (Abbildung 3). Dein Gerät wird hinzugefügt und ist an- schlussbereit (Abbildung 4). Nachdem Du den WLAN-Repeater hinzugefügt hast, kannst Du über „Geräte verwalten“ die Bewässerungseinheit hinzufügen (Abbil- dung 5).
  • Seite 10 Abbildung 5 Abbildung 6 Wähle die gewünschte Bewässerungseinheit aus der Liste aus und warte, bis die Verbindung hergestellt ist. Deine Einheit wurde erfolg- reich verbunden (Abbildung 7). Hinweis: Wenn sich die Bewässerungseinheit nicht innerhalb von 20 Sekunden verbindet, geht die LED aus und bricht die Verbindung ab. Bitte halte dann die Taste erneut für einige Sekunden gedrückt, bis die LED schnell blinkt, um einen erneuten Verbindungsaufbau zu starten.
  • Seite 11 Hinweis: Wenn die Bewässerungseinheit bereits zuvor mit einem WLAN-Repeater verbunden war, blinkt die LED nach dem Wieder- einsetzen der Batterien langsam, was bedeutet, dass das Gerät den WLAN-Repeater automatisch sucht. Sobald eine Verbindung zwischen dem und der Bewässerungseinheit hergestellt wurde, wird das Gerät auf der Seite „Mein Zuhause“ in Dei- ner App angezeigt (Abbildung 8).
  • Seite 12 Mit einem Klick auf die Schaltfläche „Bewässerungssystem“ (Abbil- dung 8), gelangst Du auf die Einstellungsseite des Gerätes (Abbildung Abbildung 9 Den WLAN-Repeater kannst Du ebenfalls als Schaltsteckdose ver- wenden. Entweder schaltest Du diese über die Aktionstaste oder über die App ein- und aus (Abbildung 10 und 11).
  • Seite 13 Abbildung 10 Abbildung 11 Es werden dir folgende Informationen angezeigt: • Auswahl der Temperatureinheit • Letzter Wasserverbrauch • Bodenfeuchte und Temperatur (falls der Sensor bereits ange- schlossen ist) • Batteriestatus • Modus • Nächste Bewässerungszeit...
  • Seite 14 Die Hintergrundfarbe färbt sich rot, sobald die Feuchtigkeit des Bo- dens höher ist als der gewünschte, eingestellte Wert. Am unteren Rand findest Du mehrere Optionen (Abbildung 12): • Parameter • Manuel • Planung • Sensor • Modus • Meins Abbildung 12 Klicke auf die Schaltfläche oben rechts und erhalte Informationen zur Bedienung des Gerätes (Abbildung 13): •...
  • Seite 15 Abbildung 13 Abbildung 14...

  • Seite 16: Manueller Betrieb Des Bewässerungssystems

    Abbildung 15 3.4 Manueller Betrieb des Bewässerungssystems Klicke auf die Schaltfläche „Bewässerungssystem“, um die Bewässe- rungsuhr manuell ein- und auszuschalten sowie die Startzeit festzu- legen (Abbildung 16). Tipp: Die Verbindungsverzögerung beträgt etwa 0,5 bis 1 Sekunde, bitte drücke die Taste nicht erneut.

  • Seite 17: Erstellen Von Zeitplänen, Ausführungen & Automatisierungen

    Erstellen von Zeitplänen, Ausführungen & Automatisierungen 4.1 Übersicht Unter „Planung“ findest Du die festgelegten Termine einer Woche, eine Übersicht über angelegte Pläne sowie den Punkt Regenverzöge- rung (Abbildung 17). Es können insgesamt drei Pläne erstellt werden. Jeder Plan ist farblich gekennzeichnet und wird nach Einschalten unter den täglichen Termi- nen angezeigt.

  • Seite 18: Zeitplan Erstellen

    Die Details (Startzeit und Dauer) der einzelnen Pläne findest Du eben- falls innerhalb der jeweiligen Schaltfläche. In dieser kannst Du den Plan aktivieren oder deaktivieren. Die Regenverzögerung (Bewässerungsverzögerung) kann mit 24, 48 und 72 Stunden eingestellt werden. 4.2 Zeitplan erstellen Klicke auf Plan A, B oder C, um den täglichen Bewässerungsplan sowie den Plan für die Regenverzögerung festzulegen.

  • Seite 19: Ausführungen & Automatisierungen Erstellen

    Abbildung 18 4.3 Ausführungen & Automatisierungen erstellen Um eine Ausführung und Automatisierung zu erstellen, wechselt Du von „Mein Zuhause“ zur Schaltfläche „Smart“. Hier findest Du all Deine Ausführungen und Automatisierungen. Klicke auf das Pluszeichen in der Ecke oben rechts und erstelle eine neue Ausführung oder Automatisierung (Abbildung 19).
  • Seite 20 Abbildung 19 Abbildung 20 Du kannst zwischen einer Vielzahl von Bedingungen wählen (Abbil- dung 21 und 22). Eine Mehrauswahl von Bedingungen, die gleichzeitig in Kraft treten müssen, ist möglich.
  • Seite 21 Abbildung 21 Abbildung 22 Die Automatisierung wird ausgelöst, wenn eine einzelne Bedingung erfüllt wird oder alle Bedingungen gleichzeitig erfüllt werden. Alle Parameter der aktuellen Bedingung werden von der App automatisch abgeglichen (Abbildung 23). Sind nur Aktionen festgelegt, handelt es sich um ein Szenario/eine Ausführung, die Du unter „Ausführen“...
  • Seite 22 Abbildung 23 Abbildung 24 Sind Bedingungen für die Aktionen vorhanden, handelt es sich um einen Automatisierung, die unter „Automation“ angezeigt wird (Ab- bildung 25).

  • Seite 23: Zubehör (Optional)

    Abbildung 25 5 Zubehör (optional) Optional kann ein Bodensensor zur Überwachung der Bodenfeuchte und -temperatur in das System integriert werden. Die Daten werden an Deine essentials Smart Home App übermit- telt und grafisch dargestellt.

  • Seite 24: Tipps

    Du kannst einen Bewässerungsstopp einstellen, sobald die Boden- feuchtigkeit hoch bzw. ein bestimmter Wert erreicht ist. Das essen- tials Smart Garden Bewässerungssystem stoppt automatisch die Be- wässerung. 6 Tipps Bitte stelle sicher, dass sich Deine Bewässerungseinheit in der Nähe des WLAN-Repeaters befindet, wenn Du eine Verbindung herstellen oder den Bewässerungsplan erstellen möchtest.
