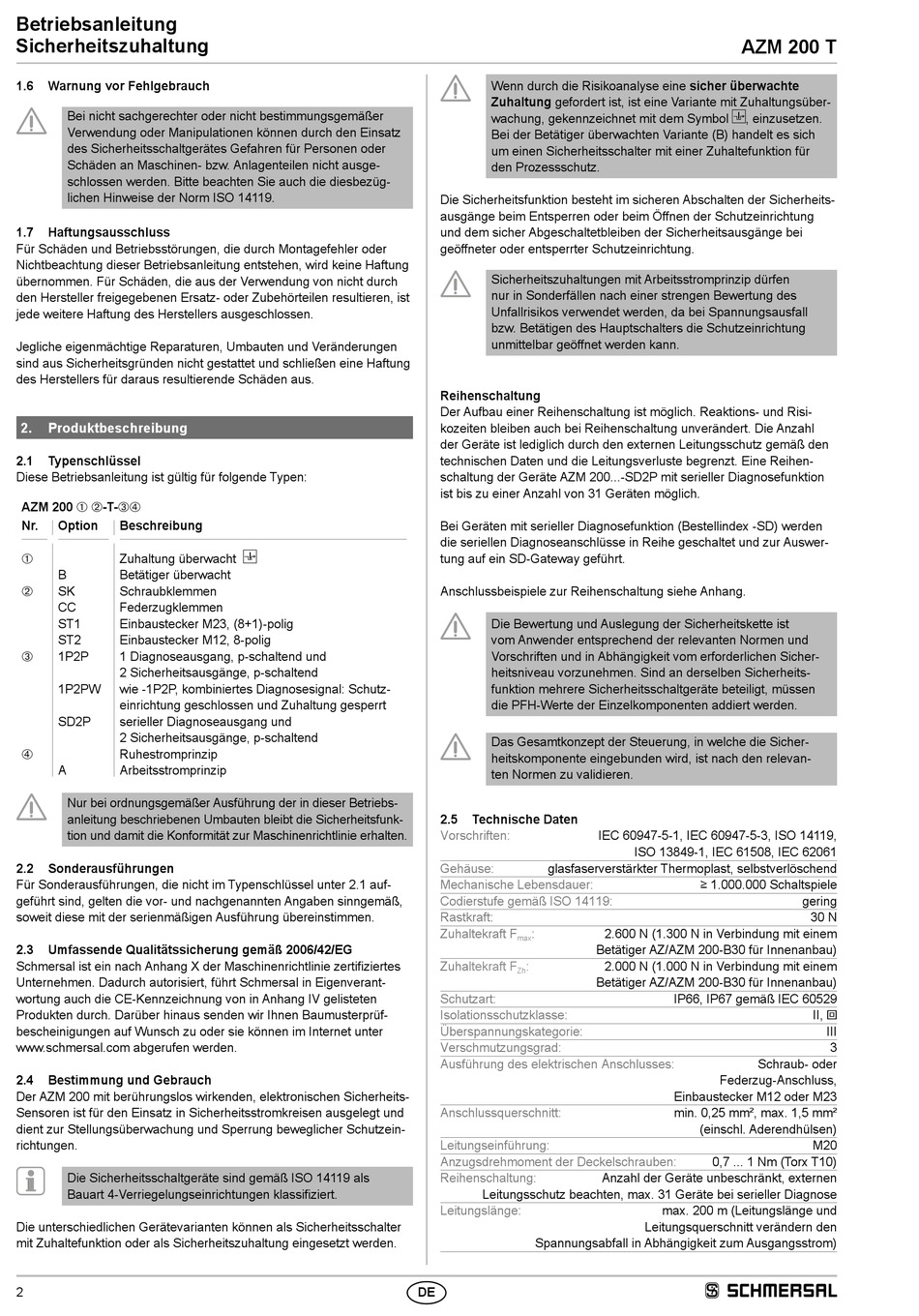

Betriebsanleitung
Sicherheitszuhaltung
1.6
Warnung vor Fehlgebrauch
Bei nicht sachgerechter oder nicht bestimmungsgemäßer
Verwendung oder Manipulationen können durch den Einsatz
des Sicherheitsschaltgerätes Gefahren für Personen oder
Schäden an Maschinen- bzw. Anlagenteilen nicht ausge-
schlossen werden. Bitte beachten Sie auch die diesbezüg-
lichen Hinweise der Norm ISO 14119.
1.7
Haftungsausschluss
Für Schäden und Betriebsstörungen, die durch Montagefehler oder
Nichtbeachtung dieser Betriebsanleitung entstehen, wird keine Haftung
übernommen. Für Schäden, die aus der Verwendung von nicht durch
den Hersteller freigegebenen Ersatz- oder Zubehörteilen resultieren, ist
jede weitere Haftung des Herstellers ausgeschlossen.
Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen
sind aus Sicherheitsgründen nicht gestattet und schließen eine Haftung
des Herstellers für daraus resultierende Schäden aus.
2.
Produktbeschreibung
2.1
Typenschlüssel
Diese Betriebsanleitung ist gültig für folgende Typen:
AZM 200
-T-
➀ ➁
➂➃
Nr.
Option
Beschreibung
Zuhaltung überwacht
➀
B
Betätiger überwacht
SK
Schraubklemmen
➁
CC
Federzugklemmen
ST1
Einbaustecker M23, (8+1)-polig
ST2
Einbaustecker M12, 8-polig
1P2P
1 Diagnoseausgang, p-schaltend und
➂
2 Sicherheitsausgänge, p-schaltend
1P2PW
wie -1P2P, kombiniertes Diagnosesignal: Schutz-
einrichtung geschlossen und Zuhaltung gesperrt
SD2P
serieller Diagnoseausgang und
2 Sicherheitsausgänge, p-schaltend
Ruhestromprinzip
➃
A
Arbeitsstromprinzip
Nur bei ordnungsgemäßer Ausführung der in dieser Betriebs-
anleitung beschriebenen Umbauten bleibt die Sicherheitsfunk-
tion und damit die Konformität zur Maschinenrichtlinie erhalten.
2.2
Sonderausführungen
Für Sonderausführungen, die nicht im Typenschlüssel unter 2.1 auf-
geführt sind, gelten die vor- und nachgenannten Angaben sinngemäß,
soweit diese mit der serienmäßigen Ausführung übereinstimmen.
2.3
Umfassende Qualitätssicherung gemäß 2006/42/EG
Schmersal ist ein nach Anhang X der Maschinenrichtlinie zertifiziertes
Unternehmen. Dadurch autorisiert, führt Schmersal in Eigenverant-
wortung auch die CE-Kennzeichnung von in Anhang IV gelisteten
Produkten durch. Darüber hinaus senden wir Ihnen Baumusterprüf-
bescheinigungen auf Wunsch zu oder sie können im Internet unter
www.schmersal.com abgerufen werden.
2.4
Bestimmung und Gebrauch
Der AZM 200 mit berührungslos wirkenden, elektronischen Sicherheits-
Sensoren ist für den Einsatz in Sicherheitsstromkreisen ausgelegt und
dient zur Stellungsüberwachung und Sperrung beweglicher Schutzein-
richtungen.
Die Sicherheitsschaltgeräte sind gemäß ISO 14119 als
Bauart 4-Verriegelungseinrichtungen klassifiziert.
Die unterschiedlichen Gerätevarianten können als Sicherheitsschalter
mit Zuhaltefunktion oder als Sicherheitszuhaltung eingesetzt werden.
2
Wenn durch die Risikoanalyse eine sicher überwachte
Zuhaltung gefordert ist, ist eine Variante mit Zuhaltungsüber-
wachung, gekennzeichnet mit dem Symbol
Bei der Betätiger überwachten Variante (B) handelt es sich
um einen Sicherheitsschalter mit einer Zuhaltefunktion für
den Prozessschutz.
Die Sicherheitsfunktion besteht im sicheren Abschalten der Sicherheits-
ausgänge beim Entsperren oder beim Öffnen der Schutzeinrichtung
und dem sicher Abgeschaltetbleiben der Sicherheitsausgänge bei
geöffneter oder entsperrter Schutzeinrichtung.
Sicherheitszuhaltungen mit Arbeitsstromprinzip dürfen
nur in Sonderfällen nach einer strengen Bewertung des
Unfallrisikos verwendet werden, da bei Spannungsausfall
bzw. Betätigen des Hauptschalters die Schutzeinrichtung
unmittelbar geöffnet werden kann.
Reihenschaltung
Der Aufbau einer Reihenschaltung ist möglich. Reaktions- und Risi-
kozeiten bleiben auch bei Reihenschaltung unverändert. Die Anzahl
der Geräte ist lediglich durch den externen Leitungsschutz gemäß den
technischen Daten und die Leitungsverluste begrenzt. Eine Reihen-
schaltung der Geräte AZM 200...-SD2P mit serieller Diagnosefunktion
ist bis zu einer Anzahl von 31 Geräten möglich.
Bei Geräten mit serieller Diagnosefunktion (Bestellindex -SD) werden
die seriellen Diagnoseanschlüsse in Reihe geschaltet und zur Auswer-
tung auf ein SD-Gateway geführt.
Anschlussbeispiele zur Reihenschaltung siehe Anhang.
Die Bewertung und Auslegung der Sicherheitskette ist
vom Anwender entsprechend der relevanten Normen und
Vorschriften und in Abhängigkeit vom erforderlichen Sicher-
heitsniveau vorzunehmen. Sind an derselben Sicherheits-
funktion mehrere Sicherheitsschaltgeräte beteiligt, müssen
die PFH-Werte der Einzelkomponenten addiert werden.
Das Gesamtkonzept der Steuerung, in welche die Sicher-
heitskomponente eingebunden wird, ist nach den relevan-
ten Normen zu validieren.
2.5
Technische Daten
Vorschriften:
Gehäuse:
glasfaserverstärkter Thermoplast, selbstverlöschend
Mechanische Lebensdauer:
Codierstufe gemäß ISO 14119:
Rastkraft:
Zuhaltekraft F
:
max
Zuhaltekraft F
:
Zh
Schutzart:
Isolationsschutzklasse:
Überspannungskategorie:
Verschmutzungsgrad:
Ausführung des elektrischen Anschlusses:
Anschlussquerschnitt:
Leitungseinführung:
Anzugsdrehmoment der Deckelschrauben:
Reihenschaltung:
Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose
Leitungslänge:
Spannungsabfall in Abhängigkeit zum Ausgangsstrom)
DE
AZM 200 T
, einzusetzen.
IEC 60947-5-1, IEC 60947-5-3, ISO 14119,
ISO 13849-1, IEC 61508, IEC 62061
≥ 1.000.000 Schaltspiele
2.600 N (1.300 N in Verbindung mit einem
Betätiger AZ/AZM 200-B30 für Innenanbau)
2.000 N (1.000 N in Verbindung mit einem
Betätiger AZ/AZM 200-B30 für Innenanbau)
IP66, IP67 gemäß IEC 60529
Schraub- oder
Federzug-Anschluss,
Einbaustecker M12 oder M23
min. 0,25 mm², max. 1,5 mm²
(einschl. Aderendhülsen)
0,7 ... 1 Nm (Torx T10)
Anzahl der Geräte unbeschränkt, externen
max. 200 m (Leitungslänge und
Leitungsquerschnitt verändern den
gering
30 N
II, x
III
3
M20
