NI Guitar Rig Kontrol Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

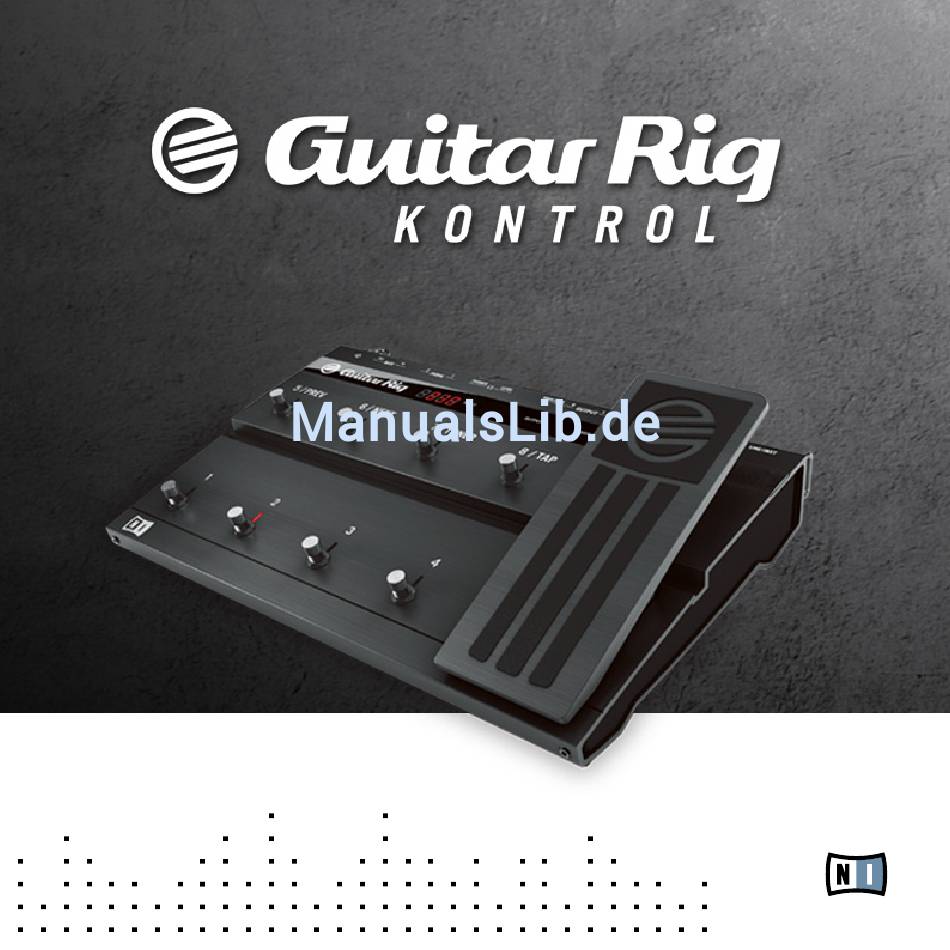

BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NI Guitar Rig Kontrol

Inhaltszusammenfassung für NI Guitar Rig Kontrol

  • Seite 1 BENUTZERHANDBUCH...
  • Seite 2 Der Inhalt dieses Dokuments kann sich unangekündigt ändern und stellt keine Verpflichtung seitens der Native Instruments GmbH dar. Die in diesem Dokument beschriebene Software wird unter einer Lizenzvereinbarung zur Verfügung gestellt und darf nicht kopiert werden. Ohne ausdrückliche schriftliche Genehmigung der Native Instruments GmbH, im Folgenden als Native Instruments be- zeichnet, darf kein Teil dieses Handbuchs in irgendeiner Form kopiert, übertragen oder anderweitig reproduziert werden.
  • Seite 3 Germany Native Instruments GmbH Schlesische Str. 28 D-10997 Berlin Germany info@native-instruments.de www.native-instruments.de Native Instruments North America, Inc. 5631 Hollywood Boulevard Los Angeles, CA 90028 sales@native-instruments.com www.native-instruments.com © Native Instruments GmbH, 2009. Alle Rechte vorbehalten.

  • Seite 4: Inhaltsverzeichnis

    Das Input-Level in GUITAR RIG 4 ............. 25 4.4.4 Verbindung des Ausgangs ..............25 5 Installation unter Mac OS X .....................27 5.1 Installation der Software ..................27 5.2 Installation der Hardware ..................30 5.3 Konfiguration ......................31 5.3.1 GUITAR RIG 4 konfigurieren ............. 31 5.3.2 Die RIG KONTROL als Standard-Audio-Interface einrichten ....33 GUITAR RIG KONTROL – IV...
  • Seite 5 8.2 Audio-Spezifikationen: ..................48 8.3 Stromversorgung ....................51 8.4 Abmessungen und Gewicht ..................51 8.5 Umgebungsbedingungen ..................51 8.6 Systemanforderungen .................... 51 8.6.1 Allgemeine Systemanforderungen ............51 8.6.2 Unterstützte Treiberschnittstellen ............52 8.6.3 Unterstützte Plattformen ..............52 GUITAR RIG KONTROL – V...

  • Seite 6: Willkommen In Der Welt Von Guitar Rig

    1 Willkommen in der Welt von GUITAR RIG! GUITAR RIG KONTROL Edition ist die Komplettlösung für Gitarristen und Bassisten. Das bühnentaugliche Fußpedal RIG KONTROL integriert sich nahtlos in die Bedienung der Guitar Rig Software und bietet mit seinem eingebauten Audio Interface Sound in Studio-Qualität. Es ist für GUITAR RIG optimiert, aber da es den Industriestandards entspricht und MIDI voll unterstützt, arbeitet es mit nahezu jeder professionellen Musiksoftware ebenso gut zusammen.

  • Seite 7: Vor Der Inbetriebnahme - Wichtige Hinweise

    Auch wenn Sie am liebsten gleich loslegen möchten, empfehlen wir, dieses Kapitel sorgfältig zu durchzulesen. 2.1 Seriennummern & Typenschild GUITAR RIG KONTROL EDITION wird mit zwei Seriennummern ausgeliefert. Die Seriennummer für die RIG KONTROL Hardware findet sich auf der Unterseite des Geräts, ebenso wie das Typenschild, das die Modellbezeichnung sowie weitere technische Informationen enthält.

  • Seite 8: Vorsicht

    Benutzen Sie zur Reinigung der RIG KONTROL ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Farbverdünner, Reinigungsflüssigkeiten oder chemisch impräg- nierte Wischtücher. 2.2.3 Entsorgung Sollten Sie dieses Produkt entsorgen wollen, so befolgen Sie bitte die geltenden lokalen und nationalen Regularien zur Entsorgung elektronischer Produkte. GUITAR RIG KONTROL – 8...

  • Seite 9: Haftungsausschluss

    Zum Zeitpunkt der Publikation wurden die Informationen in diesem Handbuch als korrekt erachtet. Die Native Instruments GmbH behält sich vor, die Spezifikationen der Software oder der Hardware jederzeit unangekündigt und ohne Verpflichtung zum Update bereits existier- ender Geräte zu ändern. GUITAR RIG KONTROL – 9...

  • Seite 10: Die Rig-Kontrol-Hardware

    2 Das Fußpedal dient zur Steuerung von beliebigen kontinuierlichen Parametern der Software, z.B. Volumen oder WahWah. Unter der Spitze des Pedals befindet sich ein weiterer frei zuweisbarer Schalter. 3 Zeigt die Nummer des derzeit aktivierten Presets an. GUITAR RIG KONTROL – 10...

  • Seite 11: Die Rückseite

    3 Der Klinkeneingang für Input 1 (¼”, TRS symmetrisch) kann sowohl Instrumentensignale als auch vorverstärkte (Line-)Signale empfangen, abhängig vom Line/Inst Schalter. Verbinden Sie Ihn mit einer Gitarre, einem Bass oder dem linken Kanal einer Stereo- Quelle. GUITAR RIG KONTROL – 11...
  • Seite 12 KONTROL bezieht ihren Strom aus dem USB. Verbinden Sie das Gerät direkt mit dem USB-2.0-Anschluss Ihres Rechners und vermeiden Sie die Nutzung von USB-Hubs ohne Stromversorgung. Sichern Sie das USB-Kabel stets vor versehentlichem Herausziehen, indem Sie es einmal um den zugehörigen Sicherungshaken wickeln. GUITAR RIG KONTROL – 12...

  • Seite 13: Installation Unter Windows Xp/Vista

    RIG KONTROL noch nicht mit ihrem Computer. 1. Navigieren Sie zum Inhalt der Produkt-CD und suchen Sie die Datei “Guitar Rig 4 Setup”. Falls Sie eine Download-Version von GUITAR RIG 4 benutzen, müssen Sie die Setup- Dateien zunächst entpacken. GUITAR RIG KONTROL – 13...
  • Seite 14 Plug-In ist, belassen Sie das entsprechende Feld bei der Standardeinstellung. 5. Sie werden gefragt, ob Sie Treiber für ein GUITAR RIG Audio Interface installieren möchten. Wählen Sie “RIG KONTROL” und klicken Sie auf “Fortsetzen”. GUITAR RIG KONTROL – 14...
  • Seite 15 RTAS® unterstützt. • NATIVE INSTRUMENTS SERVICE CENTER – Diese Anwendung ist für die Produktaktivierung und das Update-Management zuständig. Bitte konsultieren Sie den Setup Guide für Details zur Produktaktivierung. • Die Treiber für die RIG KONTROL. GUITAR RIG KONTROL – 15...

  • Seite 16: Installation Der Hardware

    Gerät an einem USB 2.0 Controller oder an einem USB 2.0 Hub mit eigener Stromversorgung angeschlossen wird. Auf Windows XP Systemen ist der Service Pack 2 notwendig – Sie können Ihre genaue Windows-Version im Fenster „Systemeigenschaften“ herausfinden. GUITAR RIG KONTROL – 16...
  • Seite 17 Verbindung automatisch erkannt. Andernfalls starten Sie bitte die Installation erneut, wie oben beschrieben. Es werden nun verschiedene Treiber mit dem GUITAR RIG KONTROL assoziiert, wobei jedes- mal ein Fenster erscheint, in dem Sie gefragt werden, wie Sie das neue Gerät installieren möchten.
  • Seite 18 Falls der Computer die RIG KONTROL beim Verbinden nicht erkennt, trennen Sie die Verbindung und warten Sie einige Sekunden. Beim erneuten Verbinden sollte das Interface erkannt werden. Falls das Problem weiter besteht, starten Sie den Computer mit bestehender Verbindung zum Interface neu. GUITAR RIG KONTROL – 18...

  • Seite 19: Konfiguration

    Sie File > Audio and MIDI Settings aus dem Programm-Menü. 1. Wählen Sie auf der Audio Registerkarte ASIO als “Driver” aus. 2. Wählen Sie danach RIG KONTROL als “Device” für den Ausgang der Software. GUITAR RIG KONTROL – 19...
  • Seite 20 USB Buffersize und Audio Buffersize: Diese Parameter sind ausgegraut, wenn Sie im Presets Menü nicht User Defined Settings gewählt haben. Der Wert für Audio Buffersize muss stets mindestens doppelt so groß sein, wie der Wert für USB Buffersize. Gemeinsam wird durch GUITAR RIG KONTROL – 20...

  • Seite 21: Die Rig Kontrol Als Standard-Audio-Interface Einrichten

    Eine höhere Latenz verringert die Wahrscheinlichkeit einer fehlerhaften Wiedergabe. 4.3.2 Die RIG KONTROL als Standard-Audio-Interface einrichten Wenn Sie GUITAR RIG KONTROL für die Wiedergabe sämtlicher Audio-Software (nicht nur für die Musikproduktion) benutzen wollen, müssen Sie es als Standard Audio Interface einrichten. Unter Windows XP gehen Sie folgendermaßen vor: 1. Öffnen Sie Start >...
  • Seite 22 3. Wählen Sie in der Geräteliste RIG KONTROL aus und klicken Sie auf „Als Standard“. 4. Gehen Sie auf die Registerkarte “Aufnahme”. 5. Wählen Sie in der Geräteliste RIG KONTROL aus und klicken Sie auf „Als Standard“. 6. Klicken Sie auf OK, um den Dialog zu schließen. GUITAR RIG KONTROL – 22...

  • Seite 23: Audio-Verbindungen Und Pegel

    4. Drehen Sie die Eingangslautstärke des unbenutzten Kanals ganz runter, um Störgeräusche zu vermeiden. Falls Sie ein Instrument anschließen wollen, das ein Stereo-Signal erzeugt - z.B. einen Synthesizer - müssen Sie es mit beiden Eingangskanälen verbinden. GUITAR RIG KONTROL – 23...

  • Seite 24: Ein Zweites Instrument Anschließen

    Bedingung, dass beide das selbe Eingangslevel erzeugen (Line oder Instrument). Verbinden Sie Ihr zweites Instrument mit dem zweiten Eingangsstecker und stellen sie die entsprechende Vorverstärkung ein, wie im vorherigen Abschnitt erklärt.Bei einm Stereo-Instrument muss der zweite Kanal verbunden sein, um Stereo-Sound zu erhalten. GUITAR RIG KONTROL – 24...

  • Seite 25: Das Input-Level In Guitar Rig 4

    Die RIG KONTROL verfügt über zwei Mono-Ausgänge (L/R), um ihr Wiedergabesystem an- zuschließen, sei es ein Mischpult, ein paar Aktivboxen, oder Ihre Stereoanlage. Beachten Sie, dass für Stereo-Sound beide Ausgänge verbunden sein müssen. Ein separater Stereo-Ausgang GUITAR RIG KONTROL – 25...
  • Seite 26 Laden Sie es, indem Sie doppelt draufklicken. 4. Drehen sie die Lautstärke vorsichtig auf, während Sie spielen, bis die gewünschte Lautstärke erreicht ist. Sie sind nun am Ende der Installation angelangt und können sofort loslegen! GUITAR RIG KONTROL – 26...

  • Seite 27: Installation Unter Mac Os X

    1. Navigieren Sie zum Inhalt der Installations-CD und finden Sie die Installations-Datei “Guitar Rig 4 Installer”. Falls Sie eine Download-Version von GUITAR RIG 4 benutzen, müssen Sie die Installations-Datei zunächst entpacken. 2. Doppelklicken Sie auf die Installations-Datei, um den Installationsprozess zu beginnen. GUITAR RIG KONTROL – 27...
  • Seite 28 4. Sie werden gefragt, ob Sie Treiber für ein GUITAR RIG Audio Interface installieren möchten. Wählen Sie “RIG KONTROL” und klicken Sie auf “Fortsetzen”. 5. Starten Sie Ihren Computer nach der Installation neu. GUITAR RIG KONTROL – 28...
  • Seite 29 Native Instruments registrieren, indem Sie den Anweisungen auf den Bildschirm folgen. Mehr Informationen über die Erstellung eines NI User Accounts und über die Aktivierung von GUITAR RIG 4 finden Sie im Service Center Quick Start Guide und im Service-Center-Handbuch, die sich im Installations-Ordner des NI Service Center befinden.

  • Seite 30: Installation Der Hardware

    Verbinden sollte das Interface erkannt werden. Falls das Problem weiter besteht, starten Sie den Computer mit bestehender Verbindung zum Interface neu. Falls das Problem weiter besteht, starten Sie den Computer mit bestehender Verbindung zum Interface neu. GUITAR RIG KONTROL – 30...

  • Seite 31: Konfiguration

    Sie Guitar Rig 4 > Preferences aus dem Programm-Menü. 1. Wählen Sie auf der Audio Registerkarte Core Audio als “Driver” aus. 2. Wählen Sie danach RIG KONTROL als “Device” für den Ausgang der Software. GUITAR RIG KONTROL – 31...
  • Seite 32 Ihr System zu erzielen. Dies erfolgt durch eine behutsame Reduzierung der Puffergröße: Ziehen Sie den Schieberegler nach links, während Sie etwas spielen. Sobald Sie ein Knacksen oder Unterbrechungen in der Wiedergabe wahrnehmen, müssen Sie den Regler wieder ein wenig nach recht bewegen, bis keine Fehler mehr auftreten. GUITAR RIG KONTROL – 32...

  • Seite 33: Die Rig Kontrol Als Standard-Audio-Interface Einrichten

    5.3.2 Die RIG KONTROL als Standard-Audio-Interface einrichten Wenn Sie GUITAR RIG KONTROL für die Wiedergabe sämtlicher Audio-Software (nicht nur für die Musikproduktion) benutzen wollen, müssen Sie es als Standard Audio Interface ein- richten. Unter Mac OS X funktioniert das so: 1. Öffnen Sie die Systemeinstellungen aus dem Apple-Menü.

  • Seite 34: Audio-Verbindungen Und Pegel

    4. Drehen Sie die Eingangslautstärke des unbenutzten Kanals ganz runter, um Störgeräusche zu vermeiden. Falls Sie ein Instrument anschließen wollen, das ein Stereo-Signal erzeugt - z.B. einen Synthesizer - müssen Sie es mit beiden Eingangskanälen verbinden. GUITAR RIG KONTROL – 34...

  • Seite 35: Ein Zweites Instrument Anschließen

    Sie können an beide Eingangskanäle verschiedene Instrumente anschließen, unter der Bedingung, dass beide den gleichen Ausgangspegel erzeugen (Line oder Instrument). Verbinden Sie Ihr zweites Instrument mit dem zweiten Eingangsstecker und stellen sie die entsprechende Vorverstärkung ein, wie im vorherigen Abschnitt erklärt. GUITAR RIG KONTROL – 35...

  • Seite 36: Der Eingangspegel (Input Level) In Guitar Rig 4

    Input Modul so einstellen, dass dieses Signal in der Software auf beiden Kanälen über- tragen wird. Standardmäßig werden beide Eingangskanäle (L/R) verarbeitet, was dazu führt dass einer davon stumm bleibt. Um ihn zu deaktivieren, klicken Sie auf den entsprechenden Buchstaben neben der Eingangspegel-Anzeige. GUITAR RIG KONTROL – 36...

  • Seite 37: Verbindung Des Ausgangs

    3. Öffnen Sie den Preset Browsers von GUITAR RIG 4 und suchen Sie sich ein Preset aus. Laden Sie es, indem Sie doppelt draufklicken. Drehen sie die Lautstärke vorsichtig auf, während Sie spielen, bis die gewünschte Lautstärke erreicht ist. Sie sind nun am Ende der Installation angelangt und können sofort loslegen! GUITAR RIG KONTROL – 37...

  • Seite 38: Die Rig Kontrol Als Controller Verwenden

    Kontrol klicken, wechselt der Fokus auf diese - es kann immer nur eine Instanz durch die RIG KONTROL kontrolliert werden! Einige Funktionen sind den Fußschaltern 5-8 bereits im Werkszustand zugewiesen - sie sind durch Textlabels auf der Hardware kenntlich gemacht. Sie können mit den Schaltern 5 (PREV) GUITAR RIG KONTROL – 38...

  • Seite 39: Verwenden Von Midi-Controller-Geräten Am Midi-Interface Der Rig Kontrol

    Kanäle 1-16 oder den Eintrag omni. Um zu erfahren, wie Sie mit externen MIDI-Controller- Geräten Funktionen von GUITAR RIG 4 steuern, lesen Sie bitte das Einführungshandbuch „Erste Schritte“ (Getting Started) und das Software-Handbuch (Application Reference). GUITAR RIG KONTROL – 39...

  • Seite 40: Zusätzliche Fußschalter Und Pedale Verwenden

    Ihren externen Fußschalter oder Pedal anzupassen. Bitte konsultieren Sie die Produktspezifikation des Herstellers, um herauszufinden, ob Ihr Pedal Tip- oder Ring-aktiv ist, bzw. ob Sie einen öffnenden (opening) oder schließenden (closing) Fußschalter besitzen. Falls Probleme auftauchen, probieren Sie den jeweils anderen Modus aus. GUITAR RIG KONTROL – 40...

  • Seite 41: Fehlersuche

    Lösung zu finden, bevor Sie den Technischen Support kontaktieren: • Besuchen Sie die NI Knowledge Base im Internet. Am einfachsten finden Sie die Knowledge Base, indem Sie in GUITAR RIG 4 aus dem Help-Menü den Eintrag Knowledgebase wählen.

  • Seite 42: Audio-Probleme Beheben

    Sollte sich die Übersteuerung der Vorstufe so nicht beheben lassen, verringern Sie bitte die Lautstärke an der Gitarre selbst. Dieser Fall tritt normalerweise nur bei Gitarren und Bässen mit aktiver Elektronik und Tonabnehmern mit besonders starkem Ausgangssignal auf. GUITAR RIG KONTROL – 42...

  • Seite 43: Störgeräusche

    Ihres Computers (externe Festplatten, CD-Brenner). • Schalten Sie eine DI-Box zwischen den Ausgang der RIG KONTROL und den Eingang Ihres Verstärkers. Die meisten DI-Boxen verfügen über einen „Ground Lift“-Schalter, der es er- möglicht, die Masseschleife zu unterbrechen. GUITAR RIG KONTROL – 43...

  • Seite 44: Probleme Mit Der Hardware

    7.2 Probleme mit der Hardware Weitere Informationen, Software-Updates sowie die neuste Treiber-Version für die RIG KONTROL erhalten Sie auf der Native-Instruments-Website und über das NI Service Center. 7.2.1 Treiberprobleme Stellen Sie sicher, dass die RIG KONTROL mit dem Computer verbunden ist und öffnen Sie das Driver Control Panel (siehe oben).

  • Seite 45: Verwenden Der Rig Kontrol Mit Einem Laptop

    Sie rote Balken und eine entsprechende Analyse in der Textbox sehen. Es ist generell nicht zu empfehlen, Laptops mit Shared-Memory Grafikkarten zu benutzen. Sie werden den gesamten verfügbaren Speicher und die CPU-Leistung für Ihre Audioprojekte brauchen. GUITAR RIG KONTROL – 45...
  • Seite 46 Laptops sind häufig mit integrierten Geräten ausgestattet, die zu Fehlern in der Audio- Verarbeitung führen können. Eine weit verbreitete Fehlerquelle sind Netzwerk- oder W-LAN- Adapter. Es kann notwendig sein, diese Geräte zu deaktivieren, während Sie mit der RIG KONTROL arbeiten. GUITAR RIG KONTROL – 46...

  • Seite 47: Technische Spezifikationen

    1 Kopfhörer Ausgang für stereophone 6.3mm Klinkenstecker • 2 Eingangsbuchsen für externe Pedale, Fußschalter oder Umschaltboxen • (Pedal 1, Pedal 2) for stereo 6.3mm (1/4 inch) phone plugs • 2 MIDI (In/Out) für 5-Pol-DIN-Stecker • 1 USB 2.0 Buchse Typ B GUITAR RIG KONTROL – 47...

  • Seite 48: Audio-Spezifikationen

    Eingangswiderstand 1 MΩ Endausschlagspegel bei maximaler -11.5 dBu Verstärkung Maximaler Eingangspegel +16 dBu SNR (gewichtet) > 100 dB THD + N 0,009% Frequenzbereich +/- 0.5 dB 20 Hz – 24 kHz Dynamikumfang 105 dB (AD-Konverter) GUITAR RIG KONTROL – 48...
  • Seite 49 SNR (gewichtet) > 100 dB THD + N 0,009% Frequenzbereich +/- 0,5 dB 20 Hz – 36 kHz Dynamikumfang 105 dB (AD-Konverter) Audio-Ausgänge (D/A) Kanäle Samplingrate (Abtastfrequenz) 44,1/48/88,2/96/192 kHz Bit-Auflösung 16, 24 Bit Wandler Cirrus Logic GUITAR RIG KONTROL – 49...
  • Seite 50 Vollausschlag 5 Vpp / -14dB Kopfhörerausgang Lastimpedanz 8-600 Ohm Maximaler Ausgangspegel 1.61 V RMS @ 100 Ohm SNR (gewichtet) > 91 dB Klirrfaktor (THD+N, bei 60 Ohm) 0,013% Frequenzbereich +/- 0,5 dB 22 Hz – 44 kHz GUITAR RIG KONTROL – 50...

  • Seite 51: Stromversorgung

    Windows XP mit Service Pack 2 oder Windows Vista (32/64 Bit), Intel®-Pentium™- oder AMD®-Athlon™-XP-CPU ab 1,4 GHz, 1024 MB RAM, USB 2.0 Mac OS 10.5, Intel® Core™ Duo ab 1.66 GHz, 1024 MB RAM, USB 2.0 GUITAR RIG KONTROL – 51...

  • Seite 52: Unterstützte Treiberschnittstellen

    8.6.2 Unterstützte Treiberschnittstellen Mac OS: Core Audio™ Windows: ASIO® (empfohlen), DirectSound™, WASAPI™ 8.6.3 Unterstützte Plattformen Mac OS X: Stand-alone, VST®, Audio Units™, RTAS® (Pro Tools 7/8) Windows: Stand-alone, VST®, RTAS® (Pro Tools 7/8) GUITAR RIG KONTROL – 52...
