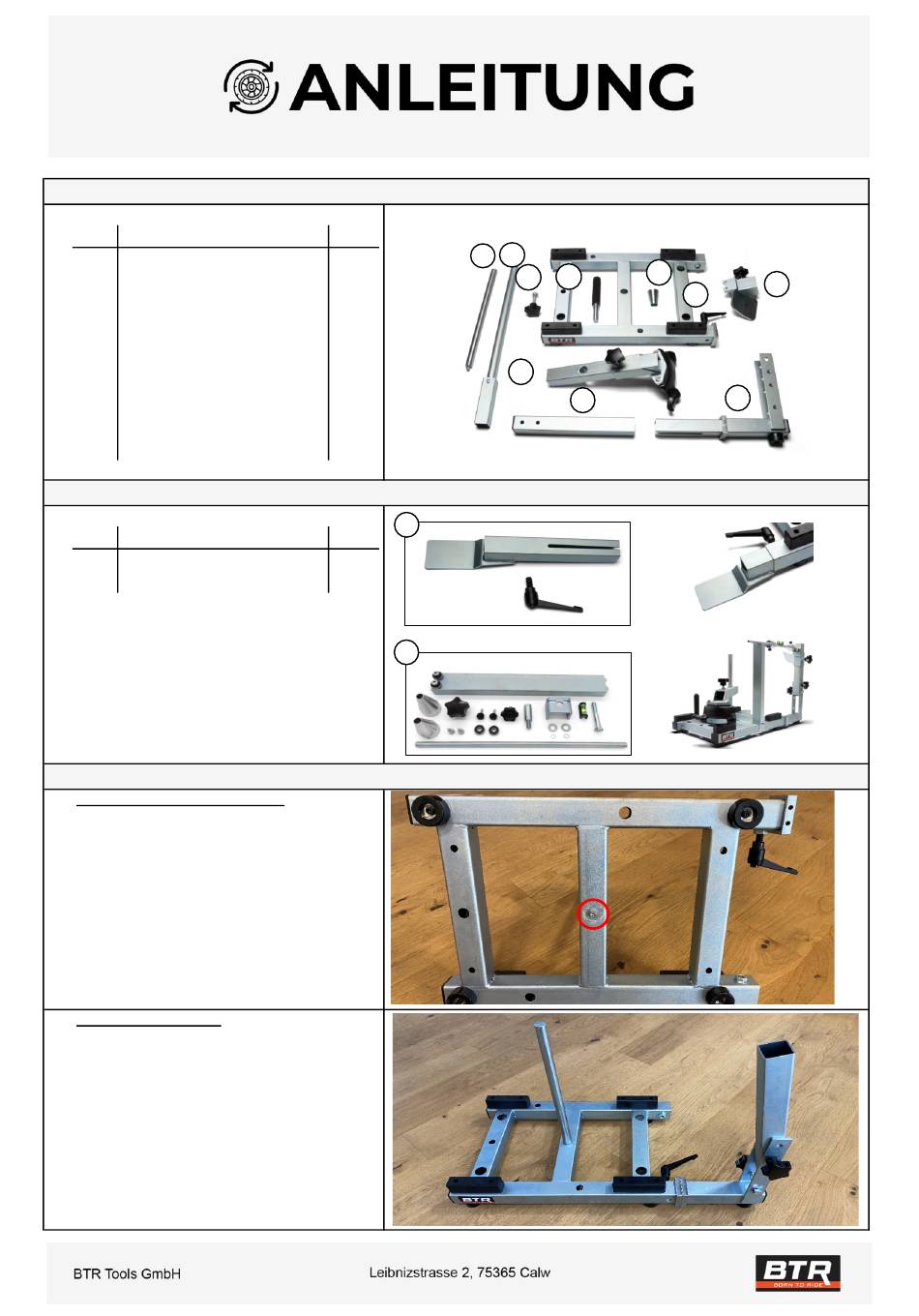

BTR Two-in-One Anleitung Seite 2

Lieferumfang Reifenmontiergerät
Pos. Beschreibung
1 Welle Ø 20 mm
2 Verlängerungshebel
3 Sterngriffschraube
4 Stopper
5 Stufenkonus
6 Grundgestell
7 Abdrückschaufel
8 Montagarm mit Montagekopf
9 Vierkantrohr
10 Abdrückverlängerung
Optionale Erweiterungen
Pos. Beschreibung
1 Fußtritterweiterung
2 Wuchtbock Erweiterung
Zusammenbau Grundgerät:
1. Verschraubung der 20 mm Welle:
Welle wird durch mitgelieferte M6 Schraube mit
dem Gehäuse fest verschraubt.
2. Abdrückarm montieren:
Abdrückarm einstecken und Klemmhebel
handfest anziehen
Anzahl
1
1
1
1
1
1
1
1
1
1
1
1
Anzahl
1
1
2
2
5
4
3
8
9
7
6
10
