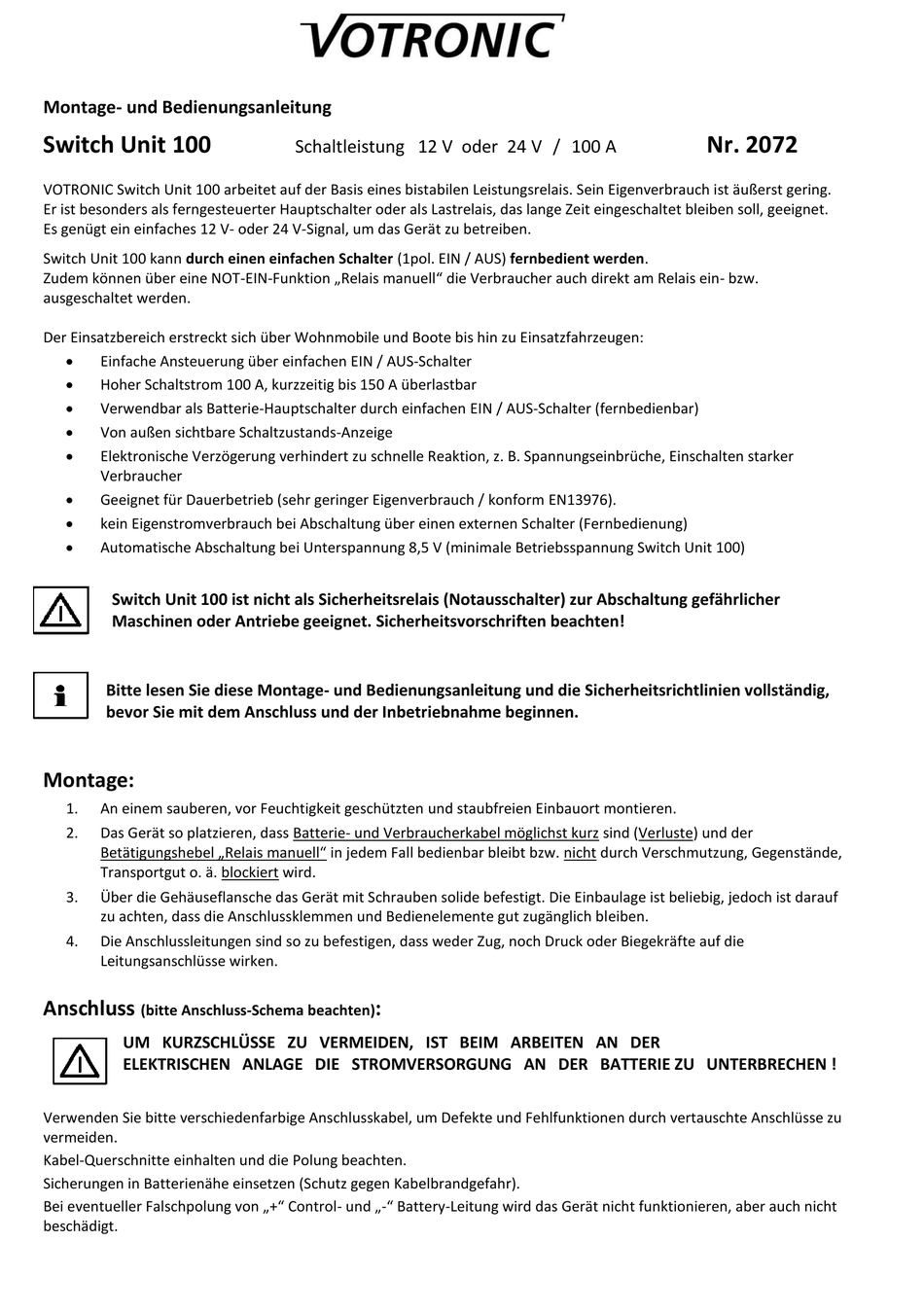

Montage- und Bedienungsanleitung
Switch Unit 100
VOTRONIC Switch Unit 100 arbeitet auf der Basis eines bistabilen Leistungsrelais. Sein Eigenverbrauch ist äußerst gering.
Er ist besonders als ferngesteuerter Hauptschalter oder als Lastrelais, das lange Zeit eingeschaltet bleiben soll, geeignet.
Es genügt ein einfaches 12 V- oder 24 V-Signal, um das Gerät zu betreiben.
Switch Unit 100 kann durch einen einfachen Schalter (1pol. EIN / AUS) fernbedient werden.
Zudem können über eine NOT-EIN-Funktion „Relais manuell" die Verbraucher auch direkt am Relais ein- bzw.
ausgeschaltet werden.
Der Einsatzbereich erstreckt sich über Wohnmobile und Boote bis hin zu Einsatzfahrzeugen:

Einfache Ansteuerung über einfachen EIN / AUS-Schalter

Hoher Schaltstrom 100 A, kurzzeitig bis 150 A überlastbar

Verwendbar als Batterie-Hauptschalter durch einfachen EIN / AUS-Schalter (fernbedienbar)

Von außen sichtbare Schaltzustands-Anzeige

Elektronische Verzögerung verhindert zu schnelle Reaktion, z. B. Spannungseinbrüche, Einschalten starker
Verbraucher

Geeignet für Dauerbetrieb (sehr geringer Eigenverbrauch / konform EN13976).

kein Eigenstromverbrauch bei Abschaltung über einen externen Schalter (Fernbedienung)

Automatische Abschaltung bei Unterspannung 8,5 V (minimale Betriebsspannung Switch Unit 100)
Switch Unit 100 ist nicht als Sicherheitsrelais (Notausschalter) zur Abschaltung gefährlicher
Maschinen oder Antriebe geeignet. Sicherheitsvorschriften beachten!
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitsrichtlinien vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Montage:
1. An einem sauberen, vor Feuchtigkeit geschützten und staubfreien Einbauort montieren.
2. Das Gerät so platzieren, dass Batterie- und Verbraucherkabel möglichst kurz sind (Verluste) und der
Betätigungshebel „Relais manuell" in jedem Fall bedienbar bleibt bzw. nicht durch Verschmutzung, Gegenstände,
Transportgut o. ä. blockiert wird.
3. Über die Gehäuseflansche das Gerät mit Schrauben solide befestigt. Die Einbaulage ist beliebig, jedoch ist darauf
zu achten, dass die Anschlussklemmen und Bedienelemente gut zugänglich bleiben.
4. Die Anschlussleitungen sind so zu befestigen, dass weder Zug, noch Druck oder Biegekräfte auf die
Leitungsanschlüsse wirken.
Anschluss
(bitte Anschluss-Schema beachten)
UM KURZSCHLÜSSE ZU VERMEIDEN, IST BEIM ARBEITEN AN DER
ELEKTRISCHEN ANLAGE DIE STROMVERSORGUNG AN DER BATTERIE ZU UNTERBRECHEN !
Verwenden Sie bitte verschiedenfarbige Anschlusskabel, um Defekte und Fehlfunktionen durch vertauschte Anschlüsse zu
vermeiden.
Kabel-Querschnitte einhalten und die Polung beachten.
Sicherungen in Batterienähe einsetzen (Schutz gegen Kabelbrandgefahr).
Bei eventueller Falschpolung von „+" Control- und „-" Battery-Leitung wird das Gerät nicht funktionieren, aber auch nicht
beschädigt.
Schaltleistung 12 V oder 24 V / 100 A
:
Nr. 2072
