Hachette Alien Bauanleitung Seite 20

B a u a n l e i t u n g – 3 4
34-1
1
2

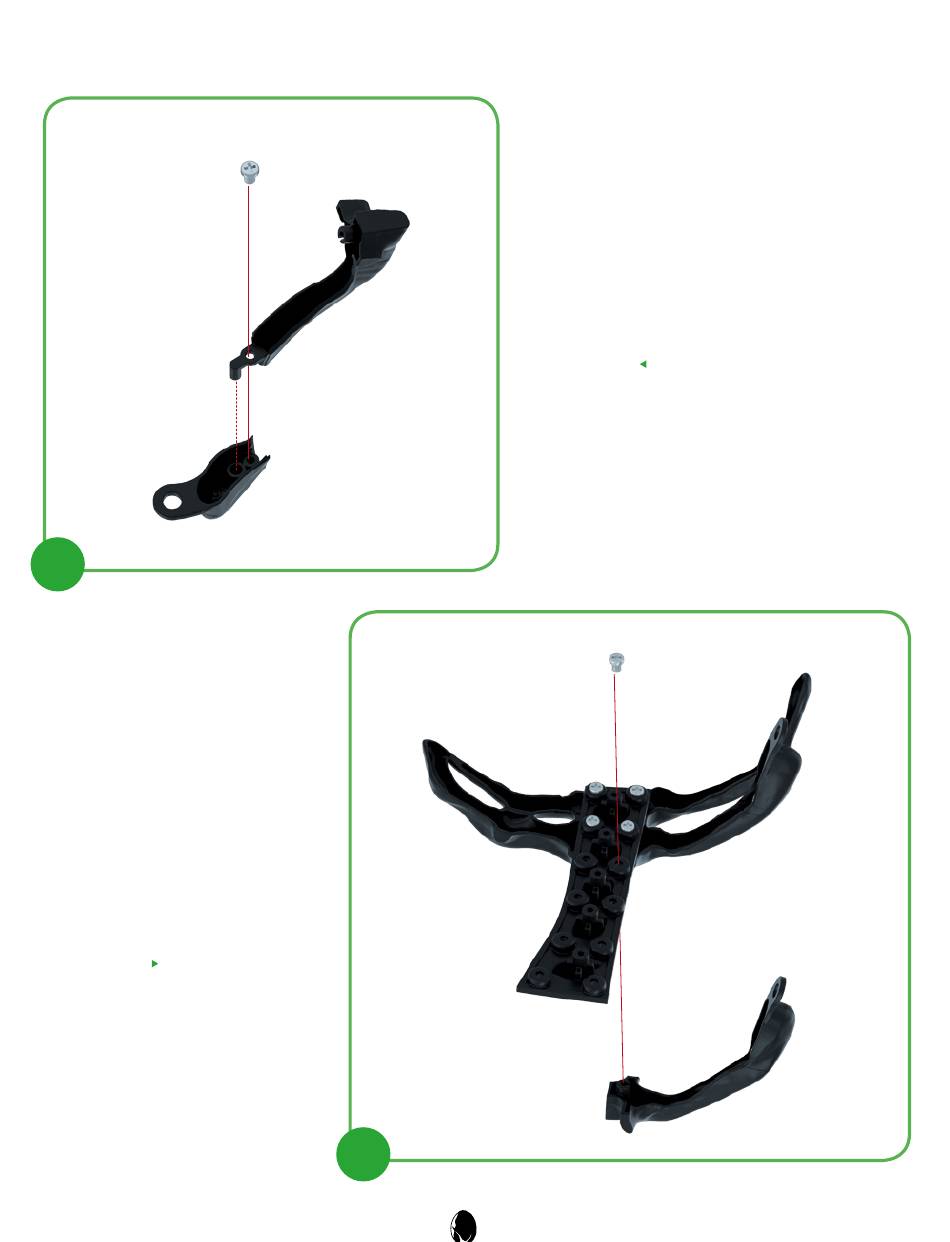

Nehmen Sie jetzt die in der
Bauphase 33 vorbereitete Halterung
der linken Rippen 32-3 wieder zur Hand.
Stecken Sie das linke Rippenteil
die markierte Öffnung der Halterung
neben dem linken Rippenteil 33-2.
Befestigen Sie die Teile mit einer
Schraube 34-6.
34-6
34-2
34-2 in
32-3
2
1
Stecken Sie den hakenförmigen Zapfen des
linken Rippenteils
Rippenteil 34-1. Befestigen Sie die Baugruppe mit einer
Schraube 34-6.
34-6
32-3
121
34-2 in die Öffnung im linken
33-2
34-2
