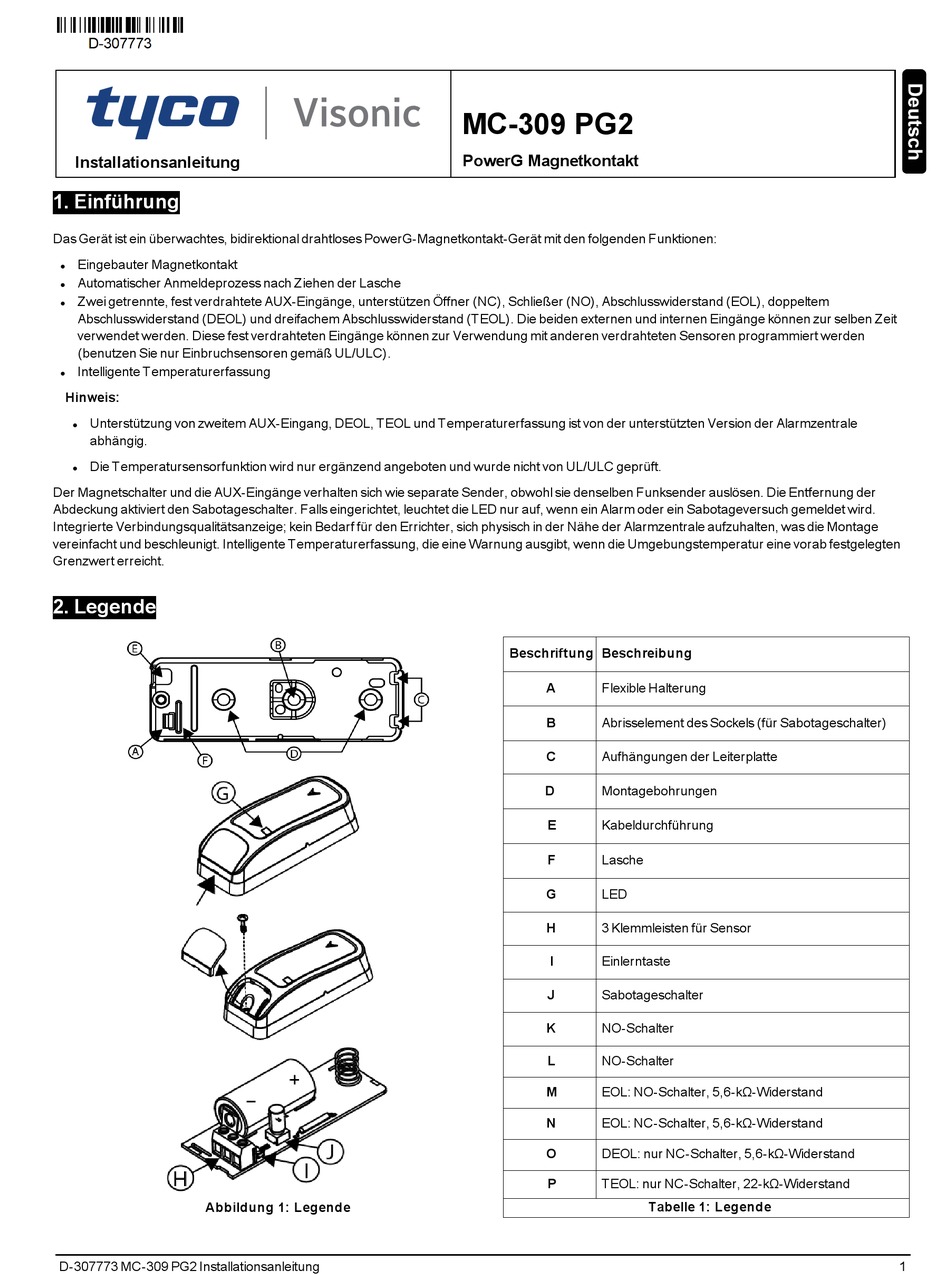

Tyco MC-309 PG2 Installationsanleitung

Installationsanleitung
1. Einführung
Das Gerät ist ein überwachtes, bidirektional drahtloses PowerG-Magnetkontakt-Gerät mit den folgenden Funktionen:
Eingebauter Magnetkontakt
l
Automatischer Anmeldeprozess nach Ziehen der Lasche
l
Zwei getrennte, fest verdrahtete AUX-Eingänge, unterstützen Öffner (NC), Schließer (NO), Abschlusswiderstand (EOL), doppeltem
l
Abschlusswiderstand (DEOL) und dreifachem Abschlusswiderstand (TEOL). Die beiden externen und internen Eingänge können zur selben Zeit
verwendet werden. Diese fest verdrahteten Eingänge können zur Verwendung mit anderen verdrahteten Sensoren programmiert werden
(benutzen Sie nur Einbruchsensoren gemäß UL/ULC).
Intelligente Temperaturerfassung
l
Hinweis:
Unterstützung von zweitem AUX-Eingang, DEOL, TEOL und Temperaturerfassung ist von der unterstützten Version der Alarmzentrale
l
abhängig.
Die Temperatursensorfunktion wird nur ergänzend angeboten und wurde nicht von UL/ULC geprüft.
l
Der Magnetschalter und die AUX-Eingänge verhalten sich wie separate Sender, obwohl sie denselben Funksender auslösen. Die Entfernung der
Abdeckung aktiviert den Sabotageschalter. Falls eingerichtet, leuchtet die LED nur auf, wenn ein Alarm oder ein Sabotageversuch gemeldet wird.
Integrierte Verbindungsqualitätsanzeige; kein Bedarf für den Errichter, sich physisch in der Nähe der Alarmzentrale aufzuhalten, was die Montage
vereinfacht und beschleunigt. Intelligente Temperaturerfassung, die eine Warnung ausgibt, wenn die Umgebungstemperatur eine vorab festgelegten
Grenzwert erreicht.
2. Legende
Abbildung 1: Legende
D-307773 MC-309 PG2 Installationsanleitung
MC-309 PG2
PowerG Magnetkontakt
Beschriftung Beschreibung
A Flexible Halterung
B Abrisselement des Sockels (für Sabotageschalter)
C Aufhängungen der Leiterplatte
D Montagebohrungen
E Kabeldurchführung
F Lasche
G LED
H 3 Klemmleisten für Sensor
I Einlerntaste
J Sabotageschalter
K NO-Schalter
L NO-Schalter
M EOL: NO-Schalter, 5,6-kΩ-Widerstand
N EOL: NC-Schalter, 5,6-kΩ-Widerstand
O DEOL: nur NC-Schalter, 5,6-kΩ-Widerstand
P TEOL: nur NC-Schalter, 22-kΩ-Widerstand
Tabelle 1: Legende
1
