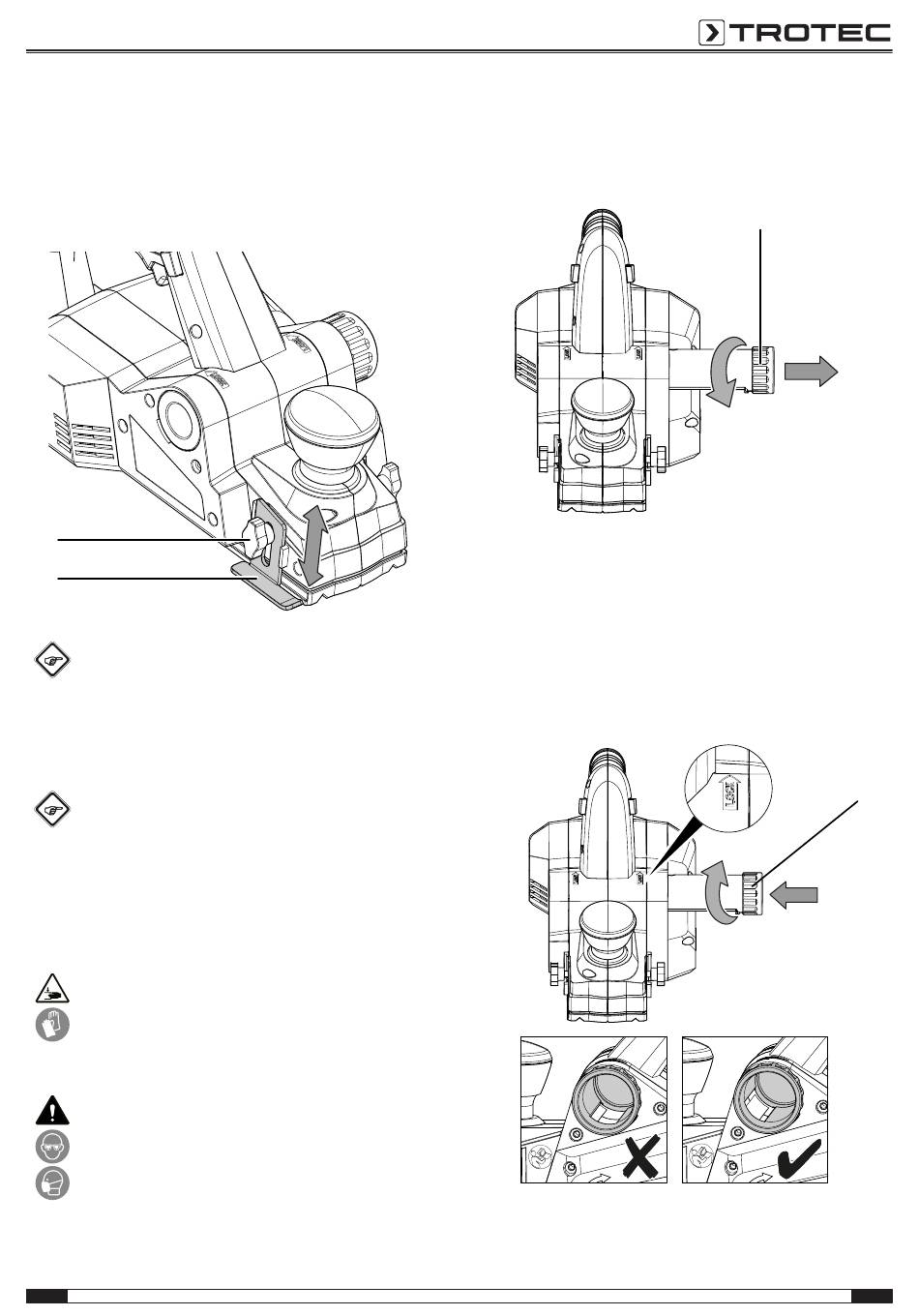

Falztiefenanschlag einstellen
Der Falztiefenanschlag dient zur Einstellung der Falztiefe der
Hobelbahn an Ihrem Werkstück.
Gehen Sie wie folgt vor, um den Falztiefenanschlag einzustellen:
1. Stellen Sie die gewünschte Tiefe mithilfe der
Befestigungsschraube (5) am Falztiefenanschlag (9) ein.
5
9
Info
Wenn Sie den Falztiefenanschlag und den
Parallelanschlag gleichzeitig nutzen, können Sie Stufen
mit gewünschter Tiefe (Falztiefenanschlag) und Breite
(Parallelanschlag) erstellen.
Spanauswurf einstellen
Info
Die nachfolgend beschriebene Funktion gilt
ausschließlich für das Gerät PPLS 10-750.
Sie können den Spanauswurf je nach Bedarf an der linken oder
rechten Seite des Gerätes anbringen.
Der Spanauswurf ist bereits vormontiert.
Warnung vor Handverletzungen
Stecken Sie keine Gliedmaßen oder Gegenstände in
den Spanauswurf. Es besteht die Gefahr von
Quetschungen bei unvorsichtiger Handhabung.
Tragen Sie Schutzhandschuhe!
Warnung
Giftige Stäube!
Die durch die Bearbeitung entstehenden schädlichen /
giftigen Stäube stellen eine Gesundheitsgefährdung für
die Bedienperson oder in der Nähe befindliche
Personen dar.
Tragen Sie Schutzbrille und Staubmaske!
DE
Gehen Sie wie folgt vor, um den Spanauswurf auf der anderen
Geräteseite anzubringen:
1. Lösen Sie den Spanauswurf (2), indem Sie ihn gegen die
Pfeilrichtung (LOCK) drehen.
2. Ziehen Sie den Spanauswurf (2) aus dem Gerät heraus.
3. Reinigen Sie den Spanauswurf ggf.
4. Schieben Sie den Spanauswurf auf der anderen Seite
wieder in das Gerät hinein. Beachten Sie hierbei die
Position der Öffnung am Gerät und der Einkerbung am
Spanauswurf.
5. Arretieren Sie den Spanauswurf (2), indem Sie ihn
vollständig in Pfeilrichtung (LOCK) drehen. Die Öffnung am
Gerät und am Spanauswurf müssen passgenau
übereinander liegen, damit anfallende Stäube und Späne
vollständig weggeführt werden können.
Netzkabel anschließen
1. Stecken Sie den Netzstecker in eine ordnungsgemäß
abgesicherte Netzsteckdose.
Hobel PPLS 10-750 / PPLS 10-800
2
1.
2.
2
2.
1.
11
