Bedienvorgänge auf und händigen Sie ihnen diese Bedienungsanleitung aus. Sollten Sie weitere Exemplare dieser Anleitung benötigen, können Sie diese jederzeit über TW AUDiO kostenfrei beziehen oder online herunterladen unter: www.twaudio.de Hinweise in der Montageanleitung Beachten Sie die in dieser Bedienungsanleitung aufgeführten Hinweise, welche wie folgt gekennzeichnet sind: Dieses Symbol in Verbindung mit dem Signalwort „Warnung“...
Montageanleitung VERA GSK36 1. Sicherheit | Bestimmungsgemäße Verwendung Beachten Sie beim Betrieb von Zubehörteilen folgende Sicherheitshinweise, um Risiken zu vermeiden. Das VERA GSK36 Groundstack-Kit wurde ausschließlich für den professionellen Einsatz in Beschallungsanlagen entwickelt. Das Groundstack-Kit darf nur von eingewiesenem und qua- lifiziertem Personal verwendet werden.

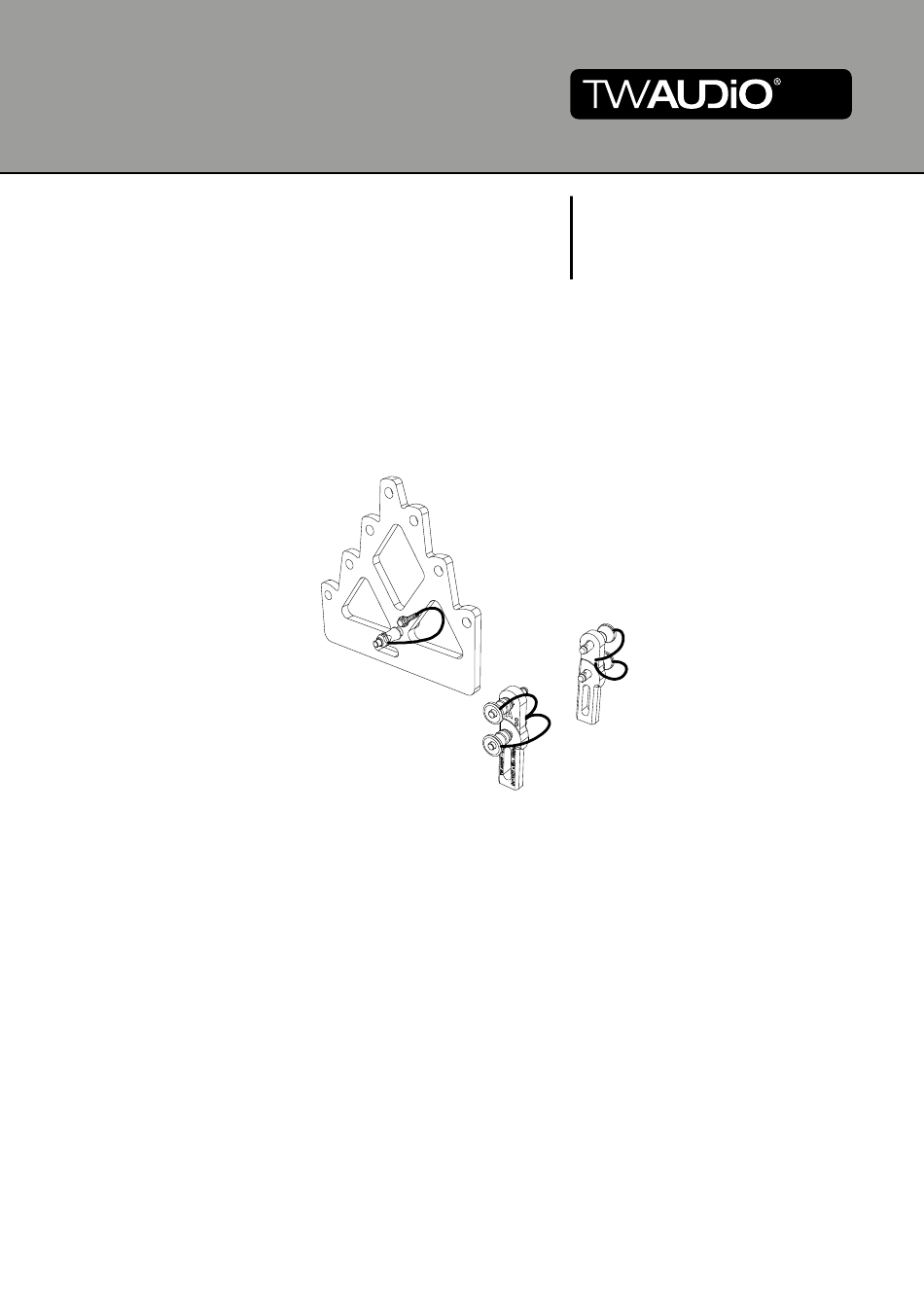

Montageanleitung VERA GSK36 2. Übersicht Lieferumfang Der VERA GSK36 besteht aus einem Rear-Adapter mit Kugelsperrbolzen sowie einem Boxlinkverbinder A und einem Boxlinkverbinder B mit jeweils zwei Kugelsperrbolzen. HINWEIS Abbildung 2.1 - Outrigger VERA ORF900 Rear-Adapter Boxlinkverbinder A Boxlinkverbinder B...
Montageanleitung VERA GSK36 Anordnung Groundstack-Kit zur Aufbewahrung am VERA RF900 Abbildung 2.2 - Übersicht VERA RF900 mit VERA GSK36 Flugrahmen VERA RF900 Mögliche Positionen: Boxlinkverbinder A und B VERA GSK36 Mögliche Position: Rear-Adapter VERA GSK36 Stecken Sie in der Storage Position des VERAGSK Groundstack-Kit immer alle Kugelsperrbolzen komplett durch den Groundstack-Kit und dann durch die Befestigungs- löcher am VERA RF900 Flugrahmen.
Montageanleitung VERA GSK36 4. Inbetriebnahme Aufbau Der VERA GSK36 Groundstack-Kit ist für den Groundstack-Betrieb konstruiert. Beachten Sie, dass zu den Systemaufbauten immer zwei Personen benötigt werden! WARNUNG Achten Sie darauf, dass alle Systemaufbauten auf festem, ebenem Untergrund stehen und dass der Untergrund mit dem Gesamtgewicht belastbar ist! WARNUNG TW AUDiO empfiehlt für die Sicherung und Montage des Groundstack-Kit ausschließlich das von TW AUDiO spezifizierte Zubehör.
Montageanleitung VERA GSK36 Kippgefahr Als Anhaltspunkt für die Standfestigkeit des Groundstack-Systemaufbaus kann der Schwerpunkt der Konfiguration herangezogen werden. Dieser lässt sich durch eine Simulation des Systemaufbaus in der EASE Focus Simulationssoftware ermitteln. Er sollte sich stets im Lot über dem VERA RF900 Flugrahmen befinden. WARNUNG Sichern Sie jeden Systemaufbau gegen das Umfallen! WARNUNG...
Montageanleitung VERA GSK36 Systemaufbau VERA RF900 mit VERA GSK36 auf dem Boden Beachten Sie vor jedem Systemaufbau auf dem Boden die Montageanleitung des VERA ORF900 Outrigger. WARNUNG 1. Bringen Sie vor jedem Systemaufbau den VERA RF900 Flugrahmen mit Hilfe einer Wasserwaage in die Ebenheit.
Montageanleitung VERA GSK36 Groundstack VERA36 Lautsprecher auf VERA GSK36 Um das Groundstack-Array mit VERA36 Lautsprechern auf dem VERA GSK36 Groundstack- Kit aufzubauen, gehen Sie folgendermaßen vor: 1. Lösen Sie alle Kugelsperrbolzen an den beiden Boxlinkverbindern A und B des VERA GSK36 Groundstack-Kit. HINWEIS Abbildung 4.7.1 - Boxlinkverbinder BLS 2.
Seite 13
Montageanleitung VERA GSK36 5. Stecken Sie den Boxlinkverbinder B rechts vorn in den VERA RF900 Flugrahmen. Achten Sie dabei auf die Ausrichtung des Boxlinkverbinder. Beschriftung B muss von außerhalb lesbar sein. WARNUNG 6. Stecken dann ersten Kugelsperrbolzen obere Loch VERA RF900 Flugrahmen um den Boxlinkverbinder B zu fixieren. Stecken Sie danach den zweiten Kugelsperrbolzen in die Storage Position am VERA RF900 Flugrahmen.
Seite 14
Montageanleitung VERA GSK36 9. Heben Sie mittels zweier Personen den vorbereiteten VERA36 Lautsprecher auf den vor- bereiteten VERA RF900 Flugrahmen. 10. Achten Sie darauf, dass die Boxlinkverbinder in die Flugschienen des Lautsprechers ein- WARNUNG greifen! Abbildung 4.7.5 - VERA36 Lautsprecher auf VERA RF900 Flugrahmen setzen 11.
Seite 15
Montageanleitung VERA GSK36 13. Lösen Sie den Kugelsperrbolzen am Rückrigging des VERA36 Lautsprecher. HINWEIS Abbildung 4.7.7 - Kugelsperrbolzen am Rückrigging lösen...
Seite 16
Montageanleitung VERA GSK36 14. Ermitteln Sie mit Hilfe der Simulationssoftware EASE Focus die Gradzahl des VERA GSK36 Rear-Adapters sowie die Anzahl und die Gradzahlen, der zu Ihrer Anwendung passenden VERA36 Lautsprecher. HINWEIS 15. Wählen Sie die zu Ihrer Systemanwendung passende Stufe (Gradzahl) aus. Siehe Abbildungen 4.7.8 bis 4.7.14.
Seite 18
Montageanleitung VERA GSK36 16. Heben Sie den VERA36 Lautsprecher mit einer Hand an und setzen Sie mit der anderen Hand den VERA GSK36 Rear-Adapter (siehe Abbildung 2.1 - Pos.1), mit der vorher aus- gewählten Gradzahl, in die Mittelschiene des VERA RF900 Flugrahmen ein. Schieben Sie HINWEIS diesen unter den Haken am Rückrigging des VERA36 Lautsprecher.
Seite 19
Montageanleitung VERA GSK36 19. Befestigen Sie danach den VERA GSK36 Rear-Adapter an der Mittelschiene des VERA RF900 Flugrahmen mittels des am Rear-Adapter vorhandenen Kugelsperrbolzens. 20. Prüfen Sie, dass der Kugelsperrbolzen komplett durchgesteckt ist! WARNUNG Abbildung 4.7.17 - Kugelsperrbolzen an der Mittelstrebe des VERA RF900 Flugrahmen setzen 21.
Montageanleitung VERA GSK36 5. Transport und Lagerung Beim Transport und bei der Lagerung ist besonders darauf zu achten, dass die Oberflächen der Einzelteile des Groundstack-Kit nicht beschädigt werden. In freiliegende Stahloberflächen (Kratzer) kann Feuchtigkeit eindringen und das Material korrodieren lassen. HINWEIS Aus diesem Grund ist auf sichere, schonende, trockene und weitgehend staubfreie Bedingungen bei Transport und Lagerung zu achten.
Montageanleitung VERA GSK36 6. EG-Konformitätserklärung Abschrift und Übersetzung der originalen EG-Konformitätserklärung: Hiermit erklären wir, dass die nachstehend bezeichneten Komponenten in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit.
