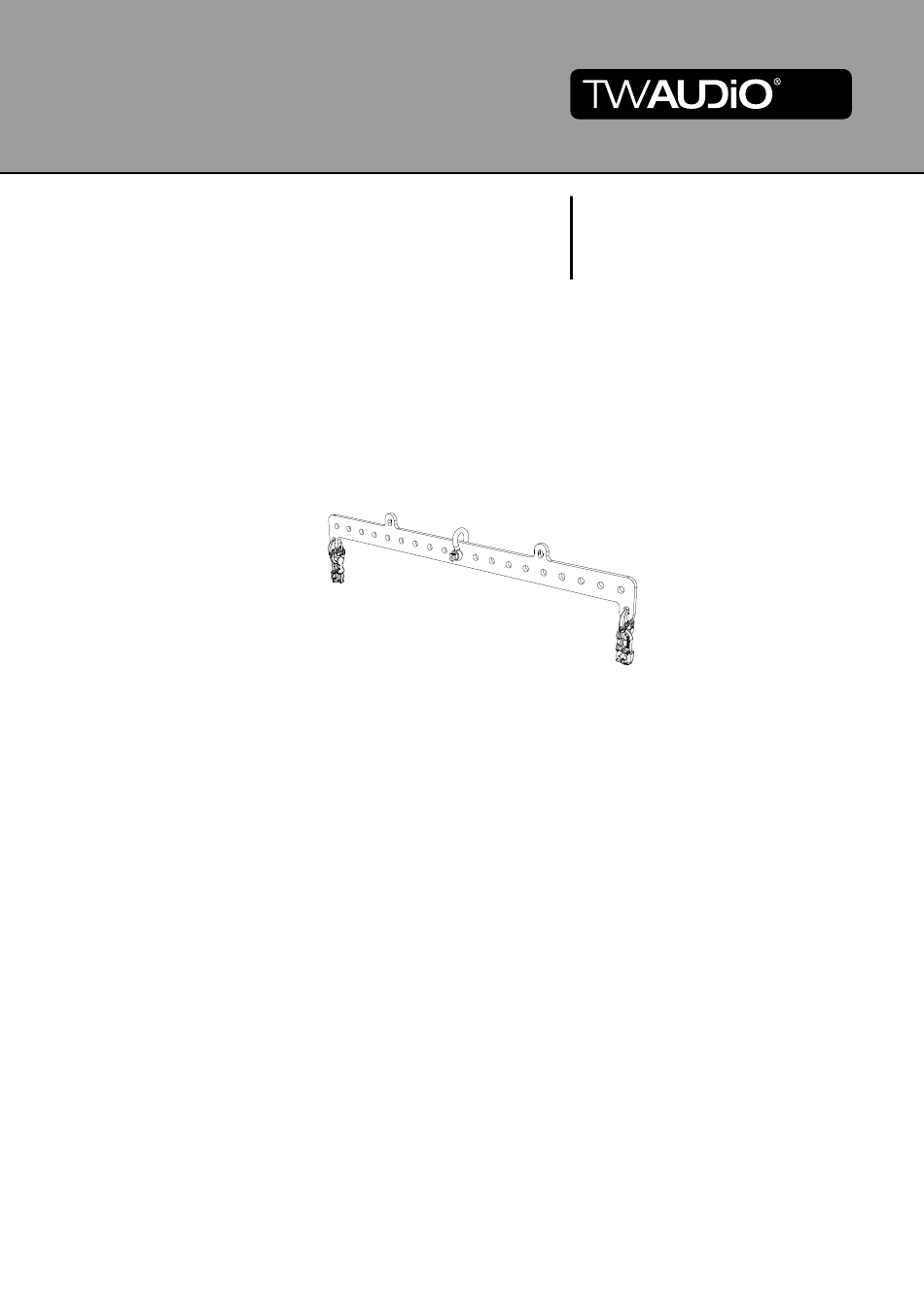

- Seite 1 CBQ30 Montageanleitung...
-
Seite 2: Einleitung
Vielen herzlichen Dank, dass Sie sich für ein hochwertiges Produkt „MADE IN GERMANY“ der Marke TW AUDiO entschieden haben. Die Aufhängeschiene CBQ30 ist ein Zubehörteil für den Lautsprecher VERA S30. Eine dezente Optik, Größen- und Gewichtsverhältnis sowie ein unkompliziertes und schnelles Handling zeichnen dieses Zubehörset aus. -
Seite 3: Allgemeine Informationen
Montageanleitung CBQ30 Hinweise auf den Produkten Lesen Sie vor der Inbetriebnahme der Aufhängeschiene die Montageanleitung aufmerksam Read manual durch und bewahren Sie diese zusammen mit der CBQ30 Aufhängeschiene sicher auf. before use! Allgemeine Informationen Bedienungsanleitung: OM-CBQ30 Version 2.0 d, 07/2022 ©... -
Seite 4: Inhaltsverzeichnis
4. Inbetriebnahme ......................9 Aufbau ........................9 Windlast ........................9 Systemaufbau CBQ30 mit VERA S30 Lautsprecher ..........10 Systemaufbau CBQ30 mit VERA S30 Lautsprecher - Cardioid Modus ....12 5. Transport und Lagerung ....................14 6. EG-Konformitätserklärung .................... 15 7. Entsorgung ........................15... -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
Das Zubehörteil CBQ30 ist für den Innen- und Außenbereich konzipiert. VORSICHT Die CBQ30 Aufhängeschiene darf nur von eingewiesenem und qualifiziertem Personal ver- wendet werden. Dieses muss vor jedem Einsatz die CBQ30 Aufhängeschiene auf seine volle Tauglichkeit prüfen. WARNUNG Die CBQ30 Aufhängeschiene muss sofort außer Betrieb gesetzt werden, sobald sichtbare Schäden an den Teilen zu erkennen sind. - Seite 6 Verwenden Sie beim Umgang mit schweren Lasten über 20 kg geeignete Hilfsmittel (Dollys, Hebegurte, etc.). Situationsabhängig können auch mehrere Personen hierfür notwendig sein. HINWEIS Die CBQ30 Aufhängeschiene ist für eine Belastung von bis zu sechs VERA S30 Lautsprecher ausgelegt. Diese Tragkraft darf niemals überschritten werden! WARNUNG Prüfen Sie bei jeder Installation der CBQ30 Aufhängeschiene die Double Stud-Verbindungen.
-
Seite 7: Übersicht
Montageanleitung CBQ30 2. Übersicht Lieferumfang Abbildung 2.1 - Übersicht Aufhängeschiene ....................1 Stück SAF-Verbinder mit Double Stud und Splint ............2 Stück Schäkel SK10....................1 Stück... -
Seite 8: Technische Daten
Montageanleitung CBQ30 3. Technische Daten Datenblatt maximale Belastbarkeit 6x VERA S30 maximale Belastbarkeit beim 3x VERA S30 Cardioid Modus Maße (H x B x T) 753 x 106 x 8 mm Gewicht 2,7 kg Oberfläche Pulverbeschichtet... -
Seite 9: Inbetriebnahme
Montageanleitung CBQ30 4. Inbetriebnahme Aufbau Die CBQ30 Aufhängeschiene ist für den hängenden Betrieb konstruiert. Hierfür gibt es bei TW AUDiO verschiedenes Zubehör, um die Aufhängeschiene sicher zu befestigen. Beachten Sie, dass zu den Systemaufbauten aller Riggingkomponenten immer zwei Personen benötigt werden! WARNUNG TW AUDiO empfiehlt für die Sicherung und Montage der Lautsprecher ausschließlich das von... -
Seite 10: Systemaufbau Cbq30 Mit Vera S30 Lautsprecher
Allgemeine Sicherheitshinweise für den Aufbau dieser Rigging-Variante: Benutzen Sie bei jedem Systemaufbau, einen Schäkel der Entsprechend des Gesamtgewichtes ausgelegt ist. WARNUNG Befestigen Sie die CBQ30 Aufhängeschiene mittels Schäkel sowie Kettenzug am mittleren Anschlagpunkt (Pinpoint). WARNUNG Für die Sekundärsicherung gelten die jeweiligen nationalen Normen und Bestimmungen! HINWEIS Bringen Sie diese zweite unabhängige Sicherung mittels zwei weiteren Schäkeln sowie... - Seite 11 Sie alle Double Studs mit den an Sicherungsseilen befestigten Sicherungsplinten! WARNUNG Prüfen Sie, dass alle Double Studs eingerastet sind und dass diese mit Sicherungssplinten gesichert wurden! WARNUNG CBQ30 BLT24 6x VERA S30 BLT24 BLT24 BLT24 BLT24 Abbildung 4.3 - Systemaufbau CBQ30 mit VERA S30 Lautsprecher...
-
Seite 12: Systemaufbau Cbq30 Mit Vera S30 Lautsprecher - Cardioid Modus
WARNUNG Benutzen Sie bei jedem Systemaufbau, einen Schäkel der Entsprechend des Gesamtgewichtes ausgelegt ist. WARNUNG Befestigen Sie die CBQ30 Aufhängeschiene mittels Schäkel sowie Kettenzug am mittleren Anschlagpunkt (Pinpoint). WARNUNG Für die Sekundärsicherung gelten die jeweiligen nationalen Normen und Bestimmungen! HINWEIS Bringen Sie diese zweite unabhängige Sicherung mittels zwei weiteren Schäkeln sowie... - Seite 13 Montageanleitung CBQ30 Montieren Sie maximal drei VERA S30 Lautsprecher wie in Abbildung 4.4 dargestellt unterei- nander. Benutzen Sie unbedingt zur Verbindung der VERA S30 Lautsprecher untereinander auf beiden Seiten BLT24 Boxlink Verbinderseile. WARNUNG Rasten Sie alle Double Studs fest in die Flugbleche der VERA S30 Lautsprecher ein! Sichern...
-
Seite 14: Transport Und Lagerung
Montageanleitung CBQ30 5. Transport und Lagerung Beim Transport ist besonders darauf zu achten, dass die Oberfläche der Aufhängeschiene nicht beschädigt wird. In freiliegende Stahloberflächen (Kratzer) kann Feuchtigkeit eindringen und das Material korrodieren lassen. HINWEIS Aus diesem Grund ist auf sichere, schonende, trockene und weitgehend staubfreie Bedingungen beim Transport zu achten. -
Seite 15: Eg-Konformitätserklärung
Montageanleitung CBQ30 6. EG-Konformitätserklärung Abschrift und Übersetzung der originalen EG-Konformitätserklärung: Hiermit erklären wir, dass die nachstehend bezeichneten Komponenten in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit. - Seite 16 Montageanleitung CBQ30 TWAMBO GmbH Karl-Hofer-Str. 42 14163 Berlin Telefon: + 49 (0) 71 41-48 89 89 0 Telefax: + 49 (0) 71 41-48 89 89 99 E-Mail: info@twaudio.de WWW: www.twaudio.de...
