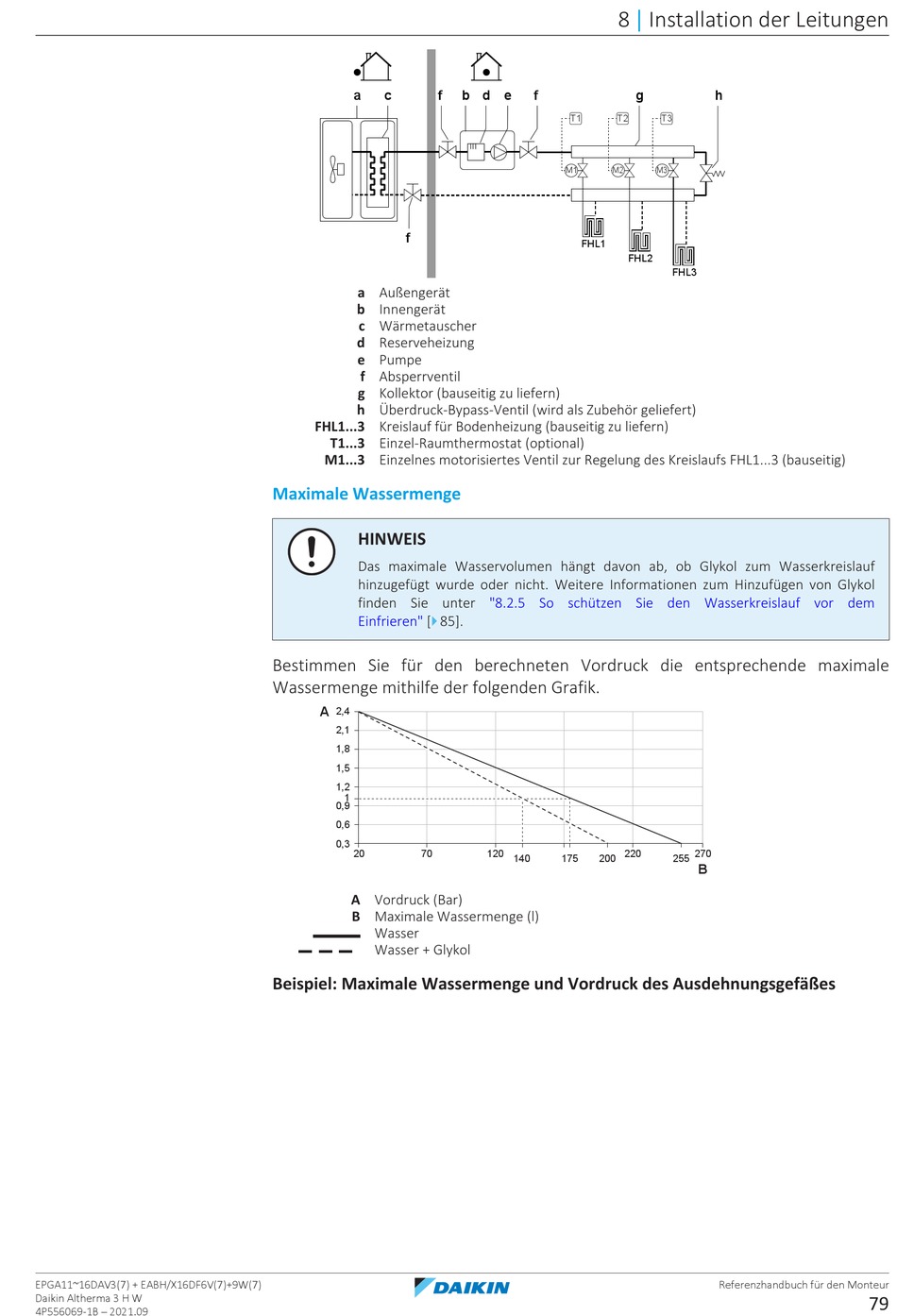

EPGA11~16DAV3(7) + EABH/X16DF6V(7)+9W(7)
Daikin Altherma 3 H W
4P556069-1B – 2021.09
a
c
f
f
a Außengerät
b Innengerät
c Wärmetauscher
d Reserveheizung
e Pumpe
f Absperrventil
g Kollektor (bauseitig zu liefern)
h Überdruck-Bypass-Ventil (wird als Zubehör geliefert)
FHL1...3 Kreislauf für Bodenheizung (bauseitig zu liefern)
T1...3 Einzel-Raumthermostat (optional)
M1...3 Einzelnes motorisiertes Ventil zur Regelung des Kreislaufs FHL1...3 (bauseitig)
Maximale Wassermenge
HINWEIS
Das maximale Wasservolumen hängt davon ab, ob Glykol zum Wasserkreislauf
hinzugefügt wurde oder nicht. Weitere Informationen zum Hinzufügen von Glykol
finden Sie unter
Einfrieren" [
4
85].
Bestimmen Sie für den berechneten Vordruck die entsprechende maximale
Wassermenge mithilfe der folgenden Grafik.
A
2,4
2,1
1,8
1,5
1,2
1
0,9
0,6
0,3
20
70
A Vordruck (Bar)
B Maximale Wassermenge (l)
Wasser
Wasser + Glykol
Beispiel: Maximale Wassermenge und Vordruck des Ausdehnungsgefäßes
8
b
d
e
f
T1
T2
M1
M2
FHL1
FHL2
"8.2.5 So schützen Sie den Wasserkreislauf vor dem
120
220
140
175
200
Installation der Leitungen
|
g
h
T3
M3
FHL3
270
255
B
Referenzhandbuch für den Monteur
79
