Produktbeschreibung

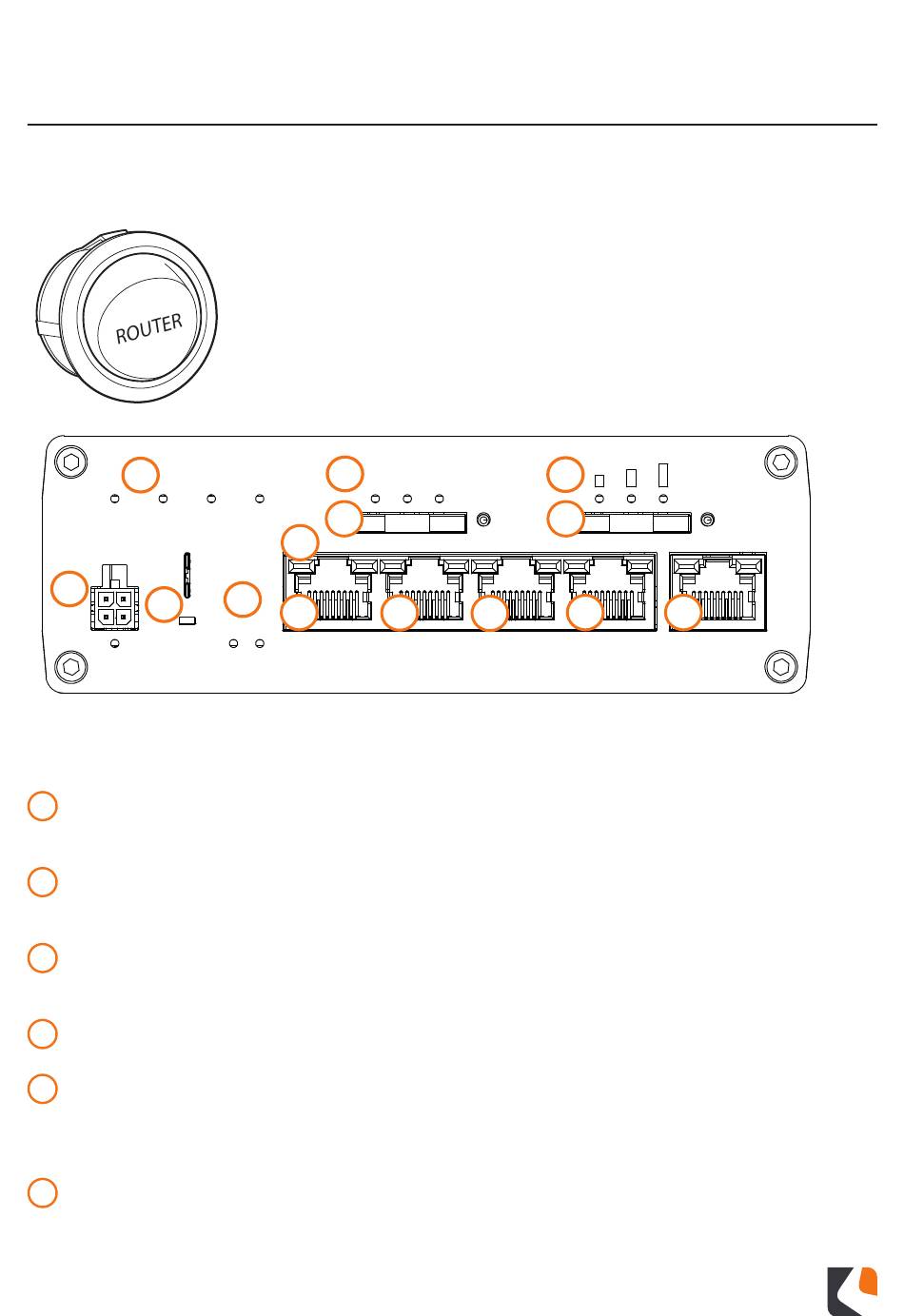

Bedienelemente
1
WAN
SIM1
SIM2
5
6
PWR
RESET
WAN-Status LED: Zeigt ob eine Datenverbindung über das entsprechende Interface hergestellt
1
wurde� Leuchtet die LED ist eine Datenverbindung hergestellt�
SIM-Kartenschacht: Bei Druck auf die Taste neben dem Schacht wird der Einschub einige
4
Millimeter heraus gedrückt� In den Einschub kann eine Mini SIM-Karte (2FF) eingelegt werden�
Anschluss Spannungsversorgung: Zum Herstellen der 12V Spannungsversorgung über das
5
mitgelieferte Kabel oder separat erhätliches 230V-Netzteil (MCC29223)�
6
Reset-Taste: Setzt den Router auf die Werkseinstellungen zurück�
LAN-Status-LEDs: Leuchtet bei hergestellter Verbindung auf und blinkt bei aktiver
8
Datenübertragung� Je nach Geschwindigkeit leuchtet die Grüne (1000 Mbps) oder Orange
(10/100 Mbps) LED�
9
LAN Anschlüsse: Zum Anschluss externer Netzwerkgeräte (z�B� Notebook)�
Schalter: Schaltet die Spannungsversorgung des Routers ein bzw� aus�
2
3G
4
WiFi
ETH
8
7
9
WiFi
LAN1
2.4
5
3
4G
5G
4
SIM
SIM1
9
9
LAN2
LAN3
CaratecELECTRONICS
SIM
SIM2
9
10
LAN4
WAN
