ESPAÑOL

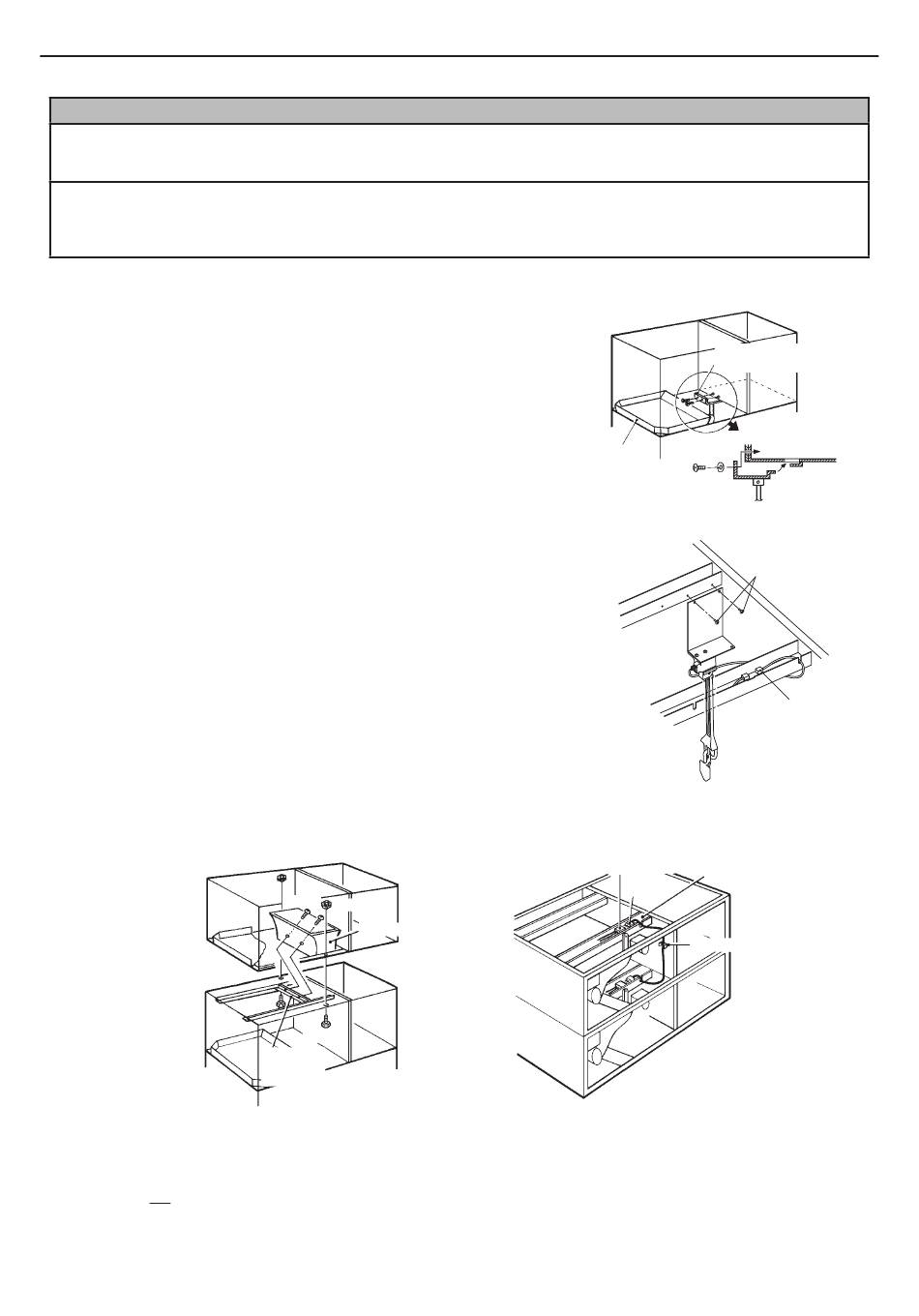

6. ACOPLAMIENTO DE MÁQUINAS DE HIELO
Compruebe cada modelo de máquina de hielo. Para acoplar dos máquinas de hielo se necesita una máquina de hielo del tipo D
y otra del tipo X. Para acoplar tres máquinas de hielo se necesita una máquina de hielo del tipo D y dos del tipo X. La máquina
de hielo del tipo D está diseñada a modo de unidad superior, y la del tipo X a modo de unidades media e inferior.
Las máquinas de hielo del tipo D y X vienen con dos tipos de interruptores de control de la cuba diferentes. Utilice el interruptor
de control de la cuba de la máquina de hielo inferior (y media) del tipo X para acoplar máquinas de hielo. El interruptor de control
de la cuba debe extraerse de la unidad superior. Una conexión incorrecta o la falta de conexión puede causar daños graves a
las unidades de las máquinas de hielo, lo que provocaría fallos.
1) Prepare y coloque la cuba de almacenamiento tal y como se muestra en los pasos 1), 2) y 3) de "5. INSTALACIÓN".
2) Desmonte las tapas de la máquina de hielo. No es necesario desmontar la
tapa trasera para la instalación. Véase "3. DESEMBALAJE".
3) Acople la unidad inferior (del tipo X) a la parte superior de la cuba de
almacenamiento.
4) Asegure la unidad inferior (del tipo X) a la cuba de almacenamiento por
la parte trasera mediante los soportes de montaje y los tornillos que se
proporcionan.
5) Retire la cinta de embalaje que sujeta el interruptor de control de la cuba a
la bandeja de drenaje. Acople el interruptor de control de la cuba al marco
situado en la parte inferior izquierda de la unidad condensadora y asegúrelo
mediante los dos tornillos y las dos arandelas que se proporcionan.
6) Antes de acoplarla, desconecte los cables del interruptor de control de la cuba
(con enchufe de tres vías) de la unidad superior o media. Retire los tornillos y
el interruptor de control de la cuba. Si acopla dos o tres máquinas de hielo, no
necesitará el interruptor de la unidad superior. Guárdelo tras su extracción.
7) Acople la unidad superior o media a la unidad inferior.
8) Asegure las dos unidades mediante los dos tornillos y las dos tuercas que se
proporcionan.
9) Coloque el canal de descarga del hielo (accesorio de la unidad inferior o
media) y asegúrelo a el soporte mediante los dos tornillos.
10) Conecte los cables (con enchufe de tres vías) situados en el canal de cableado de la unidad inferior al receptáculo de
la unidad superior, que se desconectaron en el paso 6). Asegure los cables mediante la abrazadera de plástico que se
proporciona.
Unidad superior
Unidad inferior
11) Vuelva a montar las tapas de la máquina de hielo en su posición correcta.
Nota: Para acoplar tres máquinas de hielo, repita los pasos 6) a 11) para la unidad superior. Tenga en cuenta que sólo se
necesita UN control de la cuba independientemente de la configuración. Los cables de extensión del control de la cuba
se han conectado previamente al enchufe y estarán enrollados en el canal de cableado del tipo X.
AVISO
Tornillo
Tuerca
Vertedera del hielo
Tornillo
Montaje de
vertedera
del hielo
Bandeja
de drenaje
Unidad superior
Retire el
interruptor de
control de la cuba
Receptáculo
Unidad superior
Unidad inferior
46
Interruptor de control
de la cuba
Manipúlela con
cuidado
Tornillo
Arandela
Interruptor de control de la cuba
Tornillo
Desconecte los
cables
Canal de cableado
Enchufe
Abrazadera de plástico
Marco
