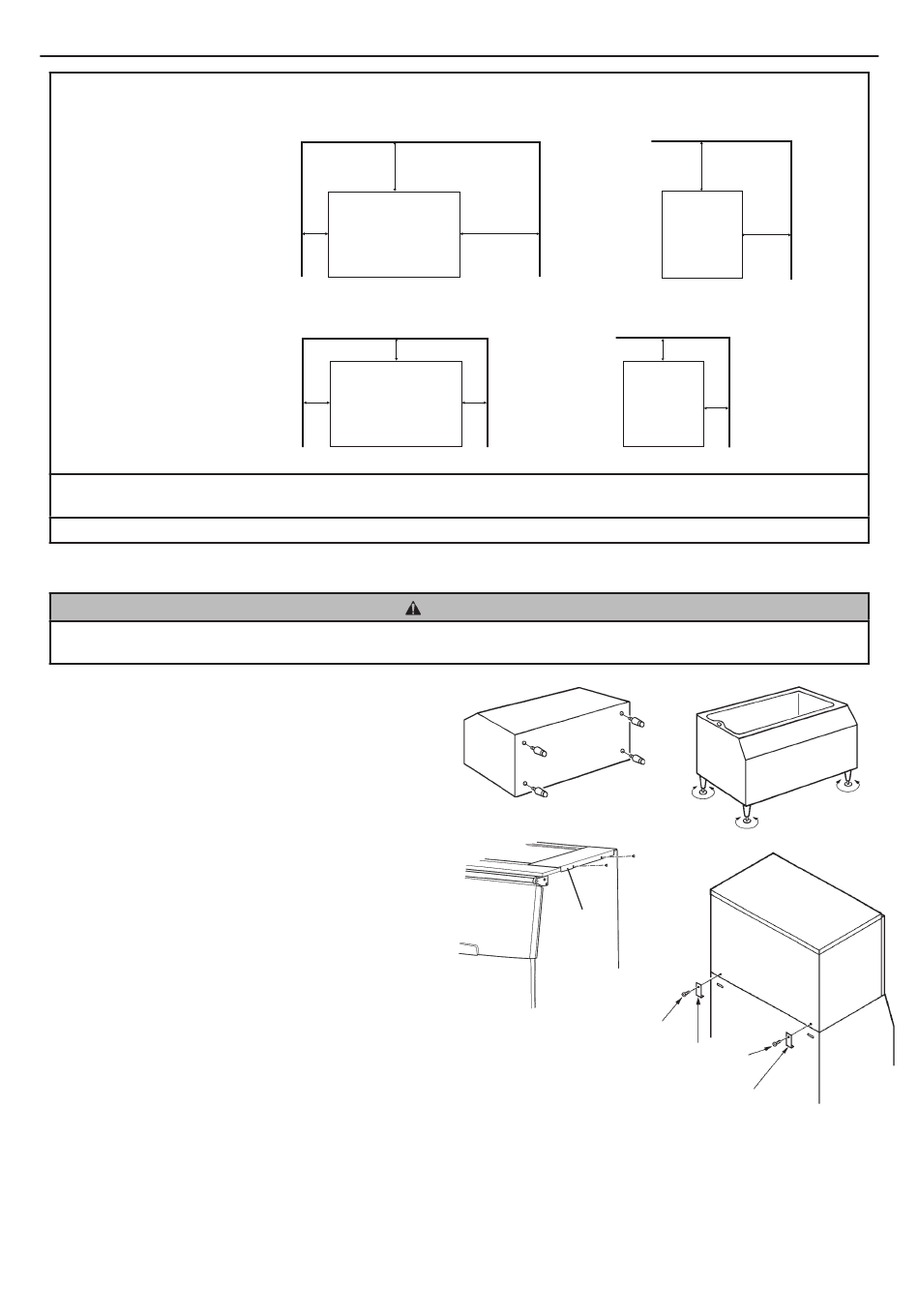

Deje el espacio especificado a continuación para permitir la circulación de aire y facilitar las eventuales operaciones de
reparación o mantenimiento.
[Modelo refrigerado por
aire]
[Modelo refrigerado por
agua]
Es posible que en algunos entornos con un nivel alto de humedad se forme condensación en el interior de la máquina y gotee
en el suelo. No la instale en suelos sensibles al agua.
Evite la exposición prolongada del equipo a la luz del sol directa.
5. INSTALACIÓN
El fabricante no se hace responsable de los daños a personas, animales u otros elementos provocados por una instalación
incorrecta.
1) Tumbe con cuidado la cuba de almacenamiento sobre su
parte posterior para evitar dañarla. Asegure las cuatro patas
ajustables (accesorio de la cuba) en los cuatro orificios
roscados situados en la parte inferior de la cuba.
2) Coloque la cuba de almacenamiento en la posición
permanente seleccionada y nivélela tanto respecto del eje
lateral como del anteroposterior.
3) Utilice los tornillos proporcionados en la parte izquierda o la
derecha de la cuba de almacenamiento para instalar el kit
superior.
4) Desmonte las tapas de la máquina de hielo. No es
necesario desmontar la tapa trasera para la instalación.
Véase "3. DESEMBALAJE".
5) Coloque la máquina de hielo en la parte superior de la cuba
de almacenamiento. Tenga cuidado de no dañar el marco
de la máquina de hielo ni el interruptor de control de la cuba.
6) Asegure la máquina de hielo a la cuba de almacenamiento por la parte trasera
mediante los soportes de montaje y los tornillos que se proporcionan.
7) Vuelva a montar las tapas de la máquina de hielo en su posición correcta.
Vista superior
Parte trasera
30 cm
Izquierda
15 cm
MÁQUINA DE HIELO
Parte delantera
Vista superior
Parte trasera
15 cm
Izquierda
15 cm
MÁQUINA DE HIELO
Parte delantera
Vista lateral
Derecha
50 cm
Vista lateral
Derecha Parte
delantera
15 cm
ATENCIÓN
Parte inferior
Pata ajustable
Kit superior
45
ESPAÑOL
Parte superior
30 cm
Parte
delantera
MÁQUINA
30 cm
DE HIELO
Parte superior
15 cm
Parte
trasera
MÁQUINA
15 cm
DE HIELO
Pata ajustable
Tornillo
Soporte de
Tornillo
montaje
Soporte de
montaje
Parte
trasera
Máquina
de hielo
Cuba
