Messaufbau

Zur Messung wird die Sonde mittels des Messkabels an ein Messgerät angeschlossen. Danach
kann sie frei über die Oberfläche des Testobjektes geführt werden.

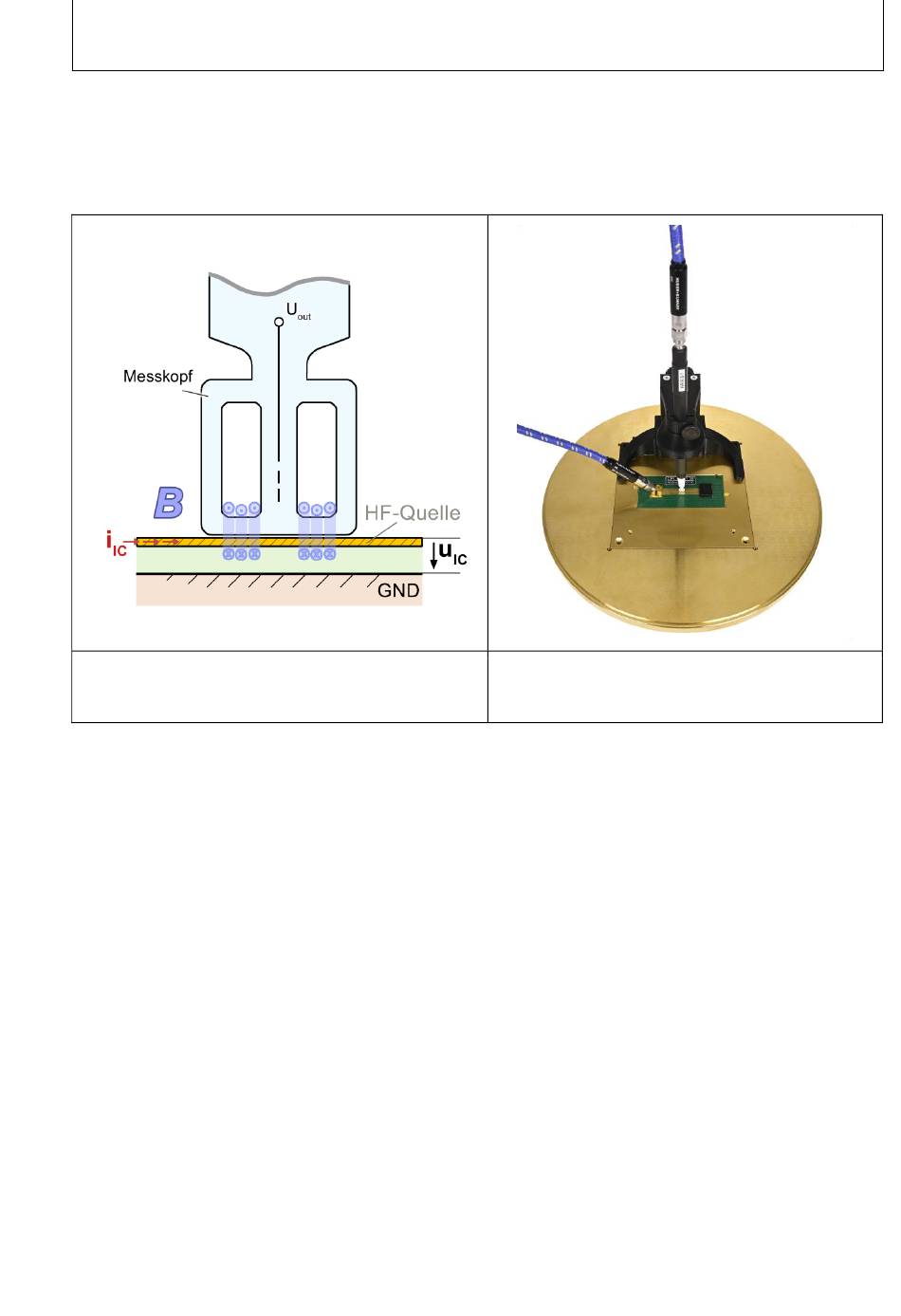

Bild 3: Prinzipielle Anwendung der HR-R 8-1 Sonde /
Schematische Darstellung der HR-R 8-1 direkt über einer
HF-leitung
Reproduzierbare und zuverlässige Verhältnisse entstehen, wenn der Sondenkopf senkrecht, paral-
lel und zentral auf eine HF-Leitung aufgesetzt wird. Bei asymmetrischem Aufsetzen und bei Leiter-
karten deren Breite im Bereich eines Zentimeters liegt, können Resonanzvorgänge (Bild 5)
angeregt werden.
Hinweis: Die Massefläche zu kleiner Leiterkarten kann durch Aufkleben auf eine größere Masse-
fläche vergrößert werden.
Unter den beschriebenen Messbedingungen sind der Frequenzgang (Kapitel 9) und die Korrektur-
funktionen (Kapitel 11) gültig.
Bild 4: Messaufbau HR-R 8-1 mit Probehalter SH 02 auf
Koplanarleitung CPL 40-01 38
