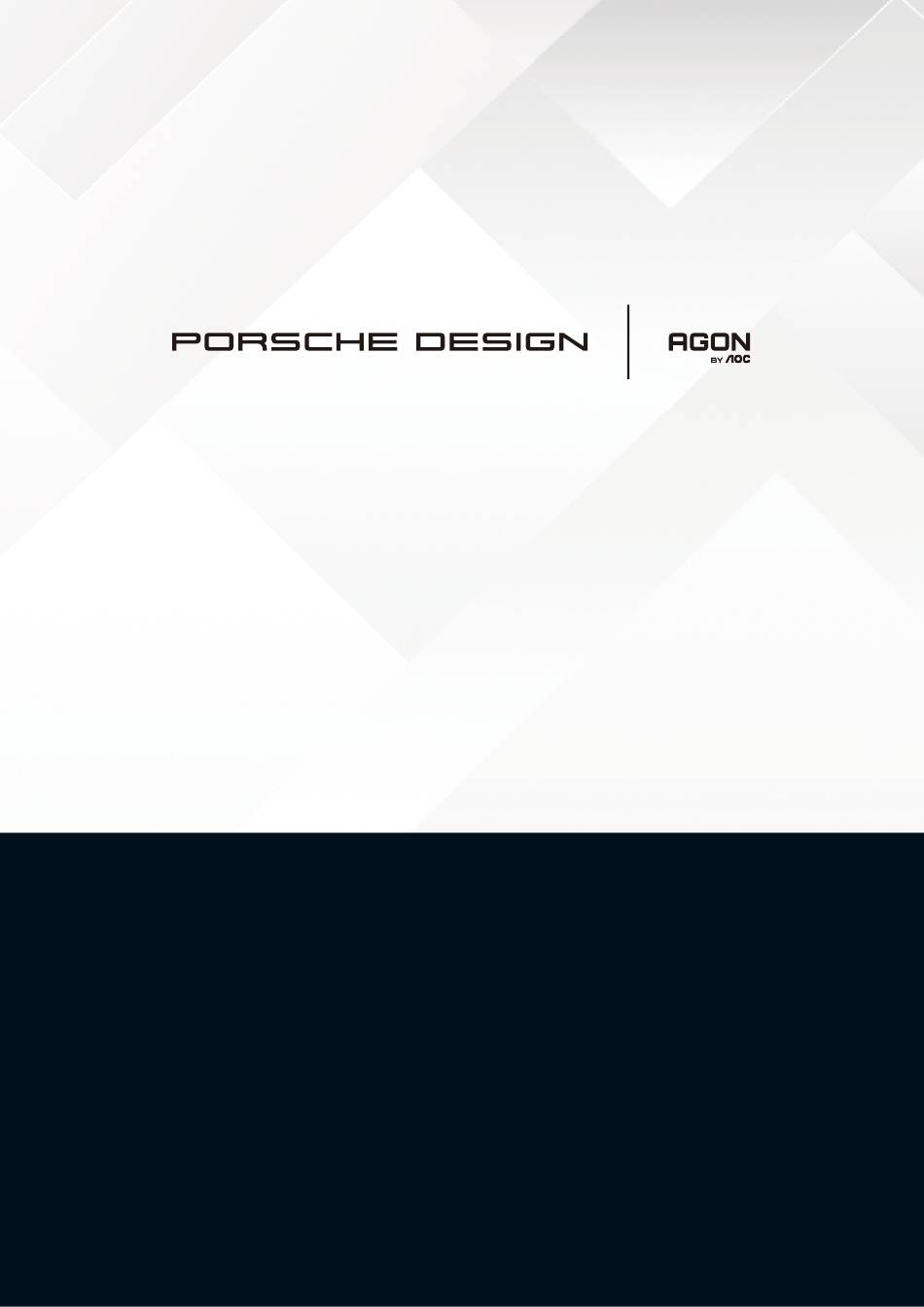

- Seite 1 Benutzerhandbuch USER MANUAL PD32M 简易说明书 PD32M www.aoc.com ©2022 AOC. All rights reserved...
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 Adaptive-Sync-Function ............................11 HDR .................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Power Cable DP Cable HDMI Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. Verwenden Sie nur das beigelegte Netzteil Hersteller: LITE-ON Technology Corp. Model: PA-1331-99 (19.5Vdc,16.9A) Hersteller: DELTA ELECTRONICS,INC. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: > 45º Entfernen: > 45º Hinweis: Wenn sich das Display lotrecht dreht, funktioniert der Schnellfreigabeumschalter der Halterung nicht, sodass Halterung/Basis nicht freige- geben werden können. -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 150mm HINWEIS:... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 1. Mikrofoneingang 2. Kopfhörer (mit Mikrofon kombiniert) 3. USB C 4. USB HOCH 5. USB 3.2 Gen1+ Schnellladung 6. USB 3.2 Gen1 7. Gleichspannungseingang 8. DP 9. HDMI1 10. HDMI2 11. -
Seite 12: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI/USB C 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com Grafikkarten • Radeon RX Vega series • Radeon RX 500 series • Radeon RX 400 series •... -
Seite 14: Hdr
Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1. -
Seite 15: Kvm-Funktion
Was ist KVM? Mit der KVM-Funktion können Sie zwei PCs oder zwei Notebooks oder einen PC und ein Notebook an einem AOC- Monitor anzeigen und die beiden Geräte mit einem Set aus Tastatur und Maus steuern. Schalten Sie Ihre Steuerung über Ihren PC oder Notebook-Geräte um, indem Sie die Eingangssignalquelle unter „Eingangswahl“... -
Seite 16: Anpassung
Anpassung Schnelltasten Quelle / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Licht-FX / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. -
Seite 17: Schnellwechsel
Schnellwechsel Wenn das OSD nicht eingeblendet ist, drücken Sie zum Öffnen des Spielmodus und nehmen Sie Menüanpassungen vor. Wenn das OSD nicht eingeblendet ist, drücken Sie zum Öffnen des Gaming-Umgebungslichts und nehmen Sie Menüanpassungen vor. Menü/ : Wenn das OSD nicht eingeblendet ist, drücken Sie diese Taste zur Anzeige des OSD-Menüs oder zur Bestätigung der Option. -
Seite 18: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Bildschirmmenü sperren/freigeben: Halten Sie zum Sperren oder Freigeben des Bildschirmmenüs die Abwärtstaste 10 s gedrückt, während das Bildschirmmenü nicht aktiv ist. Hinweise: 1). Falls das Produkt über nur einen Signaleingang verfügt, ist die Option „Eingangswahl“ deaktiviert. 2). -
Seite 19: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Off (Aus) Keine Optimierung per SmartImage Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. Beim Spielen von Echtzeitstrategiespielen (RTS). Verbessert die Bildqualität. Game Mode Beim Spielen von Rennspielen. Bietet schnellste (Spielmodus) Racing (Rennen) Reaktionszeit und hohe Farbsättigung. Gamer 1 Unter Gamer 1 gespeicherte Nutzerpräferenzen. - Seite 20 Aus / Oben rechts Zeigt die V-Frequenz in der angezeigten Ecke. Frame Counter / Unten rechts / (Einzelbildzähler-Funktion funktioniert nur mit AMD- (Einzelbildzähler) Unten links / Oben Grafikkarte.) links When using the PS2(3) ,XBOX or DVD player, HDMI1 120Hz/144Hz please change the OSD setting to “120Hz” When using the PS2(3) ,XBOX or DVD player, HDMI2 120Hz/144Hz...
-
Seite 21: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) Mode Game (Spiel) Game Mode (Spielmodus) Movie (Film) Filmmodus Sports (Sport) Sportmodus Reading Reading Mode (Lesemodus) (Lesen) Gamma1 Anpassung auf Gamma 1 Gamma Gamma2 Anpassung auf Gamma 2... -
Seite 22: Image Setup (Bildeinrichtung)
Image Setup (Bildeinrichtung) Off / DisplayHDR / HDR Picture / HDR de-/aktivieren HDR Movie / HDR Game Off / HDR HDR Mode Picture / HDR HDR-Modus aktiveiren oder deaktivieren (HDR-Modus) Movie / HDR Game High / Medium Luminous Max Low(Hoch / Adjust Luminous Max(Max. - Seite 23 Bildschirms und stellt keinen Fehler dar. Sie können es unbesorgt weiterhin verwenden. 3)Wenn der HDR auf "NO-OFF" eingestellt ist, zusätzlich zu "HDR", "leuchtend max" unter "Image Setup", sind andere Elemente nicht einstellbar. 4) Wenn BnB eingeschaltet ist, ist die Kompatibilität der Haupt-/Subeingangsquelle wie folgt: Main source HDMI1 HDMI2...
-
Seite 24: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Aus / LowBlue Verringern Sie blaue Lichtwellen durch Multimedia / Mode(Schwaches- Internet / Büro Steuerung der Farbtemperatur. Blaulicht-Modus) / Lesen Warm Warme Farbtemperatur vom EEPROM abrufen Normal Normale Farbtemperatur vom EEPROM abrufen Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen Color Temp. -
Seite 25: Audio
Audio Volume 0 bis 100 Lautstärkeeinstellungen anpassen (Lautstärke) Spiel / Rock/ DTS-Tonmodus wählen. DTS-Sound Klassik/ Live/ Hinweis: Der Moduswechsel kann bis zu 2 Sekunden dauern. Theater/ Aus On (Ein) / Off TruVolume HD TruVolume HD deaktivieren oder aktivieren. (Aus) Boot Sound On (Ein) / Off Startton aktivieren oder deaktivieren (Startton) -
Seite 26: Light Fx
Light FX Licht-FX Aus / Geringe / Mittel / Stark Intensität von Light FX wählen. Audio / Statisch / Einfacher Versatz / Stufenweiser Versatz / Einfache Licht-FX Mode Füllung / 1-Weg-Füllung / 2-Wege- Licht-FX-Modus wählen (Licht-FX-Modus) Füllung / Atmend / Bewegungspunkt / Zoom / Entfärben / Wasserwelle / Blinkend / Demo Rot / Grün / Blau / Regenbogen /... -
Seite 27: Extra
Extra Input Select Autom./HDMI1/HDMI2/ Eingangssignalquelle wählen (Eingangswahl) DP/USB C Off (Aus)/Low (Gering)/ Logo Projector Medium (Mittel)/Strong Logo-Projektion (Logo-Projektor) (Stark) Red (Rot) 0 bis 100 Rotverstärkung vom Digital-Register Green (Grün) 0 bis 100 Grünverstärkung vom Digital-Register Blue (Blau) 0 bis 100 Blauverstärkung vom Digital-Register Off timer 0 –... -
Seite 28: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) H. Position 0-100 Horizontale Position des Bildschirmmenüs anpassen (H-Position) Transparence 0-100 Transparenz des Bildschirmmenüs anpassen (Transpar.) Break Reminder Pausenerinnerung, wenn der Nutzer seit mehr als 1 Ein oder Aus (Pausenerinnerung) Stunde kontinuierlich arbeitet... -
Seite 29: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Weiß (blinzeln) -
Seite 30: Problemlösung
Auflösung und Frequenz des Monitors überschreitet. Passen Sie die maximale Auflösung und Frequenz entsprechend dem Monitor an. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Drücken Sie die Schnelltaste (AUTO). Bild ist verschwommen &... -
Seite 31: Technische Daten
Bitte beachten Sie die Informationen zu Richtlinien und Service in der CD- Anleitung oder unter www.aoc.com (um das in Ihrem Land erworbene Richtlinien und Service Modell oder Informationen zu Richtlinien und Service auf der Support-Seite zu finden.) Technische Daten Allgemeine Angaben... - Seite 32 [1] Farbbit-Tabelle: USB C USB C USB C USB C HDMI2.1 DP1.4 @USB @USB @USB @USB 3.2Gen1 3.2Gen1 YCbCr422 YCbCr444 YCbCr422 YCbCr444 YCbCr422 YCbCr444 Color Bit YCbCr420 YCbCr420 YCbCr420 UHD 144Hz 10 bpc UHD 144Hz 8 bpc UHD 120Hz 10 bpc UHD 120Hz 8 bpc UHD 100Hz 10 bpc UHD 100Hz 8 bpc...
-
Seite 33: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 51.08 99.769 640x480@120Hz 61.91 119.518 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA... -
Seite 34: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 35: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
