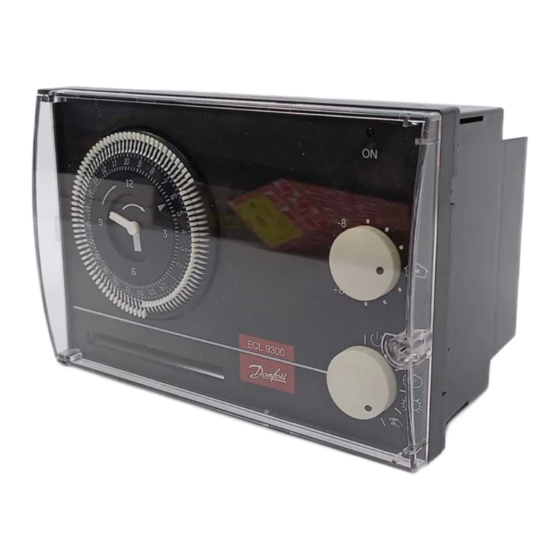

Seite 1: Inhaltsverzeichnis
Montage ........10 - 12 Benutzereinstellungen ......5 - Wandmontage - a) Programmuhr - Tafeleinbau - b) Temperatureinstellungen - Montage auf DIN-Schiene - c) Funktionsschalter - Mehrere Regler nebeneinander - e) Leuchtdiode - Demontage - Uhr - Externe Zeitsteuerung VI.76.R4.03 © Danfoss 01/96 BC-HM...
Seite 3: Elektrische Diagramme
Reversibler Stellantrieb AMV, AMB 8 (2) A 230 V~ öffnen 17 Bitte beachten Sie: Bei Montage des Sicherheitsthermostaten ST muß die Brücke zwischen Klemme 14 und 15 demontiert werden. Leitungsquerschnitt: 0.75-1,5 mm max. Länge: 50 Meter VI.76.R4.03 © Danfoss 01/96 BC-HM...
Seite 4: Anschluß Von Fühlern Und
Folgende Fühler müssen an den ECL 9300 angeschlossen werden: Klemme Außentemperaturfühler ESMT 11-12 Vorlauftemperaturfühler ESMA/C/U 10-11 ECL 9300 kann danach die Vorlauftemperatur im Heizkreis in Abhängigheit von der Außentemperatur regeln. Außerdem können folgende Fühler und Fernbedienungseinheiten angeschlossen werden: Klemme Rücklauftemperaturfühler ESMA/C/U Fernbedienungseinheit mit eingebautem Raumtempe- ESMF-3 oder ESMF-10 raturfühler und Übersteuerungsmöglichkeit...
Seite 5: Reglereinstellungen
Test ergeben. Wenn ESMR/F installiert wurde, wird die Raumtemperatur bei 22 °C max. be- grenzt. ESMF kann die 22 °C Heizgrenze um ±3 bzw. ±10 Grad verschieben. Niedrige Vorlauftemperaturen und Heizkörperthermostate sichern den wirtschaftlichsten Heizbetrieb. VI.76.R4.03 © Danfoss 01/96 BC-HM...
Seite 6: Potentiometer
Potentiometers zu vergrößern. Bei Die Vorlauftemperatur im Heizkreis kann Außentemperaturen über +5 °C wird die im Bereich 10-70 °C auf ein Minimum Heizkennlinie parallel verschoben (siehe b begrenzt werden. Werkseinstellung ist Seite 5). 10 °C. VI.76.R4.03 © Danfoss 01/96 BC-HM...
Seite 7 Kesselanlage (Minischalter 6 = OFF) zusätzliche Einstellungen). Einstellung 1 - 14 und AUTO: In Fernwärmeanlagen wird die Rück- lauftemperatur auf ein Maximum und in Kesselanlagen auf ein Minimum begrenzt. Einstellbereich 30-90 °C. Werkseinstel- lung 60 °C (max. Einstellung). VI.76.R4.03 © Danfoss 01/96 BC-HM...
Seite 8: Zusätzliche Einstellungen
Zusätzliche Einstellungen Schalter Funktion Im ECL 9300 sind acht Minischalter, die sich hinter dem kleinen Deckel unter der Witterungsgeführte Regelung Abdeckplatte befinden. Die Minischalter mit Raumtemperatur- begrenzung werden benutzt, um den Regler an die Heizungsanlage anzupassen. Witterungsgeführte Regelung mit Raumeinfluß. Die Heiz- kennlinie wird automatisch an die Belastung angepaßt.
Seite 9: Funktionstest
Funktionstest Regler- und Fühlertest ECL 9300 kann sowohl Regler als auch Die Leuchtdiode signalisiert ob ECL 9300 Fühler testen. Die Testfunktion wird in Betrieb ist. Die Leuchtdiode signalisiert eingeschaltet, indem Sie den Betriebs- auch Regelbetrieb und bei Funktionstest artenwahlschalter in Stellung drehen.
Seite 10: Montage
Der Regler kann auf eine 35 mm DIN- Schiene montiert werden. Der Sockel wird von einer Feder auf der Schiene gehalten, die als Zubehör geliefert wird (Bestell-Nr. 087B3073). Vor der Montage ist die Feder unter den Sockel zu montieren. VI.76.R4.03 © Danfoss 01/96 BC-HM...
Seite 11: Demontage
Sicherungs- federn auf der Rückseite zusammen- gepreßt und der Regler aus der Öffnung herausgedrückt wird. Ist die Rückseite des Reglers nicht zugänglich, kann dieser mit Hilfe eines Schraubendrehers aus der Öffnung herausgekippt werden. VI.76.R4.03 © Danfoss 01/96 BC-HM...
Seite 12: Externe Zeitsteuerung
Externe Zeitsteuerung Der Regler kann über ein externes Steuergerät (ECA 9020), das an die BUS- Anschlüsse des Reglers auf der Rück- seite anzuschließen ist, zeit-abhängig geführt werden. Siehe elektrische An- schlüsse. VI.76.R4.03 © Danfoss 01/96 BC-HM...
