SUR-RON Light Bee Handbuch

Einleitung

Vielen Dank für den Kauf unserer Produkte. Wir hoffen aufrichtig, dass Sie uns bei der Nutzung unserer Produkte wertvolle Ratschläge und Anregungen geben werden. Ihre Zufriedenheit ist der größte Wunsch unseres Unternehmens.

Das Unternehmen ist ein Hersteller, der Elektrofahrzeuge professionell entwickelt. Die von uns entworfenen, entwickelten und produzierten Elektrofahrzeuge zeichnen sich durch ein neuartiges Aussehen, komfortables Fahren, einfache Bedienung, starke Leistung, lange Reichweite und Sicherheit sowie Zuverlässigkeit aus. Sie sind die ideale neue Generation umweltfreundlicher Transportmittel. Damit das Elektrofahrzeug Sie optimal bedienen kann, lesen Sie bitte die Bedienungsanleitung vor der Nutzung sorgfältig durch, um die Leistung, Bedienung und Wartung des Fahrzeugs vollständig zu verstehen. So können Sie das Fahrzeug korrekt nutzen, die beste Leistung erzielen, Fehlfunktionen reduzieren und die Lebensdauer verlängern.

Verleihen Sie das Fahrzeug nicht an Personen, die keine Elektrofahrzeuge fahren können. Beim Fahren müssen Sie Sicherheithelme tragen und die Verkehrsregeln strikt befolgen. Bitte fahren Sie auf der langsamen Spur.

Fahren Sie bei Regen, Schnee und auf rutschigen Flächen langsamer und halten Sie Abstand, um die Sicherheit zu gewährleisten.

Da die Produkte des Unternehmens ständig verbessert werden und die Produkte von den tatsächlichen Produkten abweichen können, nehmen Sie bitte das tatsächliche Produkt als Maßstab, und das Recht der endgültigen Auslegung liegt beim Unternehmen.

Vorsichtsmaßnahmen für sicheres Fahren

Bitte beachten Sie die Verkehrsregeln und halten Sie die Geschwindigkeit innerhalb des sicheren Bereichs. (Die Höchstgeschwindigkeit dieses Fahrzeugs beträgt 45 km/h)

Bevor Sie fahren, machen Sie sich bitte mit dem Inhalt der Anweisungen vertraut und suchen Sie einen offenen und sicheren Bereich, um die Fahrgrundlagen des Fahrzeugs zu beherrschen und sich mit seiner Struktur vertraut zu machen. Dies ist die Grundlage für sicheres Fahren.

Verleihen Sie es nicht an Personen, die nicht damit vertraut sind oder es nicht fahren können, oder lassen Sie es von diesen nicht benutzen. Es ist gefährlich, einhändig oder unter Alkoholeinfluss zu fahren.

Besondere Vorsicht ist beim Fahren bei Regen und Schnee geboten.

Die nasse und rutschige Fahrbahn bei Regen und Schnee birgt Gefahr! Vermeiden Sie Fahrten mit hoher Geschwindigkeit, lenken Sie vorsichtig und bremsen Sie frühzeitig, um Unfälle zu vermeiden.

Tragen Sie einen hochwertigen Helm und schließen Sie den Verschlussgurt.

Korrekte Kleidung:
Tragen Sie Kleidung in hellen Farben, die nicht eng anliegt, ohne offene Manschetten, damit sich Ihr Körper frei bewegen kann. Bitte tragen Sie beim Fahren keine Hausschuhe oder High Heels.

Die Last sollte nicht zu schwer sein.

Beim Be- und Entladen unterscheidet sich das Fahrgefühl des Fahrzeugs. Eine zu hohe Beladung beeinträchtigt die Bedienung erheblich und birgt Risiken. Die Nennbelegung des Fahrzeugs beträgt 1 Person. Bitte überladen Sie nicht, um Sicherheitsrisiken beim Fahren und Beschädigungen von Teilen zu vermeiden.

Um Wartung, Reparatur und Service zu erleichtern, verfügt das Unternehmen über eine einzigartige Rahmennummer und Motornummer für jedes Fahrzeug, um der Marketingabteilung zu helfen, Ihnen einen besseren Service zu bieten.

Die Rahmennummer ist an der Seite des vertikalen Rohrs in Richtung des Rahmens eingraviert.

Die Motornummer ist auf dem Motorkörper eingraviert.

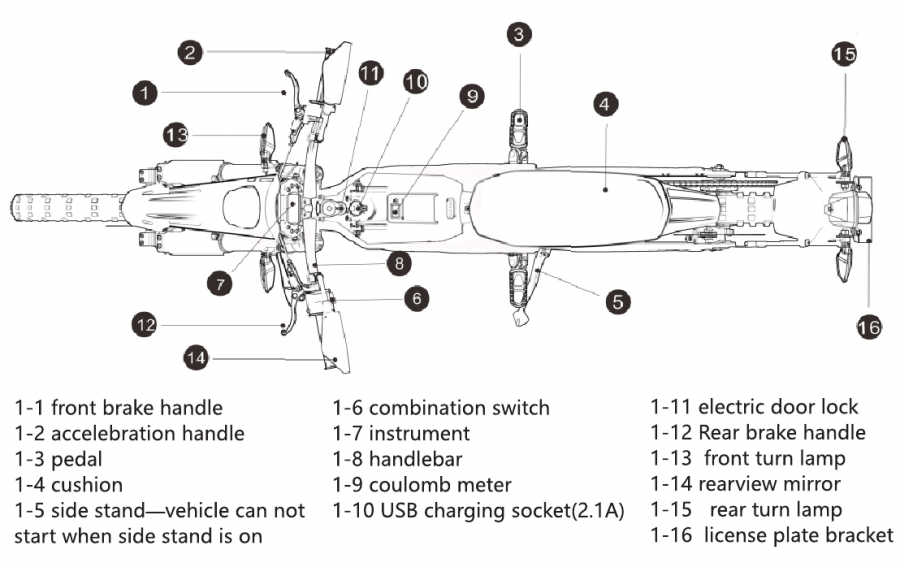

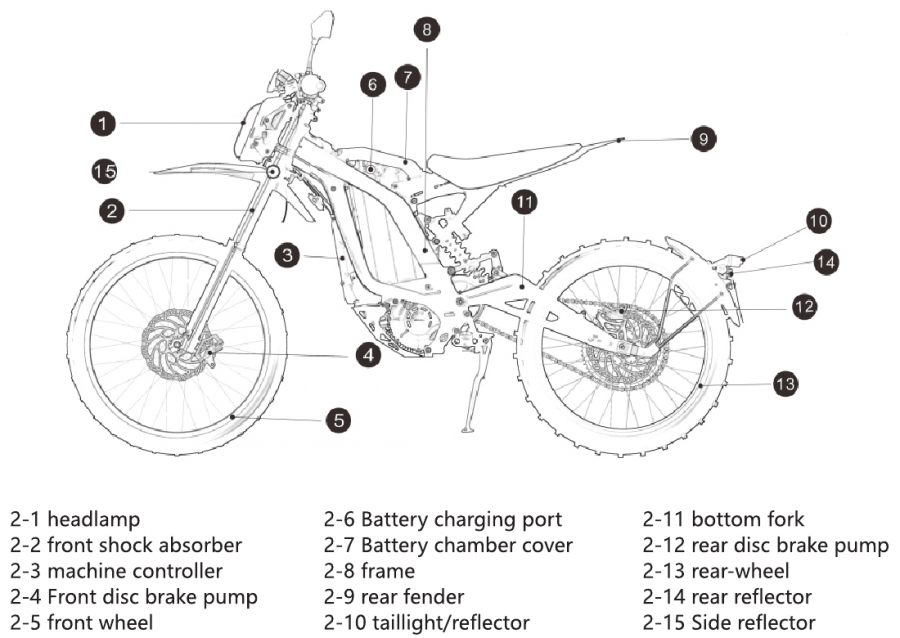

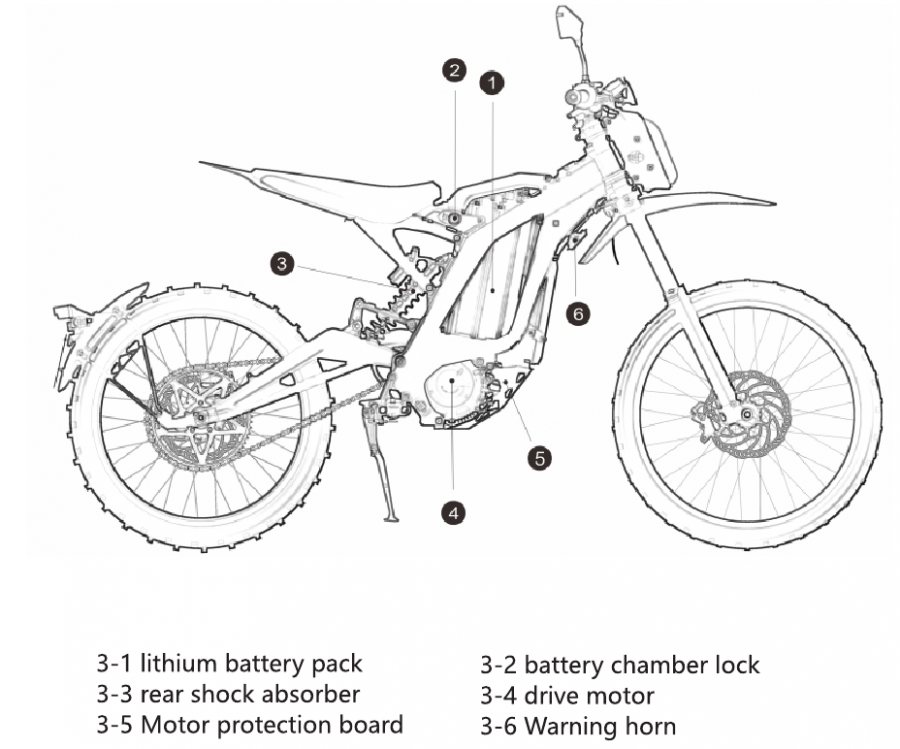

Schematische Darstellung der Fahrzeugteile

Bitte beachten Sie die Abbildungen, um die Fahrzeugteile zu identifizieren und sich mit dem Fahrzeug vertraut zu machen.

Funktion und Bedienung der einzelnen Teile

Funktion der einzelnen Bereiche:

1-6 Kombinationsschalter zum Einstellen des Fahrmodus, Betätigen des Blinkers, Starten der Hupe.

1-9 Batterieanzeige. Sie können darauf klicken, um die verbleibende Batterieleistung anzuzeigen.

1-10 USB-Stromanschluss. Versorgt USB-Geräte mit einer maximalen Stromstärke von 2,1 A mit Strom.

1-11 Elektrisches Schloss. Startet Motor und Fahrzeugfunktion in der 0 N Betriebsposition.

2-6 Batterieladeanschluss. Verbinden Sie das Ladegerät, um die Batterie zu laden.

3-2 Batterieschloss. Drehen Sie den Schlüssel gegen den Uhrzeigersinn, um das Batterieschloss zu öffnen.

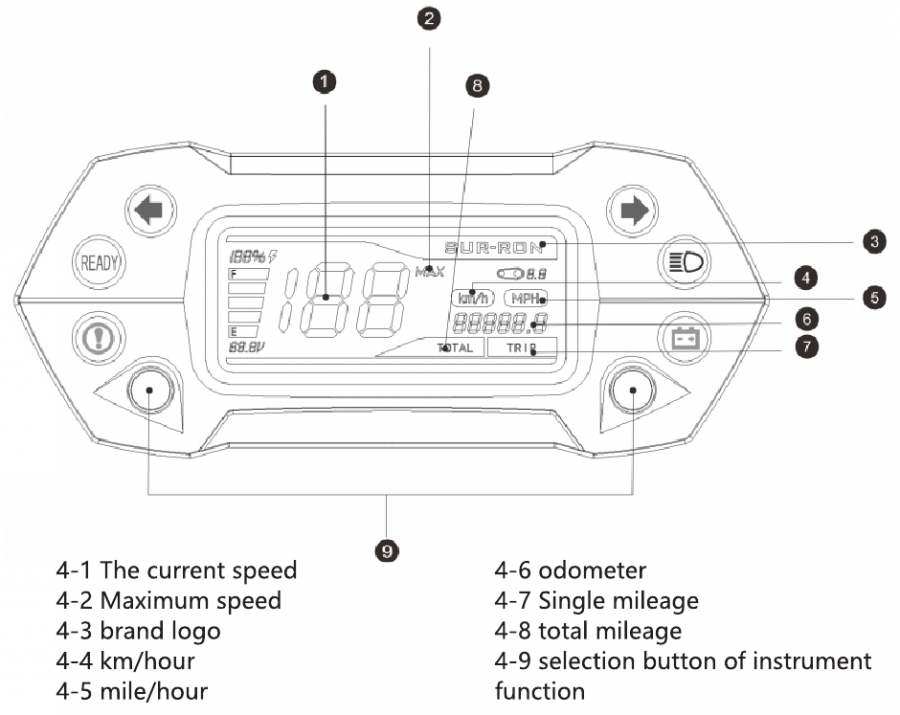

4-1 Aktuelle Fahrzeuggeschwindigkeit.

4-2 Höchstgeschwindigkeit. Wenn die Markierung angezeigt wird, stellt sie die Höchstgeschwindigkeit der vorherigen Fahrperiode dar.

4-4 und 4-5 sind Kilometer und Meilen der Geschwindigkeit und des Kilometerstands, die mittels Instrumententasten umgeschaltet werden können.

A 4-6 Kilometerzähler. Zeigt den Gesamtkilometerstand eines Fahrzeugs oder einer Einzelfahrt an.

4-7 und 4-8 dienen zum Umschalten des Kilometerzählers zur Anzeige des Gesamtkilometerstands oder des Einzelfahrkilometerstands, was über die Taste des Instruments umgeschaltet werden kann.

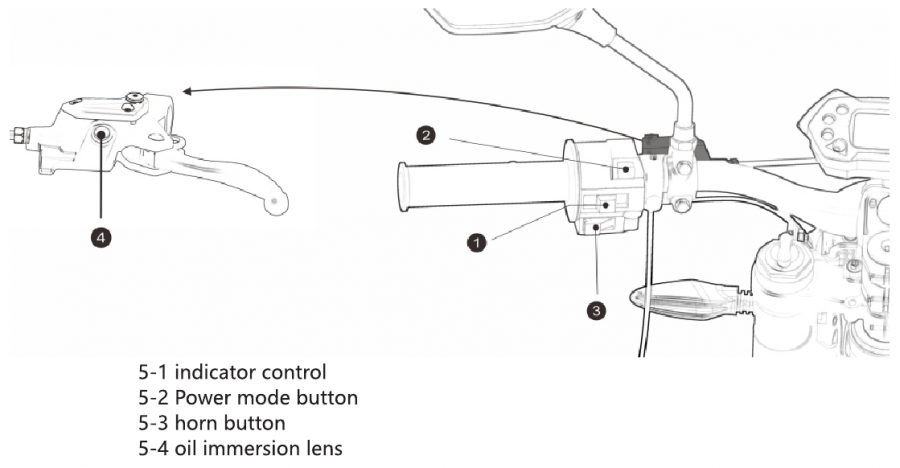

Schaltereinstellung und -konfiguration: 1-5 Kombinationsschalter verfügen über Fahrmodusschalter 5-1 und 5-2. Wenn der Schalter in Position 5-1 steht, ist das Fahrzeug auf den "sparsamen" Modus eingestellt und das Fahrzeug befindet sich im Betriebsmodus mit begrenzter Leistung und Höchstgeschwindigkeit. Dieser Modus ist für Anfänger und Dauerfahrten geeignet. Wenn der Schalter in Position 5-2 steht, befindet er sich im "Sport"-Modus und das Fahrzeug liefert volle Leistung, was für Spiel und Offroad-Bedingungen geeignet ist.

Funktionsbeschreibung der Instrumententasten:

1. Wenn das Instrument eingeschaltet ist und das Fahrzeug nicht fährt, drücken Sie die linke Taste für mehr als eine Sekunde kurz, und die kleine Kilometeranzeige (Einzelfahrt) und die Gesamtkilometeranzeige sowie die kleine Kilometeranzeige (Einzelfahrt) und die Höchstgeschwindigkeit werden synchron angezeigt, und der Geschwindigkeitsmesser zeigt die aktuelle Geschwindigkeit an, wenn das Fahrzeug fährt.
2. Wenn das Instrument eingeschaltet ist und das Fahrzeug nicht fährt, drücken Sie die rechte Taste länger als zwei Sekunden im Einzelfahrt-Modus, und der Kilometerstand und die höchste Geschwindigkeit werden gleichzeitig gelöscht.
3. Halten Sie die linke Taste gedrückt, bevor das Instrument eingeschaltet wird, und halten Sie sie nach dem Einschalten für mehr als zwei Sekunden gedrückt. Schalten Sie die Anzeige zwischen metrischem System und britischen Einheiten um;
4. Halten Sie die rechte Taste gedrückt, bevor das Instrument eingeschaltet wird, und halten Sie sie nach dem Einschalten für mehr als zwei Sekunden gedrückt, um in den Einstellmodus für das Übersetzungsverhältnis zu gelangen. Wenn zu diesem Zeitpunkt das Symbol für die Einstellung des Übersetzungsverhältnisses blinkt und 1 Mal pro Sekunde blinkt, drücken Sie die linke oder rechte Taste kurz (eine Sekunde lang), um das Übersetzungsverhältnis anzupassen. Wenn Sie die linke Taste drücken, verringert sich das Verhältnis um 0,1. Und wenn Sie die rechte Taste drücken, erhöht sich das Verhältnis um 0,1. Nach der Einstellung drücken Sie die rechte Taste länger als zwei Sekunden, um den Vorgang abzuschließen.

Verwendung von Batterie und Ladegerät

Startmethode
Vor dem Start: Stellen Sie sich auf die linke Seite des Fahrzeugs, um es zu überprüfen.

1. Überprüfen Sie zuerst, ob der Luftschalter vorne im Batteriefach auf die Position EIN (ON) gestellt ist. Schließen Sie dann das Batteriefach, stecken Sie den Zündschlüssel in das Schloss, drehen Sie ihn nach rechts in die Position EIN (Betrieb) und überprüfen Sie, ob die Schalter, Instrumente und Lautsprecher normal funktionieren. Halten Sie den Bremshebel hin und her, um die Bremsfunktion zu überprüfen.
2. Motorstart: Der Seitenständer ist eingeklappt. Nachdem Sie sich auf das Elektrofahrzeug gesetzt haben, drehen Sie den Griff langsam und gleichmäßig, um zu starten. Das Fahrzeug verfügt über einen Seitenständer mit Ausschaltfunktion. Wenn der Seitenständer das Fahrzeug stützt, kann es nicht starten.

Geschwindigkeitsanpassung
Der Geschwindigkeitsregulierungsgriff ist normalerweise geschlossen. Drehen Sie ihn nach innen, um zu beschleunigen, und nach außen, um zu verlangsamen. Beim Loslassen wird er automatisch zurückgesetzt und der Motor stoppt. Drehen Sie den Geschwindigkeitsregulierungsgriff vorsichtig, um ein zu schnelles Beschleunigen zu vermeiden.

Der Geschwindigkeitsregulierungsgriff kann zum Beschleunigen und Verlangsamen verwendet werden. Bitte drehen Sie ihn sanft und vorsichtig und betätigen Sie ihn nicht gewaltsam, um Gefahren oder Schäden an Fahrzeugteilen zu vermeiden.

Verwendung der Bremse

1. Setzen Sie den Geschwindigkeitsregulierungsgriff schnell zurück, halten Sie den linken und rechten Bremshebel und wenden Sie angemessene Kraft an.
2. Die Griffkraft am Bremshebel sollte je nach tatsächlicher Situation gesteuert werden, und eine schrittweise Erhöhung ist am vernünftigsten.
3. Versuchen Sie, im Voraus zu urteilen, um scharfes Bremsen, scharfes Lenken und andere Vorgänge zu vermeiden, die ein Schleudern und Stürzen verursachen können, insbesondere wenn die Straße an Regentagen rutschig ist, was extrem gefährlich ist.

Vorsicht beim Fahren

1. Unter der Voraussetzung der Sicherheit fahren Sie bitte so gleichmäßig wie möglich, um schnelles Beschleunigen und Abbremsen zu vermeiden, Strom zu sparen, Fahrzeugkarosserieteile zu schützen und die Reichweite sowie die Lebensdauer des Fahrzeugs zu verbessern.
2. Bei Regen- und Schneewetter ist die Fahrbahnoberfläche bei Nässe und Glätte leicht rutschig. Nach der Reinigung des Fahrzeugs oder dem Durchwaten von Wasser kann die Bremswirkung vermindert sein. In diesem Fall sollten Sie das Fahrzeug langsam fahren, auf die Sicherheit achten und mehrmals sanft bremsen, bis die Bremse wieder normal funktioniert.
3. Bitte vermeiden Sie das Fahren bei starkem Regen oder auf überfluteten Straßen. Wenn Oberflächenwasser die Radmitte überschreitet, können Motor und Bremse beeinträchtigt werden. Dieses Elektrofahrzeug kann bei Regen und Schnee verwendet werden, jedoch nicht für langes tiefes Waten. Sobald die Wassertiefe den Controller und andere elektrische Komponenten übersteigt, können die Geräte beschädigt werden.
4. Vorsicht
   Der Seitenständer darf nur zum Abstützen des Fahrzeugs verwendet werden. Es ist verboten, den Seitenständer zu öffnen und auf dem Fahrzeug zu sitzen. Dies beschädigt den Seitenständer.
   Parken Sie Ihr Fahrzeug nicht an einem Hang oder auf weichem Untergrund, um ein Umkippen zu verhindern!
   Das Elektrofahrzeug enthält viele elektrische Komponenten. Vermeiden Sie lange Nässe oder die Verwendung eines Hochdruckreinigers zum Spülen von Teilen mit elektrischen Komponenten.

Parkmethode

1. Achten Sie auf die Situation hinter Ihnen und verlangsamen Sie bis zum Parkplatz.
2. Bremsen Sie, um das Fahrzeug anzuhalten, und setzen Sie den Geschwindigkeitsregulierungsgriff zurück. Nachdem das Fahrzeug zum Stillstand gekommen ist, schließen Sie das elektrische Türschloss und ziehen Sie den Schlüssel ab.
3. Nach dem Parken sollten Sie auf der linken Seite des Fahrzeugs stehen und das Fahrzeug durch Ausklappen des Seitenständers fest abstellen. Wenn Sie das Fahrzeug verlassen, verriegeln Sie bitte das elektrische Türschloss, das Lenkradschloss und das Batterieschloss und nehmen Sie den Schlüssel mit.

Es ist strengstens verboten, den Geschwindigkeitsregulierungsgriff zu drehen, bevor Sie sich hingesetzt haben. Im Falle eines Unfalls wird der elektrische Zündschlüssel sofort nach dem Aussteigen geschlossen.

1. Unser Fahrzeug verfügt über Lithium-Ionen-Batterien mit hoher Leistungsdichte und sicherer Spannung von 48 V (oder 60 V) und kann bei Umgebungstemperaturen von 20 °C bis 50 °C verwendet werden. Die beste Nutzungswirkung wird bei einer Umgebungstemperatur von 10-30 °C erzielt. Niedrige oder hohe Umgebungstemperaturen beeinträchtigen die Batterieleistung und Lebensdauer. Verwenden Sie die Batterie nicht bei einer Temperatur außerhalb des zulässigen Bereichs. Die Batterie sollte nicht bei 0 Grad Celsius geladen werden.

Es ist verboten, die Batterie unter 0 Grad zu laden, da dies die Batterie beschädigen würde. Die Batterie kann wieder aufgeladen werden, nachdem die Batterietemperatur gestiegen ist.

2. Wenn die Temperatur zu niedrig ist, wird die Batterieleistung beeinträchtigt. Eine leichte Reduzierung der Reichweite ist normal. Die Batterieleistung erholt sich automatisch, nachdem die Temperatur gestiegen ist.
3. Die Fahrzeugbatterie verfügt über eine perfekte Schutzfunktion. Sie kann Batterieschäden durch Überladung und Tiefentladung vermeiden, aber eine langfristige Tiefentladung beeinträchtigt die Batterieleistung. Wenn die Leistung niedrig ist, sollte die Batterie so schnell wie möglich geladen werden.
4. Häufig laden. Die in diesem Fahrzeug verwendete Lithiumbatterie hat keinen Memory-Effekt und kann jederzeit geladen werden. Jederzeitiges Laden trägt dazu bei, die Batterie gesund zu halten.
5. Wenn Sie das Fahrzeug längere Zeit nicht benutzen, laden Sie die Batterie bitte auf 60 % auf und schließen Sie den Luftschalter am Fahrzeug. Die Batterie muss alle 3 Monate geladen werden, um den Verlust ihrer Aktivität und die Beeinträchtigung der Leistung zu vermeiden.

Die alleinige Verwendung der Vorder- oder Hinterradbremse führt leicht zu seitlichem Rutschen; kombiniertes Bremsen ist sicherer.

Wenn die Motortemperatur und die Controllertemperatur zu hoch sind oder die Batterieleistung zu niedrig ist, reduziert das Fahrzeug zur Sicherheit des gesamten Fahrzeugs automatisch die Leistung, um den Betrieb zu gewährleisten. Dies ist keine Fehlfunktion.

Batterieladung und Ladegerät-Nutzung

1. Das Fahrzeug verwendet ein Lithium-Batterieladegerät. Bitte verwenden Sie keine anderen Ladegeräte, um Schäden an den Batterien oder Gefahren zu vermeiden.
2. Überprüfen Sie, ob die Eingangsspannung des Ladegeräts der Netzspannung AC110V-220V entspricht.
3. Das Ladegerät kann direkt in die Batterieladebuchse auf der linken Seite der Fahrzeugkarosserie gesteckt werden.
4. Rechts befindet sich die vom Fahrzeug verwendete Lithiumbatterie und links die silberne Ladebuchse. Zuerst wird der Ausgangsstecker des Ladegeräts (Batterieseite) eingesteckt, und dann wird das Ladegerät in die Steckdose gesteckt.
5. Die Anzeigelampe des Ladegeräts blinkt und zeigt an, dass es voll ist. Wenn die Anzeigelampe dauerhaft leuchtet, zeigt dies an, dass es voll ist. Die vollständige Ladezeit hängt von der verbleibenden Batterieleistung und den vom Benutzer ausgewählten Ladegerätspezifikationen ab. Die vollständige Ladezeit beträgt etwa 3 Stunden.
6. Wenn das Ladegerät voll ist, schaltet es sich automatisch ab, aber Sie sollten es vermeiden, das Ladegerät für längere Zeit an das Stromnetz anzuschließen. Die maximale Zeit darf 6 Stunden nicht überschreiten.
7. Es ist strengstens verboten, die Batterie selbst zu zerlegen, um Schäden und Gefahren zu vermeiden.
8. Wenn die Batterie durch Tiefentladung geschützt ist, muss sie durch Drücken der roten Reset-Taste am Ladegerät aktiviert und geladen werden.

Vorsichtsmaßnahmen beim Laden
Beim Laden legen Sie es bitte an einem sicheren Ort ab, wo Kinder es nicht berühren können.

Vermeiden Sie die Verwendung, wenn die Batterie gerade vollständig geladen ist. Lassen Sie es nach dem vollständigen Laden 10 Minuten ruhen und verwenden Sie es dann.

Bei der Verwendung des Ladegeräts ist es verboten, Gegenstände abzudecken. Bitte verwenden Sie es in einer trockenen und gut belüfteten Umgebung.

Wenn Sie beim Laden einen eigenartigen Geruch oder eine zu hohe Temperatur feststellen oder das Ladegerät nach langer Ladezeit immer noch nicht voll ist, beenden Sie den Ladevorgang sofort und senden Sie es zum Wartungsdienst.

Verwendung und Wartung von Motor und Controller.

1. Überprüfen Sie regelmäßig, ob die Motorschrauben locker sind.
2. Überprüfen Sie regelmäßig, ob die Verbindung zwischen Motor und Controller locker ist und den Isolationsstatus.
3. Überprüfen Sie regelmäßig, ob die Sicherung locker ist.
4. Fahren Sie nicht in zu tiefem Wasser, um die elektrische Funktion nicht zu beeinträchtigen.

Prüfung vor der Fahrt

Reifenprüfung

1. Ob der Reifendruck normal ist.

Hinweis:
Abweichender Reifendruck, Beschädigungen, ungewöhnlicher Verschleiß usw. führen zu Sicherheitsrisiken.
Ein Mangel an Luftdruck kann zu abnormalem Verschleiß, schlechter Lenkung, geringer Geschwindigkeit und kurzer Reichweite führen.

Hoher Reifendruck kann zu abnormalem Verschleiß, Reifenplatzer und Unbehagen führen und sogar versteckte Sicherheitsrisiken verursachen. Sie können beurteilen, ob der Druck angemessen ist, indem Sie die teilweise Verformung beobachten, wenn die Reifen den Boden berühren. Im Allgemeinen beträgt der normale Reifendruck für das Vorderrad 225 kPa und für das Hinterrad 225 kPa (zu geringer Druck beeinträchtigt Geschwindigkeit und Reichweite).

2. Ob die Reifen Risse und anormalen Verschleiß aufweisen.
3. Es sind keine Nägel, Steine, Glas oder andere Fremdkörper in den Reifen eingebettet.
4. Die Profiltiefe und die Erhöhung am Reifen sollten ersetzt werden, wenn 2/3 des Profils abgenutzt sind.
5. Ob die Speichen des Radrings locker sind.

Abweichender Reifendruck, Beschädigungen, abnormaler Verschleiß usw. führen zu Sicherheitsrisiken beim Fahren. Ein Mangel an Luftdruck kann zu abnormalem Verschleiß, schlechter Lenkung, geringer Geschwindigkeit und kurzer Reichweite führen.

Übermäßiger Reifendruck führt zu abnormalem Verschleiß, geringem Komfort und sogar zu Reifenpannen, was Sicherheitsrisiken birgt.

Das Fahrzeug hat eine Laufzeit von 300 km, und das neue Fahrzeug sollte nach 300 km zum ersten Mal gewartet werden. Nach der Einfahrzeit erfolgt eine Wartung bei 1000 km.

Prüfung von Anzeige, Hupe und Bremse

1. Öffnen Sie das elektrische Türschloss, um zu überprüfen, ob alle Teile der Anzeigefunktion normal angezeigt werden.
2. Betätigen Sie den Schalter und überprüfen Sie, ob die Hupe normal funktioniert.
3. Halten Sie die linken und rechten Bremshebel jeweils fest, um zu überprüfen, ob die Vorder- und Hinterradbremsen normal funktionieren.

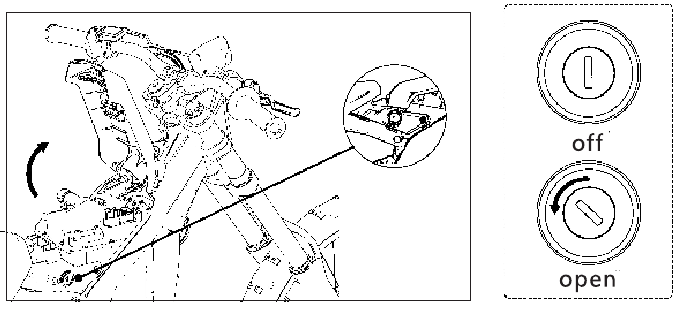

Lenker und Sitzpolster prüfen.
Ob das Lenker-Sitzpolster gut eingestellt und zuverlässig befestigt ist.

Wenn Sie nach der Inspektion ein Problem feststellen, lesen Sie bitte die entsprechenden Inhalte dieses Handbuchs oder kontaktieren Sie den Händler, um einen perfekten Kundendienst zu erhalten.

1. Schließen Sie das elektrische Schloss, verwenden Sie den Fahrzeugschlüssel, um das Batterieschloss auf der rechten Seite der Fahrzeugkarosserie zu öffnen, und öffnen Sie dann die Batterieabdeckung nach vorne, um die Batterie zu sehen.
2. Schalten Sie den Luftschalter vor der Batterie nach links aus, entfernen Sie den Entlade- und Kommunikationsstecker an der Batterie, ziehen Sie dann die Batterie heraus und schließen Sie die Batterieabdeckung.

Batterie einbauen

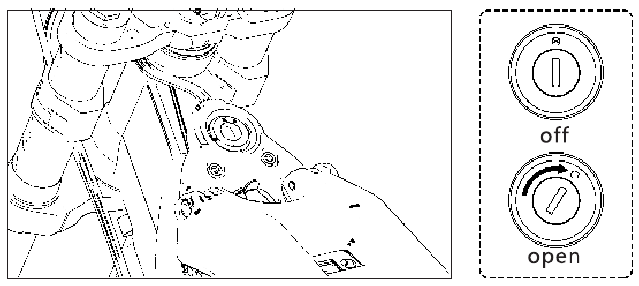

1. Verwenden Sie den Schlüssel, um die Batterieabdeckung zu öffnen.
2. Setzen Sie die Batterie von oben ein, achten Sie auf die Vorder- und Rückseite der Batterie (die Ladebuchse zeigt zur linken Seite der Fahrzeugkarosserie), und stecken Sie den Kommunikations- und Entladestecker ein. Schalten Sie dann den Luftschalter nach rechts ein, schließen Sie die Batteriefachabdeckung und verriegeln Sie sie, und ziehen Sie den Schlüssel ab.

Beachten Sie:
Der Luftschalter muss ausgeschaltet sein, bevor die Batterie eingesetzt oder herausgenommen wird.

Der Kommunikationsstecker muss angeschlossen sein, da die Fahrzeugkarosserie sonst die Batteriespezifikation nicht korrekt identifizieren kann.

Regelmäßige Inspektion und einfache Wartung

Um die Lebensdauer des Fahrzeugs zu verlängern und es sicher und komfortabel zu gestalten, überprüfen und warten Sie das Fahrzeug bitte regelmäßig. Auch wenn das Fahrzeug längere Zeit steht, sollte eine regelmäßige Inspektion durchgeführt werden.

Wenn das Neufahrzeug 300 km gefahren ist, sollte es inspiziert und gewartet werden.

Achten Sie während der Inspektion auf absolute Sicherheit

1. Parken Sie Ihr Fahrzeug auf einer breiten, ebenen Fläche.
2. Wenn eine Inspektion erforderlich ist, sollte diese an einem sicheren Ort durchgeführt werden und die Umgebung und Bedingungen berücksichtigt werden.
3. Wenn bei der Inspektion eine Anomalie festgestellt wird, fahren Sie bitte erst weiter, nachdem die Anomalie behoben wurde. Wenn es Ihnen schwerfällt, das Problem zu lösen, können Sie eine Wartungsstation mit der Überprüfung beauftragen.

Die vorderen und hinteren Bremsen sind Scheibenbremsen. Wenn die Bremsbeläge stark abgenutzt sind, sollten die Bremsbeläge ersetzt werden.

Halten Sie das Scheibenbremssystem im täglichen Gebrauch sauber, vermeiden Sie langfristige Sedimentablagerungen, insbesondere Ölverschmutzungen.

Inspektion des Funktionsbereichs.

1. Überprüfen Sie, ob der vordere Stoßdämpfer verbogen, verformt oder beschädigt ist. Der vordere Stoßdämpfer weist keine Beschädigungen, Lockerheit, Ölleckagen usw. auf. Schütteln Sie den Lenker auf und ab, um zu überprüfen, ob ungewöhnliche Geräusche durch den vorderen Stoßdämpfer verursacht werden. Wenn der vordere Stoßdämpfer ungewöhnlich ist, begeben Sie sich bitte zur Inspektion und Wartung in die Servicewerkstatt.
2. Überprüfen Sie den hinteren Stoßdämpfer
3. Bremseninspektion
   Überprüfen Sie den Spalt des Bremshebels, um festzustellen, ob er sich innerhalb des angegebenen Bereichs (1,5-30 mm) befindet. Wenn die Messung die Anforderungen nicht erfüllt, muss sie eingestellt werden.
4. Bremswirkung und -inspektion
   Fahren Sie auf trockener und ebener Straße mit niedriger Geschwindigkeit und verwenden Sie die vorderen und hinteren Bremsen jeweils einzeln, um deren Bremswirkung zu überprüfen.

Inspektion der Reifen usw.

1. Überprüfen Sie den Luftdruck mit dem Reifenbarometer, wenn der Reifen kalt ist.
2. Überprüfen Sie auf Risse, Beschädigungen, Fremdkörper und ungewöhnlichen Verschleiß.
3. Überprüfen Sie, ob die Speichen des Felgenrings locker sind.
4. Überprüfen Sie die Kettenspannung. Der Abstand zwischen Kettenoberseite und -unterseite beträgt 10-15 mm. (Hinweis: Der Hersteller hat die Kettenspannung bereits bei Verlassen des Werks eingestellt. Bitte nehmen Sie keine privaten Einstellungen vor.) Wenn der Fahrzeugreifen längere Zeit mit dem Boden in Kontakt ist, können Steine, Glas, Nägel und andere Fremdkörper auf dem Boden Ihre Reifen beschädigen. Achten Sie daher beim Fahren auf die Straße und vermeiden Sie das Fahren, wo etwas die Reifen beschädigen könnte. Überprüfen Sie außerdem regelmäßig, ob die Reifen offensichtliche Risse, Beschädigungen, Fremdkörper wie Steine oder Glasstücke aufweisen und ob ein angemessener abnormaler Verschleiß vorliegt.
5. Überprüfen Sie die Profiltiefe des Reifens Bitte überprüfen Sie den Reifen auf Verschleiß und die Profiltiefe des Reifens und ersetzen Sie den Reifen, wenn der Verschleiß 2/3 der Erhebung erreicht. Wenn während der Fahrt ungewöhnliche Geräusche und ein Schwingen des Reifens auftreten, begeben Sie sich bitte zur Überprüfung und Reparatur in die Wartungsstation. Es wird empfohlen, dass das Anzugsdrehmoment der Mittelachse 30 Nm und das Anzugsdrehmoment der Hinterachsmutter 40 Nm beträgt.

Halten Sie den Bremshebel fest. Wenn er die gewünschte Bremswirkung immer noch nicht erzielen kann, sollte die Scheibe auf Sauberkeit überprüft werden. Wenn das Problem jedoch weiterhin nicht gelöst werden kann, sollte das Fahrzeug zur Inspektion an die Wartungsstation geschickt werden.

Batterieinspektion
Das Fahrzeug verwendet eine versiegelte ternäre Lithiumbatterie, die bei der Inspektion gefüllt werden muss. Anschließend wird mit einem Multimeter die positive und negative Spannung gemessen. Die volle Spannung sollte normal zwischen 66,5 und 67,2 V liegen. Andernfalls begeben Sie sich bitte zur Inspektion in die Wartungsstation.

Bitte schließen Sie das elektrische Türschloss und stellen Sie den Luftschalter nach links, bevor Sie die Batterie entnehmen oder einsetzen.

Wenn die Batterie nicht eingeschoben werden kann, wenden Sie keine Gewalt an. Ziehen Sie die Batterie heraus, um zu überprüfen, ob die Batterie durch Fremdkörper blockiert ist.

Sicherung wechseln
Wenn Instrument, Hupe und Lampen des Fahrzeugs nach dem Einschalten des Luftschalters und des elektrischen Schlosses immer noch nicht funktionieren, ist es möglich, dass die Sicherung durchgebrannt ist. Schließen Sie vor dem Wechseln der Sicherung zuerst den Luftschalter.

1. Öffnen Sie die Batterieabdeckung und ziehen Sie die Batterie heraus. Öffnen Sie sie und Sie sehen den Sicherungskasten, den Sie dann öffnen.
2. Entfernen Sie die defekte Sicherung, nehmen Sie die Ersatzsicherung aus der Abdeckung und setzen Sie sie ein. Schließen Sie den Sicherungskasten, setzen Sie die Batterie ein und schließen Sie die Batterieabdeckung.

Die Sicherung sollte fest sitzen. Wenn sie locker ist, kann die Sicherung überhitzen und andere Gefahren verursachen.

Zum Wechseln der Sicherung muss eine Sicherung mit der entsprechenden Spezifikation verwendet werden. Wenn sie die Spezifikation überschreitet, führt dies nicht zum Sicherungsschutz.

Wenn eine Sicherung nach kurzer Zeit durchbrennt, sollte der Grund, der nicht die Sicherung selbst ist, überprüft werden.

Die Sicherung sollte vor starkem Wasserfluss geschützt werden.

Wichtigste technische Parameter & Spezifikationen

Fahrzeugabmessungen: 1860X780X1050mm

Radstand: 1230mm

Fahrzeuggewicht/inklusive Batteriegewicht: 42kg/50kg

Nennlast: 100kg

Mindestbodenfreiheit: 270mm

Sitzhöhe: 810mm

Vorderer Neigungswinkel: 26 Grad

Maximale Steigfähigkeit: 70% Steigung

Maximale Geschwindigkeit: 40 km/h

Antriebssystem: bürstenloser Mittelmotor mit Hochgeschwindigkeits-Gleichstrom

Nennleistung des Motors: 3000W

Maximale Ausgangsleistung des Motors: 4000W

Maximales Drehmoment des Antriebsrads: 240 Nm

Batterietyp/-spezifikation: 60V32AH Hochleistungs-Ternär-Lithiumbatterie 60V32AH

Akkulaufzeit pro Ladung: 70-100 km

Ladezeit: 3-6 Stunden (abhängig vom Ladegerät)

Eingangsspannung des Ladegeräts: AC110/220V-50/60Hz

Überstromschutzwert der Batterie: 100A

Fahrmodus: Economy/Sport-Modus

Karosserietyp: Vollaluminiumrahmen

Radtyp: Aluminiumlegierung

Reifentyp: 70/100-19 Geländereifen

Vorderes Federungssystem: 200 mm, Schultergabel, Federweg 200 mm, einstellbar

Hinteres Federungssystem: zentrale Kammer mit Multi-Link

Hydraulischer Federweg: 85 mm, einstellbar

Vordere Bremse: 203 mm hydraulische Scheibenbremse

Hintere Bremse: 203 mm hydraulische Scheibenbremse

Erstes Übertragungssystem: HTD 8M 560mm

Zweites Übertragungssystem: 420er Kette 104 Glieder

Beleuchtungssystem: LED-Lampe

Instrumententyp: LCD

Ladeschnittstelle für Mobiltelefone: USB-5V2100mA Standardschnittstelle

Produktzertifizierung: Europäische Standardzertifizierung des gesamten Fahrzeugs und der Teile

Hinweis:
Aufgrund der kontinuierlichen Produktverbesserung können die aufgeführten Leistungsparameter ohne vorherige Ankündigung geändert werden.

Fehlererscheinung und Behebung

9-1 Beim Einschalten funktioniert der Motor nicht
Fehlerursache

1. Die Batterieverbindung ist locker
2. Abfallen der Steuerverbindung bei der Geschwindigkeitsregelung
3. Das Motoranschlusskabel ist locker oder fällt ab.
4. Der Bremshebel kehrt nicht zurück oder der Bremsschalter ist defekt

Lösung

1. Überprüfen Sie, ob das Anschlusskabel fest verbunden ist
2. Ob die Steckerverbindung stabil ist oder nicht
3. erneut verbinden und befestigen
4. Überprüfen Sie den Bremshebel und den Bremsschalter

9-2 Fehler bei der Geschwindigkeitsregelung oder niedrige Höchstgeschwindigkeit
Fehlerursache

1. Die Batteriespannung ist zu niedrig
2. Die Geschwindigkeitsregelung ist defekt

Lösung

1. Laden Sie die Batterie vollständig auf
2. Senden Sie es zur Wartung nach dem Verkauf und ersetzen Sie die Geschwindigkeitsregelung.

9-3 Kurze Reichweite nach einer Ladung
Fehlerursache

1. Reifendruck ist unzureichend
2. unzureichende Ladung oder Ladegerätfehler
3. Bremseinstellung ist falsch, Fahrwiderstand ist zu groß
4. Batteriealterung oder -schaden
5. mehr bergauf, Gegenwind, häufiges Beschleunigen und Abbremsen, hohe Belastung

Lösung

1. Laden Sie den Reifen auf den richtigen Druck auf.
2. ausreichend Strom oder überprüfen Sie den Kontakt des Ladesteckers.
3. die Bremse neu einstellen.
4. Batterie ersetzen
5. es ist normal, die Reichweite in dieser Umgebung zu reduzieren

9-4 Ladefehler
Fehlerursache

1. Ladegerätstecker lose oder abgezogen
2. Stecker des Batteriesteckers lose

Lösung

1. Batterieabdeckung öffnen und fest einstecken
2. Öffnen Sie die Batterieabdeckung und stecken Sie sie ein

9-5 Ungewöhnliche Geräusche der Fahrzeugkarosserie während der Fahrt
Fehlerursache

1. Kettenspannung ist nicht angemessen

Lösung

1. Stellen Sie die Kettenspannung ein.

9-6 weitere Fehler
Fehlerursache

1. wenn Sie auf Fehler oder unbestimmte Fehler stoßen, die unter den obigen Anweisungen nicht ausgeschlossen werden können.

Lösung

1. Im oben genannten Fall kontaktieren Sie bitte den Lieferanten oder die Reparaturstation, entsperren Sie die oben genannten Teile nicht, da Sie sonst die Garantieverpflichtung des Unternehmens verlieren.

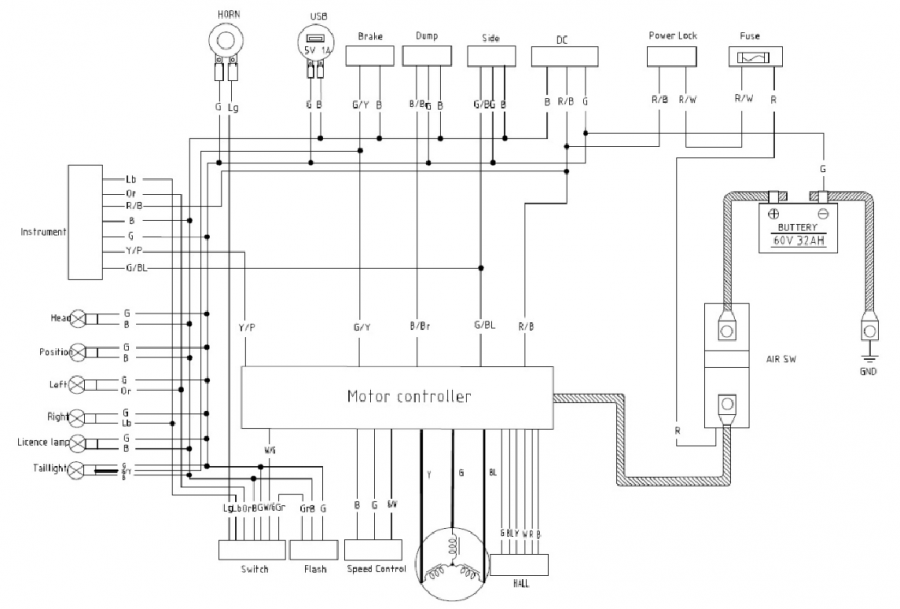

Elektrischer Schaltplan des Fahrzeugs

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

SUR-RON Light Bee Handbuch herunterladen

Verfügbare Sprachen
