Imax B6 Handbuch

Einführung

Dieses Produkt ist ein Schnellladegerät mit einem Hochleistungs-Mikroprozessor und einer spezialisierten Betriebssoftware. Bitte lesen Sie dieses gesamte Bedienungshandbuch vollständig und aufmerksam, bevor Sie dieses Produkt verwenden, da es eine breite Palette von Informationen zu Betrieb und Sicherheit abdeckt. Oder verwenden Sie dieses Produkt bitte in Begleitung eines Spezialisten!

Besondere Merkmale

Optimierte Betriebssoftware
Das IMAX-B6 verfügt über die sogenannte AUTO-Funktion, die den Ladestrom während des Lade- oder Entladevorgangs einstellt. Insbesondere bei Lithiumbatterien kann dies ein Überladen verhindern, das aufgrund eines Benutzerfehlers zu einer Explosion führen kann. Es kann den Stromkreis automatisch trennen und alarmieren, sobald eine Fehlfunktion erkannt wird. Alle Programme dieses Produkts wurden durch eine bidirektionale Verknüpfung und Kommunikation gesteuert, um maximale Sicherheit zu erreichen und Probleme zu minimieren. Alle Einstellungen können von den Benutzern konfiguriert werden!

Interner unabhängiger Lithium-Batterie-Balancer
Das IMAX-B6 verwendet einen Einzelzellen-Spannungsbalancer. Es ist nicht notwendig, einen externen Balancer für das Balanceladen anzuschließen.

Entladen von Einzelzellen-Batterien mit Balancierung
Während des Entladevorgangs kann das IMAX-B6 jede Zelle des Akkus einzeln überwachen und balancieren. Eine Fehlermeldung wird angezeigt und der Vorgang wird automatisch beendet, wenn die Spannung einer einzelnen Zelle abnormal ist.

Anpassbar an verschiedene Arten von Lithiumbatterien
Das IMAX-B6 ist an verschiedene Arten von Lithiumbatterien anpassbar, wie z.B. Li-Ion, LiPo und die neuen LiFe-Batterieserien.

Schnell- und Speichermodus für Lithiumbatterien
Die Zwecke des Ladens von Lithiumbatterien variieren. Die 'fast' (schnelle) Ladung reduziert die Ladedauer, während der 'store' (Speicher-) Zustand die Endspannung Ihrer Batterie kontrollieren kann, um sie lange zu lagern und die Nutzungsdauer der Batterie zu schützen.

PC-basierte Analyse mittels USB-Kommunikation
Das IMAX-B6 bietet ein PC-basiertes Programm, das die Eigenschaften der Batterie über den USB-Anschluss analysieren kann. Es zeigt ein Diagramm der Spannungs-, Strom- und Kapazitätskurven. Es zeigt auch die individuelle Spannung jeder Zelle im Lithium-Akkupack. Ein PC-LINK USB-Adapter kann separat erworben werden.

Maximale Sicherheit
Delta-Peak-Empfindlichkeit: Das automatische Ladungsbeendigungsprogramm basiert auf dem Prinzip der Delta-Peak-Spannungserkennung. Wenn die Batteriespannung den Schwellenwert überschreitet, wird der Vorgang automatisch beendet.

Automatische Ladestrombegrenzung
Sie können die Obergrenze des Ladestroms einstellen, wenn Sie Ihre NiCd- oder NiMH-Batterie laden; dies ist nützlich für NiMH-Batterien mit geringer Impedanz und Kapazität im 'AUTO'-Lademodus.

Kapazitätsgrenze
Die Ladekapazität wird immer als Ladestrom multipliziert mit der Zeit berechnet. Wenn die Ladekapazität das Limit überschreitet, wird der Vorgang automatisch beendet, wenn Sie den Maximalwert eingestellt haben.

Temperaturschwelle*
Die interne chemische Reaktion der Batterie führt zu einem Temperaturanstieg der Batterie. Wenn die Temperaturgrenze erreicht wird, wird der Vorgang beendet. * Diese Funktion ist durch den Anschluss einer optionalen Temperatursonde verfügbar, die nicht im Lieferumfang enthalten ist.

Begrenzung der Bearbeitungszeit:
Sie können auch die maximale Bearbeitungszeit begrenzen, um mögliche Defekte zu vermeiden.

Datenspeicher/-ladung
Die Daten von maximal fünf Batterien können zur Benutzerfreundlichkeit gespeichert werden. Sie können die Daten bezüglich der Programmeinstellungen des Akkus für kontinuierliches Laden oder Entladen aufbewahren. Benutzer können diese Daten jederzeit ohne spezielle Programmeinstellungen abrufen.

Zyklisches Laden/Entladen
1 bis 5 zyklische und kontinuierliche Prozesse von Laden>Entladen oder Entladen>Laden sind zur Akku-Auffrischung und -Balancierung durchführbar, um die Aktivität des Akkus zu stimulieren.

Anschlussdiagramm für Lithium-Polymer-Balance-Ladeprogramm
Dieses Diagramm zeigt die korrekte Art und Weise, wie Sie Ihren Akku an das IMAX-B6 anschließen, während Sie *nur* im Balance-Ladeprogramm-Modus laden.

Ein nicht wie in diesem Diagramm gezeigter Anschluss beschädigt dieses Ladegerät.

Die Hauptbatteriekabel müssen zusammen mit dem Balance-Anschlusskabel wie gezeigt angeschlossen werden, bevor Sie Ihren Akku laden

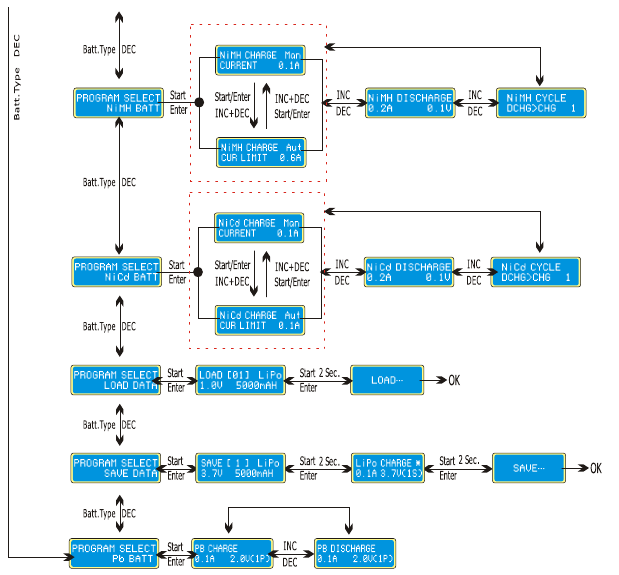

PROGRAMMABLAUFPLAN

ANFÄNGLICHE PARAMETEREINSTELLUNG (BENUTZEREINSTELLUNG)

Standardmäßig wird dieses Ladegerät bei erstmaligem Anschluss an DC 11—18V auf typische Benutzereinstellungen gesetzt. Der Bildschirm zeigt die folgenden Informationen nacheinander an, und der Benutzer kann die Parameter auf jedem Bildschirm ändern.
Wenn Sie den Parameterwert im Programm ändern möchten, drücken Sie die Taste "Start/Enter" (Starten/Bestätigen), um ihn blinken zu lassen, und ändern Sie dann den Wert mit der Taste "INC" (Erhöhen) oder "DEC" (Verringern). Der Wert wird durch einmaliges Drücken der Taste "Start/Enter" (Starten/Bestätigen) gespeichert.

Startbildschirm der Benutzereinstellungen. Der Bildschirm zeigt die Nennspannung des Lithiumakkus an. Es gibt drei Arten von Lithiumbatterien: LiFe (3,3 V), Lilo (3,6 V) oder LiPo (3,7 V). Dies ist sehr wichtig, daher müssen Sie den Akku sorgfältig prüfen und korrekt einstellen. Wenn der Wert vom korrekten Wert abweicht, kann die Batterie während des Ladevorgangs explodieren.
Das IMAX-B6 erkennt die Zellenzahl der Lithiumbatterie automatisch zu Beginn des Lade- oder Entladevorgangs, um falsche Benutzereinstellungen zu vermeiden. Ein tiefentladener Akku kann jedoch fälschlicherweise erkannt werden. Um diesen Fehler zu verhindern, können Sie die Zeitspanne festlegen, in der der Prozessor die Zellenzahl überprüft. Normalerweise reichen 10 Minuten aus, um die Zellenzahl korrekt zu erkennen. Bei Batterien mit größerer Kapazität können Sie die Zeitspanne verlängern. Wenn Sie die Zeitspanne jedoch für Batterien mit kleinerer Kapazität zu lang einstellen, kann der Lade- oder Entladevorgang innerhalb der Zeitspanne mit einer falschen Zellenzahl abgeschlossen werden. Dies kann zu fatalen Folgen führen. Wenn der Prozessor die Zellenzahl zu Beginn des Lade- oder Entladevorgangs falsch erkennt, können Sie die Zeit verlängern. Andernfalls sollten Sie den Standardwert verwenden.

Dies zeigt die Auslösespannung für die automatische Ladebeendigung von NiMH- und NiCd-Batterien an. Der effektive Wert liegt zwischen 5 und 20 mV pro Zelle. Wenn die Auslösespannung höher eingestellt wird, besteht die Gefahr einer Überladung der Batterie; wenn sie niedriger eingestellt wird, besteht die Möglichkeit einer vorzeitigen Beendigung. Bitte beachten Sie die technischen Daten der Batterie. (NiCd Standard: 12mV, NiMH Standard: 7mV)
Eine optionale Funktion, die eine Temperatursonde verwendet, die die Oberfläche des Akkus berührt: Die Temperaturabschaltung kann ein- oder ausgeschaltet werden. Wenn sie eingeschaltet ist, stellen Sie die maximale Temperatur ein, die der Akku während des Ladevorgangs erreichen darf. Sobald ein Akku diese Temperatur während des Ladevorgangs erreicht, wird der Vorgang beendet, um den Akku zu schützen.

Der Akku wird nach Lade-/Entladezyklen warm. Das Programm fügt nach jedem Lade-/Entladezyklus eine Zeitverzögerung ein, um dem Akku ausreichend Zeit zum Abkühlen zu geben, bevor der nächste Lade-/Entladezyklus beginnt. Der gültige Wert liegt zwischen 0 und 60 Minuten.
Wenn der Ladevorgang beginnt, startet gleichzeitig der integrierte Sicherheitstimer. Wenn ein Fehler erkannt wird oder die Abschaltungsschaltung nicht erkennen kann, ob der Akku vollständig geladen ist oder nicht, ist dieses Gerät so programmiert, dass es ein Überladen verhindert. Bitte beachten Sie die folgende Anweisung, um den von Ihnen eingestellten Timer zu berechnen.

Berechnung des Sicherheitstimers
Beim Laden von NiCd- oder NiMH-Akkus dividieren Sie die Kapazität durch den Strom, dividieren das Ergebnis dann durch 11,9 und stellen diese Minutenanzahl als Wert für die Sicherheitstimer-Einstellung ein. Wenn das Ladegerät bei diesem Zeitschwellenwert stoppt, wurden etwa 140 % der Kapazität in den Akku eingespeist.

Zum Beispiel:

Das Programm bietet eine maximale Kapazitätsschutzfunktion. Wenn die Delta-Peak-Spannung nicht erkannt werden kann oder der Sicherheitstimer abläuft, stoppt der Ladevorgang automatisch, wenn die Batterie die vom Benutzer eingestellte maximale Ladekapazität erreicht.
Der Bestätigungston für Benutzeraktionen ertönt jedes Mal, wenn eine Taste gedrückt wird. Der Piepton oder die Melodie ertönt zu verschiedenen Zeitpunkten während des Betriebs, um verschiedene Modusänderungen zu bestätigen. Diese Funktionen können ein- oder ausgeschaltet werden.
Diese Funktion überwacht die Spannung des Eingangsakkus, der zur Stromversorgung dieses Ladegeräts verwendet wird. Wenn die Spannung unter den vom Benutzer eingestellten Wert fällt, wird das Programm zwangsweise beendet, um den Eingangsakku zu schützen.

Lithium (LiPo/Lilo/LiFe) Programm
Das Programm ist nur zum Laden/Entladen von Lithium-Akkus (LiPo/Lilo/LiFe) mit einer Nennspannung von 3,3/3,6/3,7 V/Zelle geeignet. Verschiedene Akkus haben unterschiedliche Ladetechniken. Es gibt zwei Methoden, die als Konstantspannung und Konstantstrom bezeichnet werden. Der Ladestrom variiert je nach Akkukapazität und -spezifikation. Die Endspannung ist sehr wichtig; sie sollte genau mit der Spannung des Akkus übereinstimmen: LiPo ist 4,2 V, Lilo ist 4. IV und LiFe ist 3,6 V. Strom und Spannung des Akkus sollten korrekt eingestellt werden. Wenn Sie die Werte der Parameter ändern möchten, drücken Sie die Taste "START/ENTER" (Starten/Bestätigen), um sie blinken zu lassen, und verwenden Sie dann "DEC" (Verringern) oder "INC" (Erhöhen), um den Wert zu ändern. Drücken Sie dann erneut die Taste "START/ENTER" (Starten/Bestätigen), um den Wert zu speichern.

Laden von Lithiumbatterien

Laden von Lithiumbatterien im Lademodus
Dieser Lademodus ist zum Laden von Li-Po-/Ion-/Fe-Akkus ohne Balancerkabel.
Die linke Seite der ersten Zeile zeigt den von Ihnen gewählten Batterietyp an. Der Wert links in der zweiten Zeile des Ladegeräts ist der vom Benutzer eingestellte Strom. Nach dem Einstellen von Strom und Spannung drücken Sie die Taste "START/ENTER" (Starten/Bestätigen) länger als 3 Sekunden, um den Vorgang zu starten (Ladestrom: 0,1-5,0 A, Spannung: 3,7-22,2 V)
Dies zeigt die von Ihnen eingestellte und vom Prozessor erkannte Zellenzahl an. "R" zeigt die vom Ladegerät erkannte Zellenzahl und "S" ist die von Ihnen auf dem vorherigen Bildschirm eingestellte Zellenzahl. Wenn beide Zahlen identisch sind, können Sie den Ladevorgang durch Drücken der Taste "START/ENTER" (Starten/Bestätigen) starten. Andernfalls drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp), um zum vorherigen Bildschirm zurückzukehren und die Zellenzahl des Akkupacks sorgfältig zu überprüfen, bevor Sie fortfahren.
Dieser Bildschirm zeigt den Echtzeitstatus während des Ladevorgangs an. Drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp) einmal, um den Ladevorgang zu beenden.

BALANCE-LADEN VON LITHIUMBATTERIEN

Die linke Seite der ersten Zeile zeigt den von Ihnen gewählten Batterietyp an. Der Wert links in der zweiten Zeile des Ladegeräts ist der vom Benutzer eingestellte Strom. Nach dem Einstellen von Strom und Spannung drücken Sie die Taste "START/ENTER" (Starten/Bestätigen) länger als 3 Sekunden, um den Vorgang zu starten (Ladestrom: 0,1-5,0 A, Spannung: 3,7-22,2 V)
Dies zeigt die von Ihnen eingestellte und vom Prozessor erkannte Zellenzahl an. "R" zeigt die vom Ladegerät erkannte Zellenzahl und "S" ist die von Ihnen auf dem vorherigen Bildschirm eingestellte Zellenzahl. Wenn beide Zahlen identisch sind, können Sie den Ladevorgang durch Drücken der Taste "START/ENTER" (Starten/Bestätigen) starten. Andernfalls drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp), um zum vorherigen Bildschirm zurückzukehren und die Zellenzahl des Akkupacks sorgfältig zu überprüfen, bevor Sie fortfahren.
Dieser Bildschirm zeigt den Echtzeitstatus während des Ladevorgangs an. Drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp) einmal, um den Ladevorgang zu beenden.

Laden von Lithiumbatterien im Balance-Modus
Diese Funktion dient dazu, die Spannung der Lithium-Polymer-Batteriezellen während des Ladevorgangs auszugleichen. Im Balance-Modus benötigt die Batterie ein Balancerkabel, um an den individuellen Balance-Anschluss auf der rechten Seite des Ladegeräts angeschlossen zu werden. Und Sie müssen das Stromkabel der Batterie an den Ausgang des Ladegeräts anschließen. Das Laden in diesem Modus unterscheidet sich von den normalen Modi, da der integrierte Prozessor die Spannung jeder einzelnen Zelle überwacht und den in jede Zelle eingespeisten Eingangsstrom steuert, um die Spannung jeder einzelnen Zelle auszugleichen.

Schnellladen von Lithiumbatterien

Der Wert auf der linken Seite der zweiten Zeile stellt den Ladestrom ein. Der Wert auf der rechten Seite der zweiten Zeile stellt die Spannung des Akkupacks ein. Nach dem Einstellen von Strom und Spannung drücken Sie die Taste "STAR/ENTER" (Starten/Bestätigen) länger als 3 Sekunden, um den Vorgang zu starten.
Dies zeigt die von Ihnen eingestellte und vom Prozessor erkannte Zellenzahl an. "R" zeigt die vom Ladegerät erkannte Zellenzahl und "S" ist die von Ihnen auf dem vorherigen Bildschirm eingestellte Zellenzahl. Wenn beide Zahlen identisch sind, können Sie den Ladevorgang durch Drücken der Taste "START/ENTER" (Starten/Bestätigen) starten. Andernfalls drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp), um zum vorherigen Bildschirm zurückzukehren und die Zellenzahl des Akkupacks sorgfältig zu überprüfen, bevor Sie fortfahren.
Dieser Bildschirm zeigt den Echtzeitstatus während des Ladevorgangs an. Drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp) einmal, um den Ladevorgang zu beenden.

Laden von Lithiumbatterien im Schnelllademodus
Der Ladestrom wird geringer, wenn er sich dem Ende des Ladevorgangs nähert. Ein spezifischer CV-Prozess wird reduziert, um den Ladevorgang früher zu beenden. Tatsächlich sinkt der Ladestrom auf 1/5, wenn der Ladevorgang 1/10 erreicht. Die Ladekapazität wird etwas geringer sein als beim normalen Laden, aber die Ladezeit wird entsprechend verkürzt.

Lagersteuerung für Lithiumbatterien

Auf diesem Bildschirm können Sie den Strom und die Spannung des Akkupacks einstellen. Durch Laden und Entladen werden die Akkus auf das Spannungsniveau des "storage" (Lager-) Zustands gebracht.
Dieser Bildschirm zeigt den Echtzeitstatus des Ladevorgangs an. Drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp) einmal, um den Ladevorgang zu beenden.

Laden von Lithiumbatterien im Speichermodus
Diese Funktion dient zum Laden/Entladen von Batterien, die nicht sofort verwendet werden. Dieses Programm ist für das Laden oder Entladen von Batterien in einem spezifischen Originalzustand konzipiert. Sie werden nach Typen klassifiziert: 3,75 V Lilo, 3,85 V LiPo und 3,3 V LiFe. Das Programm beginnt mit dem Entladen, wenn der Originalzustand der Batterie das Spannungsniveau des Lagerzustands überschreitet.

ENTLADEN VON LITHIUMBATTERIEN

Der Wert des Entladestroms auf der linken Seite darf 1C nicht überschreiten, und der Wert auf der rechten Seite darf nicht unter der vom Hersteller empfohlenen Spannung liegen, um Tiefentladung zu vermeiden. Drücken Sie die Taste "START/ENTER" (Starten/Bestätigen) länger als 3 Sekunden, um den Entladevorgang zu starten.
Dies zeigt den Echtzeitstatus des Entladens an. Sie können die Taste "BATT TYPE/STOP" (Akkutyp/Stopp) drücken, um das Entladen zu beenden.
Der Prozessor erkennt, dass die Spannung einer Zelle zu niedrig ist.
Die 4. Zelle wurde beschädigt. Der Spannungswert kann null sein, wenn eine Trennung auftritt.

Spannungsausgleich und -überwachung während des Entladevorgangs
Der Prozessor überwacht die Spannung jeder Zelle, wenn sich die Akkupacks im "storage" (Lager-) und "discharging" (Entlade-) Prozess befinden. Wenn die Spannung einer Zelle abnormal ist, zeigt das IMAX-B6 eine Fehlermeldung an und beendet das Programm zwangsweise. Wenn also ein Akkuschaden oder eine Trennung vorliegt, können Sie die Fehlermeldung sehen und "INC" (Erhöhen) drücken, um zu erfahren, welche Zelle beschädigt ist.

LADEN VON NICD-/NIMH-BATTERIEN

Dieses Programm dient zum Laden von NiCd-/NiMH-Batterien, die mit RIC-Modellanwendungen verbunden sind. Sie können die Taste "START/ENTER" (Starten/Bestätigen) drücken, um sie blinken zu lassen, und dann "INC" (Erhöhen) oder "DEC" (Verringern), um den Parameterwert zu ändern. Drücken Sie die Taste "START/ENTER" (Starten/Bestätigen), um den Wert zu speichern.
Der Bildschirm zeigt den Echtzeitstatus an. Drücken Sie die Taste "BATT TYPE/STOP" (Akkutyp/Stopp), um das Programm zu beenden. Es ertönt ein Signalton, der das Ende des Programms anzeigt.

Laden von NiCd-/NiMH-Batterien im Lademodus
Dieses Programm lädt die Batterie mit dem von Ihnen eingestellten Strom. Im "auto" (automatischen) Zustand sollten Sie die Obergrenze des Ladestroms einstellen, um Schäden durch übermäßigen Ladestrom zu vermeiden. Einige Batterien mit geringem Widerstand und geringer Kapazität können im "auto" (automatischen) Lademodus zu einem höheren Strom führen. Im manuellen Modus wird jedoch mit dem von Ihnen eingestellten Strom geladen. Sie können das Stromfeld blinken lassen und "INC" (Erhöhen) und "DEC" (Verringern) gleichzeitig drücken, um zwischen Auto- und manuellem Modus zu wechseln. HINWEIS: Zulässiger Schnellladestrom: 1C-2C

ENTLADEN VON NICD/NIMH AKKUS

Stellen Sie den Ladestrom links und die Endspannung rechts ein. Der Bereich des Ladestroms beträgt 0,1-1,0A; der Bereich der Endspannung beträgt 0,1-25,0V. Drücken Sie die START/ENTER (Start/Eingabe) Taste länger als 3 Sekunden, um das Programm zu starten.
Der Bildschirm zeigt den Entladezustand an. Sie können die START/ENTER (Start/Eingabe) Taste drücken, um den Entladestrom zu ändern. Drücken Sie START/ENTER (Start/Eingabe) erneut, um den Wert zu speichern. Drücken Sie die BATT TYPE/STOP (Akku-Typ/Stopp) Taste, um das Entladen zu beenden. Der ausgegebene Ton signalisiert das Ende des Entladevorgangs.

Lade-/Entlade- und Entlade-/Ladezyklus von NiCd/NiMH Akkus

Sie können die Sequenz links und die Anzahl der Zyklen rechts einstellen. Der Bereich der Zyklusanzahl ist 1-5.
Drücken Sie die BATT TYPE/STOP (Akku-Typ/Stopp) Taste, um das Programm zu beenden. Sie können die START/ENTER (Start/Eingabe) Taste drücken, um den Ladestrom zu ändern. Der Ton signalisiert das Ende des Programms.
Wenn es sich dem Ende nähert, können Sie die Kapazität des geladenen oder entladenen Akkus sehen. Sie können die INC (Erhöhen) oder DEC (Verringern) Taste drücken, um das Ergebnis jedes Zyklus anzuzeigen.

LADEN DES PB AKKUS

Stellen Sie den Ladestrom links und die Nennspannung rechts ein. Der Strombereich beträgt 0,1-5,0A, die Spannung sollte mit dem zu ladenden Akku übereinstimmen. Drücken Sie die START/ENTER (Start/Eingabe) Taste länger als 3 Sekunden, um den Ladevorgang zu starten.
Der Bildschirm zeigt den Entladestatus in Echtzeit an. Drücken Sie die START/ENTER (Start/Eingabe) Taste, um den Entladestrom zu ändern. Drücken Sie die START/ENTER (Start/Eingabe) Taste erneut, um den eingestellten Parameterwert zu speichern. Drücken Sie die BATT TYPE/STOP (Akku-Typ/Stopp) Taste, um das Programm zu beenden.

Laden von Pb (Blei-Säure) Akkus im Lademodus
Dieses Programm ist nur zum Laden von Pb (Blei-Säure) Akkus mit einer Nennspannung von 2 bis 20V geeignet. Pb (Blei-Säure) Akkus unterscheiden sich grundlegend von NiCd/NiMH Akkus. Diese Akkus können nur einen Strom liefern, der im Vergleich zu ihrer Kapazität geringer ist. Dieselbe Einschränkung gilt für den Ladevorgang. Folglich kann der optimale Ladestrom nur 1/10 der Kapazität betragen. Pb Akkus können nicht schnellgeladen werden, bitte befolgen Sie die Anweisungen des Akkuherstellers. Aufgrund der chemischen Eigenschaften von Pb Akkus kann der Abschaltpunkt manchmal schwer zu erkennen sein. Wir empfehlen dem Benutzer, die CAPACITY CUT OFF (Kapazitätsabschaltung) Funktion zum Schutz des Akkus zu verwenden. Sie können die START/ENTER (Start/Eingabe) Taste drücken, damit es blinkt, und den Wert der Parameter mit der INC (Erhöhen) oder DEC (Verringern) Taste ändern; drücken Sie die START/ENTER (Start/Eingabe) Taste, um den Wert zu speichern.

Entladen des Pb Akkus

Stellen Sie den Ladestrom links und die Nennspannung rechts ein. Der Entladestrombereich beträgt 0,1-1,0A, die Spannung sollte mit dem zu ladenden Akku übereinstimmen. Drücken Sie die START/ENTER (Start/Eingabe) Taste länger als 3 Sekunden, um den Ladevorgang zu starten.
Der Bildschirm zeigt den Entladestatus in Echtzeit an. Drücken Sie die START/ENTER (Start/Eingabe) Taste, um den Entladestrom zu ändern. Drücken Sie START/ENTER (Start/Eingabe) erneut, um den eingestellten Parameterwert zu speichern. Drücken Sie die BATT TYPE/STOP (Akku-Typ/Stopp) Taste, um das Programm zu beenden.

SPEICHERDATENPROGRAMM

Für Ihre Bequemlichkeit verfügt der IMAX-B6 über ein Datenspeicher- und Ladeprogramm. Es kann fünf Akkudaten speichern, die die jeweiligen Spezifikationen der Akkus darstellen. Sie können die Daten beim Laden oder Entladen wieder abrufen, ohne das Programm erneut einrichten zu müssen. Drücken Sie die START/ENTER (Start/Eingabe) Taste, damit es blinkt, und verwenden Sie INC (Erhöhen) oder DEC (Verringern), um den Parameter einzustellen.

Datenladeprogramm

Dieses Programm dient dazu, die im "save data" (Speicherdaten) Programm gespeicherten Daten zu laden. Drücken Sie die START/ENTER (Start/Eingabe) Taste, damit das Datenfeld blinkt, und drücken Sie INC (Erhöhen) oder DEC (Verringern) länger als 3 Sekunden, um die Daten zu laden.

Wählen Sie die Datennummer, die Sie abrufen möchten. Die Daten, die Sie abrufen möchten, werden angezeigt.
Daten werden geladen.

VERSCHIEDENE INFORMATIONEN IM PROGRAMM

Sie können während des Lade- und Entladevorgangs verschiedene Informationen auf dem LCD-Bildschirm abfragen. Drücken Sie die DEC (Verringern) Taste, das Ladegerät zeigt die Benutzereinstellungen an. Sie können die INC (Erhöhen) Taste drücken, um die Spannung jeder Zelle zu überwachen, während der Akku an jeden Port des Ladegeräts angeschlossen ist.

WARN- UND FEHLERMELDUNGEN

Der IMAX-B6 verfügt über eine Vielzahl von Funktionen, mit denen die Systeme Prozesse und den Zustand der Elektronik überprüfen können. Im Fehlerfall zeigt der Bildschirm die Fehlerursache an und gibt einen akustischen Ton aus.

	Falsche Polarität angeschlossen.
	Akkuverbindung unterbrochen.
	Kurzschluss des Ausgangs.
	Eingangsspannungs-Schutz.
	Die Spannung des Akkupacks wurde falsch ausgewählt!
	Das Ladegerät ist aus irgendeinem Grund defekt. Suchen Sie professionellen Rat.
	Die Spannung ist niedriger als eingestellt. Bitte überprüfen Sie die Zellenzahl im Akkupack.
	Die Spannung ist höher als eingestellt. Bitte überprüfen Sie die Zellenzahl im Akkupack.
	Die Spannung einer Zelle im Akkupack ist zu niedrig, bitte überprüfen Sie die Spannung jeder Zelle.
	Die Spannung einer Zelle im Akkupack ist zu hoch; bitte überprüfen Sie die Spannung jeder Zelle.
	Falscher Anschluss des Steckers erkannt; bitte überprüfen Sie Stecker und Kabel.
	Der Prozessor kann den Speisestrom nicht steuern, bitte reparieren Sie ihn.

EMPFOHLENES ZUBEHÖR

60W Schaltnetzteil	Software-Kit	Temperatursensorkabel	EH Adapter
XH Adapter	HP/PQ Adapter	TP/FP Adapter	Dean Ladekabel
Tamiya Ladekabel	TRAXXAS Ladekabel	Glühkerzen-Ladekabel	Bullet Ladekabel
EC3 Ladekabel	Krokodilklemmen-Ladekabel	Futaba RX Ladekabel

MAXIMALE SCHALTKREISLEISTUNGSTABELLE

Die Gesamtleistung dieses Ladegeräts; (1) Laden: 50 Watt, (2) Entladen: 5 Watt. Bei einer Akkuspannung von mehr als 10V wird der tatsächlich an den Akku gelieferte Ladestrom automatisch begrenzt. Der tatsächliche Speisestrom ist wie folgt;

TECHNISCHE DATEN

WARN- UND SICHERHEITSHINWEISE

UND SICHERHEITSHINWEISE
Diese Warn- und Sicherheitshinweise sind besonders wichtig. Bitte befolgen Sie die Anweisungen für maximale Sicherheit; andernfalls können Ladegerät und Akku beschädigt werden oder es kann im schlimmsten Fall zu einem Brand kommen.

	Lassen Sie das Ladegerät niemals unbeaufsichtigt, wenn es an die Stromversorgung angeschlossen ist. Sollte eine Fehlfunktion festgestellt werden, BEENDEN SIE DEN VORGANG SOFORT und schlagen Sie im Bedienungshandbuch nach.
	Halten Sie das Ladegerät fern von Staub, Feuchtigkeit, Regen, Hitze, direkter Sonneneinstrahlung und Vibrationen. Lassen Sie es niemals fallen.
	Die zulässige Eingangsspannung beträgt 11—18V DC
	Dieses Ladegerät und der Akku sollten auf einer hitzebeständigen, nicht brennbaren und nicht leitenden Oberfläche platziert werden. Legen Sie sie niemals auf einen Autositz, Teppich oder Ähnliches. Halten Sie alle entflammbaren, flüchtigen Materialien vom Betriebsbereich fern.
	Stellen Sie sicher, dass Sie die Spezifikationen des zu ladenden oder entladenden Akkus kennen, um sicherzustellen, dass er die Anforderungen dieses Ladegeräts erfüllt. Wenn das Programm falsch eingerichtet wird, können Akku und Ladegerät beschädigt werden. Eine Überladung kann Brand oder Explosion verursachen. Diese Garantie ist nicht gültig für Schäden oder Folgeschäden, die durch Missbrauch oder Nichteinhaltung der in diesem Handbuch beschriebenen Verfahren entstehen.

Um Kurzschlüsse zwischen den Ladeleitungen zu vermeiden, schließen Sie das Ladekabel immer zuerst an das Ladegerät und dann an den Akku an. Kehren Sie die Reihenfolge beim Trennen um.
Schließen Sie niemals mehr als einen Akkupack gleichzeitig an dieses Ladegerät an.
Versuchen Sie niemals, die folgenden Akkutypen zu laden oder zu entladen.

Ein Akkupack, der aus verschiedenen Zelltypen (einschließlich unterschiedlicher Hersteller) besteht
Ein Akku, der bereits vollständig geladen oder nur leicht entladen ist.
Nicht wiederaufladbare Batterien (Explosionsgefahr).
Akkus, die eine andere Ladetechnik als NiCd, NiMH, LiPo oder Gelzellen (Pb, Blei-Säure) erfordern.
Ein fehlerhafter oder beschädigter Akku.
Ein Akku, der mit einer integrierten Ladeschaltung oder einer Schutzschaltung ausgestattet ist. Akkus, die in einem Gerät installiert sind oder elektrisch mit anderen Komponenten verbunden sind.
Akkus, bei denen der Hersteller nicht ausdrücklich angegeben hat, dass sie für die Ströme geeignet sind, die das Ladegerät während des Ladevorgangs liefert.

Bitte beachten Sie die folgenden Punkte, bevor Sie mit dem Laden beginnen:
Haben Sie das passende Programm für den Akkutyp ausgewählt, den Sie laden?
Haben Sie einen geeigneten Strom zum Laden oder Entladen eingestellt?
Haben Sie die Akkuspannung überprüft? Lithium-Akkupacks können parallel und in Reihe geschaltet werden, d.h. ein 2-Zellen-Pack kann 3,7 V (parallel) oder 7,4 V (in Reihe) haben.
Haben Sie überprüft, ob alle Verbindungen fest und sicher sind? Stellen Sie sicher, dass an keiner Stelle im Stromkreis Wackelkontakte bestehen.

Laden
Während des Ladevorgangs wird eine bestimmte Menge elektrischer Energie in den Akku eingespeist. Die Lademenge wird berechnet, indem der Ladestrom mit der Ladezeit multipliziert wird. Der maximal zulässige Ladestrom variiert je nach Akkutyp oder dessen Leistung und ist den Informationen des Akkuherstellers zu entnehmen. Nur Akkus, die ausdrücklich als schnellladefähig angegeben sind, dürfen mit Strömen geladen werden, die über dem Standardladestrom liegen.
Schließen Sie den Akku an die Klemmen des Ladegeräts an: Rot ist positiv und Schwarz ist negativ. Aufgrund des Widerstandsunterschieds zwischen Kabel und Stecker kann das Ladegerät den Widerstand des Akkupacks nicht erkennen. Die wesentliche Voraussetzung für eine einwandfreie Funktion des Ladegeräts ist, dass die Ladeleitung einen ausreichenden Leiterquerschnitt aufweist und hochwertige, üblicherweise vergoldete Stecker an beiden Enden angebracht sein sollten.
Beachten Sie immer das Handbuch des Akkuherstellers bezüglich Lademethoden, empfohlenem Ladestrom und Ladezeit. Insbesondere Lithium-Akkus sollten streng nach den vom Hersteller bereitgestellten Ladeanweisungen geladen werden.
Besondere Aufmerksamkeit sollte dem Anschluss von Lithium-Akkus gewidmet werden.
Versuchen Sie nicht, den Akkupack eigenmächtig zu zerlegen.
Bitte beachten Sie, dass Lithium-Akkupacks parallel und in Reihe geschaltet werden können. Bei der Parallelschaltung wird die Kapazität des Akkus berechnet, indem die Kapazität einer einzelnen Batterie mit der Anzahl der Zellen multipliziert wird, wobei die Gesamtspannung gleich bleibt. Ein Spannungsungleichgewicht kann Brand oder Explosion verursachen. Lithium-Akkus wird empfohlen, in Reihe geladen zu werden.

Entladen
Der Hauptzweck der Entladung besteht darin, die Restkapazität des Akkus zu entfernen oder die Spannung des Akkus auf ein definiertes Niveau zu reduzieren. Dem Entladevorgang sollte die gleiche Aufmerksamkeit wie dem Ladevorgang gewidmet werden. Die endgültige Entladespannung sollte korrekt eingestellt werden, um eine Tiefentladung zu vermeiden. Lithium-Akkus dürfen nicht unter die Mindestspannung entladen werden, da dies sonst zu einem schnellen Kapazitätsverlust oder einem Totalausfall führt. Im Allgemeinen müssen Lithium-Akkus nicht entladen werden. Bitte achten Sie auf die Mindestspannung des Lithium-Akkus, um diesen zu schützen.
Einige wiederaufladbare Akkus weisen einen Memory-Effekt auf. Wenn sie teilweise genutzt und wieder aufgeladen werden, bevor die vollständige Ladung erreicht ist, merken sie sich dies und nutzen beim nächsten Mal nur diesen Teil ihrer Kapazität. Dies ist ein 'Memory-Effekt' (Memory-Effekt). Es wird gesagt, dass NiCd- und NiMH-Akkus unter dem Memory-Effekt leiden. NiCd hat einen stärkeren Memory-Effekt als NiMH.
Es wird empfohlen, Lithium-Akkus nur teilweise statt vollständig zu entladen. Häufiges vollständiges Entladen sollte möglichst vermieden werden. Laden Sie den Akku stattdessen öfter oder verwenden Sie einen Akku mit größerer Kapazität. Die volle Kapazität kann erst erreicht werden, nachdem er 10 oder mehr Ladezyklen durchlaufen hat. Der zyklische Prozess des Ladens und Entladens optimiert die Kapazität des Akkupacks.
