Imax B6AC Handbuch

EINLEITUNG

Dieses Produkt ist ein Schnellladegerät mit einem Hochleistungs-Mikroprozessor und einer spezialisierten Betriebssoftware.
Bitte lesen Sie dieses gesamte Bedienungshandbuch vollständig und aufmerksam durch, bevor Sie dieses Produkt verwenden, da es eine breite Palette von Informationen zu Betrieb und Sicherheit enthält. Oder verwenden Sie dieses Produkt bitte in Begleitung eines Spezialisten!

PRODUKTÜBERSICHT

BESONDERE MERKMALE

Optimierte Betriebssoftware
Der B6AC verfügt über die sogenannte AUTO-Funktion, die den Ladestrom während des Lade- oder Entladevorgangs einstellt. Insbesondere bei Lithium-Akkus kann dies ein Überladen verhindern, das durch Benutzerfehler zu einer Explosion führen kann. Es kann den Stromkreis automatisch trennen und alarmieren, sobald eine Fehlfunktion erkannt wird. Alle Programme dieses Produkts wurden über eine bidirektionale Verbindung und Kommunikation gesteuert, um maximale Sicherheit zu gewährleisten und Probleme zu minimieren. Alle Einstellungen können vom Benutzer konfiguriert werden!

Interner unabhängiger Lithium-Akku-Balancer
Der B6AC verwendet einen Einzelzellen-Spannungsbalancer. Es ist nicht notwendig, einen externen Balancer für das Balanceladen anzuschließen.

Balanciertes Entladen einzelner Akkuzellen
Während des Entladevorgangs kann der B6AC jede Zelle des Akkus einzeln überwachen und ausgleichen. Eine Fehlermeldung wird angezeigt und der Vorgang wird automatisch beendet, wenn die Spannung einer einzelnen Zelle anormal ist.

Anpassbar an verschiedene Lithium-Akkutypen
Der B6AC ist an verschiedene Arten von Lithium-Akkus anpassbar, wie Li-ion, LiPo und die neue LiFe-Serie von Akkus.

Schnell- und Speichermodus für Lithium-Akkus
Die Zwecke zum Laden von Lithium-Akkus variieren: Der 'Schnell'-Ladevorgang reduziert die Ladedauer, während der 'Lager'-Zustand die Endspannung Ihres Akkus steuern kann, um ihn lange zu lagern und die Nutzungsdauer des Akkus zu schützen.

Maximale Sicherheit
Delta-Peak-Empfindlichkeit: Das automatische Ladeabbruchprogramm basiert auf dem Prinzip der Delta-Peak-Spannungserkennung. Wenn die Akkuspannung den Schwellenwert überschreitet, wird der Vorgang automatisch beendet.

Automatische Ladestrombegrenzung
Sie können die Obergrenze des Ladestroms beim Laden Ihres NiCd- oder NiMH-Akkus einstellen; dies ist nützlich für NiMH-Akkus mit niedriger Impedanz und Kapazität im 'AUTO'-Lademodus.

Kapazitätsgrenze
Die Ladekapazität wird immer als Ladestrom multipliziert mit der Zeit berechnet. Wenn die Ladekapazität das Limit überschreitet, wird der Vorgang automatisch beendet, sobald Sie den Maximalwert eingestellt haben.

Temperaturschwelle*
Die interne chemische Reaktion des Akkus führt dazu, dass die Temperatur des Akkus ansteigt. Wenn die Temperaturgrenze erreicht ist, wird der Vorgang beendet.
* Diese Funktion ist durch den Anschluss einer optionalen Temperatursonde verfügbar, die nicht in unserem Paket enthalten ist.

Verarbeitungszeitbegrenzung:
Sie können auch die maximale Verarbeitungszeit begrenzen, um mögliche Defekte zu vermeiden.

Eingangsleistungsüberwachung
Um die als Gleichstromeingangsleistung verwendete Autobatterie vor Beschädigung zu schützen, wird ihre Spannung kontinuierlich überwacht. Wenn sie unter die untere Grenze fällt, wird der Vorgang automatisch beendet.

Datenspeicherung/-laden
Die Daten von maximal fünf Akkus können zur Benutzerfreundlichkeit gespeichert werden. Sie können die Daten bezüglich der Programmeinstellungen des Akkus für kontinuierliches Laden oder Entladen speichern. Benutzer können diese Daten jederzeit ohne spezielle Programmeinstellung abrufen.

Zyklisches Laden/Entladen
Ein 1- bis 5-maliger zyklischer und kontinuierlicher Prozess von Laden>Entladen oder Entladen>Laden ist zur Akku-Auffrischung und zum Balancieren betriebsbereit, um die Aktivität des Akkus zu stimulieren.

TECHNISCHE DATEN

ANSCHLUSSPLAN FÜR LITHIUM-POLYMER-BALANCE-LADEPROGRAMM

Dieses Diagramm zeigt die korrekte Art, Ihren Akku an das B6AC-Ladegerät anzuschließen, ausschließlich beim Laden im Balance-Lade-Programmmodus.

Ein Nicht-Anschließen, wie in diesem Diagramm gezeigt, beschädigt dieses Ladegerät.

Die Hauptakkukabel müssen zusammen mit dem Balance-Anschlusskabel, wie gezeigt, vor dem Laden Ihres Akkus angeschlossen werden.

Wenn Sie Krokodilklemmen wie im obigen Diagramm gezeigt verwenden, beachten Sie bitte, dass sie sich nicht berühren dürfen!

Das Ladegerät muss an eine geerdete Steckdose angeschlossen werden.

WARN- UND SICHERHEITSHINWEISE

Diese Warn- und Sicherheitshinweise sind besonders wichtig. Bitte befolgen Sie die Anweisungen für maximale Sicherheit; andernfalls können Ladegerät und Akku beschädigt werden oder im schlimmsten Fall einen Brand verursachen.

Lassen Sie das Ladegerät niemals unbeaufsichtigt, wenn es an die Stromversorgung angeschlossen ist. Wenn eine Fehlfunktion festgestellt wird, BEENDEN SIE DEN VORGANG SOFORT und schlagen Sie im Bedienungshandbuch nach.

Halten Sie das Ladegerät von Staub, Feuchtigkeit, Regen, Hitze, direkter Sonneneinstrahlung und Vibrationen fern. Lassen Sie es niemals fallen.

Die zulässige Eingangsspannung beträgt 11-18V DC/110-240VAC

Dieses Ladegerät und der Akku sollten auf eine hitzebeständige, nicht brennbare und nicht leitende Oberfläche gestellt werden. Legen Sie sie niemals auf einen Autositz, Teppich oder Ähnliches. Halten Sie alle brennbaren, flüchtigen Materialien vom Betriebsbereich fern.

Stellen Sie sicher, dass Sie die Spezifikationen des zu ladenden oder entladenden Akkus kennen, um sicherzustellen, dass er die Anforderungen dieses Ladegeräts erfüllt. Wenn das Programm falsch eingestellt ist, können Akku und Ladegerät beschädigt werden. Dies kann aufgrund von Überladung Brand oder Explosion verursachen. Diese Garantie ist nicht gültig für Schäden oder Folgeschäden, die aus einem Missbrauch oder der Nichtbeachtung der in diesem Handbuch beschriebenen Verfahren entstehen.

NiCd/NiMH
Spannungsniveau: 1.2V/Zelle
Zulässiger Schnellladestrom: IC-2C (abhängig von der Leistung der Zelle)
Entladespannungs-Abschaltniveau: 0.85V/Zelle (NiCd), 1.0V/Zelle (NiMH)

Li-ion
Spannungsniveau: 3.6V/Zelle Max. Ladespannung: 4.1 V/Zelle
Zulässiger Schnellladestrom: 1C oder weniger
Min. Entladespannungs-Abschaltniveau: 2.5V/Zelle oder höher

LiPo
Spannungsniveau: 3.7V/Zelle Max. Ladespannung: 4.2V/Zelle
Zulässiger Schnellladestrom: 1C oder weniger
Entladespannungs-Abschaltniveau: 3.0V/Zelle oder höher

LiFe
Spannungsniveau: 3.3V/Zelle
Max. Ladespannung: 3.6V/Zelle
Zulässiger Schnellladestrom: 4C oder weniger
Entladespannungs-Abschaltniveau: 2.0V/Zelle oder höher

Pb
Spannungsniveau: 2.0V/Zelle (Blei-Säure)
Max. Ladespannung: 2.46V/Zelle
Zulässiger Schnellladestrom: 0.4C oder weniger
Entladespannungs-Abschaltniveau: 1.75V/Zelle oder höher

Um einen Kurzschluss zwischen den Ladekabeln zu vermeiden, schließen Sie das Ladekabel immer zuerst an das Ladegerät und dann an den Akku an. Kehren Sie die Reihenfolge beim Trennen um.

Schließen Sie niemals mehr als einen Akkupack gleichzeitig an dieses Ladegerät an.

Versuchen Sie niemals, die folgenden Akkutypen zu laden oder zu entladen.

Ein Akkupack, der aus verschiedenen Zellentypen (einschließlich verschiedener Hersteller) besteht

Ein Akku, der bereits vollständig geladen oder nur leicht entladen ist.

Nicht wiederaufladbare Batterien (Explosionsgefahr).

Akkus, die eine andere Ladetechnik als NiCd, NiMh, LiPo oder Gelzellen (Pb, Blei-Säure) erfordern.

Ein fehlerhafter oder beschädigter Akku.

Ein Akku, der mit einer integrierten Ladeschaltung oder einer Schutzschaltung ausgestattet ist.

Akkus, die in einem Gerät installiert sind oder elektrisch mit anderen Komponenten verbunden sind.

Akkus, die vom Hersteller nicht ausdrücklich als geeignet für die Ströme angegeben sind, die das Ladegerät während des Ladevorgangs führt.

Bitte beachten Sie die folgenden Punkte, bevor Sie mit dem Laden beginnen:
Haben Sie das für den zu ladenden Akkutyp geeignete Programm ausgewählt?
Haben Sie einen angemessenen Strom zum Laden oder Entladen eingestellt?
Haben Sie die Akkuspannung überprüft? Lithium-Akkupacks können parallel und in Reihe geschaltet werden, d.h. ein 2-Zellen-Pack kann 3,7 V (parallel) oder 7,4 V (in Reihe) haben.
Haben Sie überprüft, ob alle Verbindungen fest und sicher sind? Stellen Sie sicher, dass es an keiner Stelle im Stromkreis intermittierende Kontakte gibt.

Laden
Während des Ladevorgangs wird eine bestimmte Menge elektrischer Energie in den Akku eingespeist. Die Lademenge wird berechnet, indem der Ladestrom mit der Ladezeit multipliziert wird. Der maximal zulässige Ladestrom variiert je nach Akkutyp oder dessen Leistung und kann den Informationen des Akkuherstellers entnommen werden. Nur Akkus, die ausdrücklich als schnellladefähig angegeben sind, dürfen mit höheren Strömen als dem Standardladestrom geladen werden.
Schließen Sie den Akku an die Klemmen des Ladegeräts an: Rot ist positiv und Schwarz ist negativ. Aufgrund des Widerstandsunterschieds zwischen Kabel und Stecker kann das Ladegerät den Widerstand des Akkupacks nicht erkennen. Die wesentliche Voraussetzung für eine ordnungsgemäße Funktion des Ladegeräts ist, dass das Ladekabel einen ausreichenden Leiterquerschnitt aufweist und hochwertige, normalerweise vergoldete Stecker an beiden Enden angebracht sein sollten.
Beachten Sie immer das Handbuch des Akkuherstellers bezüglich Lademethoden, empfohlenem Ladestrom und Ladezeit. Insbesondere Lithium-Akkus sollten streng nach den vom Hersteller bereitgestellten Ladeanweisungen geladen werden.
Besondere Aufmerksamkeit sollte dem Anschluss von Lithium-Akkus gewidmet werden. Versuchen Sie nicht, den Akkupack eigenmächtig zu zerlegen.
Bitte beachten Sie, dass Lithium-Akkupacks parallel und in Reihe geschaltet werden können. Bei Parallelschaltung wird die Kapazität des Akkus berechnet, indem die Kapazität einer einzelnen Zelle mit der Anzahl der Zellen multipliziert wird, wobei die Gesamtspannung gleich bleibt. Das Ungleichgewicht der Spannung kann Brand oder Explosion verursachen. Lithium-Akkus werden empfohlen, in Reihe geladen zu werden.

Entladen
Der Hauptzweck des Entladens besteht darin, die Restkapazität des Akkus zu entfernen oder die Akkuspannung auf ein definiertes Niveau zu reduzieren. Dem Entladevorgang sollte die gleiche Aufmerksamkeit gewidmet werden wie dem Ladevorgang. Die endgültige Entladespannung sollte korrekt eingestellt werden, um Tiefentladung zu vermeiden. Lithium-Akkus dürfen nicht unter die Mindestspannung entladen werden, da dies sonst zu einem schnellen Kapazitätsverlust oder einem Totalausfall führt. Im Allgemeinen müssen Lithium-Akkus nicht entladen werden. Bitte beachten Sie die Mindestspannung des Lithium-Akkus, um den Akku zu schützen.
Einige wiederaufladbare Akkus haben einen Memory-Effekt. Wenn sie teilweise verwendet und wieder aufgeladen werden, bevor die vollständige Ladung abgeschlossen ist, merken sie sich dies und nutzen beim nächsten Mal nur diesen Teil ihrer Kapazität. Dies ist ein 'Memory-Effekt'. Es wird gesagt, dass NiCd- und NiMH-Akkus unter dem Memory-Effekt leiden. NiCd hat einen stärkeren Memory-Effekt als NiMH.
Lithium-Akkus wird empfohlen, teilweise und nicht vollständig entladen zu werden. Häufiges vollständiges Entladen sollte möglichst vermieden werden. Laden Sie stattdessen den Akku häufiger oder verwenden Sie einen Akku mit größerer Kapazität. Die volle Kapazität kann erst genutzt werden, nachdem der Akku 10 oder mehr Ladezyklen durchlaufen hat. Der zyklische Lade- und Entladevorgang optimiert die Kapazität des Akkupacks.

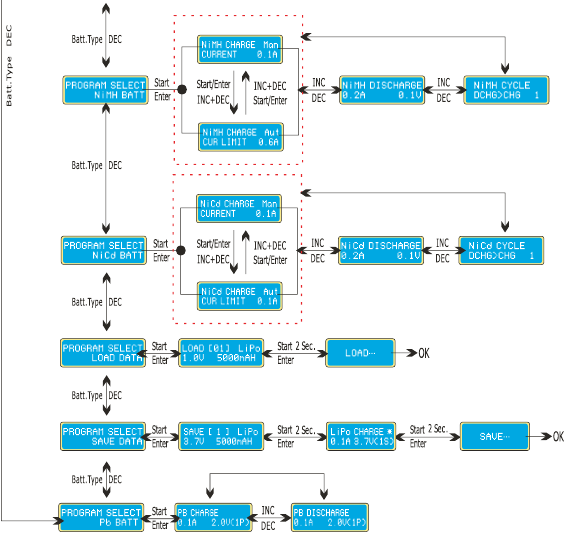

PROGRAMM-FLUSSdiagramm

ANFÄNGLICHE PARAMETER-EINRICHTUNG [BENUTZEREINRICHTUNG]

Standardmäßig wird dieses Ladegerät beim ersten Anschließen an AC 110-240V oder DC 11-18V auf typische Benutzereinstellungen voreingestellt. Der Bildschirm zeigt die folgenden Informationen nacheinander an, und der Benutzer kann die Parameter auf jedem Bildschirm ändern.

Wenn Sie den Parameterwert im Programm ändern müssen, drücken Sie die Taste "Start/Enter" (Start/Eingabe), damit er blinkt, und ändern Sie dann den Wert mit der Taste "INC" (Erhöhen) oder "DEC" (Verringern). Der Wert wird durch einmaliges Drücken der Taste "Start/Enter" (Start/Eingabe) gespeichert.

Startbildschirm der Benutzerkonfiguration.
Der Bildschirm zeigt die Nennspannung des Lithium-Akkus an. Es gibt drei Arten von Lithium-Akkus: LiFe (3.3V), Lilo (3.6V) oder LiPo (3.7V). Dies ist sehr wichtig, daher müssen Sie den Akku sorgfältig prüfen und korrekt einstellen. Wenn der Wert vom korrekten Wert abweicht, kann der Akku während des Ladevorgangs explodieren.
Der B6AC erkennt die Zellenzahl des Lithium-Akkus zu Beginn des Lade- oder Entladevorgangs automatisch, um fehlerhafte Einstellungen durch den Benutzer zu vermeiden. Ein tiefentladener Akku kann jedoch fälschlicherweise erkannt werden. Um diesen Fehler zu verhindern, können Sie eine Zeitspanne festlegen, innerhalb derer der Prozessor die Zellenzahl überprüft. Normalerweise reichen 10 Minuten aus, um die Zellenzahl korrekt zu erkennen. Bei Akkus mit größerer Kapazität können Sie die Zeitspanne verlängern. Wenn Sie die Zeitspanne jedoch für Akkus mit kleinerer Kapazität zu lang einstellen, kann der Lade- oder Entladevorgang innerhalb der Zeitspanne mit einer falschen Zellenzahl abgeschlossen werden. Dies kann zu fatalen Folgen führen. Wenn der Prozessor die Zellenzahl zu Beginn des Lade- oder Entladevorgangs falsch erkennt, können Sie die Zeit verlängern. Andernfalls sollten Sie die Standardwerte verwenden.

Dies zeigt die Auslösespannung für die automatische Ladeabschaltung von NiMH- und NiCd-Akkus. Der effektive Wert reicht von 5 bis 20mV pro Zelle. Wird die Auslösespannung höher eingestellt, besteht die Gefahr einer Überladung des Akkus; wird sie niedriger eingestellt, besteht die Möglichkeit einer vorzeitigen Abschaltung. Bitte beachten Sie die technischen Daten des Akkus. (NiCd Standard: 12mV, NiMH Standard: 7mV)
Eine optionale Funktion unter Verwendung eines Temperatursensors, der die Oberfläche des Akkus berührt, die Temperaturabschaltung kann ein- oder ausgeschaltet werden. Wenn sie eingeschaltet ist, stellen Sie die maximale Temperatur ein, die der Akku während des Ladevorgangs erreichen darf. Sobald ein Akku während des Ladevorgangs diese Temperatur erreicht, wird der Vorgang zum Schutz des Akkus beendet.

Der Akku wird nach Lade-/Entladezyklen warm. Das Programm fügt nach jedem Lade-/Entladevorgang eine Zeitverzögerung ein, um dem Akku genügend Zeit zum Abkühlen zu geben, bevor der nächste Lade-/Entladevorgang beginnt. Der gültige Wert liegt zwischen 0 und 60 Minuten.
Wenn der Ladevorgang startet, beginnt gleichzeitig der integrierte Sicherheitstimer zu laufen. Wenn ein Fehler erkannt wird oder die Abschaltfunktion nicht feststellen kann, ob der Akku vollständig geladen ist, ist dieses Gerät so programmiert, dass eine Überladung verhindert wird. Bitte beachten Sie die untenstehende Anweisung, um den von Ihnen eingestellten Timer zu berechnen.

Berechnung des Sicherheitstimers
Beim Laden von NiCd- oder NiMH-Akkus teilen Sie die Kapazität durch den Strom, dann teilen Sie das Ergebnis durch 11,9 und stellen diese Minutenanzahl als Wert für die Sicherheitstimer-Einstellung ein. Wenn das Ladegerät bei dieser Zeitschwelle gestoppt hat, wurden etwa 140% der Kapazität in den Akku eingespeist.

Zum Beispiel:

Das Programm bietet eine maximale Kapazitätsschutzfunktion. Wenn die Delta-Peak-Spannung nicht erkannt werden kann oder der Sicherheitstimer abläuft, stoppt der Ladevorgang automatisch, wenn der Akku die vom Benutzer eingestellte maximale Ladekapazität erreicht.
Der Piepton zur Bestätigung der Benutzereingabe ertönt jedes Mal, wenn eine Taste gedrückt wird. Der Piepton oder die Melodie ertönt zu verschiedenen Zeiten während des Betriebs, um verschiedene Moduswechsel zu bestätigen. Diese Funktionen können ein- oder ausgeschaltet werden.
Diese Funktion überwacht die Spannung des Eingangsakkus, der zur Stromversorgung dieses Ladegeräts verwendet wird. Wenn die Spannung niedriger ist als der vom Benutzer eingestellte Wert, wird das Programm zwangsweise beendet, um den Eingangsakku zu schützen.

Lithium LiPo/Lilo/LiFe Programm

Das Programm ist nur zum Laden/Entladen von Lithium-Akkus (LiPo/Lilo/LiFe) mit einer Nennspannung von 3.3/3.6/3.7 V/Zelle geeignet. Verschiedene Akkus haben unterschiedliche Ladetechniken. Es gibt zwei Methoden, die als Konstantspannung und Konstantstrom bezeichnet werden. Der Ladestrom variiert je nach Akkukapazität und Spezifikation. Die Endspannung ist sehr wichtig; sie sollte genau mit der Spannung des Akkus übereinstimmen: LiPo ist 4.2V, Lilo ist 4.1V und LiFe ist 3.6V. Strom und Spannung des Akkus sollten korrekt eingestellt werden.
Wenn Sie die Werte der Parameter ändern möchten, drücken Sie die START/ENTER (START/EINGABE)-Taste, damit sie blinkt, und verwenden Sie dann DEC (VERRINGERN) oder INC (ERHÖHEN), um den Wert zu ändern. Drücken Sie dann die START/ENTER (START/EINGABE)-Taste erneut, um den Wert zu speichern.

LADEN VON LITHIUM-AKKUS IM LADEN-MODUS

Laden von Lithium-Akkus

Die linke Seite der ersten Zeile zeigt den von Ihnen gewählten Akkutyp an. Der Wert auf der linken Seite der zweiten Zeile des Ladegeräts ist der vom Benutzer eingestellte Strom. Nach dem Einstellen von Strom und Spannung halten Sie die START/ENTER (START/EINGABE)-Taste länger als 3 Sekunden gedrückt, um den Vorgang zu starten (Ladestrom: 0.1-5.0A, Spannung: 3.7-22.2V).
Dies zeigt die von Ihnen eingestellte Zellenzahl und die vom Prozessor erkannte an. "R" zeigt die vom Ladegerät erkannte Zellenzahl und "S" ist die von Ihnen auf dem vorherigen Bildschirm eingestellte Zellenzahl. Wenn beide Zahlen identisch sind, können Sie den Ladevorgang durch Drücken der START/ENTER (START/EINGABE)-Taste starten. Andernfalls drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um zum vorherigen Bildschirm zurückzukehren und die Zellenzahl des Akkupacks sorgfältig zu überprüfen, bevor Sie fortfahren.
Dieser Bildschirm zeigt den Echtzeitstatus während des Ladevorgangs an. Drücken Sie einmal die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um den Ladevorgang zu beenden.

Laden von Lithium-Akkus im Lademodus

Dieser Lademodus ist zum Laden von Li-Po/Ion/Fe-Akkus ohne Balance-Anschluss.

LADEN VON LITHIUM-AKKUS IM BALANCE-MODUS

Balance-Laden von Lithium-Akkus

Die linke Seite der ersten Zeile zeigt den von Ihnen gewählten Akkutyp an. Der Wert auf der linken Seite der zweiten Zeile des Ladegeräts ist der vom Benutzer eingestellte Strom. Nach dem Einstellen von Strom und Spannung halten Sie die START/ENTER (START/EINGABE)-Taste länger als 3 Sekunden gedrückt, um den Vorgang zu starten (Ladestrom: 0.1-5.0A, Spannung: 3.7-22.2V).
Dies zeigt die von Ihnen eingestellte Zellenzahl und die vom Prozessor erkannte an. "R" zeigt die vom Ladegerät erkannte Zellenzahl und "S" ist die von Ihnen auf dem vorherigen Bildschirm eingestellte Zellenzahl. Wenn beide Zahlen identisch sind, können Sie den Ladevorgang durch Drücken der START/ENTER (START/EINGABE)-Taste starten. Andernfalls drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um zum vorherigen Bildschirm zurückzukehren und die Zellenzahl des Akkupacks sorgfältig zu überprüfen, bevor Sie fortfahren.
Dieser Bildschirm zeigt den Echtzeitstatus während des Ladevorgangs an. Drücken Sie einmal die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um den Ladevorgang zu beenden.

Laden von Lithium-Akkus im Balance-Modus

Diese Funktion dient zum Ausgleich der Spannung von Lithium-Polymer-Akkuzellen während des Ladevorgangs. Im Balance-Modus muss der Akku ein Balance-Kabel haben, um an den individuellen Balance-Port auf der rechten Seite des Ladegeräts angeschlossen zu werden. Und Sie müssen das Stromkabel des Akkus an den Ausgang des Ladegeräts anschließen.
Das Laden in diesem Modus unterscheidet sich von den normalen Modi, da der integrierte Prozessor die Spannung jeder einzelnen Zelle überwacht und den in jede Zelle eingespeisten Eingangsstrom steuert, um die Spannung der einzelnen Zelle auszugleichen.

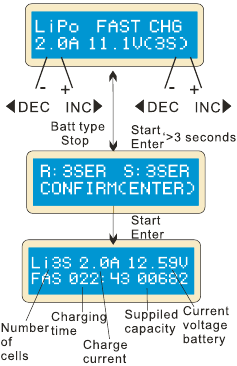

SCHNELLLADEN VON LITHIUM-AKKUS

Der Wert auf der linken Seite der zweiten Zeilen stellt den Ladestrom ein. Der Wert auf der rechten Seite der zweiten Zeilen stellt die Spannung des Akkupacks ein. Nach dem Einstellen von Strom und Spannung halten Sie STAR/ENTER (START/EINGABE) länger als 3 Sekunden gedrückt, um den Vorgang zu starten.
Dies zeigt die von Ihnen eingestellte Zellenzahl und die vom Prozessor erkannte an. "R" zeigt die vom Ladegerät erkannte Zellenzahl und "S" ist die von Ihnen auf dem vorherigen Bildschirm eingestellte Zellenzahl. Wenn beide Zahlen identisch sind, können Sie den Ladevorgang durch Drücken der START/ENTER (START/EINGABE)-Taste starten. Andernfalls drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um zum vorherigen Bildschirm zurückzukehren und die Zellenzahl des Akkupacks sorgfältig zu überprüfen, bevor Sie fortfahren.
Dieser Bildschirm zeigt den Echtzeitstatus während des Ladevorgangs an. Drücken Sie einmal die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um den Ladevorgang zu beenden.

Laden von Lithium-Akkus im Schnelllademodus

Der Ladestrom wird zum Ende des Ladevorgangs hin geringer. Ein spezifischer CV-Prozess wird reduziert, um den Ladevorgang früher zu beenden. Tatsächlich sinkt der Ladestrom auf 1/5, wenn der Ladevorgang 1/10 erreicht. Die Ladekapazität wird etwas kleiner sein als beim normalen Laden, aber die Ladezeit wird entsprechend verkürzt.

LAGERUNGSKONTROLLE VON LITHIUM-AKKUS

Auf diesem Bildschirm können Sie den Strom und die Spannung des Akkupacks einstellen. Laden und Entladen bringen die Akkus auf das Spannungsniveau des "Lagerzustands".
Dieser Bildschirm zeigt den Echtzeitstatus des Ladevorgangs an. Drücken Sie einmal die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um den Ladevorgang zu beenden.

Laden von Lithium-Akkus im Speichermodus

Diese Funktion dient zum Laden/Entladen von Akkus, die nicht sofort verwendet werden. Dieses Programm wurde für das Laden oder Entladen von Akkus in einem bestimmten Originalzustand entwickelt. Sie werden nach Typen klassifiziert: 3.75V Lilo, 3.85V LiPo und 3.3V LiFe. Das Programm beginnt mit dem Entladen, wenn der Originalzustand des Akkus den Spannungspegel des Speichers überschreitet.

ENTLADEN VON LITHIUM-BATTERIEN

Der Wert des Entladestroms auf der linken Seite darf IC nicht überschreiten, und der Wert auf der rechten Seite darf die vom Hersteller empfohlene Spannung nicht unterschreiten, um eine Tiefentladung zu vermeiden. Drücken Sie START/ENTER (START/EINGABE) länger als 3 Sekunden, um das Entladen zu starten.
Dies zeigt den Echtzeitstatus des Entladens an, Sie können die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste drücken, um das Entladen zu stoppen. Der Prozessor erkennt, dass die Spannung einer Zelle zu niedrig ist.
Die 4. Zelle war beschädigt. Der Spannungswert kann Null sein, wenn eine Unterbrechung auftritt.

Spannungsabgleich und Überwachung im Entladeprozess

Der Prozessor überwacht die Spannung jeder Zelle, wenn sich die Akkupacks im "Lager-" und "Entlade"-Prozess befinden. Wenn die Spannung einer Zelle anormal ist, zeigt der B6AC eine Fehlermeldung an und beendet das Programm zwangsweise. Wenn also ein Akkuschaden oder eine Unterbrechung vorliegt, können Sie die Fehlermeldung sehen und INC (ERHÖHEN) drücken, um zu erfahren, welche Zelle beschädigt ist.

LADEN VON NICD/NIMH-AKKUS

Dieses Programm dient zum Laden von NiCd/NiMH-Akkus, die in RIC-Modellen verwendet werden. Sie können die START/ENTER (START/EINGABE)-Taste drücken, um sie blinken zu lassen, und dann IN C (ERHÖHEN) oder DEC (VERRINGERN), um den Parameterwert zu ändern. Drücken Sie die START/ENTER (START/EINGABE)-Taste, um den Wert zu speichern.
Der Bildschirm zeigt den Echtzeitstatus an. Drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um das Programm zu beenden. Ein Ton ertönt, der das Ende des Programms anzeigt.

Laden von NiCd/NiMH-Akkus im Lademodus

Dieses Programm lädt den Akku mit dem von Ihnen eingestellten Strom. Im "Auto"-Zustand sollten Sie die obere Grenze des Ladestroms einstellen, um Schäden durch übermäßigen Ladestrom zu vermeiden. Einige Akkus mit geringem Widerstand und geringer Kapazität können im "Auto"-Lademodus zu einem höheren Strom führen. Im manuellen Modus wird jedoch mit dem von Ihnen eingestellten Strom geladen. Sie können das Stromfeld blinken lassen und INC (ERHÖHEN) und DEC (VERRINGERN) gleichzeitig drücken, um zwischen dem Auto- und dem manuellen Modus zu wechseln.

HINWEIS: Zulässiger Schnellladestrom: 1C-2C

ENTLADEN VON NICD/NIMH-AKKUS

Stellen Sie den Ladestrom links und die Endspannung rechts ein. Der Bereich des Ladestroms beträgt 0.1-1.0A; der Bereich der Endspannung beträgt 0.1-25.0V. Halten Sie die START/ENTER (START/EINGABE)-Taste länger als 3 Sekunden gedrückt, um das Programm zu starten.
Der Bildschirm zeigt den Entladezustand an. Sie können die START/ENTER (START/EINGABE)-Taste drücken, um den Entladestrom zu ändern. Drücken Sie START/ENTER (START/EINGABE) erneut, um den Wert zu speichern. Drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um das Entladen zu beenden. Der ausgegebene Ton signalisiert das Ende des Entladens.

LADE-/ENTLADE- UND ENTLADE-/LADEZYKLUS VON NICD/NIMH-AKKUS

Sie können die Sequenz links und die Anzahl der Zyklen rechts einstellen. Der Bereich der Zykluszahl ist 1-5.
Drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um das Programm zu beenden. Sie können die START/ENTER (START/EINGABE)-Taste drücken, um den Ladestrom zu ändern. Der Ton zeigt das Ende des Programms an.
Wenn es sich dem Ende nähert, können Sie die Kapazität des geladenen oder entladenen Akkus sehen. Sie können die INC (ERHÖHEN)- oder DEC (VERRINGERN)-Taste drücken, um das Ergebnis jedes Zyklus anzuzeigen.

LADEN DES PB-AKKUS

Stellen Sie den Ladestrom links und die Nennspannung rechts ein. Der Strombereich beträgt 0.1-5.0A, die Spannung sollte mit dem zu ladenden Akku übereinstimmen. Halten Sie die START/ENTER (START/EINGABE)-Taste länger als 3 Sekunden gedrückt, um den Ladevorgang zu starten.
Der Bildschirm zeigt den Echtzeit-Entladezustand an. Drücken Sie die START/ENTER (START/EINGABE)-Taste, um den Entladestrom zu ändern. Drücken Sie die START/ENTER (START/EINGABE)-Taste erneut, um den von Ihnen eingestellten Parameterwert zu speichern. Drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um das Programm zu beenden.

Laden von Pb (Blei-Säure)-Akkus im Lademodus

Dieses Programm ist nur zum Laden von Pb (Blei-Säure)-Akkus mit einer Nennspannung von 2 bis 20V geeignet. Pb (Blei-Säure)-Akkus unterscheiden sich vollständig von NiCd/NiMH-Akkus. Diese Akkus können im Vergleich zu ihrer Kapazität nur geringere Ströme liefern. Die gleiche Einschränkung gilt für den Ladevorgang. Folglich kann der optimale Ladestrom nur 1/10 der Kapazität betragen. Pb-Akkus können nicht zum Schnellladen verwendet werden, bitte befolgen Sie die Anweisungen des Akkuherstellers.

Aufgrund der chemischen Eigenschaften von Pb-Akkus kann der Abschaltpunkt manchmal schwer zu erkennen sein. Wir empfehlen dem Benutzer, die Funktion KAPAZITÄTSABSCHALTUNG zu verwenden, um den Akku zu schützen. Sie können die START/ENTER (START/EINGABE)-Taste drücken, um sie blinken zu lassen und den Wert der Parameter mit der INC (ERHÖHEN)- oder DEC (VERRINGERN)-Taste zu ändern. Drücken Sie die START/ENTER (START/EINGABE)-Taste, um den Wert zu speichern.

ENTLADEN DES PB-AKKUS

Stellen Sie den Ladestrom links und die Nennspannung rechts ein. Der Bereich des Entladestroms beträgt 0.1-1.0A, die Spannung sollte mit dem zu ladenden Akku übereinstimmen. Halten Sie die START/ENTER (START/EINGABE)-Taste länger als 3 Sekunden gedrückt, um den Ladevorgang zu starten.
Der Bildschirm zeigt den Echtzeit-Entladezustand an. Drücken Sie die START/ENTER (START/EINGABE)-Taste, um den Entladestrom zu ändern. Drücken Sie die START/ENTER (START/EINGABE)-Taste erneut, um den von Ihnen eingestellten Parameterwert zu speichern. Drücken Sie die BATT TYPE/STOP (AKKU-TYP/STOPP)-Taste, um das Programm zu beenden.

DATENSPEICHERPROGRAMM

Für Ihre Bequemlichkeit verfügt der B6AC über ein Datenspeicher- und Ladeprogramm. Es kann fünf Akkudaten speichern, die die jeweiligen Spezifikationen der Akkus darstellen. Sie können die Daten beim Laden oder Entladen abrufen, ohne das Programm erneut einrichten zu müssen. Drücken Sie die START/ENTER (START/EINGABE)-Taste, damit sie blinkt, und verwenden Sie INC (ERHÖHEN) oder DEC (VERRINGERN), um den Parameter einzustellen.

Die Einstellung des Parameters auf dem Bildschirm beeinflusst den Lade- und Entladevorgang nicht. Sie stellen lediglich die Spezifikation des Akkus dar. Das Beispiel ist ein NiMH-Akkupack mit 12 Zellen und einer Kapazität von 3000mAh.
Stellen Sie den Ladestrom im manuellen Modus oder die Strombegrenzung im Automatikmodus ein. Drücken Sie die INC (ERHÖHEN)- und DEC (VERRINGERN)-Taste gleichzeitig, damit das Stromfeld blinkt, um den Lademodus zu wechseln.
Stellen Sie den Entladestrom und die Endspannung ein.
Stellen Sie die Lade-/Entladesequenz und die Zykluszahl ein.
Speichern der Daten

DATENLADEPROGRAMM

Dieses Programm dient zum Laden der im "Daten speichern"-Programm gespeicherten Daten. Drücken Sie die START/ENTER (START/EINGABE)-Taste, damit das Datenfeld blinkt, und halten Sie INC (ERHÖHEN) oder DEC (VERRINGERN) länger als 3 Sekunden gedrückt, um die Daten zu laden.

Wählen Sie die Datennummer, die Sie abrufen möchten. Die gewünschten Daten werden angezeigt.
Laden der Daten.

VERSCHIEDENE INFORMATIONEN IM PROGRAMM

Sie können während des Lade- und Entladevorgangs verschiedene Informationen auf dem LCD-Bildschirm abfragen. Drücken Sie die DEC-Taste, das Ladegerät zeigt die Benutzereinstellungen an. Sie können die INC-Taste drücken, um die Spannung jeder Zelle zu überwachen, während die Batterie an jeden Anschluss des Ladegeräts angeschlossen ist.

Die finale Spannung wird erreicht, wenn das Programm beendet ist.
Die angezeigte Kapazitätsabschaltfunktion ist aktiviert und der eingestellte Kapazitätswert wird angezeigt.
Der angezeigte Sicherheitstimer ist aktiviert und die Dauer in Minuten.
Die angezeigte Temperaturabschaltfunktion ist aktiviert.
Die externe Temperatur wird angezeigt, wenn der Temperaturfühler verwendet wird.
Die Batterie ist über ein Kabel mit jedem Anschluss verbunden; Sie können die Spannung jeder Zelle im Akkupack überprüfen. Wenn das Kabel mit den Anschlüssen des Ladegeräts verbunden ist, zeigt das Programm die Spannung von bis zu 6 Batterien an.

WARN- UND FEHLERMELDUNGEN

Das B6AC verfügt über eine Vielzahl von Funktionen, um Prozesse und den Zustand der Elektronik zu überprüfen. Im Fehlerfall zeigt der Bildschirm die Fehlerursache an und gibt einen akustischen Ton aus.

Falsche Polarität angeschlossen.

Batterieverbindung unterbrochen.

Kurzschluss am Ausgang.

Eingangsspannung falsch.

Die Spannung des Akkupacks wurde falsch gewählt!

Das Ladegerät ist aus irgendeinem Grund defekt. Suchen Sie professionellen Rat.

Die Spannung ist niedriger als eingestellt. Bitte überprüfen Sie die Zellenzahl im Akkupack.

Die Spannung ist höher als eingestellt. Bitte überprüfen Sie die Zellenzahl im Akkupack.

Die Spannung einer Zelle im Akkupack ist zu niedrig, bitte überprüfen Sie die Spannung jeder Zelle.

Die Spannung einer Zelle im Akkupack ist zu hoch; bitte überprüfen Sie die Spannung jeder Zelle.

Falscher Anschluss des Steckers erkannt; bitte überprüfen Sie den Stecker und das Kabel.

Die interne Temperatur ist zu hoch, bitte abkühlen lassen.

Der Prozessor kann den Lade-/Entladestrom nicht steuern, bitte reparieren Sie ihn.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Imax B6AC Handbuch herunterladen

Verfügbare Sprachen
