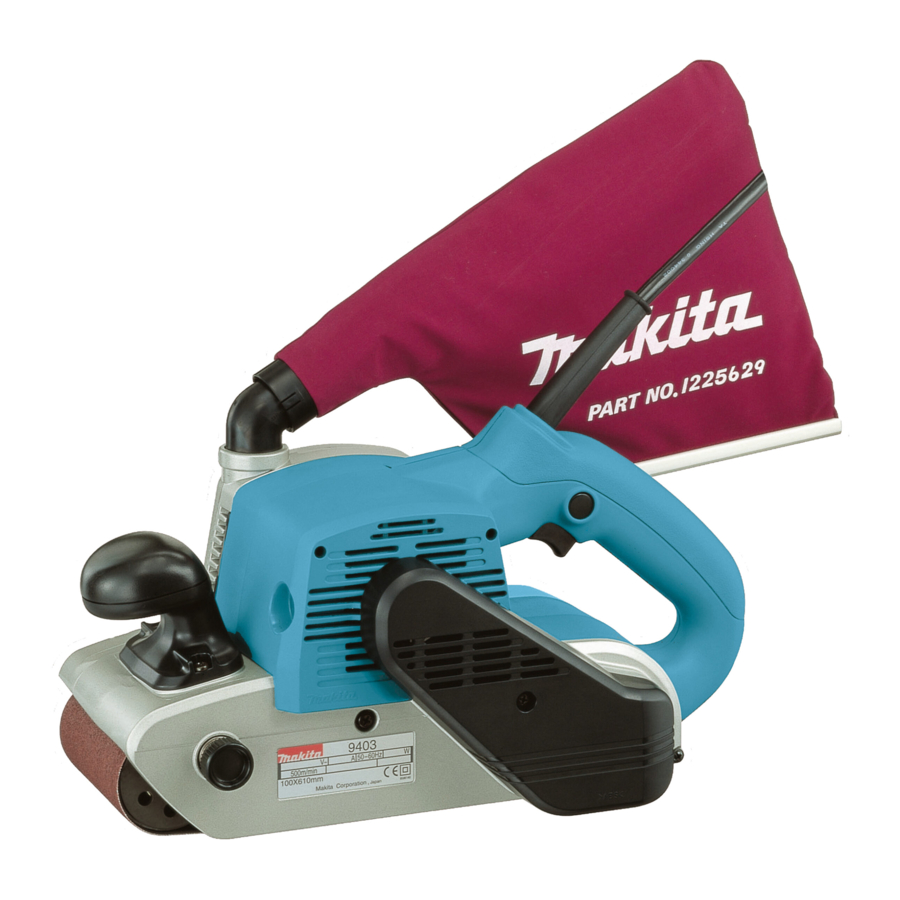

Erklärung der Gesamtansicht

Feststelltaste
Schalterdrücker
Hebel
Einstellknopf
Staubbeutel

Absaugstutzen
Verschluss
Stahlplatte
Kohleplatte

Riemenunterlegscheibe
Grenzmarkierung
Bürstenhalterkappe
Schraubendreher

TECHNISCHE DATEN

Modell 9403
Bandgröße: 100 mm x 610 mm
Bandgeschwindigkeit: 500 m/min
Gesamtlänge: 353 mm
Nettogewicht: 5.7 kg
Schutzklasse: /II

Im Rahmen unseres kontinuierlichen Forschungs- und Entwicklungsprogramms können die hierin enthaltenen Spezifikationen ohne vorherige Ankündigung geändert werden.
Die Spezifikationen können von Land zu Land variieren.
Gewicht gemäß EPTA-Procedure 01/2014
ENE052-1

Verwendungszweck
Das Werkzeug ist zum Schleifen großer Flächen aus Holz, Kunststoff und Metallmaterialien sowie lackierten Oberflächen bestimmt.
ENF002-2

Stromversorgung
Das Werkzeug darf nur an eine Stromversorgung derselben Spannung angeschlossen werden, wie auf dem Typenschild angegeben, und kann nur mit einphasigem Wechselstrom betrieben werden. Es ist doppelt isoliert und kann daher auch an Steckdosen ohne Erdleiter verwendet werden.
GEA010-2

FUNKTIONSBESCHREIBUNG

Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet und der Netzstecker gezogen ist, bevor Sie Einstellungen oder Funktionsprüfungen am Werkzeug vornehmen.

Schalterbetätigung (Abb.1)

Bevor Sie das Werkzeug anschließen, überprüfen Sie immer, ob der Schalterdrücker ordnungsgemäß betätigt wird und beim Loslassen in die Position „OFF“ (AUS) zurückkehrt.

Um das Werkzeug zu starten, ziehen Sie einfach den Schalterdrücker. Lassen Sie den Schalterdrücker los, um das Werkzeug anzuhalten.
Für den Dauerbetrieb ziehen Sie den Schalterdrücker und drücken dann die Feststelltaste hinein.
Um das Werkzeug aus der arretierten Position anzuhalten, ziehen Sie den Schalterdrücker vollständig und lassen ihn dann los.

MONTAGE

Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet und der Netzstecker gezogen ist, bevor Sie Arbeiten am Werkzeug vornehmen.

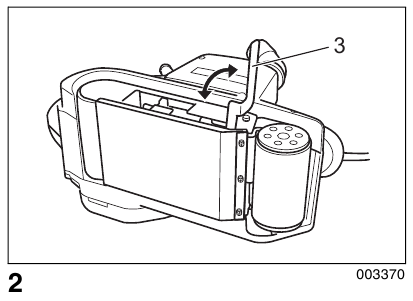

Schleifband installieren oder entfernen (Abb.2&3)
Ziehen Sie den Hebel vollständig heraus und legen Sie das Band über die Rollen, dann bringen Sie den Hebel in die ursprüngliche Position zurück.

Achten Sie beim Einlegen des Bandes darauf, dass die Pfeilrichtung auf der Rückseite des Bandes mit der des Werkzeugs übereinstimmt.

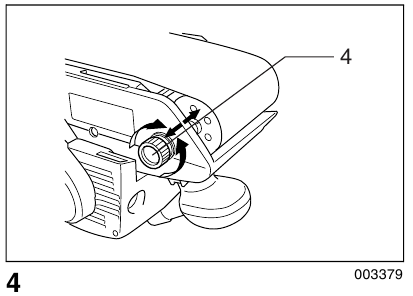

Bandlauf einstellen (Abb.4)
Während das Band läuft, verwenden Sie den Einstellknopf, um den Bandlauf zu zentrieren. Andernfalls kann es zu ausgefransten Bandkanten und Verschleiß am Schleifrahmen kommen.

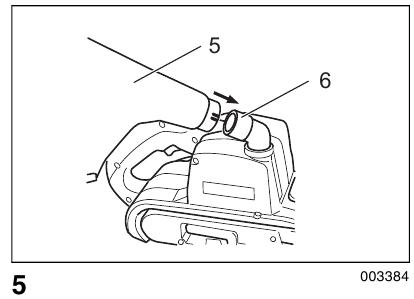

Staubbeutel (Abb.5&6)
Bringen Sie den Staubbeutel am Absaugstutzen an. Der Absaugstutzen ist konisch geformt. Beim Anbringen des Staubbeutels schieben Sie diesen fest auf den Absaugstutzen, so weit es geht, um zu verhindern, dass er während des Betriebs abfällt.
Wenn der Staubbeutel etwa halb voll ist, nehmen Sie ihn vom Werkzeug ab und ziehen Sie den Verschluss heraus. Entleeren Sie den Staubbeutel, indem Sie ihn leicht abklopfen, um anhaftende Partikel zu entfernen, die eine weitere Sammlung behindern könnten.

HINWEIS:

Wenn Sie einen Makita Staubsauger an dieses Werkzeug anschließen, können effizientere und sauberere Arbeitsabläufe durchgeführt werden.

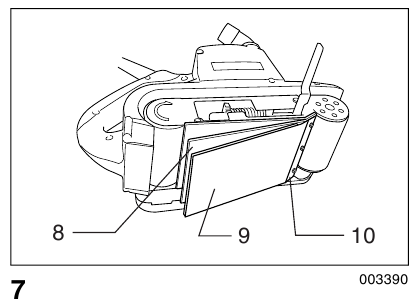

Kohleplatte (Abb.7)
Für eine höhere Schleifleistung und um das Band kühler laufen zu lassen, installieren Sie eine optionale Kohleplatte auf der Stahlplatte, wenn Sie Hartholz oder Stahl schleifen.

Anschluss an Makita Staubsauger
Sauberere Schleifarbeiten können durch den Anschluss des Bandschleifers an einen Makita Staubsauger durchgeführt werden. Beim Anschluss an einen Makita Staubsauger ist ein optionaler Schlauch mit 28 mm Innendurchmesser erforderlich.

BETRIEB

Schleifvorgang

Das Werkzeug sollte nicht mit der Werkstückoberfläche in Berührung kommen, wenn Sie das Werkzeug ein- oder ausschalten. Andernfalls kann es zu einem schlechten Schleifergebnis oder einer Beschädigung des Bandes kommen.

Halten Sie das Werkzeug fest mit beiden Händen. Schalten Sie das Werkzeug ein und warten Sie, bis es die volle Drehzahl erreicht hat. Platzieren Sie das Werkzeug dann vorsichtig auf der Werkstückoberfläche. Halten Sie das Band stets bündig mit dem Werkstück und bewegen Sie das Werkzeug hin und her. Üben Sie niemals Zwang auf das Werkzeug aus. Das Eigengewicht des Werkzeugs übt ausreichenden Druck aus. Übermäßiger Druck kann zum Blockieren, Überhitzen des Motors, Verbrennen des Werkstücks und zu einem möglichen Rückschlag führen.

WARTUNG

Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet und der Netzstecker gezogen ist, bevor Sie versuchen, Inspektionen oder Wartungsarbeiten durchzuführen.
Verwenden Sie niemals Benzin, Waschbenzin, Verdünner, Alkohol oder Ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Kohlebürsten wechseln
Entfernen und überprüfen Sie die Kohlebürsten regelmäßig. Ersetzen Sie diese, wenn sie bis zur Grenzmarkierung abgenutzt sind. Halten Sie die Kohlebürsten sauber und frei gleitend in den Haltern. Beide Kohlebürsten sollten gleichzeitig ersetzt werden. Verwenden Sie nur identische Kohlebürsten. (Abb. 8)

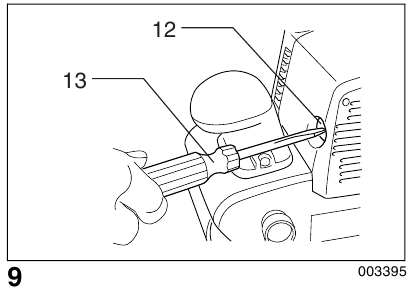

Verwenden Sie einen Schraubendreher, um die Bürstenhalterkappen zu entfernen. Nehmen Sie die abgenutzten Kohlebürsten heraus, setzen Sie die neuen ein und befestigen Sie die Bürstenhalterkappen. (Abb. 9)
Um die PRODUKTSICHERHEIT und ZUVERLÄSSIGKEIT zu gewährleisten, sollten Reparaturen, andere Wartungsarbeiten oder Einstellungen von autorisierten Makita Kundendienstzentren unter Verwendung von originalen Makita Ersatzteilen durchgeführt werden.

OPTIONALES ZUBEHÖR

Diese Zubehörteile oder Anbaugeräte werden für die Verwendung mit Ihrem in diesem Handbuch angegebenen Makita Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Anbaugeräte kann ein Verletzungsrisiko für Personen darstellen. Verwenden Sie Zubehör oder Anbaugeräte nur für den angegebenen Zweck.

Wenn Sie weitere Details zu diesem Zubehör benötigen, wenden Sie sich an Ihr örtliches Makita Servicecenter.

Schleifbänder
Kohleplatte
Staubbeutel
Schlauch mit 28 mm Innendurchmesser

HINWEIS:

Einige Artikel in dieser Liste können als Standardzubehör im Lieferumfang des Werkzeugs enthalten sein. Sie können von Land zu Land variieren.

Geräusch
Der typische A-bewertete Geräuschpegel, ermittelt gemäß EN62841-2-4:
Schalldruckpegel (L_pA): 89 dB (A)
Schallleistungspegel (L_WA): 97 dB (A) Unsicherheit (K): 3 dB (A)
ENG907-1

HINWEIS:

Der/die angegebene(n) Geräuschemissionswert(e) wurde(n) gemäß einem genormten Prüfverfahren gemessen und kann/können zum Vergleich eines Werkzeugs mit einem anderen verwendet werden.
Der/die angegebene(n) Geräuschemissionswert(e) kann/können auch für eine vorläufige Expositionsabschätzung verwendet werden.
Gehörschutz tragen.
Die Geräuschemissionen während des tatsächlichen Gebrauchs des Elektrowerkzeugs können von dem/den angegebenen Wert(en) abweichen, je nachdem, wie das Werkzeug verwendet wird, insbesondere welche Art von Werkstück bearbeitet wird.
Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener festgelegt werden, die auf einer Abschätzung der Exposition unter den tatsächlichen Nutzungsbedingungen basieren (unter Berücksichtigung aller Teile des Betriebszyklus, wie z. B. der Zeiten, in denen das Werkzeug ausgeschaltet ist und in denen es im Leerlauf läuft, zusätzlich zur Auslösezeit).

Schwingung
Der Gesamtschwingungswert (triaxialer Vektorsumme), ermittelt gemäß EN62841-2-4:
Arbeitsmodus: Metallplatte schleifen
Schwingungsemission (a_h): 2.5 m/s² oder weniger Unsicherheit (K): 1.5 m/s²
ENG901-2

HINWEIS:

Der/die angegebene(n) Gesamtschwingungswert(e) wurde(n) gemäß einem genormten Prüfverfahren gemessen und kann/können zum Vergleich eines Werkzeugs mit einem anderen verwendet werden.
Der/die angegebene(n) Gesamtschwingungswert(e) kann/können auch für eine vorläufige Expositionsabschätzung verwendet werden.
Die Schwingungsemissionen während des tatsächlichen Gebrauchs des Elektrowerkzeugs können von dem/den angegebenen Wert(en) abweichen, je nachdem, wie das Werkzeug verwendet wird, insbesondere welche Art von Werkstück bearbeitet wird.
Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener festgelegt werden, die auf einer Abschätzung der Exposition unter den tatsächlichen Nutzungsbedingungen basieren (unter Berücksichtigung aller Teile des Betriebszyklus, wie z. B. der Zeiten, in denen das Werkzeug ausgeschaltet ist und in denen es im Leerlauf läuft, zusätzlich zur Auslösezeit).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnhinweise und Anweisungen für zukünftige Referenz auf.
Der Begriff „power tool“ (Elektrowerkzeug) in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder batteriebetriebenes (kabelloses) Elektrowerkzeug.
GEB145-1

SICHERHEITSHINWEISE FÜR BANDSCHELEIFER

Halten Sie das Elektrowerkzeug an isolierten Griffflächen, da die Schleiffläche mit dem eigenen Kabel in Berührung kommen kann. Das Durchtrennen eines „live“ (stromführenden) Drahtes kann blanke Metallteile des Elektrowerkzeugs „live“ (stromführend) machen und dem Bediener einen elektrischen Schlag versetzen.
Lüften Sie Ihren Arbeitsbereich ausreichend, wenn Sie Schleifarbeiten durchführen.
Einige Materialien enthalten Chemikalien, die giftig sein können. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Staub und Hautkontakt zu vermeiden. Beachten Sie die Sicherheitsdaten des Materiallieferanten.
Verwenden Sie immer die richtige Staubmaske/Atemschutzmaske für das Material und die Anwendung, mit der Sie arbeiten.
Tragen Sie immer eine Schutzbrille oder eine Schutzhaube. Gewöhnliche Brillen oder Sonnenbrillen sind KEINE Schutzbrillen.
Halten Sie das Werkzeug fest mit beiden Händen.
Stellen Sie sicher, dass das Band das Werkstück nicht berührt, bevor der Schalter eingeschaltet wird.
Halten Sie die Hände von rotierenden Teilen fern.
Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Betreiben Sie das Werkzeug nur im Handbetrieb.
Dieses Werkzeug ist nicht wasserdicht, verwenden Sie daher kein Wasser auf der Werkstückoberfläche.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

LASSEN SIE NICHT zu, dass Komfort oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erlangt) die strikte Einhaltung der Sicherheitsvorschriften für das betreffende Produkt ersetzen. MISSBRAUCH oder die Nichtbeachtung der in dieser Bedienungsanleitung genannten Sicherheitsvorschriften kann zu schweren Verletzungen führen.
