Jack E3 Serie Handbuch

Inhalt

Schmierung

Nach dem Befüllen der Ölwanne sollte sich die Oberseite der Anzeige zwischen der (H)- und (L)-Linie befinden. Füllen Sie Öl nach, wenn die Ölstandsanzeige (L) erreicht oder unterschreitet.
Schmierung

Schematische Darstellung des Maschinentisches

Schneiden Sie den Tisch gemäß der Abbildung zu.
Schematische Darstellung des Maschinentisches

Einfädeln

Öffnen Sie drei Abdeckungen, nähen Sie den Nähfuß beiseite, verknoten Sie den voreingestellten Faden und den verwendeten Faden miteinander, um die Maschine einzufädeln.
Einfädeln

Nadelfaden

Schneiden Sie die Knoten sauber ab, bevor Sie den Faden durch die Nadel führen, um ihn neu einzufädeln. Stellen Sie sicher, dass die Maschine korrekt eingefädelt ist, indem Sie das Einfädeldiagramm beachten. Greiferfaden: Schneiden Sie die Knoten sauber ab, nachdem der Faden durch das Greiferauge geführt wurde.
Nadelfaden

Einstellen des Nähfußdrucks

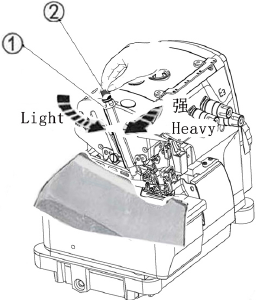

Lösen Sie die Einstellmutter und drehen Sie dann die Einstellmutter , um den Nähfußdruck einzustellen. Er sollte im Vorschubzustand so leicht wie möglich sein, wenn der stationäre Zustand erreicht ist.

Reinigen der Maschine

Hauptsächlich sollten die Schlitze der Stichplatte und die Transportreihen gereinigt werden.
Reinigen der Maschine

Nadelwechsel

Überprüfen Sie die Nadel sorgfältig, um sicherzustellen, dass die Hohlkehle zur Rückseite der Maschine zeigt. Setzen Sie die Nadel bis zur richtigen Tiefe ein und befestigen Sie sie sicher.
Nadelwechsel
Standardnadel
Organ DCX27

Manuelle Schmierung

Geben Sie 2 oder 3 Tropfen Öl von Hand hinzu, wenn die Maschine zum ersten Mal benutzt wird oder längere Zeit unbenutzt war.
Manuelle Schmierung

Befüllen des HR-Geräts mit Silikonöl

Befüllen Sie das Gerät mit Öl, bevor der Stand zu niedrig ist, um Nadelbruch und Stoffschäden zu vermeiden.
Befüllen des HR-Geräts mit Silikonöl
Warnung Hinweis: Verwenden Sie empfohlenes Silikonöl.

Einstellen des Differentialvorschubverhältnisses

Lösen Sie die Einstellmutter und drehen Sie die Einstellmutter , um das Differentialvorschubverhältnis einzustellen.

Einstellen der Fadenspannung

  1. Halten Sie den Druckknopf gedrückt und drehen Sie das Handrad, um die Position zu finden, bei der das Handrad die gewünschte Skala einstellt, damit der Druckknopf weiter in die Tiefe geht.
  2. Halten Sie dann den Druckknopf gedrückt und drehen Sie die Ausrichtungsmarkierung.
    Einstellen der Fadenspannung
    Warnung Hinweis: Die Stichlängeneinstellung darf nur vorgenommen werden, nachdem das Differentialvorschubverhältnis geändert wurde.

Nehmen Sie die Spannungseinstellungen mit dem Nadelfadenknopf , dem oberen Greiferknopf und dem unteren Greiferknopf vor.
Einstellen der Fadenspannung

Prüfen und Ersetzen des Öleinfüllstutzens

Prüfen und ersetzen Sie den Öleinfüllstutzen alle sechs Monate.
Prüfen und Ersetzen des Öleinfüllstutzens

Prüfen der Ölkreislauf

Ölwechsel

Ersetzen Sie das Öl einen Monat nach der ersten Inbetriebnahme und danach alle sechs Monate.
Ölwechsel

Ersetzen des unteren Messers

Ersetzen des unteren Messers

  1. Lösen Sie die Schraube.
  2. Schrauben Sie vorübergehend fest, nachdem Sie den unteren Halter nach links geschoben haben.
  3. Lösen Sie die Schraube.
  4. Entfernen Sie das untere Messer.

Einbau des unteren Messers

  1. Setzen Sie das untere Messer ein.
  2. Ziehen Sie die Schraube fest.
  3. Drehen Sie das Handrad wie in der Abbildung unten gezeigt:
    Einbau des unteren Messers
  4. Durch Lösen der Schraube kann der untere Messerhalter nach rechts verschoben werden.
  5. Ziehen Sie die Schraube fest.

Nachschleifen des unteren Messers

Nachschleifen des unteren Messers

Korrekte Winkel zum Nachschleifen des unteren Messers:

E3

E3

Bedienungsanleitung

  1. Anzeigeoberfläche beim Einschalten

    Abbildung 1: Benutzerparameterschnittstelle (normale Anzeigeoberfläche beim Einschalten)
  2. Beschreibung der Betriebsparameter
    Nachdem Sie die Benutzeroberfläche zur Parametereinstellung aufgerufen haben, drücken Sie kurz die linke Taste P, um den Parameterpunkt zu ändern. Drücken Sie die rechte Taste S, um den entsprechenden Parameterwert anzuzeigen, und drücken Sie die S-Taste weiterhin, um den Wert anzupassen. Wenn der Wert angepasst wird, blinkt der kleine Punkt an der rechten Pixie-Röhre: Wenn der Parameter geändert wird, drücken Sie die linke Taste P zum Speichern, es wird "OK" (OK) (wie in Abbildung 3 gezeigt) angezeigt, und Sie kehren zur Anzeigeschnittstelle einer Spaltennummer in der nächsten Sequenz zurück. Wenn der Parameterwert nicht geändert wird, kehren Sie direkt zur nächsten Seriennummer-Anzeigeschnittstelle zurück. Der Motorbetrieb wechselt in der Einstellungsoberfläche in den Standby-Modus.
Benutzerparameter
Parameter Parameterwirkung Parameterbeschreibung
V Geschwindigkeitsparameter Geschwindigkeit = Anzeigewert x100 (U/min)
M Schalter für automatische Stoppfunktion 0: Automatische Nadelstoppfunktion ausschalten
1: Automatische Nadelstoppfunktion einschalten
Y Automatischer Nadelstopp

Die rechte Digitalanzeige zeigt die Nadelposition auf der horizontalen Linie an; die untere Digitalanzeige zeigt die untere Nadelposition an.

Warnung Hinweis: Wenn der M-Parameter auf 0 gesetzt ist, wird der Y-Parameter nicht angezeigt.
  1. Werkseinstellung.
    Halten Sie in der Standby-Oberfläche die rechte Taste S 3 Sekunden lang gedrückt. Alle Parameter werden auf die vom Benutzer gespeicherten Werte zurückgesetzt. Die Digitalanzeige zeigt "OK" (OK) an.
  2. Digitalanzeige-Darstellung.
    Numerischer Teil:
    Bedienungsanleitung - Schritt 1
    Englischer Alphabet-Teil:
    Bedienungsanleitung - Schritt 2

Fehlercode-Beschreibungstabelle

Fehlercode Inhalt Lösung
E1 Motor blockiert Bitte drehen Sie das Handrad, um zu prüfen, ob der Maschinenkopf blockiert oder trocken und schwer zu drehen ist;
Prüfen Sie, ob der Stecker locker ist oder fehlt,
Prüfen Sie, ob der Stoff zu dick ist und der Motor aufgrund unzureichenden Drehmoments nicht durchfahren kann.
E2 Überstrom Bitte schalten Sie den Strom aus und wieder ein. Wenn Sie den Alarm nicht beseitigen können, wenden Sie sich bitte an einen Servicetechniker.
E3 Parameterspeicherung abnormal Sollte dies auftreten, schalten Sie den Strom aus und später wieder ein;
Werkseinstellung (rechte Taste S 3 Sekunden lang gedrückt halten)
Wenn ein Neustart oder eine Werkseinstellung das Problem nicht lösen kann, wenden Sie sich bitte an JACK-Vertreter, um es zu beheben.
E4 Motor-Hall-Signal abnormal Prüfen Sie, ob die Motor-Encoder-Steckerverbindung zuverlässig ist, ob die Encoder-Signalleitung gebrochen ist, ob der Stift herausgesprungen oder verformt ist.
E5 Positioniersignal abnormal Bitte drehen Sie das Handrad. Wenn der Alarm nicht beseitigt werden kann, schalten Sie es erneut ein und starten Sie es neu. Wenn Sie den Alarm immer noch nicht beseitigen können, prüfen Sie bitte, ob die Encoder-/Positionierer-Steckerverbindung zuverlässig ist;
Motorpositionierer Hall-Signal abnormal;
(Wenn der Positionierer beschädigt ist und die Positionierungsfunktion nicht benötigt wird, drücken Sie nach E5 die rechte Taste S 3 Sekunden lang, um die Nadelpositionsfunktion auszuschalten).
Eb System-Überspannung Unterbrechen Sie sofort die Stromversorgung und prüfen Sie, ob die Versorgungsspannung den Nennspannungsbereich überschreitet. Wenn ja, passen Sie die Versorgungsspannung vor Arbeitsbeginn an die Nennspannung an.

Warnung Hinweis: Wenn Sie den Fehleralarm gemäß der Fehlerbehebungslösung immer noch nicht beseitigen können, wenden Sie sich bitte rechtzeitig an den Hersteller.

BEACHTEN SIE DIESE SICHERHEITSHINWEISE

Obwohl unser Unternehmen größte Sorgfalt walten lässt, um sichere Nähmaschinen und Geräte herzustellen, sollten Bediener diese grundlegenden Sicherheitsregeln befolgen.

  • Um Unfälle zu vermeiden, entfernen Sie während des Betriebs der Maschine keine Sicherheitseinrichtungen oder Teile.
  • Lassen Sie während des Betriebs der Maschine keine Werkzeuge oder andere unnötige Gegenstände auf dem Maschinentisch liegen.
  • Vor Wartung, Einstellung, Reinigung, Einfädeln oder Nadelwechsel, und um Unfälle zu vermeiden, stellen Sie sicher, dass der Strom ausgeschaltet ist. Überprüfen Sie, dass die Maschine nicht funktioniert, wenn das Pedal gedrückt wird.
