Jack A3 Handbuch
Installationsanleitung
Produktspezifikationen
| Produkttyp | AHE59 | Versorgungsspannung | AC 220 ±20%V |
| Netzfrequenz | 50Hz/60Hz | Maximale Ausgangsleistung | 550W |
Anschluss der Stecker

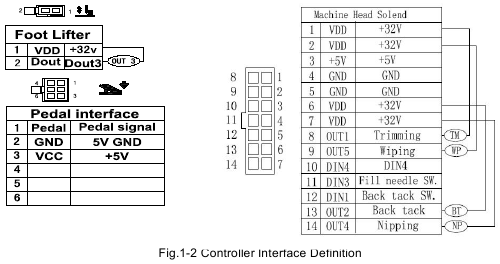

Verbinden Sie die Stecker von Pedal und Maschinenkopf mit den entsprechenden Buchsen auf der Rückseite des Controllers, wie in den Abbildungen 1-1 und 1-2 dargestellt. Bitte überprüfen und bestätigen Sie, dass der Stecker fest sitzt.
- Pedalbuchse;
- Hubmagnetbuchse für Nähfußheber;
- Magnetventilbuchse;
Wenn es schwierig ist, den Stecker in die Buchse zu stecken, überprüfen Sie bitte, ob sie zueinander passen oder ob die Einsteckrichtung oder die Nadeleinführungsrichtung korrekt ist!
Verkabelung und Erdung
Wir müssen das Systemerdungsprojekt vorbereiten; ein qualifizierter Elektrofachmann wird für die Ausführung benötigt. Das Produkt ist unter Spannung und betriebsbereit; Sie müssen sicherstellen, dass die Steckdose, an die der AC-Eingang angeschlossen ist, sicher geerdet ist. Das Erdungskabel ist gelb-grün und muss an das Netz und einen zuverlässigen Erdungsschutz angeschlossen werden, um eine sichere Verwendung zu gewährleisten und ungewöhnliche Situationen zu verhindern.
Alle Stromleitungen, Signalleitungen, Erdungsleitungen und Kabel dürfen nicht durch andere Objekte gequetscht oder übermäßig verformt werden, um eine sichere Verwendung zu gewährleisten!
Anleitung Bedienfeld
Anleitung zur Bedienfeldanzeige
Je nach Systemarbeitszustand zeigt das LCD-Modul des Bedienfelds den aktuellen Nähmodus, Parameter, Start-/End-Riegelnähte, Nähfuß, Nadelposition, Fadenabschneiden, Soft-Start-Nähen usw. an. Die Funktionsmarkierung des Bedienfelds ist wie folgt (siehe Abb. 2-1 und 2-2):
Tastenfunktionen S/L-Markierung Tastenname Beschreibung
Liste der Systemeinstellungen

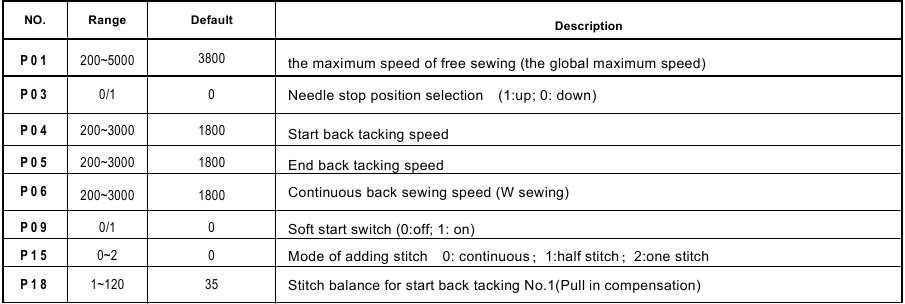

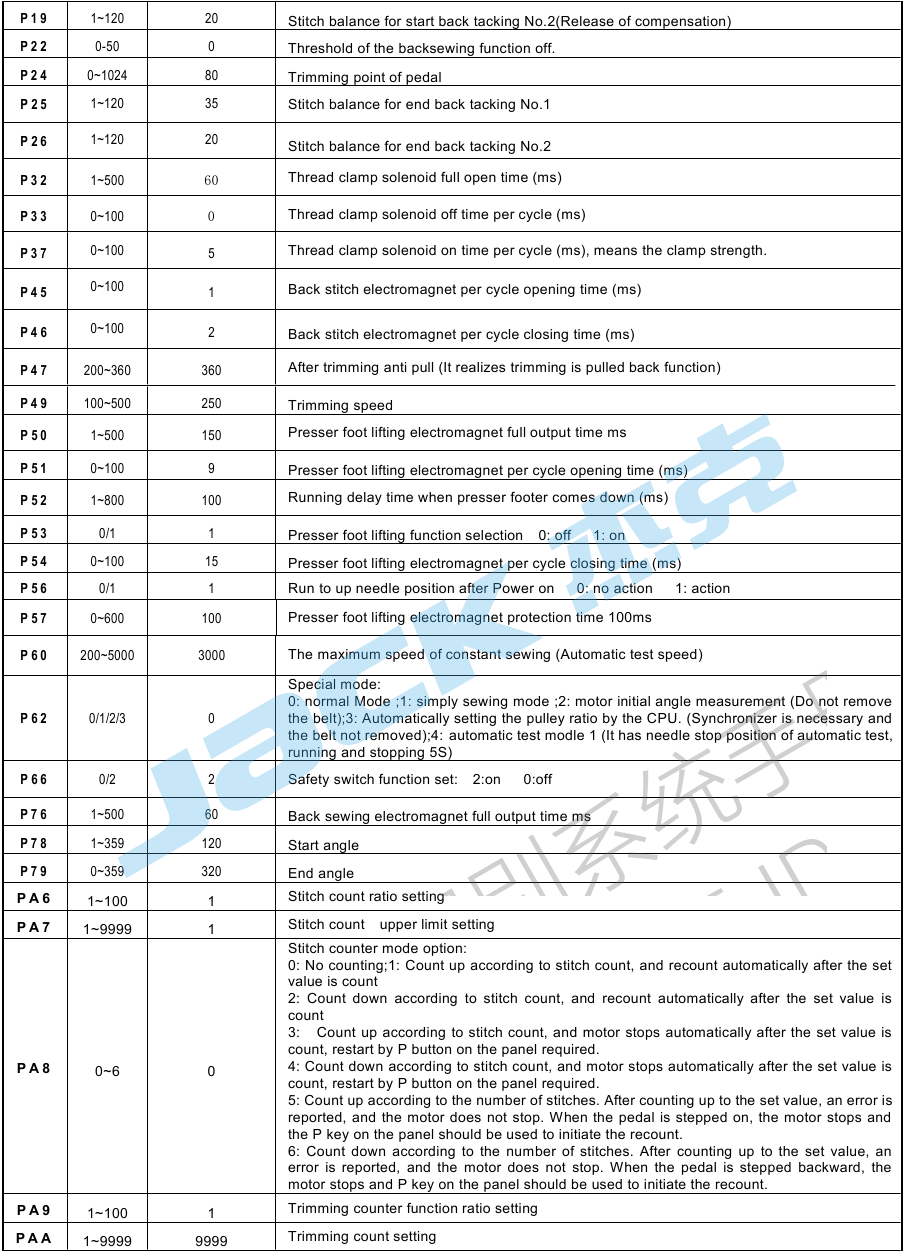

Parametermodus
- Im Standby-Zustand die Taste
![]()
drücken, um in den Parametermodus zu gelangen. - Drücken Sie die entsprechende Taste
![]()
und die Taste ![]()
, um den entsprechenden Parameter anzupassen. - Wenn die Parameterwerte erhöht und verringert wurden, blinkt die Parameterschnittstelle. Kurzes Drücken der Taste
![]()
speichert die geänderten Parameter. Langes Drücken der Taste ![]()
verlässt die Parameterschnittstelle und kehrt in den Standby-Modus zurück.
und die Taste
, um den entsprechenden Parameter anzupassen.
Überwachungsmodus
| Nr. | Beschreibung | Nr. | Beschreibung |
| 010 | Sprachausgabe Stichzähler | 025 | Abtastspannung des Pedals |
| 011 | Zähler für genähte Teile | 026 | Verhältnis zwischen Motor und Maschine |
| 012 | Tatsächliche Drehzahl des Kopfes | 027 | Gesamte Betriebszeit (Stunden) des Motors |
| 013 | Zustand des Encoders | 028 | Abtastspannung der Interaktion |
| 020 | Gleichspannung | 029 | Softwareversion |
| 021 | Maschinengeschwindigkeit | 02A | Analogeingang 1 |
| 022 | Der Phasenstrom | 02B | Analogeingang 2 |
| 023 | Initialer elektrischer Winkel | 02C | Fehlerzähler |
| 024 | Maschinenwinkel | 030-037 | Historische Aufzeichnung der Fehlercodes |
Die Warnmeldung
| Alarmcode | Beschreibung | Abhilfemaßnahme |
 | Stichzähler-Alarm | Der Stichzähler hat das Limit erreicht. Drücken Sie die Taste  , um den Alarm zu deaktivieren. |
 | Fadenabschneider-Zähler-Alarm | Der Fadenabschneider-Zähler hat das Limit erreicht. Drücken Sie die Taste , um den Alarm zu deaktivieren. |
 | Stromausfall-Alarm | Bitte warten Sie 30 Sekunden, schalten Sie dann den Netzschalter ein. |
 | Sicherheitsschalter-Alarm | Bringen Sie die Maschine in die richtige Position. |
Fehlermodus
Wenn der Fehlercode angezeigt wird, überprüfen Sie bitte zuerst die folgenden Punkte:
- Stellen Sie sicher, dass die Maschine korrekt angeschlossen wurde;
- die Steuerbox zum Maschinenkopf passt.
- Bestätigen Sie, dass der Werksreset korrekt ist.
| Fehlercode | Beschreibung | Lösung |
| Err - 01 | Hardware-Überstrom | Schalten Sie den Netzschalter aus und starten Sie nach 30 Sekunden neu. Wenn der Controller immer noch nicht funktioniert, tauschen Sie ihn bitte aus und informieren Sie den Hersteller. |
| Err - 03 | Unterspannung | Trennen Sie die Stromversorgung des Controllers; prüfen Sie, ob die Eingangsspannung niedrig ist (weniger als 176V). Wenn die Versorgungsspannung niedrig ist, starten Sie den Controller, nachdem die Spannung wiederhergestellt ist. Wenn der Controller immer noch nicht funktioniert, informieren Sie bitte den Hersteller und ersetzen Sie den Controller. |
| Err - 04 | Überspannung bei ausgeschalteter Maschine | Trennen Sie die Stromversorgung des Controllers und prüfen Sie, ob die Eingangsspannung zu hoch ist (höher als 264V). Wenn ja, starten Sie den Controller neu, wenn die normale Spannung wiederhergestellt ist. Wenn der Controller bei normaler Spannung immer noch nicht funktioniert, tauschen Sie ihn bitte aus und informieren Sie den Hersteller. |
| Err - 05 | Überspannung im Betrieb | |
| Err - 06 | Magnetventilkreisfehler | Schalten Sie die Systemstromversorgung aus. Überprüfen Sie sorgfältig, ob die Magnetventilverbindung locker oder beschädigt ist, und tauschen Sie sie gegebenenfalls rechtzeitig aus. Starten Sie das System nach der Bestätigung neu. Wenn es immer noch nicht funktioniert, informieren Sie bitte den Hersteller und ersetzen Sie den Controller. |
| Err - 07 | Motorstrommessfehler | Schalten Sie die Systemstromversorgung aus, starten Sie nach 30 Sekunden neu, um zu sehen, ob es funktioniert. Wenn ein solcher Fehler häufig auftritt, suchen Sie technischen Support. |
| Err - 08 | Nähmaschinenmotor blockiert | Schalten Sie die Systemstromversorgung aus. Überprüfen Sie, ob der Stromeingangsstecker des Motors abgezogen, locker oder gebrochen ist oder ob sich etwas am Maschinenkopf verfangen hat. Beheben Sie dies und starten Sie das System neu. Wenn es immer noch nicht funktioniert, informieren Sie bitte den Hersteller und ersetzen Sie den Controller. |
| Err - 10 | Kommunikationsfehler | Überprüfen Sie sorgfältig, ob die Verbindung zwischen Bedienfeld und Controller unterbrochen, locker oder gebrochen ist. Beheben Sie dies und starten Sie das System neu. Wenn es immer noch nicht funktioniert, informieren Sie bitte den Hersteller und ersetzen Sie den Controller. |
| Err - 11 | Fehler bei der Nadelpositionierung des Maschinenkopfes | Überprüfen Sie, ob die Verbindungsleitung zwischen Maschinenkopfsynchronisator und Controller locker ist oder nicht. Stellen Sie die Verbindung wieder her und starten Sie das System neu. Wenn es immer noch nicht funktioniert, ersetzen Sie bitte den Controller und informieren Sie den Hersteller. |
| Err - 12 | Fehler im initialen elektrischen Motorwinkel |
|
| Err - 13 | Motor HALL-Fehler | Schalten Sie die Systemstromversorgung aus, überprüfen Sie, ob der Motorsensorstecker locker oder abgezogen ist, stellen Sie die Verbindung wieder her und starten Sie das System neu. Wenn es immer noch nicht funktioniert, ersetzen Sie bitte den Controller und informieren Sie den Hersteller. |
| Err - 14 | DSP Lese-/Schreib-EEPROM-Fehler | Schalten Sie die Systemstromversorgung aus, starten Sie das System nach 30 Sekunden neu. Wenn es immer noch nicht funktioniert, ersetzen Sie bitte den Controller und informieren Sie den Hersteller. |
| Err - 15 | Motordrehzahl-Übergeschwindigkeitsschutz | |
| Err - 16 | Motorumkehr | |
| Err - 17 | HMI Lese-/Schreib-EEPROM-Fehler | |
| Err - 18 | Motorüberlastung | |
| Err - 20 | Ölmangelalarm | Das System erkennt, dass die Ölmenge unter den normalen Füllstand gefallen ist und die eingestellte Zeit überschritten wurde. Alarmmeldung. |
| Err - 23 | Motor blockiert, Encoderfehler | Schalten Sie die Systemstromversorgung aus. Überprüfen Sie, ob der Stromeingangsstecker des Motors abgezogen, locker oder gebrochen ist oder ob sich etwas am Maschinenkopf verfangen hat. Beheben Sie dies und starten Sie das System neu. Wenn es immer noch nicht funktioniert, informieren Sie bitte den Hersteller und ersetzen Sie den Controller. |
| Err - 24 | Spulenerkennungsalarm | Überprüfen Sie, ob die Spule ausreichend gefüllt ist. Wenn die Spule ausreichend gefüllt ist, der Fehler aber weiterhin besteht, ersetzen Sie bitte den Controller und benachrichtigen Sie den Hersteller. |
| Err - 26 | Fadenende-Erkennungsalarm | Nach dem Beseitigen des Fadenendes neu starten. Wenn es immer noch nicht ordnungsgemäß funktioniert, ersetzen Sie bitte den Controller und benachrichtigen Sie den Hersteller. |
| Err - 30 | Passwortsperre Abschaltalarm | Wenn eine weitere Nutzung erforderlich ist, nachdem die eingestellte Nutzungsdauer der Maschine abgelaufen ist, wenden Sie sich bitte an Ihren lokalen Serviceanbieter. |
Pedalempfindlichkeitseinstellung
Siehe Abb. 4-1
Die Pedalbewegung beginnt von der Ausgangsposition (p.136), wo der Motor stoppt, wird langsam bis zum niedrigen Geschwindigkeitspunkt (p.137) vorgetreten, wo der Motor mit der Mindestgeschwindigkeit (p.100) läuft, weiter zum Beschleunigungspunkt (p.138), wo der Motor schneller wird, bis zum Höchstgeschwindigkeitspunkt (p.139), wo der Motor die maximale Geschwindigkeit (p.101) erreicht. Und wenn das Pedal zur Nähfußheber-Position (p.135) zurücktritt, erfolgt das automatische Anheben des Nähfußes. Beim weiteren Zurücktreten zur automatischen Fadenabschneide-Position (p.134) wird der Faden automatisch abgeschnitten. Der Parameterwert wird zur Sicherstellung eingestellt: (Parameter Nr. 134) < (Parameter Nr. 135) < (Parameter Nr. 136) < (Parameter Nr. 137) < (Parameter Nr. 138) < (Parameter Nr. 139). Durch Anpassen der entsprechenden Parameter kann der Benutzer die passende Pedalreaktion erhalten, um den persönlichen Gewohnheiten gerecht zu werden.
Packliste
Achtung
Bitte überprüfen Sie sorgfältig, ob alle auf der Packliste aufgeführten Komponenten enthalten sind. Bei fehlenden Teilen wenden Sie sich bitte an Ihren Lieferanten zwecks Entschädigung.
| Artikel | Typ | Einheit | Menge |
| Steuerung | Stück | 1 | |
| Pedalbaugruppe (inkl. Halterung) | Satz | 1 | |
| Bedienfeld <OPTIONAL> (inkl. Bedienfeldhalterung und Schrauben) | Stück | 1 | |
| Kniehebel | Stück | 1 | |
| Holzschraube | ST5.5×25 | Stück | 6 |
| Benutzerhandbuch | 1 |
Sicherheitshinweise
- Bitte lesen Sie dieses Handbuch sorgfältig durch, sowie die zugehörigen Handbücher der Maschine, bevor Sie den Controller verwenden.
- Für die ordnungsgemäße und sichere Installation und Bedienung des Controllers sind qualifizierte Techniker erforderlich.
- Bitte halten Sie sich von Lichtbogenschweißgeräten fern, um elektromagnetische Störungen und Fehlfunktionen des Controllers zu vermeiden.
- Halten Sie die Raumtemperatur unter 45°C und über 0°C
- Nicht bei einer Luftfeuchtigkeit unter 30% oder über 95% oder an Orten mit Tau und Nebel verwenden.
- Bitte schalten Sie den Strom aus und ziehen Sie das Netzkabel ab, bevor Sie die Steuerbox und andere Komponenten installieren.
- Um Störungen oder Stromleckageunfälle zu vermeiden, stellen Sie bitte die Erdung sicher; das Erdungskabel des Netzkabels muss auf wirksame Weise sicher mit der Erde verbunden sein.
- Alle Ersatzteile für die Reparatur werden vom Unternehmen bereitgestellt oder müssen vor der Verwendung genehmigt werden.
- Bitte schalten Sie den Strom aus und ziehen Sie das Netzkabel ab, bevor Sie Wartungsarbeiten durchführen. In der Steuerbox befindet sich gefährliche Hochspannung. Sie müssen den Strom nach einer Minute ausgeschaltet haben, bevor Sie die Steuerbox öffnen.
- Das Symbol
![Warnung]()
in diesem Handbuch bedeutet Sicherheitshinweise. Bitte beachten Sie diese und befolgen Sie sie strikt, um unnötige Schäden zu vermeiden.
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Jack A3 Handbuch herunterladen
