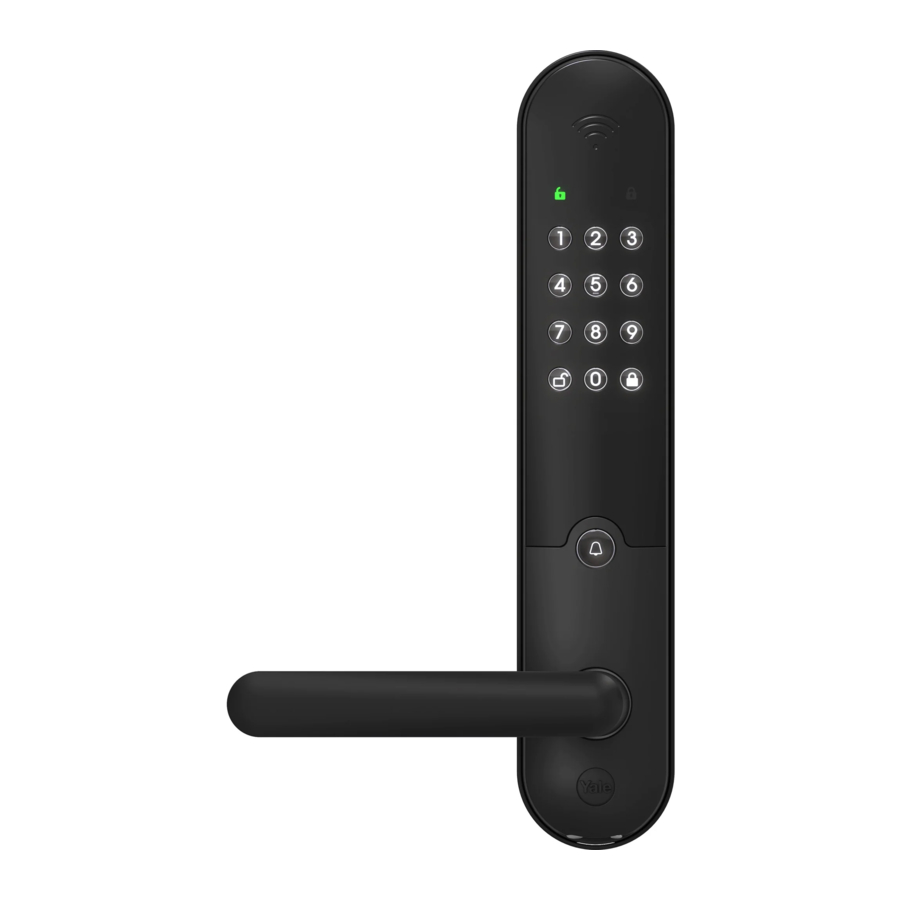

YALE Doorman V2N / L3 Handbuch

Koppeln des V2N-Geräts mit der Zentrale

Hinweis: V2N v2.0 wird im sicheren Modus nicht unterstützt. Schalten Sie V2N v2.0 nicht in den sicheren Modus.
Wenn es sich um ein gebrauchtes Schloss handelt, führen Sie vor dem Kopplungsvorgang einen Werksreset durch.

1. Entfernen Sie die Batterien. Um das Batteriefach zu öffnen, drücken Sie leicht auf die Unterseite der Abdeckung und schieben Sie diese nach oben, weg vom Griff.
2. Entfernen Sie die Schlossrückplatte von der Tür.
3. Stellen Sie den Schalter Easy/Advanced in die neue Position.
4. Installieren Sie die Schlossrückplatte erneut.
5. Legen Sie vier 1,5-V-Batterien ein, um den Yale Doorman einzuschalten. Sie erhalten eine akustische Bestätigung, wenn das Gerät eingeschaltet wird.
6. Um einen neuen 6-stelligen Mastercode zu erstellen, geben Sie 6 Ziffern gefolgt von # ein und drücken Sie dann die P-Taste.
7. Schalten Sie das Schloss erneut aus.
8. Installieren Sie das Power G Funkmodul.

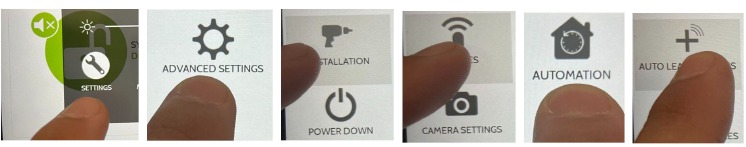

9. Um die Zentrale für die Kopplung vorzubereiten, nach unten schieben und Einstellungen, erweiterte Einstellungen (Installateur), Installation, Geräte, Automation, Geräte automatisch lernen drücken.

   Hinweis: V2N v2.0 wird im sicheren Modus nicht unterstützt. Schalten Sie V2N v2.0 nicht in den sicheren Modus.

10. Wenn die Zentrale im Modus für automatisches Lernen ist, legen Sie die Batterien ein.
11. Schalten Sie das Schloss ein. Die rote LED am PowerG Funkmodul blinkt kurz auf.
12. Warten Sie, bis die gelbe LED blinkt, und drücken Sie dann die #-Taste. Geben Sie den 6-stelligen Mastercode gefolgt von der #-Taste ein. Sie erhalten die akustische Bestätigung "Integration aktiviert" (integration activated). Die rote LED beginnt zu blinken. Nach ca. 2 Sekunden wird die Registrierungsanfrage gesendet und die rote LED hört auf zu blinken.

    Entfernen Sie die Schlossbatterien zu diesem Zeitpunkt nicht, bis die rote LED aufhört zu blinken.
13. Sobald die Zentrale mit dem Schloss kommuniziert, hören Sie den Bestätigungston.
14. Befolgen Sie die Schritte auf der Zentrale, fügen Sie das Gerät hinzu.

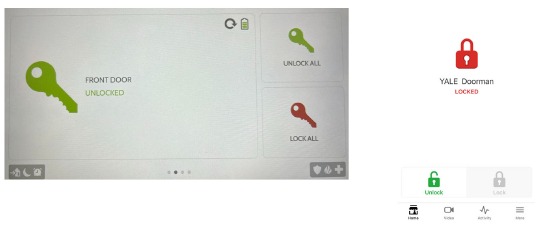

15. Gehen Sie zum Startbildschirm der Zentrale, wenn das Schloss ein (!) daneben hat, senden Sie bitte ein Öffnungssignal, indem Sie die Entriegelungstaste am Schloss drücken, dies sollte das Problem beheben.
16. Sobald die Verbindung zur Zentrale hergestellt ist, sollten Sie den Yale über die Zentrale und über Ihre IQ Connect App VERRIEGELN (LOCK) und ENTRIEGELN (UNLOCK) können.


Koppeln des L3-Geräts mit der Zentrale

Wenn es sich um ein gebrauchtes Schloss handelt, führen Sie vor dem Kopplungsvorgang einen Werksreset durch.

1. Öffnen Sie die Tür, entfernen Sie eine der Batterien. "To open the battery compartment, push down gently on the bottom of the cover and slide it upwards, away from the handle." (Um das Batteriefach zu öffnen, drücken Sie leicht auf die Unterseite der Abdeckung und schieben Sie diese nach oben, weg vom Griff.)
2. Lassen Sie die Tür offen, verwenden Sie einen kleinen Stift, um die Taste für die Werkseinstellungen zu drücken.
3. Halten Sie die Taste für die Werkseinstellungen gedrückt, legen Sie die Batterie wieder ein und warten Sie auf die akustische Bestätigung, dass die Tür auf die Werkseinstellungen zurückgesetzt wurde.
4. Lassen Sie die Taste für die Werkseinstellungen los.
5. Geben Sie einen neuen Mastercode (6-10 Ziffern) ein und bestätigen Sie ihn durch Umlegen des Daumens.
6. Schalten Sie das Türschloss aus, indem Sie eine Batterie entfernen.
7. Legen Sie das PowerG Modul ein.

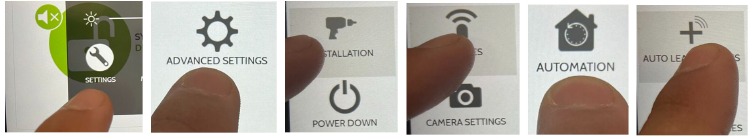

8. Gehen Sie in der Zentrale zu Einstellungen > Erweiterte Einstellungen als Installateur > Installation > Geräte > Automation > Sensor automatisch lernen.
9. Schalten Sie das Türschloss ein. Sie erhalten eine akustische Bestätigung, wenn das Gerät eingeschaltet wird und die rote LED am PowerG Funkmodul kurz aufblinkt.
10. Warten Sie, bis die gelbe LED blinkt und die akustische Schlossanweisung "Modul erkannt" (Lock module detected) ertönt, um den Mastercode einzugeben. Geben Sie den Mastercode ein und drücken Sie dann die Entriegelungstaste. Die rote LED beginnt zu blinken.
11. Nach ca. 6 Sekunden erhalten Sie die akustische Bestätigung "Integration aktiviert" (integration activated). Nach weiteren ca. 2 Sekunden wird die Registrierungsanfrage gesendet und die rote LED hört auf zu blinken.


    Entfernen Sie die Schlossbatterien zu diesem Zeitpunkt nicht, bis die rote LED aufhört zu blinken.

12. Sobald die Zentrale mit dem Schloss kommuniziert, hören Sie den Bestätigungston.
13. Befolgen Sie die Schritte auf der Zentrale, fügen Sie das Gerät hinzu.
14. Gehen Sie zum Startbildschirm der Zentrale, wenn das Schloss ein (!) daneben hat, senden Sie bitte ein Öffnungssignal, indem Sie die Entriegelungstaste am Schloss drücken, dies sollte das Problem beheben.
15. Sobald die Verbindung zur Zentrale hergestellt ist, sollten Sie den Yale über die Zentrale und über Ihre IQ Connect App VERRIEGELN (LOCK) und ENTRIEGELN (UNLOCK) können.
