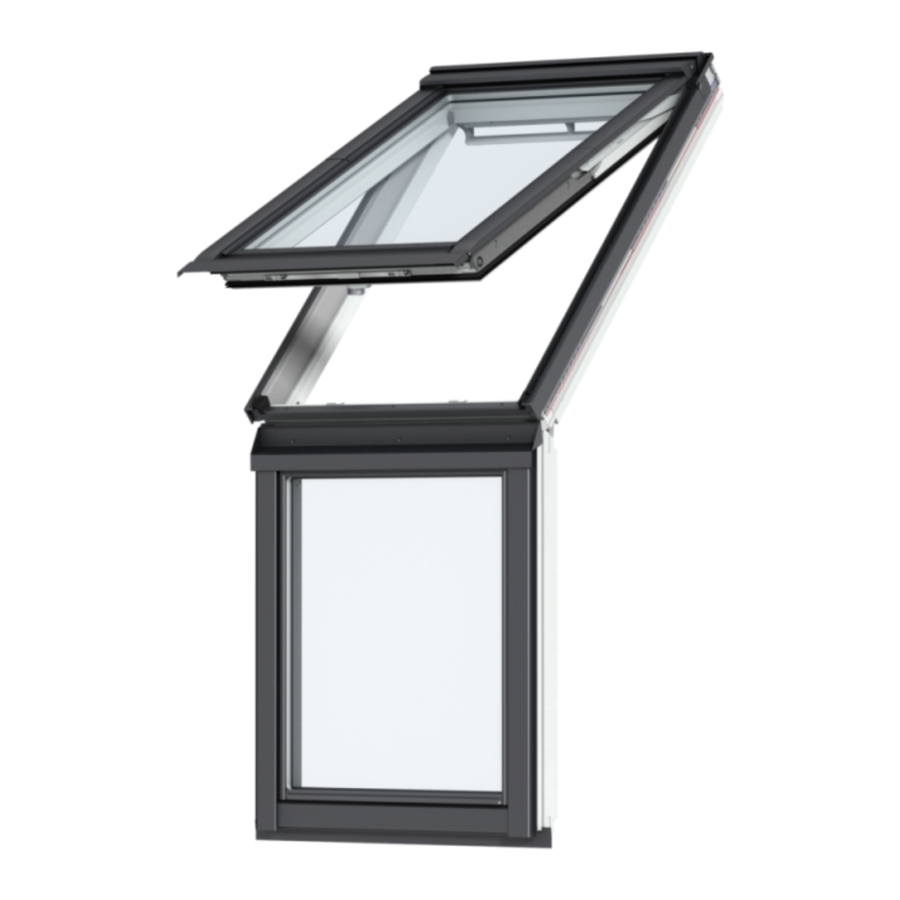

Velux VFE / VFA / VFB Serien Handbuch

Einbauanleitung für vertikales Fensterelement

Einbau des Dachfensters: Siehe Einbauanleitung, die dem Dachfenster beiliegt.

IEinbau des Eindeckrahmens: Siehe Einbauanleitung, die dem Eindeckrahmen beiliegt.

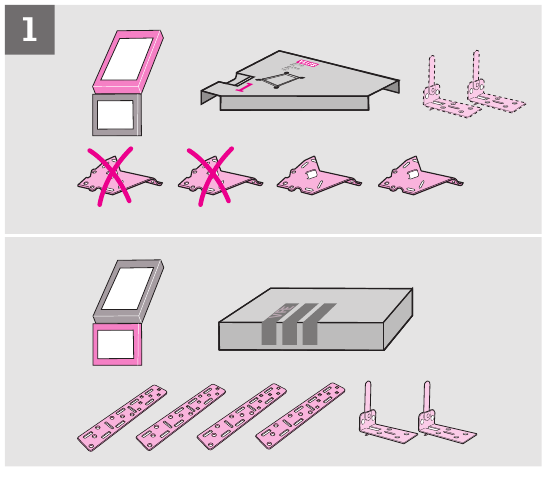

1. Befestigungswinkel werden, wie abgebildet, in der Verpackung mitgeliefert.

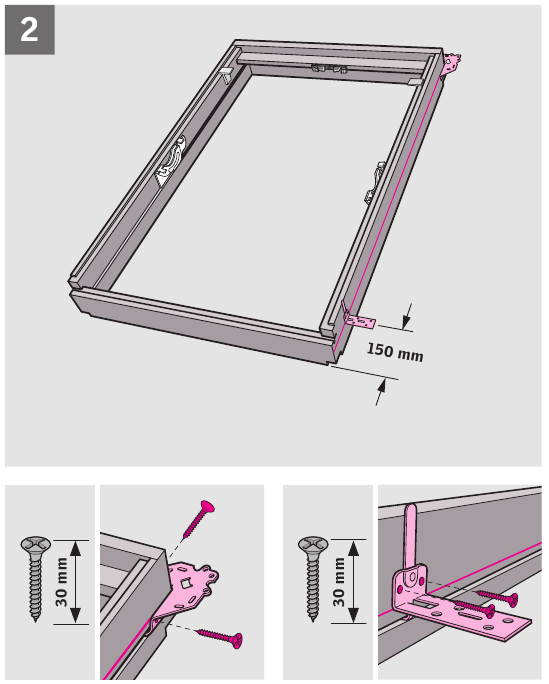

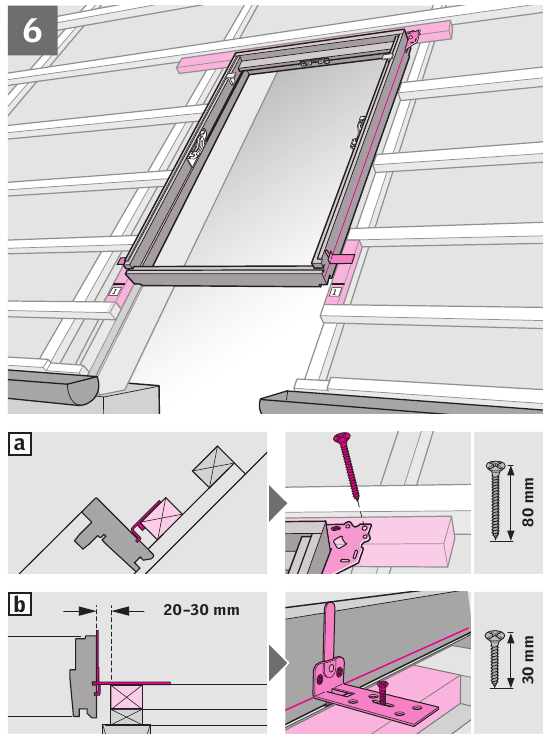

2. Dachfenster vorbereiten. Winkel wie abgebildet befestigen.

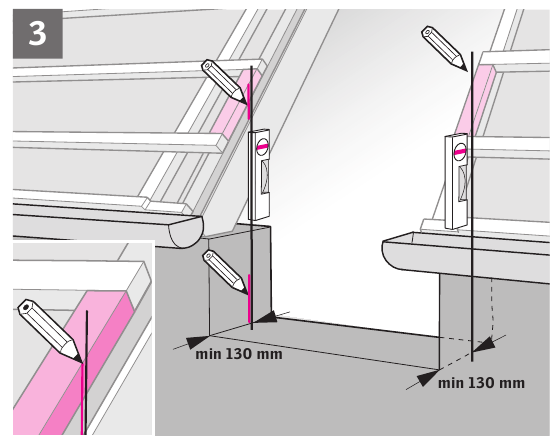

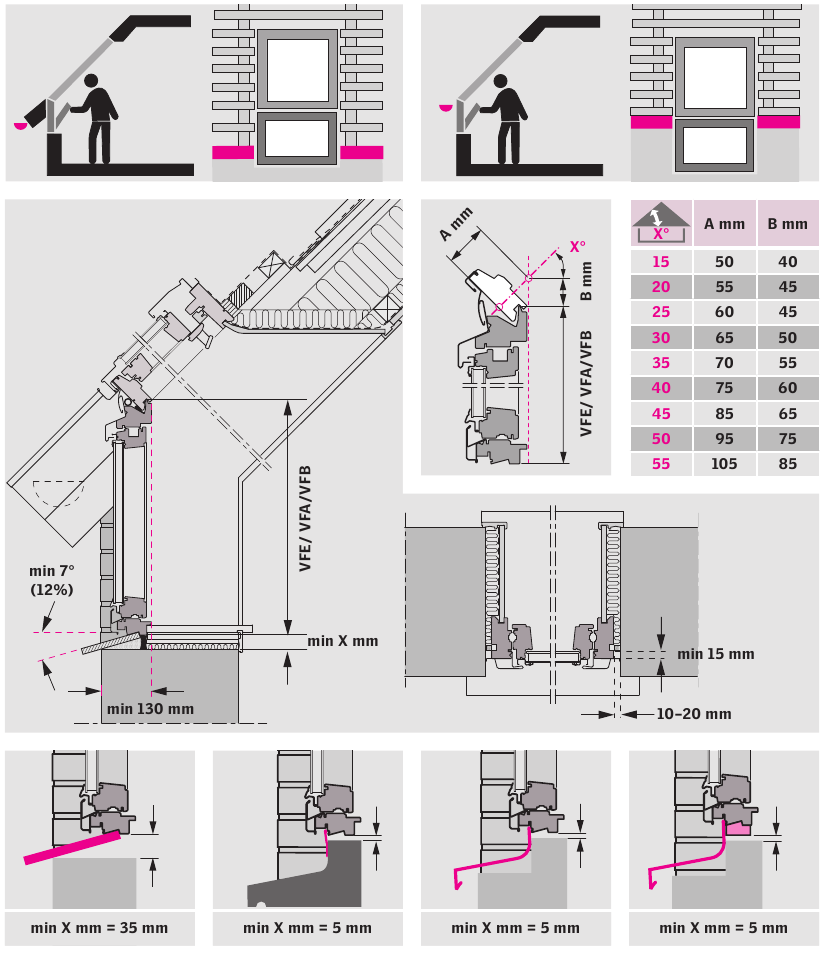

3. Übertragen Sie den Abstand von min. 130 mm von der Vorderseite der Außenwand zu den Füllleisten auf beiden Seiten. Markieren Sie eine vertikale Linie.

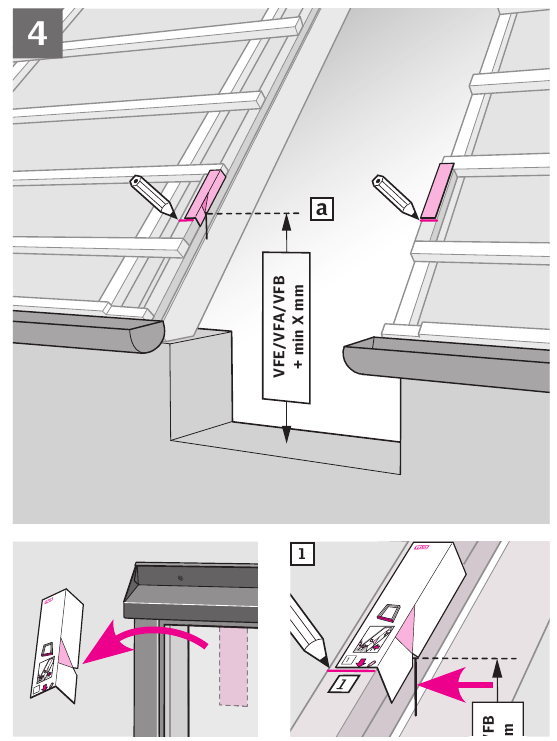

4. Linien mit der Schablone auf die Vorderseite der Füllleisten auf beiden Seiten übertragen. Zur Position des unteren Rahmens des Dachfensters siehe
   Überprüfen Sie mit der Schablone, ob die Höhe für das VFE/VFA/VFB ausreichend ist. .

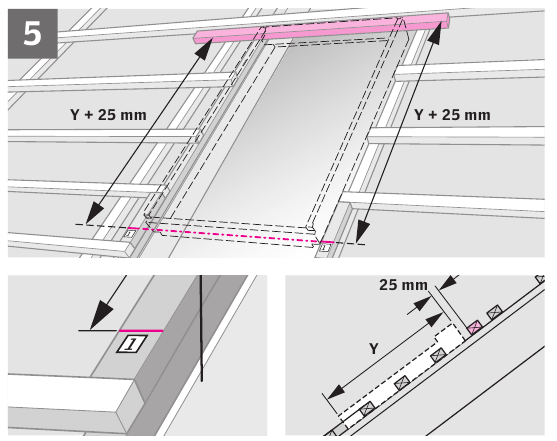

5. Montageleiste (Y + 25 mm) von der Position für den unteren Rand des Dachfensters aus positionieren und anbringen.

6. Dachfenster positionieren. Obere Winkel an der Montageleiste befestigen . Untere Winkel an Stützklötzen befestigen, die auf der gleichen Höhe wie die Leisten sein müssen . Dachfenster-Einstellung: Siehe Einbauanleitung, die dem Dachfenster beiliegt.

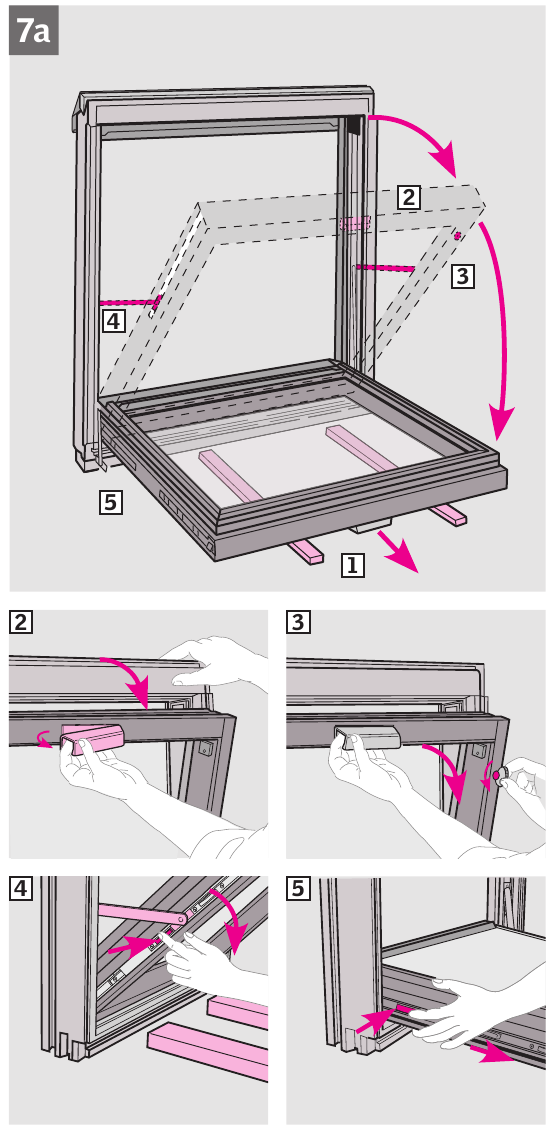

7. VFE
   Unterlageklötze auf eine ebene Fläche legen . Griff ziehen . Wenn das vertikale Fensterelement mit einem Öffnungsbegrenzer ausgestattet wurde, den Knopf drehen, um den Mechanismus zu lösen . Stopp drücken und die Verbundlenkerarme lösen . Flügel auf Unterlageklötze legen, dann Scharnierentriegelung drücken und Flügel abnehmen .

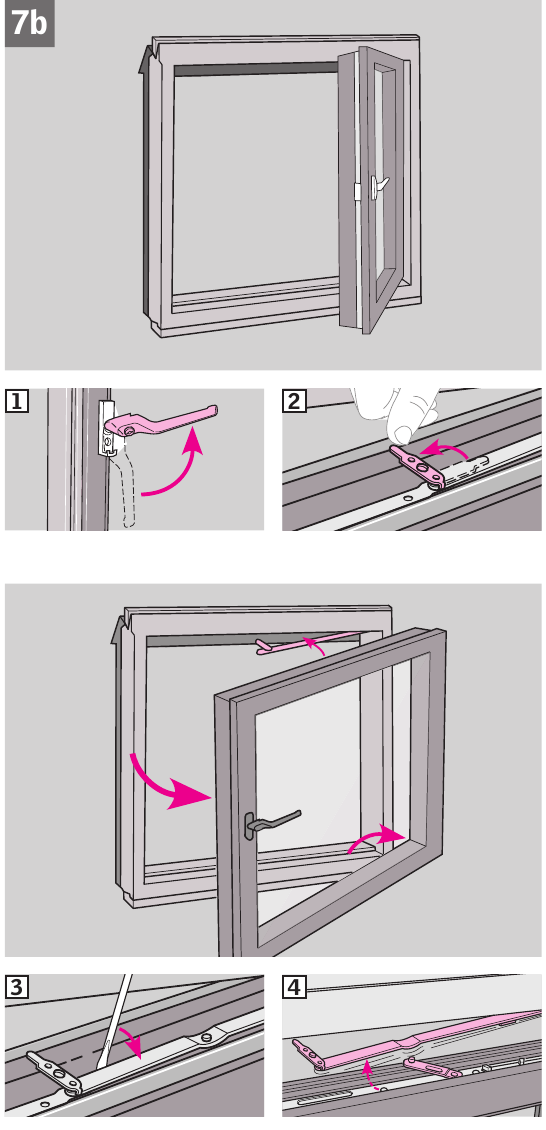

   VFA/VFB
   Flügel abnehmen: Griff drehen und Flügel öffnen . Verriegelung am Beschlagarm drehen , Beschlagarm lösen und den Flügel abnehmen , .

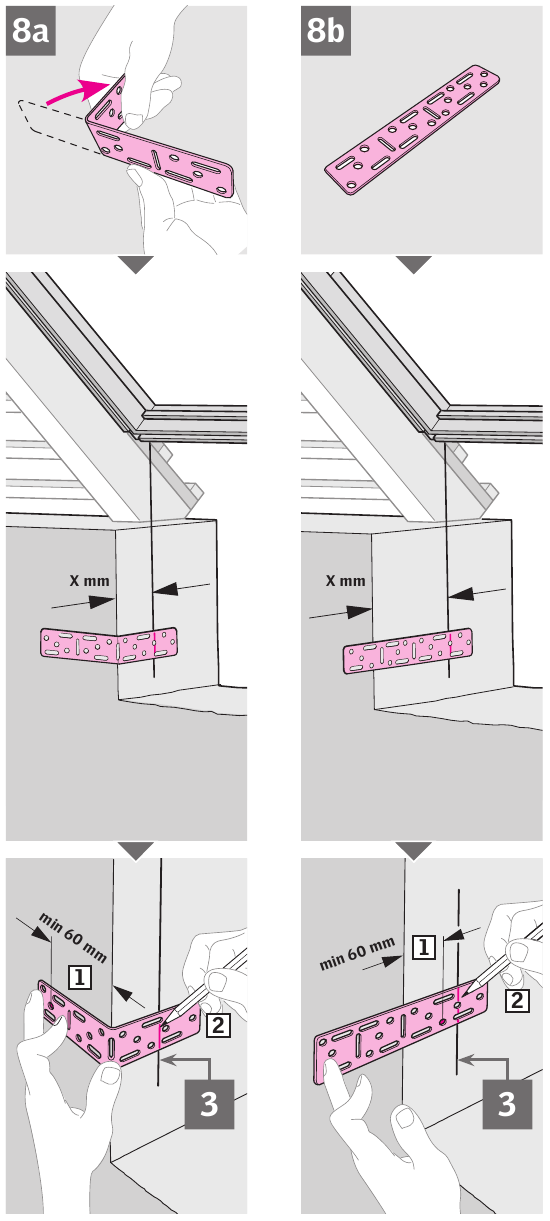

8. Abhängig vom Abstand X mm werden die Befestigungswinkel wie in Abb. positioniert. 8a oder 8b . Achten Sie darauf, den Abstand von min. 60 mm von der Ecke zum ersten Schraubenloch einzuhalten . Übertragen Sie die in Abb. markierte vertikale Linie , auf die Befestigungswinkel .

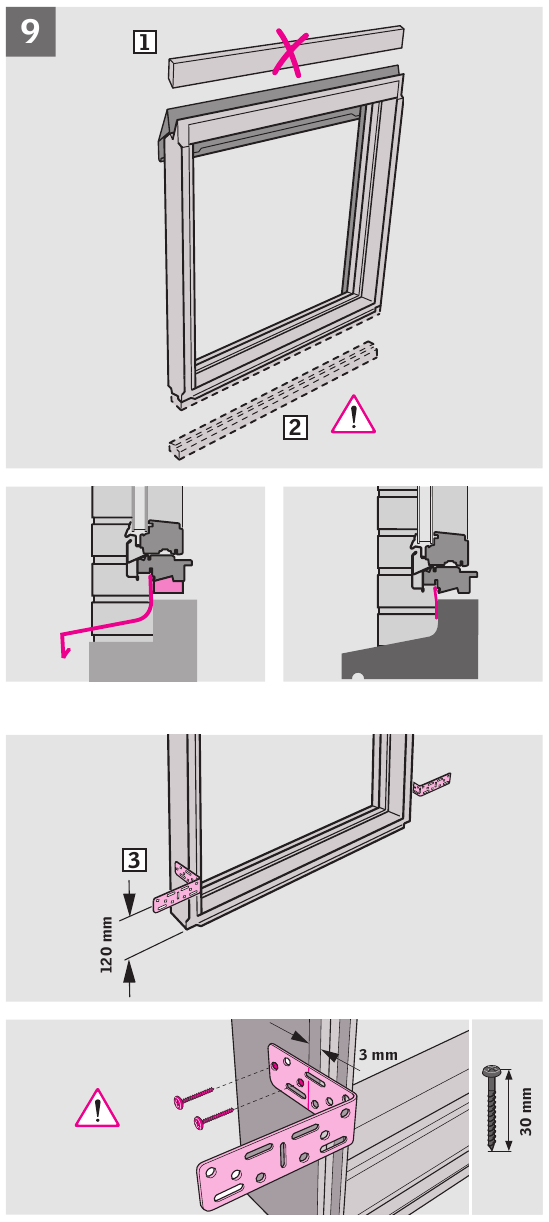

9. Obere Transportsicherung entfernen .
   Untere Transportsicherung entfernen es sei denn, Sie möchten diese zur Montageunterstützung verwenden. Befestigungswinkel am Rahmen anbringen .
   Beachten Sie, dass die Winkel so befestigt werden müssen, dass die markierte Linie auf den Winkeln 3 mm vom Rand des vertikalen Fensterelements positioniert ist.

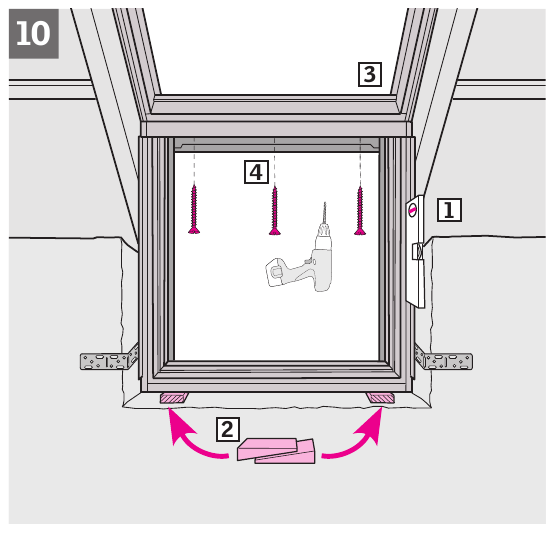

10. Rahmen positionieren und auf Vertikalität prüfen und mit Keilen unterstützen . Stellen Sie sicher, dass die Falze an beiden Seitenrahmen bündig sind . ø 3 mm Loch in das Dachfenster bohren und Rahmen zusammenschrauben . Dämmmaterial einsetzen .

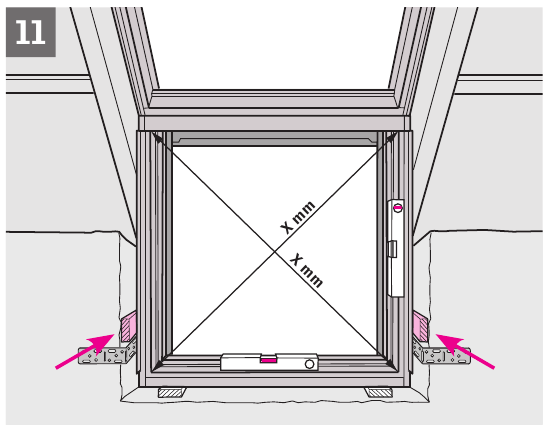

11. Keile seitlich einsetzen. Stellen Sie sicher, dass der Rahmen vertikal und horizontal ist. Diagonalmaße überprüfen.

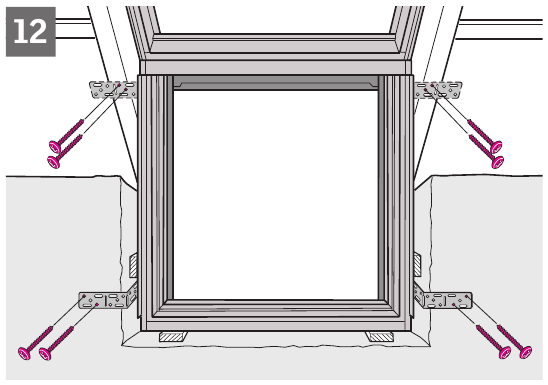

12. Löcher vorbohren und mit den mitgelieferten Schrauben befestigen.

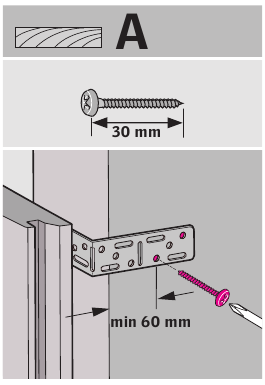

    1. Befestigung an Holzständerwand.

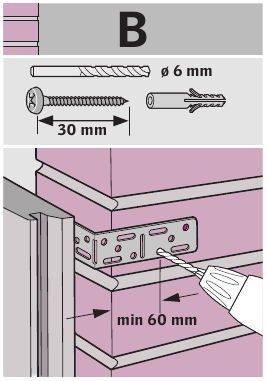

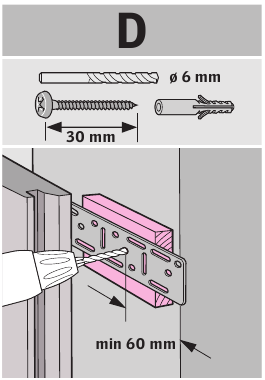

    2. Befestigung an Ziegel-/Betonwand.

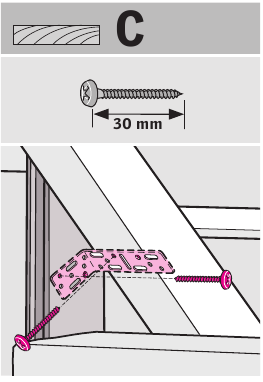

    3. Befestigung am Sparren.

    4. Befestigung an Fensterlaibungen: Klötze hinter den Befestigungswinkeln anbringen.

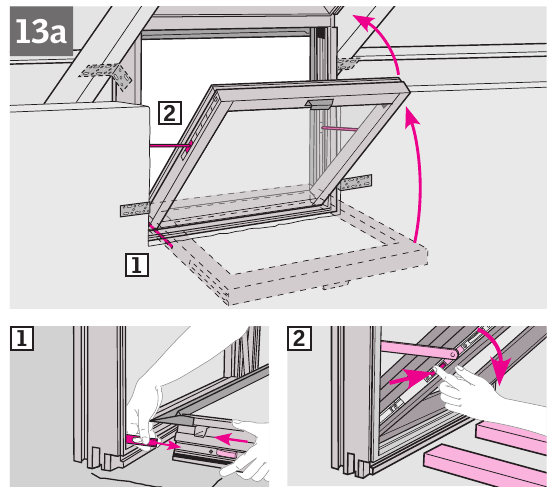

13. VFE
    Flügel wieder einsetzen. Scharniere wieder verbinden Verbundlenkerarme wieder anbringen .

    Stellen Sie sicher, dass oben und unten der Spalt zwischen Rahmen und Flügel links und rechts gleichmäßig ist. Der Flügel kann in Bezug auf den Rahmen, wie abgebildet, angehoben oder abgesenkt werden.

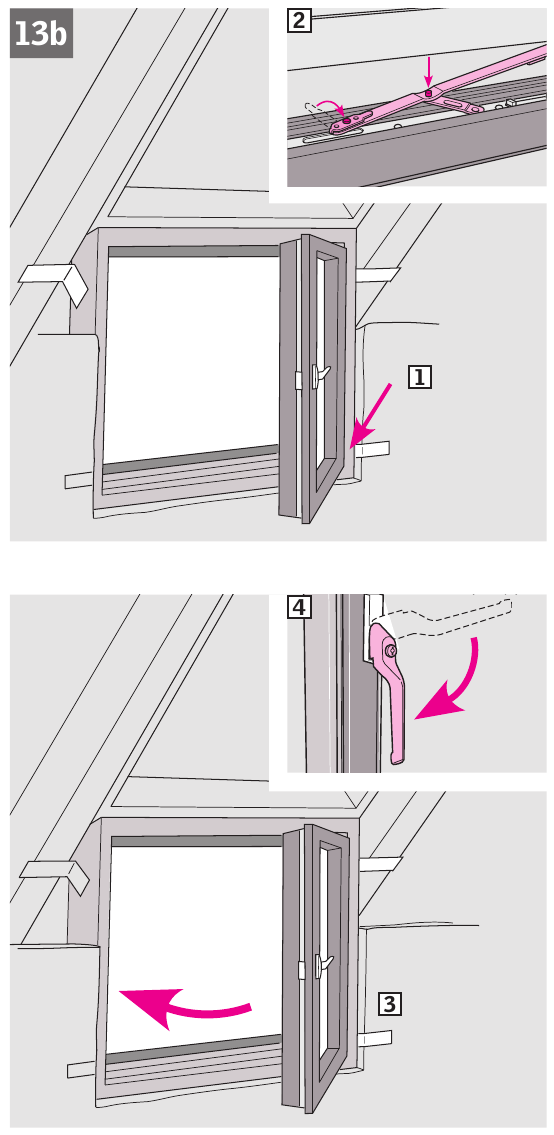

    VFA/VFB
    Flügel wieder einsetzen: Flügel im Rahmen positionieren und dabei sicherstellen, dass der Führungsstift im Rahmenbeschlag sitzt . Beschlagarm anbringen und verriegeln . Flügel schließen , .

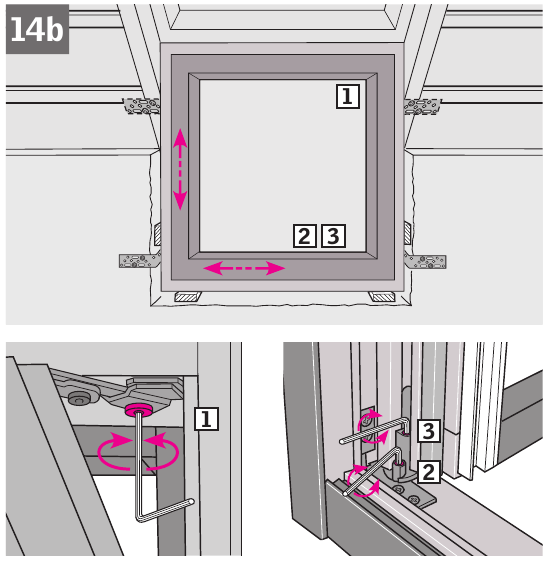

14. VFA/VFB

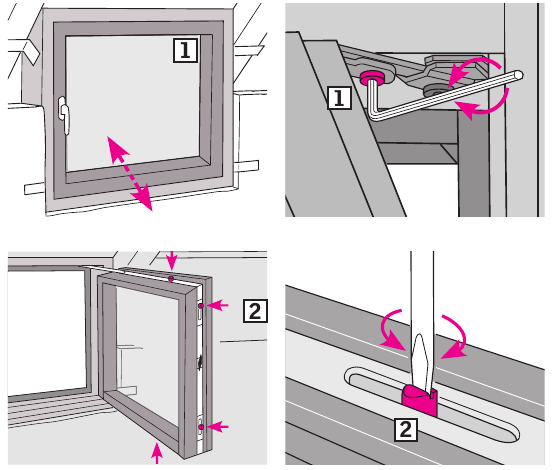

    Flügel kann seitlich eingestellt werden , und oben/unten .

    Der Flügel kann eingestellt werden, um einen korrekten Dichtungsdruck zu gewährleisten , .

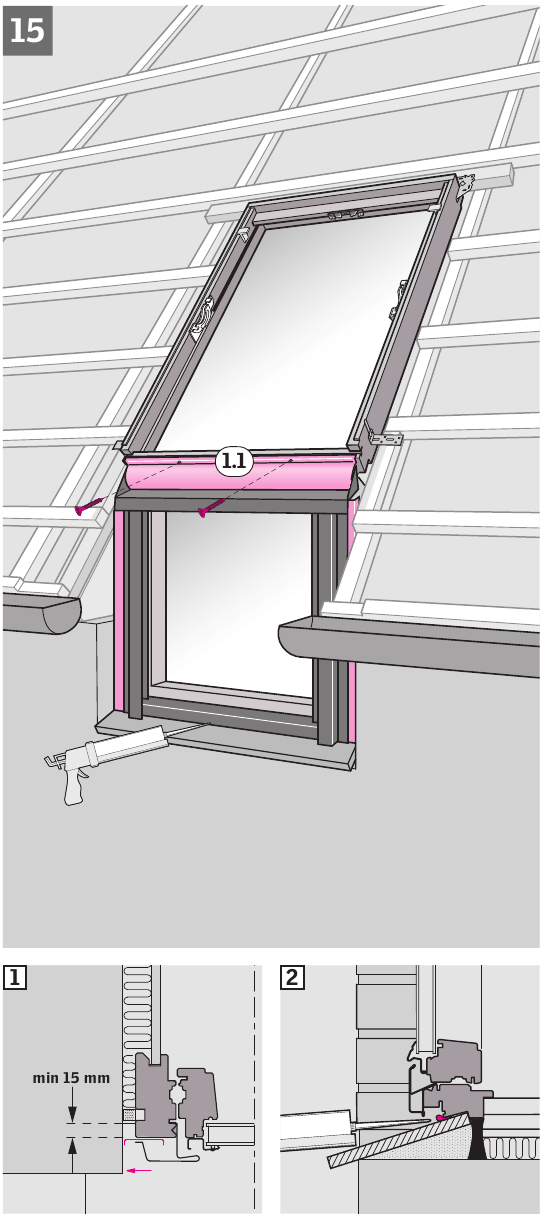

15. Abdeckung positionieren und mit Schrauben befestigen. Seitenabdeckungen wie abgebildet gegen die Wand herausziehen Der Anschluss an die Unterspannbahn sollte wie in der Anleitung, die dem oberen Fenster beiliegt, ausgeführt werden. Die Fuge zwischen unterem Rahmen und äußerer Schwelle mit Fugendichtung abdichten .

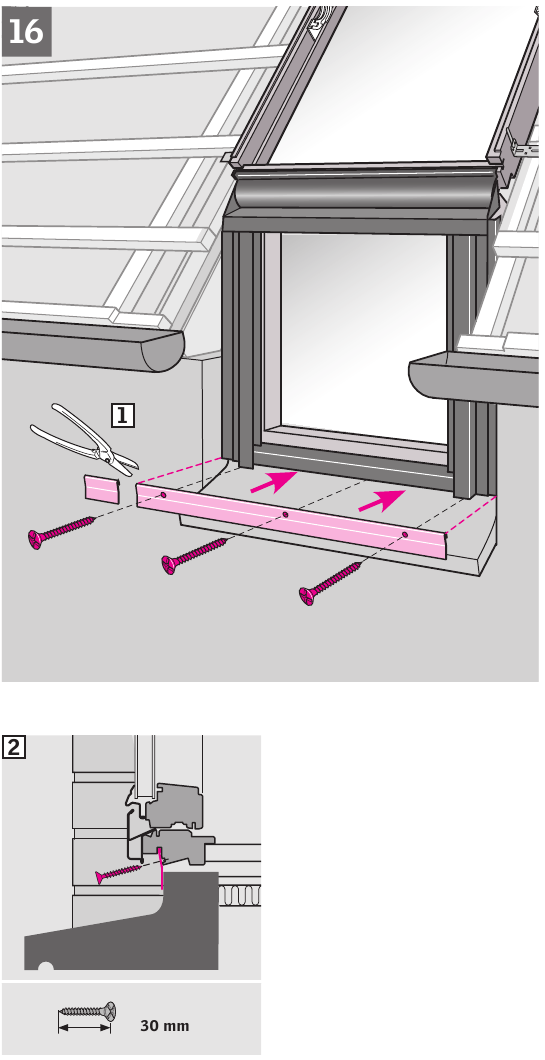

16. Wenn das vertikale Fensterelement mit einer zusätzlichen unteren Rahmenabdeckung geliefert wird, diese Abdeckung auf Länge schneiden und anbringen .

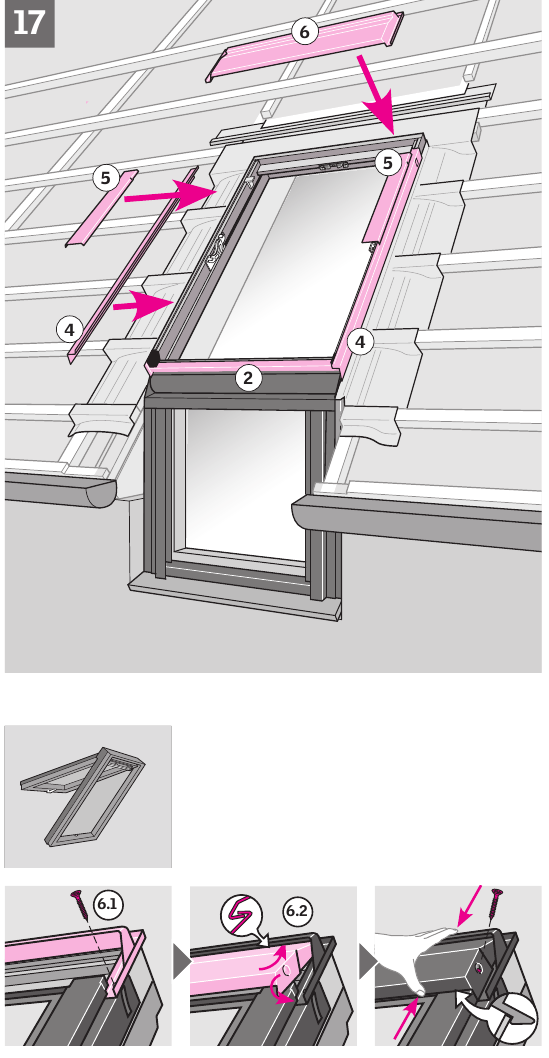

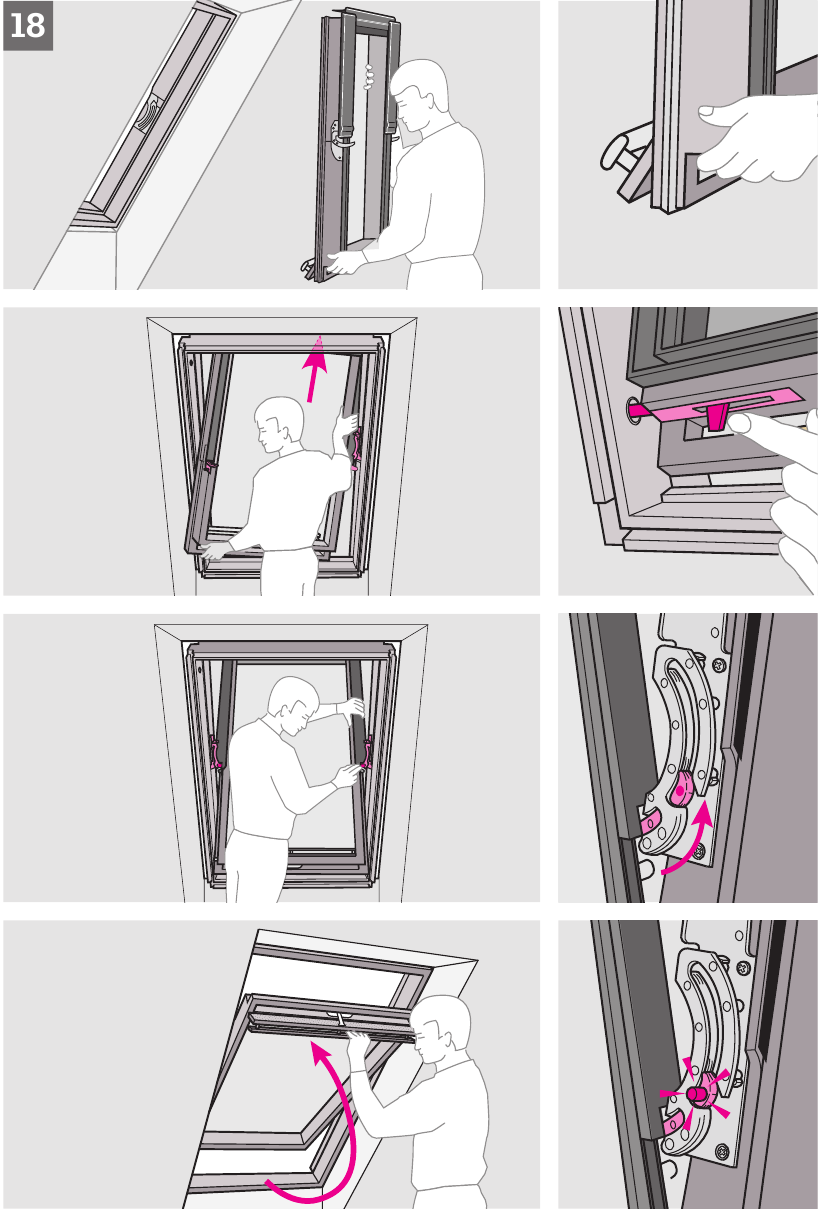

17. Wenn der Eindeckrahmen nicht sofort montiert werden soll, die mit dem Fenster gelieferten Abdeckungen anbringen. Flügel wieder einsetzen, falls zuvor entfernt, siehe Abb. 18. Der Druckknopf wird automatisch gelöst, wenn das Fenster geschlossen wird.
