Crumar MOJO 61 Handbuch

Einleitung

Sie sind nun der glückliche Besitzer eines Crumar Mojo 61, eines der feinsten digitalen Keyboards der modernen Ära. Das Mojo 61 ist ein hochwertiges Instrument, das vollständig in Italien mit erstklassigen Teilen konzipiert, entwickelt und gebaut wurde. Dieses Instrument ist das Ergebnis jahrelanger Forschung in Sounddesign, Qualitätselektronik und wurde mit erstklassiger Handwerkskunst zusammengebaut. Wir wünschen Ihnen viele Jahre Freude und gute Musik mit Ihrem neuen Mojo 61, und, wenn wir Ihnen einen kleinen Rat geben dürfen... Sie haben es erraten... bitte lesen Sie dieses Handbuch vollständig und bewahren Sie es an einem sicheren Ort zum späteren Nachschlagen auf! Viel Spaß!

SICHERHEITSHINWEISE

• Öffnen Sie das Instrument nicht. Das Instrument darf nur von qualifiziertem Personal geöffnet und repariert werden. Unbefugtes Öffnen führt zum Erlöschen der Garantie.
• Setzen Sie das Instrument nicht Regen oder Feuchtigkeit aus.
• Setzen Sie das Instrument nicht direktem Sonnenlicht aus.
• Achten Sie darauf, dass keine Pulver und Flüssigkeiten in das Instrument gelangen. Auch nicht auf die Außenseite.
• Sollten Flüssigkeiten in das Gerät gelangen, trennen Sie sofort die Stromversorgung, um das Risiko eines Stromschlags zu vermeiden, und kontaktieren Sie so schnell wie möglich ein Servicecenter.
• Reinigen Sie das Gerät nicht mit Scheuermitteln, da diese die Oberfläche beschädigen könnten.
• Bitte bewahren Sie die gesamte Verpackung auf, falls Sie das Instrument zu einem Servicecenter transportieren müssen.
• Das mitgelieferte Netzteil kann in jedem Land verwendet werden, das eine Netzspannung zwischen 100 Vac und 240 Vac aufweist. Bitte verwenden Sie nur das mitgelieferte Netzteil (PSU).
• Berühren Sie das Netzteil nicht mit nassen Händen.

VERWENDETE KONVENTIONEN IN DIESEM HANDBUCH

Jedes Mal, wenn ein Taster, eine LED oder ein anderes Bedienelement referenziert wird, geschieht dies durch die Nummer, die ihm in den Zeichnungen zugeordnet wurde. Wenn Sie aufgefordert werden, einen Taster "press & hold" (drücken & halten), ist gemeint, dass die Taste mindestens 2 Sekunden lang gedrückt gehalten werden sollte.
Sie werden feststellen, dass einige Konzepte mehr als einmal wiederholt werden können. Dies geschieht, weil es in einem Kapitel eine Erwähnung und in einem späteren Kapitel eine detaillierte Erläuterung geben könnte.
Wir empfehlen Ihnen, dieses Handbuch mit dem Instrument vor sich zu lesen, damit Sie das Gelesene in die Praxis umsetzen und ein sofortiges Feedback zu den hier erläuterten Begriffen erhalten können.

DIE SOUNDS DES MOJO 61

VB3-II virtuelle Tonradorgel

Dies ist genau dieselbe Software, die den Crumar Mojo antreibt und denselben Parametersatz bietet. VB3-II ist das Ergebnis von 12 Jahren Studium, Forschung, Experimenten und Entwicklung der Simulation einer Vintage Hammond B3 Orgel. Es ist die Weiterentwicklung des GSi VB3 1.4, der immer noch als Plugin für digitale Audio-Workstations verfügbar ist. In den letzten 5 oder 6 Jahren wurde er von einigen der renommiertesten Jazz- und Rockorganisten und Orgeltechnikern als die beste Simulation einer Tonradorgel angesehen. Der Crumar Mojo war 2013 und 2014 ein Bestseller auf dem "Clone Organ" (Klon-Orgel)-Markt, und nun bietet Ihnen der neue Mojo 61 die Möglichkeit, eines der besten Klon-Orgeln überhaupt kompromisslos zu nutzen.

Pfeifenorgel

Eine Pfeifenorgel sieht man nicht jeden Tag; es gibt Tausende verschiedener Pfeifenorgeln, die sich durch die Anzahl der Register, die Anzahl der Manuale, die Anzahl und Art der Pfeifen, deren Größe, Position usw. unterscheiden. Wir wollten es jedoch einfach halten und eine Pfeifenorgel anbieten, die leicht zu verstehen und inspirierend zu spielen ist. Daher haben wir uns entschieden, eine Orgel im Barockstil anzubieten, basierend auf einem einzigen Manual und 9 Registern plus 3 Koppeln und dem klassischen "tremulant" (Tremulant)-Effekt. Diese Synthesizer-Engine arbeitet als Hybridsynthesizer, verwendet additive Synthese und physikalische Modellierung; es sind keine Samples beteiligt. Das Expression-Pedal reagiert natürlich und variiert die Menge der Luft, die durch die Pfeifen strömt. Es gibt insgesamt 776 virtuelle Pfeifen.

Kombi-Orgeln

Das Mojo 61 bietet zwei Simulationen sehr berühmter italienischer Transistororgeln der siebziger Jahre: die VOX Continental und die Farfisa Compact DeLuxe. Jede dieser Orgeln wird bis ins kleinste Detail simuliert, wodurch die Essenz und die exakte Klangfarbe jenes rauen Orgelklangs reproduziert werden, der ein Eckpfeiler von Rockbands wie den Doors, Pink Floyd und ähnlichen war. Die Polyphonie ist vollständig (alle 61 Noten gleichzeitig) und alle Bedienelemente verhalten sich genau wie beim Originalinstrument. Ein Hinweis: Da beide dieser Orgeln ursprünglich auf 49-Tasten-Keyboards basierten, haben wir uns entschieden, die Pedaltöne auf die erste Oktave zu legen. Der Pedalton hat keine Einstellungen.

Tine-E-Piano

Es gibt keinen Keyboarder ohne einen guten Rhodes E-Piano Sound. Und das Mojo 61 bietet das, was als die beste Fusion aus Klangtreue und Spielbarkeit angesehen werden kann. Diese Synthesizer-Engine basiert auf mehr als 10 Jahren Erfahrung in der physikalischen Modellierungssimulation eines Rhodes E-Pianos; alles im "body" (Klangkörper) jeder einzelnen Note, vom Anschlagtransienten bis zum allerletzten Ausklang, wird rein simuliert. Einige kleinere Elemente werden aus ausgewählten gesampelten Quellen hinzugefügt, aber der wichtigste Teil des Sounds ist reine Synthese. Jedes Element des mechanischen Klaviers wird im Mojo 61 virtuell rekonstruiert, vom Hammer, den Hammerköpfen, den Tines (Klangzungen), den Tonebars (Klangstäben), den Tonabnehmern, den Dämpfern, dem Ausgangsfilter bis hin zum Ausgangsklinkenanschluss, und sie alle verhalten sich genau wie im Original. Jede der 88 Noten wird individuell simuliert, und jede Note ist ein eigener Generator, wodurch die volle Polyphonie, kein Note-Stealing und ein sehr natürliches und originalgetreues Verhalten geboten werden. Darüber hinaus verfügt diese neue Simulation über eine sehr realistische mitschwingende Resonanz, die die gesamte "harp" (Klangzungen-Einheit) einbezieht, welche jedes Mal vibrieren und resonieren kann, wenn eine Taste angeschlagen wird. Es ist wirklich schwer, die Mojo-Simulation von einem echten Rhodes-Klavier zu unterscheiden; der Grad an Realismus und die Detailtreue sind sehr hoch.

Reed-E-Piano

Ähnlich wie beim vorherigen Instrument basiert die Simulation eines Wurlitzer 200A E-Pianos vollständig auf physikalischer Modellierung mit nur einer geringfügigen Ergänzung von gesampeltem Material. Dieselbe Technik wie zuvor: Jedes Teil des mechanischen Klaviers wird virtuell reproduziert, um das maximale Maß an Realismus und Spielbarkeit zu erzielen, einschließlich der mitschwingenden Resonanz. Dieses Klavier hat 64 Noten, und alle können gleichzeitig gespielt werden.

PM-E-Piano

Einer der meistgenutzten E-Piano-Sounds der achtziger Jahre war das berühmte Patch "E-PIANO 1" (E-PIANO 1) des Yamaha DX7. Das Mojo 61 bietet eine Reproduktion dieses Patches unter Verwendung derselben "Phase Modulation" (Phasenmodulations)-Synthese, wodurch das Ergebnis genau dasselbe wie beim Originalinstrument ist, ohne Kompromisse. Dieser Synthesizer verfügt über eine 24-stimmige Polyphonie mit unserem "Intelligent Note Stealing Algorithm" (Intelligenten Notendiebstahl-Algorithmus), der nur leisere Noten stiehlt und nicht jene, die noch gehalten werden, wodurch die Polyphoniegrenze kein Problem darstellt.

Gesampeltes Akustisches Konzertflügel
Dieses Sample-Set stammt aus der werkseitigen Sample-Bibliothek des GSi Gemini und basiert auf der GSP-01 "Adaptive Sample Player" (Adaptiver Sample-Player)-Synthese-Engine. Es verfügt über einen speziellen "Physical Modeling Piano Harp Resonance Simulator" (Physikalische Modellierung Klavierharfenresonanz-Simulator), der dem Klang natürliche Resonanzen hinzufügt, die das Verhalten einer echten Klavierharfe nachahmen.

DIE EFFEKTE

Tremolo / Auto-Panner
Das Mojo 61 bietet E-Pianos und Orgeln, wie könnten wir also einen so wichtigen Effekt in der Kette vermissen? Er ist ein Muss im Mono-Modus, wenn er mit dem Reed-E-Piano kombiniert wird, und klingt großartig im Square-Stereo mit dem Tine-E-Piano.

Stereo-Phaser
Dies ist ein 4-stufiger Stereo-Phaser (zwei einzelne, leicht verschobene Phaser) und bietet Parameter wie LFO-Geschwindigkeit und Tiefe. Klingt großartig bei den E-Piano-Sounds.

Stereo-Chorus
Wir haben uns eine Auswahl an Chorus-Effekten für Keyboards und Gitarren angehört, die von den frühen analogen BBD-Chorussen bis zu den modernen digitalen reichen, aber einer, der bei einer Vielzahl von Klängen wirklich hervorragend funktioniert, ist der zweistimmige BBD-basierte Stereo-Chorus, den Roland im RD-1000 und in vielen anderen ihrer Instrumente der achtziger Jahre integriert hat. Dies ist eine Simulation eben dieses Chorus und klingt wirklich großartig mit den E-Pianos.

Verstärker-Simulator
Und hier kommt die Boutique-Verstärkerkollektion. Dieser Prozessor simuliert fünf der meistgenutzten Gitarren- und Bassverstärker aller Zeiten: den Fender Twin, den Marshall JCM800, den Vox AC30, den Roland Jazz Chorus und den Fender Bassman. Jeder Verstärker verfügt über einen 3-Band-Equalizer und einen einstellbaren Overdrive.

Rotary-Effekt-Simulator
Es gibt kein VB3-II ohne einen großartigen Rotary-Effekt. Dies ist genau derselbe Rotary-Effekt, der auch im Crumar Mojo enthalten ist, und bietet denselben Parametersatz und denselben Klang.

Digitaler Hall
Dies ist ein großartig klingender digitaler Hall, der Ihrem Sound Licht und Luft verleiht. Er klingt weich, geschmeidig und tief, präzise und lebendig, luftig und so realistisch, dass es eine wahre Freude ist, ihn im Mix zu haben.

Equalizer
Dieser Abschnitt enthält einen sehr einfachen 3-Band-Equalizer. Verwenden Sie ihn, um Ihren Sound perfekt an Ihr Verstärkersystem anzupassen.

DAS BEDIENFELD – Teil 1

In diesem Kapitel machen wir uns mit dem Bedienfeld des Mojo 61 vertraut; für eine bessere Lesbarkeit wurde das Panel in drei Teile unterteilt. Nummern werden verwendet, um später in diesem Handbuch auf jedes Bedienelement zu verweisen.

Abb. 1 - Bedienfeld Teil 1

1. Lautstärkeregler.
2. Drive-Regler, stellt den Overdrive-Pegel ein, wenn der Rotary Speaker Effekt auf VB3 aktiv ist und wenn ein statischer Verstärker bei Kombi-Orgeln oder E-Pianos aktiv ist.
3. RUN/STOP (Start/Stopp): drücken, um die Rotation des Rotary Speaker Effekts zu stoppen, die entsprechende LED leuchtet auf; erneut drücken, um die Rotation neu zu starten, die LED erlischt.
4. SLOW/FAST (Langsam/Schnell): drücken, um zwischen den beiden Geschwindigkeiten des Rotary Speaker Effekts zu wechseln. Die entsprechende LED animiert entsprechend. Bitte beachten Sie, dass die LED-Animation nicht mit dem Sound synchronisiert ist, sondern nur zur besseren visuellen Rückmeldung dient. Wenn die STOP-Geschwindigkeit aktiviert ist, stoppt die LED-Animation. Wenn dieser Taster im STOP-Modus gedrückt wird, wechselt die Geschwindigkeit und die LED beginnt erneut zu animieren, obwohl keine Auswirkung auf den Klang erfolgt, bis der STOP-Modus mit Taste Nr. 3 deaktiviert wird.
5. Diese LED zeigt an, dass die Unterstützung für den optionalen "Half-Moon" (Halbmond)-Schalter aktiviert wurde, in diesem Fall reagieren die Tasten 3 und 4 nicht. Um die "Half-Moon" (Halbmond)-Unterstützung zu aktivieren und zu deaktivieren, drücken Sie die Tasten 3 und 4 gleichzeitig.
6. Drücken Sie diese Taste, um zyklisch zwischen den Vibrato/Chorus-Optionen zu wechseln. Beim Spielen von VB3 stehen 6 Optionen zur Verfügung (C1, C2, C3, V1, V2, V3); beim Spielen der Kombi-Orgel "Compact DeLuxe" (Kompakt-Deluxe) sind nur 4 Optionen verfügbar (mit kleineren Zeichen beschriftet, später erklärt).
7. Diese Taste aktiviert/deaktiviert den Vibrato/Chorus-Effekt für das ausgewählte Manual.

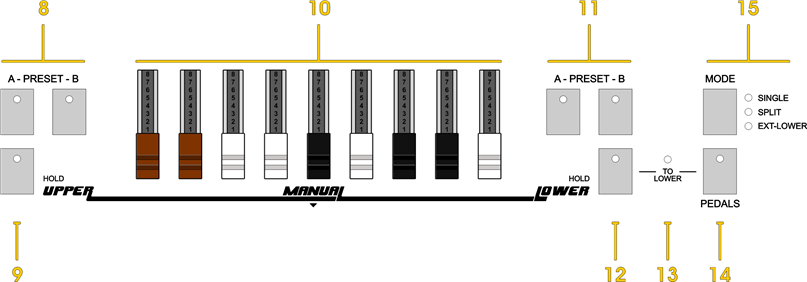

DAS BEDIENFELD – Teil 2

Abb. 2 - Bedienfeld Teil 2

8. Presets für das obere Manual.
9. Wahlschalter oberes Manual / Upper HOLD (Oberes Halten)-Funktion.
10. Die Zugriegel. Diese werden für alle Orgelklänge verwendet, die das Mojo 61 bietet.
11. Presets für das untere Manual.
12. Wahlschalter unteres Manual / Lower HOLD (Unteres Halten)-Funktion.
13. Diese LED zeigt den Status der "Pedal-to-lower" (Pedal-zu-unteres-Manual)-Funktion an, die durch Drücken der Taste Nr. 14 und anschließend der Taste Nr. 12 aktiviert und deaktiviert werden kann.
14. Pedalboard-Wahlschalter.
15. MODE (Modus)-Wahlschalter. Drücken, um zwischen SINGLE (Einzel) und SPLIT (Teilen) zu wechseln, drücken und halten, um den EXT-LOWER (Erweitertes unteres Manual)-Modus zu aktivieren.

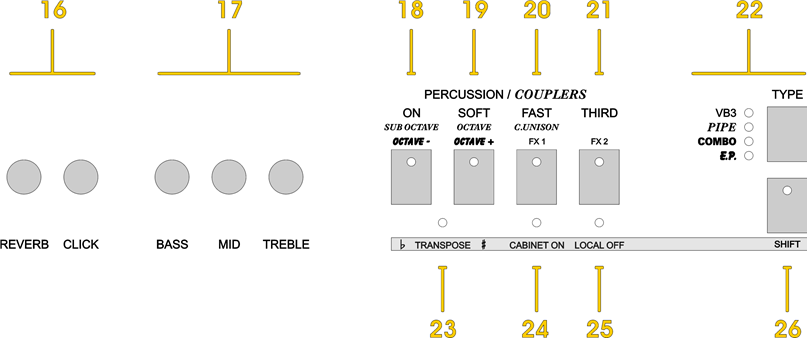

DAS BEDIENFELD – Teil 3

Abb. 3 - Bedienfeld Teil 3

16. Regler zum Einstellen des Reverb-Pegels und der Menge des Tastenanschlags (Key-Click), der von VB3 und den Combo-Orgeln erzeugt wird.
17. Equalizer-Sektion, arbeitet über allem.
18. Multifunktionstaste Nr. 1.
19. Multifunktionstaste Nr. 2.
20. Multifunktionstaste Nr. 3.
21. Multifunktionstaste Nr. 4.
22. Instrumententyp-Auswahl. Drücken Sie diese Taste, um zwischen den vier Grundklängen (VB3, Pfeifenorgel, Combo-Orgel, E-Piano) von oben nach unten zu wechseln. Durch gleichzeitiges Drücken dieser Taste und der SHIFT-Taste (Umschalttaste) wird von unten nach oben gewechselt.
23. Diese LED zeigt an, ob die Transposition aktiviert wurde.
24. Diese LED zeigt den Status des Rotary Speaker-Effekts oder der Static Amps an.
25. Diese LED zeigt an, ob die LOCAL-OFF-Funktion aktiviert wurde. In einer normalen Spielsituation sollte diese LED ausgeschaltet sein.
26. Die SHIFT-Taste. Sie wird in Verbindung mit anderen Tasten für alternative Funktionen und Tastenkombinationen verwendet, die später in diesem Handbuch erklärt werden.

DIE RÜCKSEITE

Abb. 4 - Rückseite Teil 1.

1. Analoger, symmetrischer Stereo-Audioausgang mit Line-Pegel. Verwenden Sie Ihre Klinkenkabel, um den Mojo 61 an Ihr Verstärkersystem anzuschließen. Verwenden Sie vorzugsweise symmetrische Kabel.
2. Ausgangspegel-Auswahl. Die optimale Wahl ist, diesen Wahlschalter in der mittleren Position (+4 dB) zu lassen; wenn Sie ihn an ein Heim-Hi-Fi-System vom "Consumer-Typ" anschließen, verwenden Sie die "L"-Position (-10 dB); für mehr Leistung verwenden Sie die "H"-Position.
3. Kopfhörerausgang, max. Last = 32 Ohm (prüfen Sie die Spezifikationen Ihrer Kopfhörer). Beste Leistung mit Studiokopfhörern mit 55 Ohm.
4. Wenn Sie Ihr Wi-Fi-Passwort für den Zugriff auf die Editor-Web-App vergessen haben, verwenden Sie einen kleinen Schraubendreher oder einen spitzen Bleistift, um den Knopf zu drücken, der sich hinter diesem Loch verbirgt. Das Passwort wird auf "00000000" zurückgesetzt und das System startet automatisch neu.
5. System USB 2.0 Typ "A" Port, verwendet für Firmware-Updates und andere Verbindungen.

Abb. 5 - Rückseite Teil 2.

6. Dies sind zwei MIDI-Eingänge, die intern zusammengeführt werden. Wenn Sie eine externe Tastatur an den Mojo 61 anschließen möchten, um ihn zu steuern, wählen Sie einfach einen der beiden, sie sind identisch. Es gibt zwei, weil Sie möglicherweise auch ein Pedalboard anschließen möchten, sodass Sie keine externe MIDI Merger-Einheit benötigen.
7. Ihr Mojo 61 kann auch zur Steuerung anderer MIDI-Geräte verwendet werden, dies ist die übliche MIDI-Ausgangsbuchse.
8. Class-compliant USB-MIDI IN/OUT-Anschluss, kann verwendet werden, um den Mojo 61 ohne eine externe MIDI-Schnittstelle an Ihren Computer anzuschließen.

ANSCHLUSS VON STEUERZUBEHÖR

Auf der Rückseite des Mojo 61 befinden sich drei zusätzliche Klinkenbuchsen, die zum Anschluss von Pedalen oder des "Half-Moon"-3-Wege-Schalters dienen.

Abb. 6 - Pedaleingänge.

9. Half-Moon- oder Fußschalter-Eingangsbuchse. Hier können Sie unseren dualen Fußschalter oder unseren Half-Moon-Schalter anschließen; letzterer kann nur an die optionale untere Manualtastatur angeschlossen werden und wird durch gleichzeitiges Drücken der Tasten Nr. 3 und Nr. 4 aktiviert. Normalerweise nimmt diese Buchse den dualen Fußschalter auf, der gleichzeitig mit den Bedientasten Nr. 3 und Nr. 4 funktioniert.Bitte stellen Sie sicher, dass Sie einen speziell für den Mojo 61 hergestellten Fußschalter verwenden.
10. Schließen Sie ein 10-K-Ohm Expression-Pedal an diese Buchse an; unser Crumar Long-Throw-Pedal ist die perfekte Wahl, aber auch andere Pedale von Drittanbietern können kompatibel sein.
11. Schließen Sie ein herkömmliches Sustain-Pedal an diese Buchse an; die Polarität wird automatisch erkannt, wenn das Instrument eingeschaltet wird, stellen Sie also bitte sicher, dass das Pedal bereits angeschlossen ist, bevor Sie es einschalten.

ÜBER DAS SUSTAIN-PEDAL
Das Sustain-Pedal wird normalerweise verwendet, wenn der E-Piano-Sound aktiv ist und funktioniert wie ein normales Piano-Sustain-Pedal. Wenn jedoch VB3 aktiv ist und der Rotary Speaker-Effekt eingeschaltet ist, kann das Sustain-Pedal verwendet werden, um zwischen den Geschwindigkeiten SLOW und FAST zu wechseln; wenn die Geschwindigkeit mit Taste Nr. 3 auf STOP gesetzt ist, kann das Sustain-Pedal verwendet werden, um die Rotary-Bremse zu deaktivieren und zur vorherigen Geschwindigkeit zurückzukehren.

SO SCHALTEN SIE DEN MOJO 61 EIN

Sie sollten ein externes Netzteil (PSU - Power Supply Unit) erhalten haben, ein Ende wird an die Steckdose angeschlossen, das andere Ende an die Strombuchse auf der Rückseite Ihres Mojo, gekennzeichnet mit der Nummer 12.
Drücken Sie den Schalter Nr. 13, nach einer Sekunde leuchten alle Lichter auf dem Bedienfeld auf, und nach weiteren 8 Sekunden ist das Instrument spielbereit.

Abb. 7 – Stromversorgungsbereich.

ALLES ÜBER VB3

VB3 ist das erste Instrument, das durch Drücken der Taste Nr. 22 mit der Aufschrift "TYPE" (TYP) ausgewählt werden kann. Es ist die Simulation einer Tonradorgel und die Hauptklangerzeugung Ihres Crumar Mojo 61. Genau wie die Originalorgel besteht sie aus drei Manualen: dem oberen, dem unteren und dem Pedalwerk, obwohl wir nur eine physische Tastatur und einen Satz von 9 Zugriegeln haben. Dennoch bietet Mojo 61 einige clevere Lösungen, um das Spielen auch ohne die zusätzliche untere Tastatur unterhaltsam und einfach zu gestalten.
Wählen Sie zunächst mit Taste Nr. 15, welchen "MODE" (MODUS) Sie spielen möchten. Dies ist sehr wichtig, da der "MODE" (MODUS) festlegt, welches Manual die Tastatur spielt und welches Manual die Zugriegel steuern müssen.
Zweitens wählen Sie mit Taste Nr. 9 für das obere Manual, Taste Nr. 12 für das untere Manual, Taste Nr. 14 für das Pedalwerk, welches Manual Sie spielen und/oder steuern möchten.
Nun wird ein Beispiel gegeben, um zu erklären, wie verschiedene Modi funktionieren. Nehmen wir an, das obere Manual ist ausgewählt.

• MODE = SINGLE (EINZELN): Die Tastatur spielt das obere Manual und die Zugriegel steuern die Registrierung des oberen Manuals;
• MODE = SPLIT (GETEILT): Die Tastatur ist in zwei Teile geteilt, der linke Teil spielt das untere Manual, der rechte Teil spielt das obere Manual; die Zugriegel steuern das obere Manual (das in diesem Beispiel ausgewählt ist); wenn wir das untere Manual auswählen, bleibt die Tastatur geteilt, aber die Zugriegel steuern nun das untere Manual;
• MODE = EXT. LOWER (EXT. UNTERES): Die Tastatur steuert immer das obere Manual, die Zugriegel steuern das aktuell ausgewählte Manual. Dies liegt daran, dass das untere Manual von einer externen MIDI-Tastatur gespielt werden soll.

Die spielbare Reichweite der VB3-Orgel beträgt 61 Tasten, von C (Note 36) bis C (Note 96). Das Anwenden der Transposition würde die spielbare Reichweite nicht beeinflussen, was dazu führen würde, dass an einem der Enden der Tastatur stumme Tasten vorhanden wären.

CHORUS / VIBRATO
VB3 unterstützt die 6 Auswahlmöglichkeiten für Chorus oder Vibrato, genau wie die originalen Tonradorgeln, und eine separate Aktivierung für das obere Manual und/oder das untere Manual (das auch das Pedalwerk umfasst) mit nur einer Taste. Wenn das obere Manual ausgewählt ist, beziehen sich Taste Nr. 7 und ihre LED auf das obere Manual; wenn das untere Manual oder das Pedalwerk ausgewählt ist, wirkt Taste Nr. 7 auf das untere Manual. Natürlich wird der Status (ein oder aus) gespeichert. Shortcut (Tastenkombination): Verwenden Sie Taste Nr. 7 zusammen mit der SHIFT-Taste, um den Effekt auf dem anderen Manual umzuschalten.

ZUGRIEGEL
Wir gehen davon aus, dass Sie bereits wissen, was Zugriegel sind und wie sie den Klang einer Tonradorgel beeinflussen. Falls nicht, laden wir Sie ein, im Internet zu suchen und eines der vielen Dokumente zu lesen, die erklären, wie Tonradorgeln funktionieren. Unsere einzige Absicht in diesem Kapitel ist es zu erklären, dass die 9 Zugriegel sowohl für das obere Manual als auch für das untere Manual funktionieren können, und die ersten 3 für das Pedalwerk.

Abb. 8 – Tabelle der Zugriegelfunktionen.

Werfen Sie einen Blick auf Abbildung 8. Die Zeile mit der Bezeichnung "VB3" gibt die Tonhöhe jedes Zugriegels an; die Zeile mit der Bezeichnung "TW-BASS" gibt an, dass der erste Zugriegel die 16' des Pedalwerks, der zweite Zugriegel die 8' und der dritte Zugriegel die Ausklingzeit (Simulation der "string bass" (Streichbass)-Funktion) einstellt. Um die Zugriegel für das Pedalwerk einzustellen, müssen Sie natürlich das Pedalwerk durch Drücken der Taste Nr. 14 auswählen. Vergessen Sie nicht, zuerst sicherzustellen, welches Manual Sie ausgewählt haben, und bewegen Sie dann die Zugriegel.
Trotz der aufgedruckten Ziffern von 1 bis 8 und der 15 "clicks" (Klicks), die Sie beim Bewegen der Zugriegel spüren, senden diese tatsächlich 128 MIDI-Werte von 0 bis 127. Zugriegel sind wie normale Schieberegler, nur mit der Form und dem Aussehen von Orgelzugriegeln.

ZUGRIEGEL-PRESETS
Jedes Manual (oberes und unteres) unterstützt zwei "drawbar presets" (Zugriegel-Presets); das obere Manual verwendet die Tasten 8A und 8B, das untere Manual verwendet die Tasten 11A und 11B. Sie funktionieren genau wie die umgekehrten Farbtasten einer Konsolen-Tonradorgel, auf genau die gleiche Weise. Sie speichern nur die Werte der Zugriegel. Wenn ein Preset aktiviert ist, bewirkt das Bewegen der Zugriegel keine Klangänderung; wenn ein Preset auf dem oberen Manual aktiviert ist, ist die Perkussion deaktiviert; um die Zugriegel wieder zu aktivieren, wählen Sie einfach das Manual, das Sie steuern möchten, erneut aus.
So speichern Sie ein Zugriegel-Preset: Wählen Sie das gewünschte Manual aus, stellen Sie die Zugriegel in die gewünschte Position, halten Sie die gewünschte Preset-Taste gedrückt. Sie sehen, wie die LED einmal kurz blinkt, was das Ende des Vorgangs anzeigt.

DIE HOLD-FUNKTION
Wahrscheinlich haben Sie bemerkt, dass neben den Beschriftungen "Upper" (Oben) und "Lower" (Unten) eine kleinere Beschriftung mit "HOLD" (HALTEN) steht. Dies ist eine spezielle Funktion, die, wenn sie aktiviert ist, die Zugriegel vorübergehend vom Klang trennt, sodass Sie die Zugriegel anpassen können, ohne den Klang zu beeinflussen, und sofort zur neuen Registrierung gelangen, als wäre es ein gespeichertes Preset, genau in dem Moment, in dem Sie die "HOLD" (HALTEN)-Funktion deaktivieren.
Beispiel: Wählen Sie das obere Manual, stellen Sie die Zugriegel nach Belieben ein und spielen Sie einen Akkord; drücken Sie nun die Auswahl-Taste des oberen Manuals erneut (Taste Nr. 9), Sie werden bemerken, dass die entsprechende LED zu blinken beginnt; bewegen Sie nun die Zugriegel zu einer neuen Registrierung, während der Akkord noch spielt... hören Sie, nichts ändert sich am Klang; drücken Sie nun die "HOLD" (HALTEN)-Taste erneut. Die neue Registrierung spielt nun.
Das ist so ziemlich das, was Organisten mit Konsolenorgeln machen, die zwei Zugriegelsätze pro Manual haben.

PEDALS TO LOWER
Um diese Funktion zu aktivieren oder zu deaktivieren, halten Sie zuerst die Auswahl-Taste des Pedalwerks Nr. 14 gedrückt und drücken Sie dann die untere Auswahl-Taste Nr. 12. Die gelbe LED Nr. 13 bleibt an, wenn diese Funktion aktiviert ist.
Diese Funktion ermöglicht es, die Pedaltöne zusammen mit dem unteren Manual zu spielen, übereinander gestapelt, mit dem Unterschied, dass das untere Manual über die gesamte Tastatur spielt, während das Pedalwerk nur über die unteren 25 Tasten spielt.

PERKUSSION
Es ist ein kurzer, perkussiver Klang, der dem Zugriegelklang hinzugefügt wird, um den Einschwingvorgang zu verstärken und dem Orgelklang etwas Besonderes zu verleihen.

Abb. 9 – Die Perkussionstasten.

• Taste Nr. 18: Schaltet die Perkussion ein oder aus. Bitte beachten Sie, dass die Perkussion nur auf dem oberen Manual funktioniert und, wenn aktiviert, den Klang des letzten Zugriegels deaktiviert, genau wie bei der originalen Tonradorgel.
• Taste Nr. 19: Wenn aktiviert, ist die Perkussionslautstärke "soft" (weich); andernfalls ist sie lauter.
• Taste Nr. 20: Wählt die Abklingzeit der Perkussion, ein kurzes (schnelles) Abklingen, wenn sie eingeschaltet ist, oder ein längeres (langsames) Abklingen, wenn sie ausgeschaltet ist.
• Taste Nr. 21: Wählt die für den Perkussionsklang verwendete Harmonische, die dritte Harmonische (Zugriegel Nr. 5), wenn sie eingeschaltet ist, die zweite Harmonische (Zugriegel Nr. 4), wenn sie ausgeschaltet ist.

DIE PFEIFENORGEL SPIELEN

Drücken Sie die "TYPE" (TYP)-Taste Nr. 22, um zum nächsten Klang, der Pfeifenorgel, zu wechseln. Dies ist eine einmanualige Orgel mit 9 Registern, 3 Koppeln und dem Tremulantenmotor. Eine wichtige Sache: Denken Sie daran, den Reverb-Pegel beim Spielen dieses Klangs etwas zu erhöhen!

Abb. 10 – Pfeifenorgelregister.
Die Zugriegel funktionieren in diesem Fall als Ein-/Ausschalter, genau wie die "stops" (Register) einer echten Pfeifenorgel, die hineingeschoben (aus) oder herausgezogen (ein) werden können. Die Mittelstellung ist der Schwellenwert, und der Ein-/Aus-Übergang ist sanft. Jedes Register entspricht einer Reihe verschiedener Pfeifen, einige Pfeifen werden in bestimmten Tonbereichen wiederverwendet. Die Pfeifen sind im Stereofeld unterschiedlich angeordnet, im Allgemeinen sind die tieferen Tonhöhen auf dem linken Kanal am deutlichsten hörbar, und die hohen Tonhöhen befinden sich eher auf dem rechten Kanal.
Die Pfeifenorgel unterstützt ebenfalls die Presets A und B sowie die "HOLD" (HALTEN)-Funktion, genau wie die VB3. Bitte beziehen Sie sich auf das vorherige Kapitel.

KOPPELN
Dieselben Tasten, die zuvor für den Perkussionsklang bei der VB3 verwendet wurden, werden nun für die sogenannten "couplers" (Koppeln) verwendet, ein spezieller Mechanismus einer Pfeifenorgel, der es ermöglicht, eine einzelne Note auf mehreren Oktaven zu spielen.
Machen wir ein Beispiel: Spielen Sie die mittlere C-Note, drücken Sie nun Taste Nr. 18, dies aktiviert die "SUB OCTAVE" (SUB OKTAV)-Koppel und Sie hören das tiefere C zum Klang hinzufügen; drücken Sie nun Taste Nr. 19, die die "OCTAVE" (OKTAV)-Koppel aktiviert, sodass auch das höhere C zum Klang hinzugefügt wird; schließlich aktiviert Taste Nr. 20 die "CANCEL UNISON" (UNISONO AUFHEBEN), die die zentrale Note, d.h. die Note, die Sie tatsächlich spielen, aufhebt und nur das tiefere C und das höhere C übrig lässt.
Wenn die "CANCEL UNISON" (UNISONO AUFHEBEN)-Koppel aktiviert und die anderen beiden deaktiviert sind, hören Sie keinen Ton. Tatsächlich, wenn Sie genau hinhören, hören Sie einen luftigen Anschlagklang, wie Luft, die durch die Taste bläst und die Pfeifen nicht erreicht. Hey, es ist schließlich Physical Modeling!

Abb. 11 – Koppeln der Pfeifenorgel.

TREMULANTENMOTOR
Dies ist ein Effekt, der mit Taste Nr. 7 aktiviert werden kann. Bei Pfeifenorgeln ist es wie ein rotierendes Ventil, das eine Art Tremolo-Effekt erzeugt, indem es den Luftstrom durch die Pfeifen abwechselt.

COMBO-ORGELN

In den siebziger Jahren kauften viele Bands, die sich keine elektromagnetische Tonradorgel leisten konnten, kleinere und günstigere Transistororgeln, meist in Italien hergestellt. Zwei der berühmtesten Modelle werden von Ihrem Mojo 61 perfekt imitiert. Verwenden Sie die "TYPE" (TYP)-Taste Nr. 22, um den Combo-Orgelklang zu aktivieren. Die Entscheidung, welche Combo-Orgel über die Type-Taste aktiviert wird, erfolgt über die Editor-Web-App oder eine Tastenkurzbefehl, der später in diesem Handbuch erklärt wird.

ZUGRIEGEL

Abb. 12 – Zugriegelfunktionen beim Spielen von Combo-Orgeln.
Die Zeile mit der Bezeichnung "Combo F" (Combo F) bezieht sich auf den Typ "Compact DeLuxe". In diesem Fall wirken die Zugriegel als Ein-/Ausschalter, wobei die Mittelstellung den Schwellenwert darstellt.
Die Zeile mit der Bezeichnung "Combo V" (Combo V) bezieht sich auf den Typ "Continental". Hier wirken die Zugriegel als normale Zugriegel mit einer Ausnahme: Die ersten 4 Zugriegel sind die Register, die nächsten beiden regeln die Lautstärke der beiden Wellenformen, die letzten drei bleiben ungenutzt. Wenn entweder der 5. oder der 6. Zugriegel nicht herausgezogen ist, gibt es keinen Klang.

VIBRATO
Die "Combo F" (Combo F) verfügt über 4 verschiedene Vibrato-Typen, die mit Taste Nr. 6 ausgewählt und mit Taste Nr. 7 ein- oder ausgeschaltet werden können. Die vier Auswahlen sind wie in Abb. 13 dargestellt beschriftet und lauten:

• Light Slow (Leicht Langsam)
• Light Fast (Leicht Schnell)
• Heavy Slow (Schwer Langsam)
• Heavy Fast (Schwer Schnell)

Die "Combo V" (Combo V) hat keine Typauswahl, nur den Ein-/Ausschalter.

Abb. 13 – Vibratoauswahl für Combo-Orgeln

ELEKTRISCHES PIANO

Drücken Sie die TYPE-Taste Nr. 22, um das Piano zu aktivieren und ein wenig zu spielen, bevor Sie mit dem Lesen dieses Handbuchs fortfahren.
Sie werden wahrscheinlich bemerken, dass das Spielen der E-Pianos des Mojo 61 eine besondere Atmosphäre hat. Dies sind nicht die üblichen Samples, die Sie seit den frühen 80er-Jahren in allen digitalen Keyboards gefunden haben, sondern ein Echtzeit-Synthesizer, der den Klang des E-Pianos sofort rekonstruiert, während Sie spielen, und Sie werden spüren, dass es lebendig ist, atmet, auf Ihr Spiel reagiert und sich genau wie das Original verhält.
Es gibt ein paar Dinge, die Sie testen können, um zu beweisen, dass wir Recht haben. Erstens die dynamische Ansprache. Gesampelte Instrumente haben eine vorgegebene Anzahl von Velocity-Layern. Hier ist die Dynamik praktisch unendlich, Sie werden kaum zweimal dieselben Anschläge hören.
Die Polyphonie. Die sogenannten ROMpler haben normalerweise eine vorgegebene Anzahl von Stimmen, die zyklisch den gespielten Noten zugewiesen werden, und diese sind normalerweise mehr als die gespielten Noten. Die E-Pianos im Mojo 61 müssen keine zusätzlichen Stimmen zuweisen, da sie sich genau wie das Original verhalten: Es gibt ein bewegliches Element pro Taste, also 88 gespielte Tasten = 88 Stimmen (oder 64 für das Reed Piano).
Wenn Sie noch kein Sustain-Pedal an Ihr Mojo 61 angeschlossen haben, laden wir Sie ein, dies jetzt zu tun.
Legen Sie nun Ihren Fuß auf das Sustain-Pedal und halten Sie es gedrückt, dann spielen Sie ein ribattuto (dieselbe Note weiterspielen). Sie werden einige Klangfarbenänderungen bemerken, die darauf zurückzuführen sind, dass ein Element vibriert (ein Zinken oder eine Zunge) und der Hammer es weiterhin in Schwingung versetzt, aber manchmal beschleunigt der Hammer die Schwingung, andere Male dämpft er sie. Auch der Anschlagklang ändert sich jedes Mal, weil Sie virtuell etwas stimulieren, das sich bereits bewegt.
Resonanzen. Ein E-Piano hat, genau wie ein akustisches Piano, eine Harfe und einen Resonanzboden, wo metallische Elemente in Schwingung versetzt werden und ihrerseits ihre Schwingung auf die anderen Elemente übertragen. Dies wird "sympathische" Resonanz genannt. Versuchen Sie Folgendes: Spielen Sie eine Note im hohen Register (zum Beispiel das letzte D), drücken Sie nun das Sustain-Pedal und spielen Sie diese Note weiter. Sie werden bemerken, dass alle anderen Zinken (oder Zungen) in Schwingung versetzt werden.
Es gibt noch mehr, aber wir sind zuversichtlich, dass Sie jetzt das Prinzip verstanden haben. Nun zurück zu den langweiligen technischen Details. Werden Sie die Effekte nicht vermissen?
Das Umschalten zwischen dem "Tine" (Zinken)- und dem "Reed" (Zunge)-Piano erfolgt über die Editor-Web-App, kann aber auch über eine später in diesem Handbuch erklärte Tastenkombination vorgenommen werden.

EFFEKTE AUF COMBO-ORGELN UND ELEKTRISCHE PIANOS ANWENDEN

Die Multifunktionstasten Nr. 18, 19, 20 und 21 können zum Zugriff auf Effekte und andere nützliche Funktionen verwendet werden.
Beim Spielen einer Combo-Orgel können Sie FX1 und FX2 mit den Tasten Nr. 20 bzw. Nr. 21 umschalten. Die Auswahl, welcher Effekt FX1 oder FX2 zugeordnet ist, erfolgt über die Editor-Web-App, kann aber auch über eine später erklärte Tastenkombination vorgenommen werden.
Beim Spielen eines E-Pianos kann die Oktave mit der Taste Nr. 18 bzw. Nr. 19 nach unten oder oben verschoben werden. Diese Tasten sind exklusiv, die Oktave kann entweder nach unten oder nach oben verschoben werden. Um die Oktave zurückzusetzen, drücken Sie einfach die aktive Taste erneut.

Abb. 14 – Multifunktionstasten für Combo-Orgeln und elektrische Pianos
Der Status der Effekte wird für jede der beiden Combo-Orgeln und jeden der vier Piano-Sounds immer gespeichert. Gespeicherte Einstellungen umfassen den Ein-/Aus-Status jedes Effekts zusammen mit allen über den Web-App-Editor vorgenommenen Parametereinstellungen. Um sicherzustellen, dass die Einstellungen gespeichert wurden, drücken Sie die aktive PRESET-Taste erneut.

DIE SHIFT-TASTE UND DIE ALTERNATIVEN FUNKTIONEN

Durch Drücken der SHIFT-Taste Nr. 26 zusammen mit den Tasten 18, 19, 20 und 21 ist es möglich, auf andere Funktionen zuzugreifen:

Abb. 15 – SHIFT-Funktionen

• SHIFT + Taste Nr. 18: Um einen Halbton nach unten transponieren. Es ist möglich, bis zu -12 Halbtöne nach unten zu gehen.
• SHIFT + Taste Nr. 19: Um einen Halbton nach oben transponieren. Die obere Grenze beträgt +12 Halbtöne.
  Hinweis: Wenn die Transposition aktiv ist, leuchtet die gelbe LED Nr. 23.
• SHIFT + Taste Nr. 20: Schaltet die "Cabinet"-Simulation ein oder aus, die im Falle von VB3 den Rotary Speaker Simulator und im Falle von Combo-Orgeln oder elektrischen Pianos den Static Amp Simulator betrifft. Wenn die Cabinet-Simulation eingeschaltet ist, kann der Overdrive-Betrag mit dem Regler Nr. 2 eingestellt werden.
• SHIFT + Taste Nr. 21: Schaltet die Funktion "Local Off" um, die die Tastatur vom internen Klangerzeuger trennt und den alternativen Tx MIDI-Kanal aktiviert, wie später in diesem Handbuch erklärt.

VERBINDUNG ZUM WEB-APP-EDITOR

Jedes moderne Mobilgerät (Tablets und Smartphones) oder jeder moderne Computer (Desktop oder Laptop) kann verwendet werden, um auf die Editor-Web-App zuzugreifen. Die Ausführungsgeschwindigkeit des Editors hängt von der CPU-Leistung Ihres Geräts ab. Wenn das Mojo 61 eingeschaltet ist, verwenden Sie die Netzwerkoptionen Ihres Geräts, um nach vorhandenen Wi-Fi-Netzwerken zu suchen. Das Mojo 61 sollte eine SSID ausstrahlen, die mit "Mojo-xxxxxxxx" beginnt, wobei die "x" durch eine hexadezimale Seriennummer ersetzt werden, die für jede Einheit einzigartig ist. Stellen Sie die Verbindung mit dem folgenden Passwort her: 00000000 (acht Nullen). Das Passwort kann später auf dem Startbildschirm der Editor-App geändert und jederzeit durch Befolgen von Prozedurschritt 4 auf seinen Standardwert zurückgesetzt werden.
Nach der Verbindung öffnen Sie Ihren bevorzugten Browser (Chrome, Safari, Firefox, Edge usw.) und geben Sie die URL "Mojo/" ein (der abschließende Schrägstrich ist wichtig, da einige Browser dies möglicherweise nicht als URL erkennen) oder geben Sie die IP-Nummer 192.168.1.1 ein.
Die Editor-Startseite sollte in Ihrem Browser wie eine normale Website geladen werden. Diese kann entweder im Hoch- oder Querformat angezeigt werden, die Seite sollte sich entsprechend neu zeichnen.
Der Editor besteht aus einer Startseite, drei Bearbeitungsseiten für die Soundparameter (VB3, Pianos und Effekte), einer weiteren Seite zum Bearbeiten der MIDI CC Map und dem rot hervorgehobenen Button "Save All" (Alles speichern).

VERWENDUNG DES WEB-APP-EDITORS

Der Mojo 61 Editor ist eine Web-App, eine interaktive Website, die verwendet werden kann, um alle Soundparameter und andere Funktionen anzupassen. Parameter werden im Allgemeinen in Form von horizontalen Schiebereglern dargestellt, um die Bedienung der App von einem Touch-Gerät aus zu erleichtern. Die App kann jedoch auch mit der Maus von einem herkömmlichen Computer aus verwendet werden. Eine kontextbezogene Hilfe kann durch Tippen auf das Fragezeichen -Symbol in der oberen rechten Ecke oder auf die Parameternamen auf den Bearbeitungsseiten aufgerufen werden.

DIE STARTSEITE
Hier können Sie alle globalen Optionen und Funktionen einstellen.

GLOBALE OPTIONEN

• TUNING (Stimmung): Dies akzeptiert einen Bereich von A=430 Hz bis A=450 Hz, wobei 440 Hz der Standardwert ist. Jedes Mal, wenn diese Einstellung geändert wird, ist ein Neustart erforderlich, damit die neue Änderung wirksam wird.
• TX Channel (Sendekanal): Der MIDI-Kanal, der zum Senden von Nachrichten an die Ausgangsports verwendet wird. Da VB3 3 Kanäle verwendet, sendet der obere Teil auf Kanal 1, der untere auf Kanal 2 und das Pedalboard auf Kanal 3, wenn dies auf 1 eingestellt ist. Der Kanal wird zurückgesetzt, wenn er 16 überschreitet, wenn Sie dies also auf Kanal 15 einstellen, haben Sie den oberen auf 15, den unteren auf 16 und das Pedalboard auf Kanal 1.
• Alt. Channel (Alternativkanal): Dies ist deralternative Kanal, der nur verwendet werden kann, wenn das Instrument im Local-Off-Modus eingestellt ist.
• TX Velocity (Sendegeschwindigkeit): Entscheiden Sie, wann die Informationen der Note-On-Velocity gesendet werden sollen, ob immer, nie oder gemäß dem ausgewählten Instrument (Panel).
• CC Send (CC senden): Entscheiden Sie, ob alle Continuous Controller-Nachrichten, nur die von den Pedalen verwendeten oder keine davon gesendet werden sollen (somit werden nur Notennachrichten gesendet).
• CC Presets (CC-Presets): Entscheiden Sie, ob die CC-Nachrichten, die sich auf die Zugriegel beziehen, gesendet werden müssen oder nicht, wenn ein Zugriegel-Preset aufgerufen wird.
• Sustain pedal (Sustain-Pedal): Entscheiden Sie die Funktion des Sustain-Pedals im VB3-Modus.
• Split note (Split-Note): Legt die tiefste Note des rechten Teils der Tastatur fest, wenn der Split-Modus verwendet wird.
• Split octave (Split-Oktave): Kann die Oktave des linken Teils (unteres Manual) der Tastatur verschieben, wenn der Split-Modus verwendet wird.
• Combo Organ: Entscheiden Sie, welche Combo-Orgel Sie verwenden möchten.
• Piano Mode (Piano-Modus): Entscheiden Sie, welches E-Piano-Modell Sie verwenden möchten.

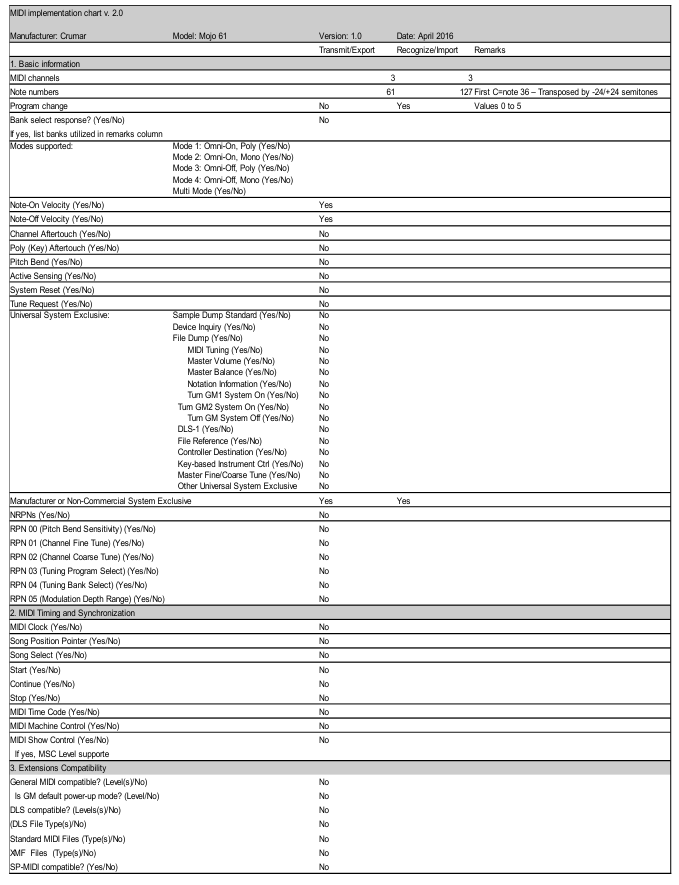

VIEW MIDI CC MAP (MIDI CC Map anzeigen)
Greifen Sie auf die MIDI CC Map zu. Siehe den Abschnitt "MIDI MAP" später in diesem Handbuch.

WI-FI PASSWORD (WLAN-Passwort)
Das Standardpasswort für die Verbindung zum Mojo 61 lautet "00000000", es kann in jedes Wort mit einer max. Länge von 8 Zeichen geändert werden. Es ist vorzuziehen, nur Buchstaben und Zahlen zu verwenden und Sonderzeichen zu vermeiden. Das Festlegen eines benutzerdefinierten Passworts verhindert, dass sich andere mit dem Mojo 61 verbinden, während wir auf der Bühne auftreten. Das Wi-Fi-Radio im Mojo 61 ist jedoch ausreichend leistungsstark, um eine Verbindung in einem Bereich von max. 5 – 10 Metern (30 Fuß) herzustellen – auch wenn diese Entfernung je nach möglichen Interferenzen variieren kann – und akzeptiert nur eine Verbindung gleichzeitig, so dass kein Risiko besteht, dass zwei Personen das Mojo 61 gleichzeitig steuern.

SEITE: EDIT VB3
Diese Seite zeigt alle Parameter, die mit der VB3-Engine und dem Rotary Speaker-Effekt zusammenhängen. Jedes Mal, wenn Sie einen Fader nach links oder rechts verschieben, können Sie den aktuellen Wert darüber ablesen.

SEITE: EDIT COMBO
Diese Seite zeigt alle Parameter, die sich auf die beiden Combo-Orgel-Simulationen beziehen.

SEITE: EDIT PIANO
Diese Seite zeigt alle Parameter, die sich auf die beiden E-Piano-Simulationen beziehen.

SEITE: EDIT EFFECTS
Diese Seite zeigt die Parameter, die sich auf die Effekte beziehen, die mit den Combo-Orgeln und den E-Pianos verwendet werden können. Effekte sind in farbigen Kästen organisiert.

SEITE: MIDI MAP
Die MIDI Map-Seite kann über den Button auf der Startseite oder durch Klicken/Tippen auf die jedem Parameter zugewiesene MIDI CC erreicht werden. Es ist möglich, jede der 127 CC-Nummern jedem Parameter zuzuweisen, und mehr als ein Parameter kann bei Bedarf derselben CC zugewiesen werden, aber dies bedeutet, dass, wenn diese spezifische CC-Nummer empfangen wird, alle ihr zugewiesenen Parameter sich entsprechend ändern werden.

BUTTON: SNAPSHOTS (Taste: Momentaufnahmen)
Klicken oder tippen Sie auf diese Taste, um eine der acht verfügbaren Momentaufnahmen zu speichern oder abzurufen.
In diesem Handbuch werden keine weiteren Informationen zu den über den Editor zugänglichen Soundparametern gegeben, da diese in der kontextbezogenen Hilfe detailliert erklärt werden. Wenn Sie beim Bearbeiten Ihres Sounds Zweifel haben, klicken oder tippen Sie auf den Namen des Parameters, über den Sie mehr wissen möchten, und ein Pop-up-Fenster mit den benötigten Informationen wird angezeigt.

SHORTCUTS (TASTENKOMBINATIONEN)

Einige der Funktionen, auf die normalerweise über die Editor-Web-App zugegriffen wird, können auch über Tastenkombinationen auf dem Bedienfeld aufgerufen werden. Hier ist eine Zusammenfassung:

• Umschalten zwischen den beiden Combo-Orgel-Sounds: Verwenden Sie UPPER PRESET A für Combo Typ "F" und UPPER PRESET B für Combo Typ "V".
• Umschalten zwischen den vier Piano-Sounds: Verwenden Sie UPPER PRESET A für Tine Piano und UPPER PRESET B für Reed Piano; verwenden Sie LOWER PRESET A für Digital Piano und LOWER PRESET B für Acoustic Piano.
• Umschalten zwischen Square, Triangle und Mono Tremolo: Drücken und halten Sie die Multifunktionstaste Nr. 20 mit der Beschriftung "FX1" (Effekt 1), der Effekt schaltet sich kurz aus und dann mit der neuen Einstellung wieder ein.
• Umschalten zwischen Phaser und Chorus: Drücken und halten Sie die Multifunktionstaste Nr. 21 mit der Beschriftung "FX2" (Effekt 2), der Effekt schaltet sich kurz aus und dann mit der neuen Einstellung wieder ein.
• Den Split-Punkt einstellen: Drücken Sie SHIFT + MODE-Taste Nr. 15, die Split-LED beginnt zu blinken, spielen Sie nun die gewünschte Split-Note auf der Tastatur (Sie hören keinen Ton), die LED kehrt in ihre vorherige Position zurück und der Split-Punkt ist nun eingestellt und gespeichert.
• Die Transposition zurücksetzen: Drücken Sie SHIFT + halten Sie entweder die Taste Nr. 18 oder Nr. 19 gedrückt, die Transpose-LED Nr. 23 sollte sich ausschalten und der Transpositionswert ist nun auf Null gesetzt.

DIE USB-ANSCHLÜSSE

Der Mojo 61 verfügt über einen USB 2.0 Typ-A "Host"-Anschluss. Dieser wird hauptsächlich für Software-Updates verwendet, falls eine neue Version verfügbar ist.
Eine weitere interessante Verwendung für diesen Anschluss ist die Möglichkeit, ein "Class-compliant USB-MIDI-Gerät" anzuschließen, d.h. eines der vielen MIDI-Geräte, die keine speziellen Treiber benötigen, wenn sie an einen Computer angeschlossen werden. Der Mojo 61 erkennt USB-MIDI-Geräte und wird sie zusammen mit jeder anderen MIDI-Ausrüstung verwenden, die an einem oder beiden der klassischen MIDI-Eingänge auf der Rückseite angeschlossen ist. Auf diese Weise können Sie bis zu 3 MIDI-Geräte an den Mojo 61 anschließen, zum Beispiel eine Tastatur, ein Pedalboard und eine Bedienoberfläche. Bitte vermeiden Sie das Anschließen von nicht unterstützten Geräten an diesen Anschluss.
Auf der Rückseite des Mojo 61 befindet sich ein zusätzlicher USB 2.0 Typ-B Anschluss, der eine Class-compliant USB-MIDI IN/OUT-Verbindung zu Ihrem Computer bietet. Verwenden Sie diesen Anschluss, um den Mojo 61 mit Ihrer Computersoftware zu verbinden. Es werden keine Treiber benötigt.

MIDI-FUNKTIONEN UND IMPLEMENTIERUNGSTABELLE

Der Mojo 61 hat eine sehr funktionale und vollständige MIDI-Implementierung. Er kann Nachrichten senden und empfangen, die sich auf jede einzelne Steuerung und jeden einzelnen Parameter beziehen; alle physischen Bedienelemente auf dem Bedienfeld haben feste MIDI CC-Zuweisungen, während alle Klangparameter, die über die Editor web-app zugänglich sind, vom Benutzer frei zugewiesen werden können. Jedes Mal, wenn ein CC-Wert empfangen wird und dies etwas betrifft, das auf dem Bedienfeld über LEDs sichtbar sein sollte, schalten sich diese entsprechend ein oder aus.

MIDI-MAP

KEYBOARD-ANPINSCHLAGDYNAMIK
Mojo 61 kann Noten mit oder ohne Anschlagsdynamik senden, je nach dem mit dem Type-Taster Nr. 22 ausgewählten Instrument. Wenn VB3 oder Combo Organ ausgewählt ist, werden Noten mit einem festen Anschlagdynamik-Wert von 127 gesendet, aber der erste Tastenkontakt wird verwendet (schnelle Tastenbetätigung). Wenn Pipe Organ oder EP ausgewählt ist, wird die Anschlagdynamik gesendet. Die Key-off-Anschlagdynamik wird immer gesendet. Jegliche Transposition oder Oktavverschiebung, die auf den internen Klangerzeuger angewendet wird, wird auch auf die übertragenen Notenmeldungen angewendet.

PEDALE
Das Sustain-Pedal sendet immer CC #64 mit den Werten 0 oder 127, wenn der EP ausgewählt ist. Um CC #64 auch im VB3-Modus zu senden, muss dies in den Global Options (Globalen Optionen) auf der Startseite des Editors aktiviert werden. Das Expression (Schwell-)Pedal sendet CC #11.

SONSTIGES
Die Instrumententypauswahl kann über das Senden von Program Change-Ereignissen mit den folgenden Werten ferngesteuert werden: 0 = VB3, 1 = Pipe Organ, 2 = Combo "F", 3 = Combo "V", 4 = Tine Piano, 5 = Reed Piano.

SPEZIFIKATIONEN

Technische Spezifikationen:

• Leistungsaufnahme: 9 ~ 12 Volt
• Ausgangspegel: wählbar -10 dBu, +4 dBu, High Gain (~ +10 dBu)
• Kopfhörerausgang maximale Last: 32 Ohm
• Abmessungen: 92,3 cm X 35 cm X 12 cm / 36,3" x 13,7" x 4,7"
• Gewicht: 11,5 Kg / 25,35 lbs

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Crumar MOJO 61 Handbuch herunterladen

Verfügbare Sprachen
