ABB 580 Series Handbuch

Programmierung für invertierte DI-Funktion

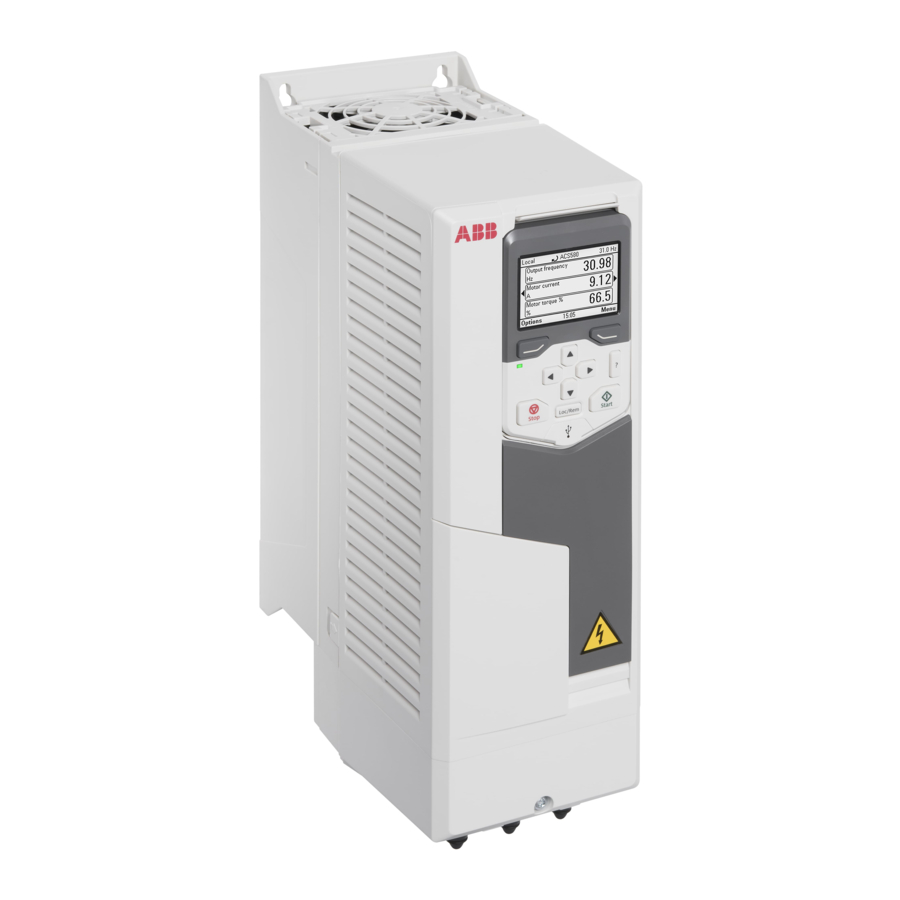

Die Frequenzumrichter der 580-Serie können das digitale Eingangssignal (DI) invertieren. Dies ermöglicht es dem Eingang, mit einem normalerweise geschlossenen oder normalerweise offenen Eingangsmodus zu funktionieren. Die Programmierung dieser Funktion ist nicht über das Menü "Primäre Einstellungen" zugänglich und wird über die Umrichterparameter konfiguriert. Das folgende Beispiel veranschaulicht, wie die Invertierungsfunktion an DI2 programmiert wird.
Die Anwendung erfordert, dass der Umrichter auf eine konstante Frequenz hochfährt, um einen Überdruck zu erzeugen, bevor eine Absperrklappe geöffnet werden kann. Ein Umrichterrelais, das auf Frequenzüberwachung programmiert ist, wird zur Steuerung der Klappe (Aktuator) verwendet. Der Endschalter der Klappe schließt, um anzuzeigen, dass die Klappe geöffnet ist. Dieser Schalter ist an DI2 des Umrichters angeschlossen und erfüllt zwei Funktionen:

1. Bei geöffnetem Endschalter arbeitet der Umrichter mit konstanter Frequenz 1.
2. Wenn die Klappe öffnet, schließt der Endschalter (an DI2), um die Konstantgeschwindigkeitsfunktion auszuschalten. Wenn die Klappe nun geöffnet ist, wird die Motorgeschwindigkeit durch das BAS-Signal gesteuert.

Beide Funktionen setzen voraus, dass der Umrichter im Auto-Modus ist und einen aktiven Startbefehl vom Gebäudeautomationssystem erhält.
Standardmäßig erwartet die 580-Familie einen "closed" (geschlossenen) digitalen Eingang, um eine konstante Frequenz zu aktivieren. Dieses Beispiel erfordert, dass der digitale Eingang "open" (offen) ist, um die konstante Frequenz zu aktivieren. Die folgenden Anweisungen zeigen, wie Constant frequency sel1 für einen invertierten DI konfiguriert wird.
Die Auswahl einer Invertierungsfunktion erfordert den Zugriff auf den Parametermodus. Die Navigationsschritte sind in den folgenden Schritten detailliert beschrieben:

1. Navigieren Sie zu den Parametern über: Menu (Menü) → Parameters (Parameter) → Complete List (Vollständige Liste)
2. Scrollen Sie zu Gruppe 28 [Frequenzreferenzkette] und wählen Sie dann 28.22 [Constant frequency sel1]
3. Navigieren Sie zu Other (Andere) und wählen Sie edit (Bearbeiten).

4. Scrollen Sie zu Gruppe 10 [Standard DI, RO] und wählen Sie dann 10.01 [DI-Status].

5. Scrollen Sie zu DI2. Drücken Sie dann die rechte Softtaste, um das Signal zu Invert (Invertieren); wählen Sie Save (Speichern).


Die letzte Abbildung unten zeigt die endgültige Konfiguration.
