Fiio K17 Handbuch

Produkteinführung

Übersicht:
Der K17 ist ein Flaggschiff-DAC und Kopfhörerverstärker der nächsten Generation, der 2024 von FiiO Electronics entwickelt und im Januar 2025 auf den Markt gebracht wurde. Sein Design integriert Retro-Elemente, wodurch er sowohl exquisit als auch ästhetisch ansprechend ist.
Der K17 verfügt über zusätzliche Funktionen wie Streaming-Wiedergabe und lokale USB-Wiedergabe, die das reine Audiosystem mit Netzwerk-Bridge-Funktionalität kombinieren und im Vergleich zu früheren FiiO Desktop-Produkten eine größere Vielseitigkeit bieten. Der K17 nutzt den leistungsstarken unabhängigen DSP-Chip MS21586Q, der eine professionelle 31-Band-PEQ-Anpassung ermöglicht, gepaart mit PC- und mobilen Apps für umfangreiche Anpassungsmöglichkeiten.
Zusätzlich zum DSP-Chip enthält der K17 zahlreiche Flaggschiff-Chips:
4191 + duale 4499EX DAC, diskrete Kopfhörerverstärker-Schaltung, importierte ON Semiconductor JE243G-JE253G Transistoren, 4-Kern FPGA, XU316, QCC5125, usw. Er verfügt außerdem über eine 35W Linearnetzteil, ACCUSILICON Quarzoszillatoren mit geringem Phasenrauschen, Nichicon Audio-Kondensatoren, ELNA braune Koppelkondensatoren, Panasonic Folienkondensatoren, Wafer-Widerstände, Neutrik-Anschlüsse und andere High-End-Komponenten.
Der K17 bietet eine Vielzahl von Eingangs- und Ausgangsschnittstellen: zwei USB-Eingänge (Vorder- und Rückseite), Koaxial-/Optisch-Eingang, Bluetooth-Eingang, Streaming, lokaler USB-Eingang, symmetrischer Eingang, Cinch-Eingang und andere digitale Eingänge. Er unterstützt außerdem voll ausgestatteten Koaxial-/Optisch-Ausgang, Cinch-Line-Ausgang, XLR-Symmetrischer Line-Ausgang sowie 6,35mm/4,4mm/XLR4 Kopfhörerausgänge. Das Steuerungssystem verwendet zwei Drehregler + ein Display für eine bequemere Bedienung. Wie ein "vielseitiger Krieger" wird der K17 mit seinen zahlreichen innovativen Technologien den Benutzern ein brandneues Erlebnis bieten.

Unterstützte Abtastraten:
USB DAC Modus: Unterstützt PCM 768K 32-Bit, DSD512 und MQA Full Decode.
Koaxial-Eingangsmodus: Unterstützt PCM 192K 24-Bit und DOP64.
Optischer Eingangsmodus: Unterstützt PCM 96K 24-Bit.
Bluetooth-Empfangsmodus: Unterstützt SBC/AAC/aptX/aptX LL/aptX HD/aptX Adaptive/LDAC.
Streaming-Decodierung: Unterstützt bis zu 384kHz/32-Bit und DSD256 (DOP).
Lokale Wiedergabe: Unterstützt bis zu 384kHz/32-Bit und DSD256.
Hinweis:

1. Die Abtastrate für die USB-Decodierung hängt von den Treiber-Einstellungen und Computer-Konfigurationen ab. Bitte stellen Sie die Abtastrate in den Audio-Einstellungen des Computers auf PCM 768kHz ein.
2. Mac-Computer erfordern keine Treiberinstallation. Für die DSD-Wiedergabe wird jedoch eine spezielle Software wie Audirvana benötigt, die maximal DSD256 unterstützt.

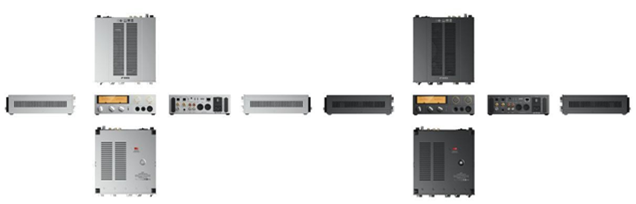

Grundlegende Informationen zum Erscheinungsbild:
Abmessungen: Ca. 244,6 x 213 x 66,8 mm.
Farben: Schwarz/Silber.
Gewicht: Ca. 2750g.
Material: Frontplatte CNC-gefräste Aluminiumlegierung, Mittelrahmen Metallstanzung.

Download-Links:
Kurzanleitung: Hier klicken
USB DAC Treiber-Download: Hier klicken
K17 & K19 Dedizierter Windows DSP Download: Hier klicken
K17 & K19 Dedizierter macOS DSP: Suchen Sie im App Store nach "FiiO DSP".
FiiO Control App: Hier klicken
K17 Firmware: Hier klicken

Bedienungsanleitung

Einschalten, Ausschalten und Standby:
Überprüfen Sie vor dem Einschalten den Spannungswahlschalter an der Unterseite des Geräts und stellen Sie ihn auf die lokale Spannung ein. Schließen Sie dann das Netzkabel an. Drücken Sie den Wippschalter auf der Rückseite in die Position "-", und die Betriebsanzeige auf der Vorderseite leuchtet rot auf, was anzeigt, dass die Stromversorgung angeschlossen ist. Zu diesem Zeitpunkt befindet sich der K17 im ausgeschalteten Zustand. In diesem Zustand können weder die Infrarot-Fernbedienung noch der Trigger In den K17 einschalten.

Ausgeschaltet, Stromversorgung angeschlossen	Standby, Fernbedienung ermöglicht sofortiges Einschalten	Eingeschaltet

Einschalten: Nachdem die Stromversorgung angeschlossen ist, drehen Sie den vorderen Ein-/Ausschalter auf die Position ON. Die Anzeige leuchtet weiß auf, das Display wird beleuchtet und der K17 schaltet sich ein.
Standby: Im eingeschalteten Zustand versetzt das Drücken der roten Standby-Taste auf der Fernbedienung den K17 in den Standby-Modus. Im Standby-Modus arbeiten die Hauptsteuerung und der MCU im Energiesparmodus.
Längere Nichtbenutzung: Wenn Sie das Produkt über einen längeren Zeitraum nicht verwenden, schalten Sie den Wippschalter auf der Rückseite aus, um die Hauptstromversorgung zu unterbrechen.

Touchscreen-Bedienung:
Der K17 verfügt über ein 3,93-Zoll-Touchscreen-Display.

Nach dem Einschalten gelangen Sie zur Hauptschnittstelle. Zum Beispiel die Hauptschnittstelle des USB DAC Arbeitsmodus:

Modusauswahl-Schnittstelle: Wischen Sie nach links, um zwischen 8 Arbeitsmodi zu wechseln (USB,
Optisch, Bluetooth, Streaming, Koaxial, Line-Eingang, Symmetrischer Eingang, Lokale Wiedergabe).

Menü-Einstellungen-Schnittstelle: Wischen Sie nach rechts, um auf Einstellungen für Wiedergabe, Equalizer, Kanalbalance, Themen, Hintergrundbeleuchtung usw. zuzugreifen.

VU-Meter-Schnittstelle: Verfügbar im Streaming- oder lokalen Wiedergabemodus; andere Modi unterstützen derzeit keine VU-Meter (DSD wird ebenfalls nicht unterstützt).

Detaillierte Beschreibung der Tasten und Schnittstellen

Analoge Ausgangsschnittstellen:

1. Kopfhörerausgänge:
   6,35mm Single-Ended-Ausgang: Gibt linke und rechte positive Signale (R+, L+) aus, direkt parallel zum symmetrischen Ausgang. Gleichzeitiger Anschluss von Single-Ended- und symmetrischen Kopfhörern kann die Last erhöhen; vermeiden Sie übermäßige Lautstärke + Verstärkung, um Fehlfunktionen zu vermeiden.
   4,4mm Symmetrischer Ausgang: Gibt linke/rechte positive und negative Signale (R+, R-, L+, L-) aus.
   XLR4 Symmetrischer Ausgang: Gibt linke/rechte positive und negative Signale (R+, R-, L+, L-) aus, intern parallel zum 4,4mm symmetrischen Ausgang. Warnung: Falsche Adapter (z.B. symmetrisch-zu-single-ended-Kabel, die L- und R- kurzschließen) können den Überlastschutz auslösen.
2. Line-Ausgänge:
   Cinch Single-Ended-Ausgang: Stereo Line-Ausgang (R+, L+ und Masse). Maximaler Ausgang ist 2,5Vrms; reduzieren Sie die Lautstärke im PRE-Modus, wenn Verzerrungen auftreten. XLR3 Symmetrischer Ausgang: Symmetrischer Line-Ausgang (R+, R-, L+, L-), geeignet für Aktivlautsprecher oder Verstärker.

Drehregler-Funktionen:

1. Ein-/Ausschalter: Steuert das Ein- und Ausschalten. Das Aufwecken über die Fernbedienung ist deaktiviert, wenn der Regler in der Aus-Position steht.
2. Analogauswahl-Schalter: Schaltet den Ausgang zwischen PO+PRE, PO, PRE und LO um. PO+PRE: Gleichzeitiger Kopfhörer- und Line-Ausgang, wobei Lautstärke- und Verstärkungseinstellungen beide beeinflussen.
   PO: Nur Kopfhörerausgänge sind aktiv (6,35mm, 4,4mm, XLR4).
   PRE: Nur Line-Ausgänge sind aktiv (Cinch, XLR3), mit einstellbarer Lautstärke (unbeeinflusst von der Verstärkung).
   LO: Fester maximaler Lautstärke-Line-Ausgang (Lautstärke- und Verstärkungsregler deaktiviert). Stellen Sie sicher, dass die angeschlossenen Geräte auf geeignete Pegel eingestellt sind, um laute Geräusche zu vermeiden.
3. Verstärkungsschalter: Fünf Stufen – L (Niedrig), M (Mittel), H (Hoch), SH (Super Hoch), UH (Ultra Hoch). Die Verstärkung kann über Software-Verstärkung erreicht werden, die den internen Lautstärkeausgangspegel über Software steuert, oder über Hardware-Verstärkung, die den Verstärkungsfaktor der Hardwareschaltung ändert.

Wie in der obigen Tabelle gezeigt, sind der Ultra-Hoch-Modus und der Super-Hoch-Verstärkungsmodus Hardware-High-Gain-Modi. Die L/M/H-Modi sind Hardware-Low-Gain-Modi.

4. INPUT/MENU-Drehregler: Beim Drehen wird auf dem Display ein Eingangsmenü angezeigt. Wenn nach dem Anhalten bei einem bestimmten Eingang 3 Sekunden lang keine Aktion erfolgt, wechselt das Gerät automatisch in diesen Betriebsmodus. Beim Drehen und Anhalten bei einem bestimmten Eingangsmodus wechselt das Gerät sofort in diesen Betriebsmodus, wenn die Taste gedrückt wird.

5. VOLUME-Drehregler: Drehen, um die Lautstärke zu erhöhen oder zu verringern. Zu diesem Zeitpunkt wird auf dem Display die Lautstärkeanpassungsoberfläche angezeigt, wie in der Abbildung gezeigt. Ein kurzer Druck auf den Regler schaltet den Bildschirm aus oder ein. (Hinweis: Im Einstellungsmenü unter
   "Andere Einstellungen" kann die Einstellung "Kurzer Druck auf den Lautstärkeregler" die Ansprechfunktion eines kurzen Drucks auf den Regler ändern, die als "Ausschalten/Aufwecken" oder "Stumm/Stummschaltung aufheben" ausgewählt werden kann.)


Digitale Eingangsschnittstellen:

1. USB IN (Vorder-/Rückseite): Zum Anschließen von Computern, Telefonen oder Playern. Der vordere USB-Anschluss hat Vorrang, wenn beide angeschlossen sind.
   Hinweis:
   1. Windows 10+ erfordert eine Treiberinstallation (Win7 oder darunter wird nicht unterstützt); macOS nicht.
   2. PS4/PS5 erfordert den UAC1.0-Modus (im K17-Menü einstellbar).

2. RS232: Für PEQ-Anpassungen oder Firmware-Updates über den PC.
3. COAXIAL IN: Koaxialer Eingang
4. OPTICAL IN: Optischer Eingang
5. USB HOST: Schließen Sie einen USB-Stick für die lokale Wiedergabe an. Diese Schnittstelle hat eine Strombegrenzung von 500mA. Wenn Sie eine externe Festplatte anschließen müssen, verwenden Sie bitte eine externe Stromversorgung.
   Die Kapazität des USB-Sticks wurde getestet und unterstützt bis zu 256 GB. Unterstützte Formate umfassen FAT32, NTFS und exFat.
6. LAN: Ethernet-Anschluss (10/100/1000Mbps).

Weitere Schnittstellen:

1. Erdungsschalter: Schaltet die Chassis-Masseverbindung um, um Brummen in Multi-Geräte-Setups zu reduzieren.
   1. Wenn der K17 mit einem anderen Gerät verbunden ist, das nicht an die Strommasse angeschlossen werden kann, kann er über den Erdungspfosten verbunden werden.
   2. Sie können das Metallgehäuse des K17 direkt über den Erdungspfosten mit der Erde verbinden, was die antistatische Fähigkeit des Geräts verbessern kann.
   3. Verbesserung der Masseschleife, potenziell zur Verbesserung von Schleifenstörungen
2. TRIGGER IN: 12V Trigger-Eingang für synchronisiertes Ein-/Ausschalten mit anderen Geräten. Trigger IN: Nominal 12V Trigger, der über 5-15V ausgelöst werden kann. Der Stromverbrauch ist geringer als 20mA;
   Es wird empfohlen, 2-polige 3,5mm-Kabel oder 3-polige 3,5mm-Kabel zu verwenden (in der Praxis werden die L- und GND-Pins für die positiven/negativen Signale verwendet, und der R-Pin ist nicht angeschlossen).
3. HF-Antennen: Rechts (nahe Stromeingang) für Bluetooth; links (nahe Koaxialanschluss) für Wi-Fi (2.4G/5G Dual-Band). Vermeiden Sie das Blockieren der Antennen.

Anzeige der Hauptschnittstelle

Statusleiste (USB-Modus als Beispiel):

1. Aktueller Modus (z. B. USB-DAC-Modus).
2. Abtastrate (z. B. DSD512).
3. Aktueller EQ-Typ
4. Netzwerkstatus

WLAN verbunden	WLAN getrennt	Ethernet verbunden	Ethernet getrennt

5. Ausgabemodus (PO+PRE/PO/PRE/LO).
6. Verstärkungsstufe (L/M/H/SH/UH).
7. Lautstärkepegel (0–120).

USB-DAC-Modus-Schnittstelle:

9. Aktueller Arbeitsmodus: USB-DAC-Dekodiermodus
10. Aktuelles Wiedergabe-Titelformat
11. Aktueller EQ-Typ
12. Aktuelle Abtastrate des Wiedergabe-Titels

Streaming-Modus-Schnittstelle:

1. Streaming-Verbindungsmodus: Unterscheidung zwischen Airplay und Roon Ready.
2. Titel- und Künstlerinformationen: Zeigt hauptsächlich den Titel und den Künstlernamen an. Einige Musikwiedergabesoftware kann jedoch nach dem Titel Liedtexte oder andere Inhalte anzeigen, was je nach Software zu einer Aktualisierung der Anzeige führen kann.
3. Wiedergabereihenfolge: Kann zwischen sequenzieller Wiedergabe, Schleifenwiedergabe, Einzel-Titel-Wiedergabe und Einzel-Titel-Schleife wechseln. Nur im Roon Ready-Modus wirksam; Airplay unterstützt diese Funktion aufgrund von Protokollbeschränkungen nicht.
4. Zufallswiedergabe (Shuffle Play): Aktiviert oder deaktiviert den Zufallsmodus. Nur im Roon Ready-Modus wirksam;
   Airplay unterstützt diese Funktion aufgrund von Protokollbeschränkungen nicht.
5. Songdauer und Fortschrittsbalken
6. Vorheriger Titel
7. Play (Spielen)/Pause
8. Nächster Titel

Lokale Wiedergabeschnittstelle:

1. Titel
2. Songdauer und Fortschrittsbalken
3. Wiedergabemodus: Kann zwischen sequenzieller Wiedergabe, Schleifenwiedergabe, Zufallswiedergabe (Shuffle Play), Einzel-Titel-Wiedergabe und Einzel-Titel-Schleife wechseln.
4. Zu Favoriten hinzufügen oder daraus entfernen
5. Zur aktuellen Wiedergabeliste springen
6. Vorheriger Titel
7. Play (Spielen)/Pause
8. Nächster Titel
9. Cover-Anzeige: Beachten Sie, dass die aktuelle Firmware nur im Titel integrierte Cover im JPG-Format unterstützt, deren Größe 1,2 MB nicht überschreitet. Ordner-Cover und Cover im BMP/PNG-Format werden derzeit nicht unterstützt.

Arbeitsmodi

USB-DAC-Modus:
PCM: 44,1 kHz–768 kHz, 16–32 Bit.
DSD: DSD64–DSD512.
MQA: 8x vollständige Dekodierung.
Mehrkanal-WAV oder andere Formate: Nicht unterstützt.
Mono-Titel: Nur ≥44,1kHz unterstützt. Für die Wiedergabe von Titeln unter 44,1kHz verwenden Sie Software-SRC, um den Titel vor der Wiedergabe auf 44,1kHz oder 48kHz hochzusampeln.

Optischer Eingangsmodus:
PCM: 44,1 kHz–96 kHz;
DSD nicht unterstützt

Koaxialer Eingangsmodus:
PCM: 44,1 kHz–192 kHz; DSD: DSD64.

Unsymmetrischer Line-Eingangsmodus:
Der unsymmetrische Line-Eingangsmodus unterstützt den unsymmetrischen Kopfhörerausgang und den symmetrischen Kopfhörerausgang (Frontausgangsschalter auf PO+PRE oder PO eingestellt), sowie den Line-Ausgang an der Rückseite (Frontausgangsschalter muss auf PRE oder LO eingestellt sein).

Symmetrischer Line-Eingangsmodus:
Der symmetrische Line-Eingangsmodus unterstützt den unsymmetrischen Kopfhörerausgang und den symmetrischen Kopfhörerausgang (Frontausgangsschalter auf PO+PRE oder PO eingestellt), sowie den Line-Ausgang an der Rückseite (Frontausgangsschalter muss auf PRE oder LO eingestellt sein).

Bluetooth-Empfängermodus:
Der K17 verwendet den QCC5125 Bluetooth-Empfängerchip, Bluetooth-Version 5.1, und unterstützt die Kodierungsformate AAC/SBC/aptX/aptX-LL/aptX-HD/aptX-Adaptive/LDAC.

Streaming-Modus:
Vorläufiger Hinweis: Der K17 unterstützt die Streaming-Methoden Airplay und Roon Ready. Beide erfordern die Verbindung des K17 und des Streaming-Geräts (z. B. Telefon oder Computer) mit demselben lokalen Netzwerk.
Airplay: Nach der Verbindung mit einem Apple-Gerät können Sie über Airplay in Apple Music oder QQ Music streamen.
Roon Ready: Verbinden Sie den K17 und das Gerät mit demselben Netzwerk und aktivieren Sie dann den
FIIO K17 in ROON CORE Settings > Audio. Unterstützt 44,1 kHz–384 kHz; 16 Bit–32 Bit,
DSD64-DSD256 (DOP).
Hinweis: Der K17 unterstützt kein DLNA (UPnP).

Wie bestätige ich, ob das Gerät im selben lokalen Netzwerk ist?
Überprüfen Sie die IP-Adresse im K17-Einstellungsmenü (Settings menu) > Geräteinfo (Device Info) und vergleichen Sie sie mit der IP-Adresse des Telefons. Wenn die ersten drei Segmente gleich sind, befinden sie sich im selben lokalen Netzwerk. Wenn die K17-IP beispielsweise 192.168.123.2 ist und die Telefon-IP 192.168.123.3 ist, gehören beide Geräte zum Netzwerksegment 192.168.123.xxx, was bestätigt, dass sie sich im selben lokalen Netzwerk befinden.

Lokaler Wiedergabemodus:
Die unterste Zeile der Eingabemodus-Auswahloberfläche ist nur im lokalen Wiedergabemodus aktiv. In anderen Modi ist sie ausgegraut und inaktiv.
Der K17 kann Songs von einem USB-Laufwerk scannen und abspielen.
Unterstützt die Dekodierung und Wiedergabe von AAC/AIF/AIFF/APE/FLAC/MP3/WAV/DSD-Formaten, mit maximalen Abtastraten von PCM384K und DSD256.
Nicht unterstützt: OGG-Format, CUE-Titelaufteilung.
Cover-Unterstützung: Unterstützt nur eingebettete Cover im JPG-Format unter 1,2 MB. Andere Formate und externe Cover werden nicht unterstützt.

Menü-Einführung

Wiedergabeeinstellungen:

1. Wiedergabemodus:
   Sequenzielle Wiedergabe: Spielt Titel in der Reihenfolge ab und stoppt, nachdem die Liste beendet ist.
   Schleifenwiedergabe: Spielt Titel in der Reihenfolge ab und startet die Liste nach Abschluss neu.
   Zufallswiedergabe (Shuffle Playback): Überspringt Titel innerhalb der aktuellen Wiedergabeliste zufällig.
   Einzel-Titel-Wiedergabe: Spielt nur den aktuellen Titel ab und stoppt nach Abschluss.
   Einzel-Titel-Schleife: Wiederholt den aktuellen Titel unbegrenzt.
2. Wiedergabe fortsetzen:
   Aus: Spielt Titel nach dem Neustart nicht automatisch ab; erfordert manuelle Wiedergabe. Position: Im USB-Wiedergabemodus wird die Wiedergabe nach dem Neustart an der letzten Position fortgesetzt.
   Titel: Im USB-Wiedergabemodus wird die Wiedergabe nach dem Neustart am Anfang des letzten Titels neu gestartet.
   Equalizer:
   Enthält 7 voreingestellte EQ-Kurven (nicht veränderbar) und 10 anpassbare EQ-Steckplätze für Benutzereinstellungen.
   Filter: 6 digitale Filter.
   Max. Lautstärke: Begrenzt die maximale Ausgangslautstärke, um versehentlich laute Wiedergabe zu verhindern.
   Balance: Passt die Lautstärkekompensation des linken/rechten Kanals an, um Ungleichgewichte zu korrigieren.
   Netzwerk: Wechseln Sie zwischen kabelgebundenen und drahtlosen Verbindungen.
   Helligkeit: Passt die Bildschirmhelligkeit an.
   Bildschirmzeit: Legt den automatischen Bildschirm-Aus-Timer fest.
   RGB-Licht: Wenn auf "Color Follows Audio" (Farbe folgt Audio) eingestellt, folgt die Abtastrate der untenstehenden Tabelle.

Design (Theme): Derzeit bietet der K17 zwei Designs. Die Auswahl eines Designs führt zu einem automatischen Neustart, um die Änderung anzuwenden.
Trigger In: Aktiviert oder deaktiviert die Trigger In-Funktionalität.
Leerlaufzeit (Idle time): Wenn innerhalb der eingestellten Zeit keine Daten eingegeben werden, wechselt der K17 in den Energiesparmodus, wodurch einige analoge Schaltkreise abgeschaltet werden (digitale Schaltkreise bleiben aktiv). Die Reglerbeleuchtung erlischt. Die Wiedergabe wird automatisch fortgesetzt, wenn Daten erkannt werden.
Hinweis: Der intelligente Leerlauf ist in den RCA- und symmetrischen Line-Eingangsmodi nicht verfügbar.
U Audio: Unterstützt UAC1.0 und UAC2.0.
UAC1.0: Kein Treiber erforderlich. Kompatibel mit SWITCH, PS5, PS4 usw. Unterstützt 44k–96k.
UAC2.0: Typischerweise für Player, Telefone und PCs verwendet. Unter Windows laden Sie den FiiO-Treiber herunter von:
https://forum.fiio.com/note/showNoteContent.do?id=202105191527366657910&t id=17 . Unterstützt PCM44K–768K, DSD64–DSD512, MQA. macOS erfordert keine Treiber.
Sprache: Unterstützt Chinesisch, Englisch und Japanisch.
Weitere: Umfasst Drücken des Lautstärkereglers, FW-Update, Rücksetzoptionen und Werks-Debugging.

1. Drücken Sie den Lautstärkeregler: Einstellen zum Ein-/Ausschalten des Bildschirms oder Stummschalten/Stummschaltung aufheben.
2. FW-Update: Umfasst SOC Online-Update, SOC Lokales Update und MCU-Update.

Der K17 verwendet eine Dual-Master-Architektur:
Der SOC übernimmt die lokale Wiedergabe, das Streaming, VU-Meter-Berechnungen, die UI-Anzeige und -Bedienung. Der MCU verwaltet die Leistungssteuerung, Stummschaltungsfunktionen, DAC-Steuerung, PEQ-Anpassungen usw.
Daher sind separate Firmware-Upgrades für den SOC und den MCU erforderlich.

1. SOC Online-Upgrade:
   Wenn der K17 mit dem Internet verbunden ist, ermöglicht diese Einstellung Online-Updates der neuesten SOC-Firmware. Wenn der SOC bereits die neueste Version hat, wird eine Meldung angezeigt, dass kein Update erforderlich ist.
   Hinweis: Nur Firmware-Versionen V174 oder höher unterstützen Online-Upgrades. Für Versionen unter V174 müssen Benutzer zuerst die Firmware V174 (oder höher) über USB für ein lokales Upgrade herunterladen, bevor Online-Updates aktiviert werden.
2. SOC Lokales Upgrade:
   Stecken Sie ein USB-Laufwerk (im FAT32-Format) mit der entpackten SOC-Firmware (eine .zip-Datei von der FiiO-Website) in den hinteren USB-A-Anschluss des K17.
   Navigieren Sie zu Einstellungen (Settings) > Firmware-Upgrade (Firmware Upgrade) > SOC-Upgrade (SOC Upgrade), um das Update zu starten.

Wichtige Hinweise:

1. Benennen oder entpacken Sie die .zip-Datei nicht.
2. Legen Sie die Datei direkt im USB-Stammverzeichnis ab (keine Unterordner).
3. macOS-Benutzer müssen die automatische Entpackfunktion von Safari deaktivieren: Safari > Einstellungen (Preferences) > Allgemein (General) > Deaktivieren Sie "Sichere Dateien nach dem Laden öffnen" (Open safe files after downloading).

3. 3. MCU-Upgrade:
   Laden Sie die MCU-Firmware (eine .bin-Datei) auf einen Computer herunter. Verbinden Sie den RS232-Anschluss des K17 über USB mit dem Computer. Navigieren Sie zu Einstellungen (Settings) > Andere Einstellungen (Other Settings) > Firmware-Upgrade (Firmware Upgrade) > MCU-Upgrade (MCU Upgrade). Ein virtuelles USB-Laufwerk wird auf dem Computer angezeigt. Kopieren Sie die .bin-Datei auf dieses Laufwerk und werfen Sie das Laufwerk dann über "Arbeitsplatz" (My Computer) (nicht über das Taskleistensymbol) aus. Der K17 wird nach dem Upgrade automatisch neu starten.


Hinweis:

1. Wählen Sie beim Auswerfen des USB-Laufwerks unbedingt "Auswerfen" im "Arbeitsplatz" (My Computer) anstatt die Option zum Auswerfen des Datenträgers in der unteren rechten Ecke des Computers. Andernfalls erkennt der K17 die Auswurfanforderung nicht und wechselt nicht in den Upgrade-Zustand.
2. Wenn der K17 innerhalb von 3 Minuten nicht neu startet, stecken Sie das USB-Kabel erneut ein und versuchen Sie den Auswurf erneut.
   3.Wenn "Upgrade Timeout" (Upgrade-Zeitüberschreitung) angezeigt wird, starten Sie den Vorgang über das Menü neu.
3. Rücksetzoptionen:
   Der K17 ermöglicht partielle Rücksetzungen für Netzwerkeinstellungen, EQ, Bluetooth, Songbibliothek usw. oder eine vollständige "Werkseinstellungen wiederherstellen" (Restore Factory Settings), um in den Originalzustand zurückzukehren.
4. Werks-Debugging:
   Zur Fehlerbehebung stecken Sie ein USB-Laufwerk in den USB-A-Anschluss des K17 und wählen Sie Werks-Debugging (Factory Debugging). Das System speichert Diagnoseprotokolle (nicht-Benutzerdaten) in einem fiio_log-Ordner auf dem Laufwerk. Teilen Sie diesen Ordner zur Analyse mit dem FiiO-Support.

Über K17:
Zeigt Firmware-Versionen für MCU, SOC, FPGA und die Anzahl der von einem USB-Laufwerk gescannten Titel an. Wenn mit einem Netzwerk verbunden, zeigt es auch die IP-Adresse des K17 an, um die LAN-Konnektivität mit anderen Geräten zu überprüfen.

Netzwerkverbindung

Der K17 unterstützt sowohl WLAN (2,4G/5G Dualband) als auch kabelgebundene Netzwerkverbindungen.
Wählen Sie im Menü „Network Settings“ (Netzwerkeinstellungen) zunächst das Netzwerk aus, mit dem Sie sich verbinden möchten.
Kabelgebundenes Netzwerk:
Nachdem Sie das Netzwerkkabel in den Ethernet-Anschluss auf der Rückseite des K17 gesteckt haben, wählen Sie im Menü „Wired Network“ (Kabelgebundenes Netzwerk) aus. Der K17 stellt automatisch eine Verbindung zum Netzwerk her. Das kabelgebundene Netzwerk unterstützt drei Geschwindigkeiten: 10 MBit/s, 100 MBit/s und 1000 MBit/s. Nach erfolgreicher Verbindung wird das Netzwerksymbol in der Statusleiste der Hauptoberfläche des K17 als verbunden angezeigt. Zusätzlich kann die Netzwerk-IP im Menü „Device Information“ (Geräteinformationen) eingesehen werden.

Ethernet connected (Ethernet verbunden)	Ethernet disconnected (Ethernet getrennt)

Drahtloses Netzwerk:
Klicken Sie im Menü „Network Settings“ (Netzwerkeinstellungen) auf „Wireless Network“ (Drahtloses Netzwerk). Der K17 sucht nach verfügbaren WLAN-Netzwerken und zeigt eine Liste an, sobald der Scan abgeschlossen ist. Klicken Sie auf das gewünschte WLAN-Netzwerk, um den Bildschirm zur Passworteingabe aufzurufen. Nach Eingabe des korrekten Passworts bestätigen Sie dies durch Auswahl des √-Symbols, und der K17 verbindet sich automatisch mit dem WLAN-Hotspot.

Sobald die drahtlose Netzwerkverbindung erfolgreich hergestellt wurde, wechselt das WLAN-Symbol in der Statusleiste der Hauptoberfläche zu "connected" (verbunden), und die Netzwerk-IP kann im Menü „Device Information“ (Geräteinformationen) eingesehen werden.
Hinweise:

1. Die Zeichentastatur des K17 ist vereinfacht und unterstützt bestimmte Sonderzeichen nicht. Wenn Ihr Passwort Sonderzeichen enthält, ändern Sie das Passwort bitte vor der Verbindung.
2. Das WLAN-Passwortfeld auf dem K17 zeigt maximal 17 Zeichen an. Wenn das Passwort diese Länge überschreitet, ziehen Sie den grauen Scrollbalken unten, um die restlichen Zeichen anzuzeigen.
3. Der K17 kann nur feststellen, ob er mit einem kabelgebundenen oder drahtlosen Netzwerk verbunden ist, nicht aber, ob das Netzwerk Internetzugang hat.
4. Wählen Sie für die WLAN-Verschlüsselungseinstellungen des Routers WPA2-PSK. Wenn WPA3-PSK ausgewählt ist, schlägt die WLAN-Verbindung fehl. Wenn Sie nach Eingabe des korrekten Passworts keine Verbindung herstellen können, überprüfen Sie die Router-Einstellungen, um sicherzustellen, dass sie wie angegeben konfiguriert sind.

Mobile Fernbedienungs-App: FiiO Control Installation und Nutzung

Nach der Installation von FiiO Control auf Ihrem Smartphone können Sie die lokale Wiedergabe, PEQ-Anpassungen und andere Funktionen des K17 fernsteuern. Die Schritte sind wie folgt:

1. Suchen Sie im App Store nach der App „FiiO Control“, laden Sie die neueste Version herunter und installieren Sie sie.
2. Stellen Sie sicher, dass sowohl der K17 als auch Ihr Smartphone mit demselben Netzwerk verbunden sind.

(So überprüfen Sie, ob sie sich im selben Netzwerk befinden:
Überprüfen Sie die IP-Adresse im Menü „Device Information“ (Geräteinformationen) des K17 (unter „Settings“ (Einstellungen)). Vergleichen Sie sie mit der IP-Adresse Ihres Telefons. Wenn die ersten drei Segmente übereinstimmen, befinden sie sich im selben lokalen Netzwerk.
Beispiel:
K17 IP: 192.168.123.2
Phone IP: 192.168.123.3
Beide Geräte gehören zum Subnetz 192.168.123.xxx, was bestätigt, dass sie sich im selben Netzwerk befinden.)
(3) Öffnen Sie die FiiO Control App (wenn Sie beim ersten Start nach Berechtigungen gefragt werden, erteilen Sie die notwendigen Berechtigungen). Befolgen Sie diese Schritte, um eine Verbindung zum K17 herzustellen:

Nach dem Öffnen der App klicken Sie in der Mitte auf „Add New Device“ (Neues Gerät hinzufügen).	Klicken Sie unten rechts auf das Symbol „Player“ (Player).	Klicken Sie oben rechts auf das Aktualisierungssymbol. Sobald der K17 erkannt wird, klicken Sie darauf, um eine Verbindung herzustellen.	Verbindung erfolgreich.

Hinweise:

1. Wenn zwei oder mehr K17-Geräte vorhanden sind, überprüfen Sie die IP-Adresse im Menü „Device Information“ (Geräteinformationen) des K17 und wählen Sie das richtige Gerät in der App aus.
2. . Wenn keine Geräte angezeigt werden, klicken Sie oben rechts auf das Aktualisierungssymbol.
3. Wenn das Gerät auch nach der Aktualisierung nicht angezeigt wird, geben Sie die IP-Adresse des K17 manuell ein, indem Sie oben in der App-Oberfläche auf „Manually Enter Linker Control IP“ (Linker Control IP manuell eingeben) klicken.
4. Um die USB-Wiedergabe zu steuern, stellen Sie sicher, dass der K17 zuerst in den Modus „Local Playback“ (Lokale Wiedergabe) geschaltet ist.

4. Nach der Verbindung gelangen Sie zur Hauptsteuerungsoberfläche der App, wo Sie die lokale Wiedergabe, EQ-Einstellungen, Lautstärke und vieles mehr anpassen können.

PEQ-Funktion

Der K17 verfügt über einen integrierten dedizierten DSP-Chip, den M21586Q, der 64-Bit-Gleitkommaoperationen mit doppelter Präzision unterstützt und mit einer Taktrate von 360 MHz arbeitet, wodurch der K17 professionelle 31-Band-PEQ-Anpassungen bieten kann. Im Menü „Equalizer“ (Equalizer) stehen sieben häufig verwendete Voreinstellungen zur Verfügung: Jazz, Rock, R&B, Hip-Hop, Pop, Dance und Classical. Zusätzlich unterstützt er 10 anpassbare PEQ-Kurven.

Es gibt zwei Möglichkeiten, benutzerdefinierte Kurven anzupassen: über Computersoftware oder eine mobile App.

Download und Verbindung für die Computersoftware
Windows-Version DSP für K17 & K19: Klicken Sie hier
Mac OS-Version DSP für K17 & K19: Suchen Sie im App Store nach „FiiO DSP“, um es herunterzuladen.
Nach dem Herunterladen und Installieren verbinden Sie die hintere RS232-Schnittstelle des K17 mit einem USB-Kabel mit dem Computer. Die PEQ-Software verbindet sich nach dem Start automatisch. Wenn die Verbindung fehlschlägt, klicken Sie oben rechts auf die Schaltfläche „Connect“ (Verbinden), um es erneut zu versuchen. Bei erfolgreicher Verbindung wird der rote Text „Connect“ (Verbinden) grün und zeigt „Disconnect“ (Trennen) an.

Wie in der Abbildung unten gezeigt, können Sie die PEQ-Einstellungen auswählen. Wenn „Custom“ (Benutzerdefiniert) ausgewählt ist, können Sie die Kurvenoberfläche unten anpassen, um Ihre bevorzugte Kurve einzustellen. Nach dem Einstellen der Kurve müssen Sie auf „Save EQ“ (EQ speichern) klicken und einen Speicherort auswählen, um die Kurve auf dem K17-Gerät zu speichern.

Die voreingestellten Kurven können nicht geändert werden. Wenn Sie eine voreingestellte Kurve ändern und auf „Save“ (Speichern) klicken, müssen Sie diese unter einem beliebigen benutzerdefinierten Steckplatz speichern, anstatt die ursprüngliche voreingestellte EQ zu überschreiben.
Nach dem Speichern kann der K17 vom Computer getrennt werden, und Sie können die angepasste Kurve direkt aus dem K17-Menü auswählen. Die Namen der benutzerdefinierten Kurven können über die mobile App geändert werden. (Hinweis: Die Computersoftware ist fest codiert und kann die Namen benutzerdefinierter Kurven nicht anzeigen oder ändern.)

Importieren, Exportieren und Speichern von EQ-Kurven

Wenn Sie auf „EQ Export“ (EQ exportieren) klicken, können die aktuellen EQ-Einstellungen als lokale Parameterdatei mit der Erweiterung .XML auf Ihrem Computer gespeichert werden. Durch Klicken auf „Import EQ“ (EQ importieren) können Sie eine EQ-Parameterdatei in den DSP-Client laden, und der K19/K17 übernimmt die Einstellungen sofort. Das Exportieren von Dateien erleichtert das Teilen mit anderen. FiiO bietet auch Abstimmungskurven für einige Kopfhörer an – kontaktieren Sie den Kundenservice für Details.

Wenn der DSP-Client verbunden ist, werden alle importierten oder geänderten EQ-Einstellungen sofort auf dem K19/K17 wirksam. Die Änderungen werden jedoch nicht dauerhaft gespeichert. Um die Parameter auf dem K19/K17 zu speichern, klicken Sie auf die Schaltfläche „Save EQ“ (EQ speichern) und speichern Sie sie in den benutzerdefinierten Steckplätzen 1–10, wobei die vorherigen benutzerdefinierten Einstellungen überschrieben werden.
Ein detailliertes DSP-Tutorial finden Sie in den FAQs auf der rechten Seite: https://www. fiio.com/newsinfo/926001.html
Hinweis: Die DSP-Anpassungen für den K17 und K19 können nur mit der oben genannten DSP-Software vorgenommen und nicht über die webbasierte PEQ-Oberfläche unter https://fiiocontrol.fiio.com/ gesteuert werden.

PEQ-Anpassung mit FiiO Control
Bitte laden Sie die App „FiiO Control“ aus Ihrem mobilen App Store herunter und installieren Sie sie.
Nach dem Aufrufen der Option „Equalizer“ (Equalizer) können Sie die Kurve direkt auf Ihrem Telefon anpassen. Sobald die Anpassungen abgeschlossen sind, klicken Sie auf „Save“ (Speichern), um die Einstellungen mit dem K17 zu synchronisieren und zu speichern.

Einführung in Streaming-Funktionen

Vorwort: Der K17 unterstützt zwei Streaming-Methoden, AirPlay und Roon Ready. Beide erfordern, dass der K17 und das Streaming-Gerät (z.B. ein Telefon oder Computer) mit demselben Netzwerk verbunden sind, um streamen zu können.

AirPlay:
Der K17 unterstützt AirPlay der 1. Generation. Nach der Verbindung mit einem Apple-Gerät können Sie Musik von Apple Music oder anderen APPs über AirPlay fernsteuern und streamen.

Hinweis: Der K17 läuft mit dem AirPlay 1-Protokoll. Nach dem Update auf iOS 18.4 kann das Albumcover beim ersten Titelbild einfrieren und beim Wechseln der Titel nicht aktualisiert werden.
Dies ist ein iOS-Problem, und wir hoffen, dass es in zukünftigen Updates behoben wird.

Roon Ready:
Sie müssen die Roon-Musiksoftware auf Ihrem Telefon oder Computer installieren. Wählen Sie dann in den Einstellungen unter „Audio“ (Audio) das Roon Ready-Gerät als „FiiO K17“ aus. Nach der Verbindung können Sie Musik zur Wiedergabe an den K17 streamen.

NAS-Wiedergabe via Roon:

1. Stellen Sie zunächst sicher, dass NAS, Telefon (oder Computer) und K17 sich im selben lokalen Netzwerk befinden.
2. Installieren Sie Roon Server auf dem NAS und den Roon-Musikplayer auf Ihrem Telefon (oder Computer). Wählen Sie in den Roon-Einstellungen den NAS-Server wie unten gezeigt aus. [Image]
3. Fügen Sie Songs vom NAS zu Roon hinzu.
4. Stellen Sie den K17 auf Streaming-Modus und verbinden Sie sich über Roon Ready mit Ihrem Telefon, um auf Songs auf dem NAS zuzugreifen.


Schutzmechanismen

1. Überlastungsschutz: Wenn die Kopfhörerausgangsschnittstelle eine bestimmte Leistungsstufe überschreitet, wird der Überlastungsschutz ausgelöst. Zu diesem Zeitpunkt wird auf dem K17-Display eine Warnmeldung angezeigt: "Overload anomaly, please power off and restart." (Überlastungsanomalie, bitte ausschalten und neu starten.) Bitte überprüfen Sie, ob die Kopfhörerverkabelung abnormal ist oder ob der Kopfhöreranschluss vollständig eingesteckt ist. Nachdem Sie alles überprüft haben, schalten Sie den K17 aus und wieder ein und versuchen Sie erneut, abzuspielen. Kurzschlüsse zwischen den Kanälen können ebenfalls den Überlastungsschutz auslösen. Daher besteht in bestimmten speziellen Situationen, wie dem wiederholten und schnellen Ein- und Ausstecken von Kopfhörern, eine geringe Wahrscheinlichkeit, den Überlastungsschutz auszulösen.
2. DC-Schutz: Wenn die interne Schaltung beschädigt ist, kann Gleichstrom (DC) im Stromkreis erzeugt werden, der die Kopfhörer beschädigen könnte. Die DC-Schutzfunktion schützt effektiv vor solchen anormalen Bedingungen. Wenn ein Pop-up-Fenster für den DC-Schutz angezeigt wird, versuchen Sie, die Wechselstromversorgung auszuschalten und dann wieder einzuschalten, um den K17 neu zu starten. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst für eine Werksreparatur.
3. Temperaturschutz: Der K17 verfügt über eine eingebaute Temperaturerkennungsschaltung. Wenn das Gerät überhitzt und die Schutztoleranztemperatur erreicht, wird eine Übertemperaturschutzwarnung angezeigt. In diesem Fall schalten Sie den K17 bitte aus und lassen Sie ihn eine Weile ruhen. Sobald die Temperatur etwas gesunken ist, können Sie ihn wieder verwenden.
4. AC-Sicherung: Der K17 verfügt über eine eingebaute Sicherung über der Wechselstromsteckdose, wie in der Abbildung gezeigt. Wenn das Gerät beim Einstecken und Einschalten keine Reaktion zeigt, überprüfen Sie, ob die Sicherung durchgebrannt ist. Wenn ja, können Sie die Sicherung selbst austauschen. Die Sicherungsspezifikation ist 250 V 0,5 A.


Einführung in Firmware-Upgrades

K17 unterstützt Firmware-Upgrades für SOC, MCU, Bluetooth-Chip und XMOS316.

SOC-Upgrade:

1. OTA-Upgrade:
   Nachdem K17 mit dem Internet verbunden oder das Netzwerk gewechselt wurde, erscheint eine Pop-up-Benachrichtigung für neue Firmware. Sie können wählen, ob Sie "cancel" (Abbrechen), "remind later" (Später erinnern) oder "proceed with the upgrade" (Mit dem Upgrade fortfahren) möchten. Alternativ navigieren Sie zu "Menu" (Menü) > "Other Settings" (Andere Einstellungen) > "Firmware Upgrade" (Firmware-Upgrade) > "Main Controller Online Upgrade" (Online-Upgrade des Hauptcontrollers), um OTA zu starten.
   Wenn das OTA-Upgrade aufgrund eines Netzwerk- oder Stromausfalls unterbrochen wird, kann K17 auf einem schwarzen Bildschirm mit der Meldung "Updating" (Aktualisieren) hängen bleiben. Ein Neustart des Geräts löst dieses Problem nicht. Verbinden Sie K17 erneut mit demselben Netzwerk, das während des OTA verwendet wurde, um das Upgrade fortzusetzen (Fortsetzen vom Unterbrechungspunkt).
   Nach Abschluss wird K17 automatisch neu gestartet. Falls das Upgrade trotz Neustart oder erneuter Verbindung auf "Updating" (Aktualisieren) hängen bleibt, verwenden Sie
   USB-Laufwerk-Wiederherstellung:
   Laden Sie die neueste K17-Firmware über den offiziellen Link herunter: https://forum.fiio.com/note/showNoteContent.do?id=202502271503045491606 Stecken Sie das USB-Laufwerk in den hinteren USB-A-Anschluss des K17.
   Kopieren Sie die komprimierte Datei "K17_update_20250317_Vxxx" (K17_update_20250317_Vxxx) auf ein USB-Laufwerk, entpacken Sie sie manuell und benennen Sie den extrahierten Ordner in "K17_update_images" (K17_update_images) um.

   Halten Sie bei ausgeschaltetem K17 den Lautstärkeregler gedrückt und schalten Sie dann den Netzschalter ein. K17 startet auf einem schwarzen Bildschirm mit der Meldung "Updating" (Aktualisieren) – lassen Sie den Knopf los. Warten Sie ca. 10 Minuten bis zum Abschluss.
   Sollten weiterhin Probleme auftreten, wenden Sie sich bitte an den FiiO-Support.
2. USB-Laufwerk-Upgrade:
   Tutorial-Video: https://youtu.be/anhViDWo4Ws
   Laden Sie die neueste Firmware und Anleitung von der Fiio-Website herunter und folgen Sie dann den Anweisungen, um Dateien auf das USB-Laufwerk zu kopieren. Navigieren Sie zu "Menu" (Menü) > "Other Settings" (Andere Einstellungen) > "Firmware Upgrade" (Firmware-Upgrade) > "Main Controller Local Upgrade" (Lokales Upgrade des Hauptcontrollers).
   Hinweis: Einige USB-Laufwerke können Kompatibilitätsprobleme aufweisen. Versuchen Sie ein anderes Laufwerk oder kontaktieren Sie den Support, falls das Upgrade fehlschlägt.

MCU-Upgrade:
Tutorial-Video: https://youtu.be/WN-fyWZ53fQ
Hinweise:

1. Windows: Nachdem Sie die Firmware kopiert haben, klicken Sie mit der rechten Maustaste auf das USB-Laufwerk in "This PC" (Dieser PC) und wählen Sie "Eject" (Auswerfen). Die Verwendung der Option "Safely Remove" (Hardware sicher entfernen) in der Taskleiste führt zum Fehlschlagen des MCU-Upgrades.
2. Mac: macOS kann automatisch doppelte Dateien generieren (z. B. .DS_Store), was zu Upgrade-Fehlern führt. Dieses Problem ist in der MCU-Firmware V84+ behoben. Bei älteren Versionen zeigen Sie versteckte Dateien manuell an, bevor Sie das Laufwerk auswerfen.

Referenzen

• FiiO K17 Anleitung zum Firmware-Upgrade des Hauptcontrollers - YouTube
• FIIO K17 Anleitung zum MCU-Firmware-Upgrade - YouTube
• https://fiio-instruction.fiio.net/%E5%BF%AB%E9%80%9F%E5%85%A5%E9%97%A8/2025/K17.pdf
• USB DAC Treiber-Download; USB DAC Funktionsanleitung; PEQ Einstellungen Anleitung FiiO Community| FiiO Forum| Offizielle Kommunikationsplattform für FiiO Produkte
• https://fiio-firmware.fiio.net/K17/DSP/FiiO%20Audio%20DSP%20v1.1.0.exe
• FiiO Control-Download-Link FiiO Community| FiiO Forum| Offizielle Kommunikationsplattform für FiiO Produkte
• K17 -Firmware-Download FiiO Community| FiiO Forum| Offizielle Kommunikationsplattform für FiiO Produkte
• 16. K19 DSP Funktionsanleitung - FIIO---BORN FOR MUSIC
• FiiO

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Fiio K17 Handbuch herunterladen

Verfügbare Sprachen
