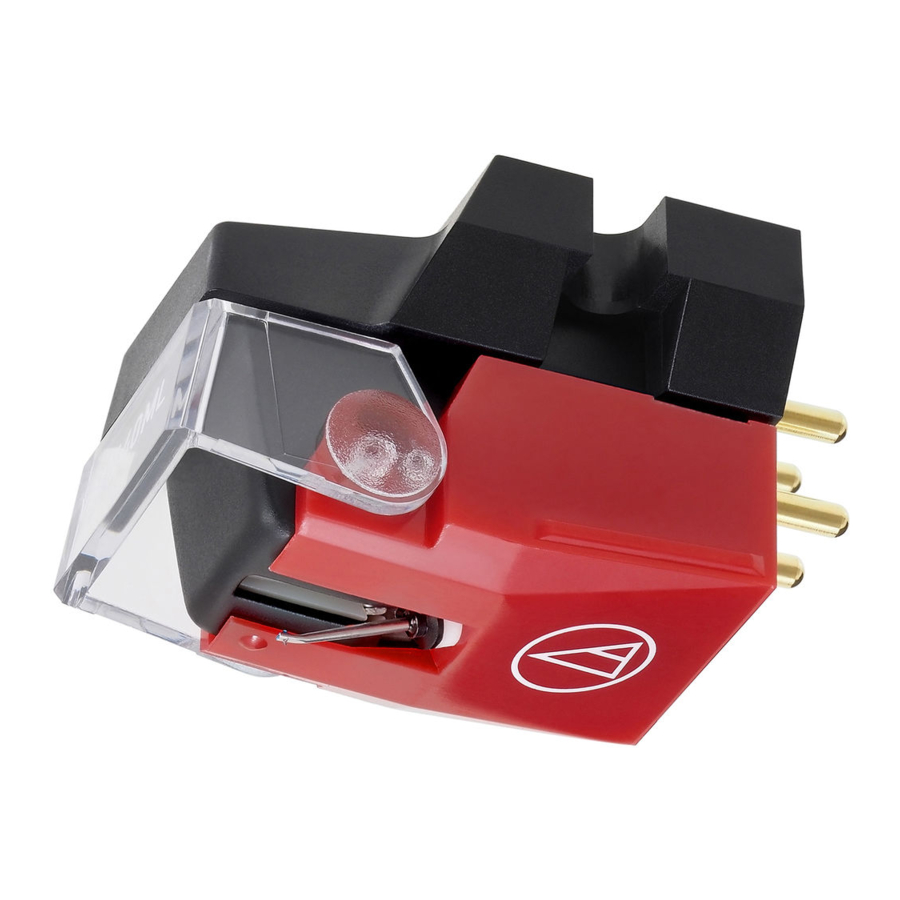

Audio-Technica VM540ML Handbuch

Name der einzelnen Teile

Machen Sie sich mit den einzelnen Teilen vertraut, bevor Sie das Produkt verwenden.

1. Nadelspitze
2. Vibrationssystem
3. Ersatznadel
4. Ausgangsanschlüsse
5. Tonabnehmergehäuse
6. Schutz

Verwendung

1. Befestigen Sie das Produkt am Headshell oder am Headshell-integrierten Tonarm.
2. Schließen Sie die Anschlusskabel an und beachten Sie dabei die Ausgangspolarität.
   • Verbinden Sie die Headshell-Kabel mit den Ausgangsanschlüssen des Produkts der gleichen Farbe.
   • Niemals Hitze (z. B. von Lötzinn) auf die Ausgangsanschlüsse anwenden.
3. Bestimmen Sie die korrekte Einbauposition für das Produkt (Überhang einstellen).
   • Stellen Sie den Überhang gemäß den Anweisungen im Benutzerhandbuch des Tonarms oder Plattenspielers ein. Wenn Sie unsicher sind, richten Sie die Nadelspitze am ursprünglich am Tonarm angebrachten Tonabnehmer aus (wie in der Abbildung gezeigt).
4. Stellen Sie die Auflagekraft ein.
   • Bestätigen Sie die Auflagekraft für das Produkt unter „Technische Daten“.
5. Stellen Sie die Armhöhe ein.
   • Stellen Sie die Höhe so ein, dass die Unterseite des Headshells und die Plattenoberfläche parallel sind, von der Seite betrachtet. Eine falsche Armhöhe kann dazu führen, dass das Produktgehäuse die Schallplatte berührt und die Audioqualität beeinträchtigen oder die Schallplatte beschädigen könnte.
6. Schließen Sie direkt an den PHONO (MM)-Anschluss des Vorverstärkers/Verstärkers an.
   • Wenn Ihr Vorverstärker/Verstärker keinen PHONO-Anschluss hat, verwenden Sie einen Phono-Equalizer (separat erhältlich).

Pflege

• Verwenden Sie die mitgelieferte Bürste, um Schmutz und Staub von der Nadelspitze zu entfernen.
• Bewegen Sie die Bürste immer in Drehrichtung der Schallplatte.
• Zur Entfernung hartnäckigen Schmutzes wird ein Nadelreiniger (separat erhältlich) empfohlen.

Nadelwechsel

1. Entfernen Sie die Ersatznadel, indem Sie sie nach Anheben des Schutzes in Pfeilrichtung ziehen, ohne das Vibrationssystem zu berühren.
2. Setzen Sie eine neue Ersatznadel auf das Tonabnehmergehäuse.
   • Die Lebensdauer der Ersatznadel beträgt ca. 1.000 Stunden.

Technische Daten

Typ: VM
Frequenzgang: 20 bis 27.000 Hz
Ausgangsspannung: 4,0 mV (1 kHz, 5 cm/Sek.)
Kanaltrennung: 28 dB (1 kHz)
Ausgangsbalance: 1,0 dB (1 kHz)
Auflagekraft: 1,8 bis 2,2 g (2,0 g Standard)
Spulenimpedanz: 2,7 k Ohm (1 kHz)
Gleichstromwiderstand: 800 Ohm
Empfohlene Lastimpedanz: 47 k Ohm
Empfohlene Lastkapazität: 100 bis 200 pF
Spuleninduktivität: 460 mH (1 kHz)
Statische Compliance: 40 × 10^-6 cm/dyne
Dynamische Compliance: 10 × 10^-6 cm/dyne (100 Hz)
Nadel: Nude Micro Linear
Nadelverrundung: 2,2 × 0,12 mil
Nadelträger: Aluminium-Konusrohr
Vertikaler Spurwinkel: 23°
Abmessungen:
17,3 mm (0.68") × 17,0 mm (0.67")
× 28,2 mm (1.11") (H × B × T) Gewicht: 6,4 g
Ersatznadel (separat erhältlich)*: VMN40ML
Zubehör:
Tonabnehmer-Befestigungsschrauben 5 mm × 2 und 10 mm × 2, Unterlegscheibe × 2, Sechskantmutter × 2,
Nicht-magnetischer Schraubendreher × 1, Bürste × 1, Kabelsatz × 1
* Die Ersatznadel dieses Produkts wird für Produkte der VM 500/600/700-Serie verwendet. In dieser Serie bieten wir Ersatznadeln mit unterschiedlichen Nadelspitzenstrukturen und Schliffen an. Für weitere Details besuchen Sie bitte unsere Audio-Technica-Website (www.audio-technica.co.jp/atj/vm/).
Technische Daten können sich aufgrund von Verbesserungen ohne Vorankündigung ändern.

Sicherheitshinweise

• Bewahren Sie den mitgelieferten Plastikbeutel außerhalb der Reichweite von kleinen Kindern und fern von offenen Flammen auf, um Unfälle oder Brand zu vermeiden.
• Bewahren Sie das Produkt außerhalb der Reichweite von kleinen Kindern auf, um Unfälle oder Fehlfunktionen zu vermeiden.
• Platzieren Sie das Produkt nicht an Orten mit direkter Sonneneinstrahlung, in der Nähe von Heizgeräten oder an Orten mit hohen Temperaturen, hoher Luftfeuchtigkeit oder hoher Staubkonzentration, um Fehlfunktionen zu vermeiden.
• Berühren Sie nicht das Vibrationssystem des Produkts, um Fehlfunktionen zu vermeiden.
• Versuchen Sie nicht, das Produkt zu zerlegen oder zu modifizieren, um Fehlfunktionen zu vermeiden.
• Setzen Sie das Produkt keinen starken Stößen aus, um Fehlfunktionen zu vermeiden.
