Nokia 700, RM-670 Handbuch

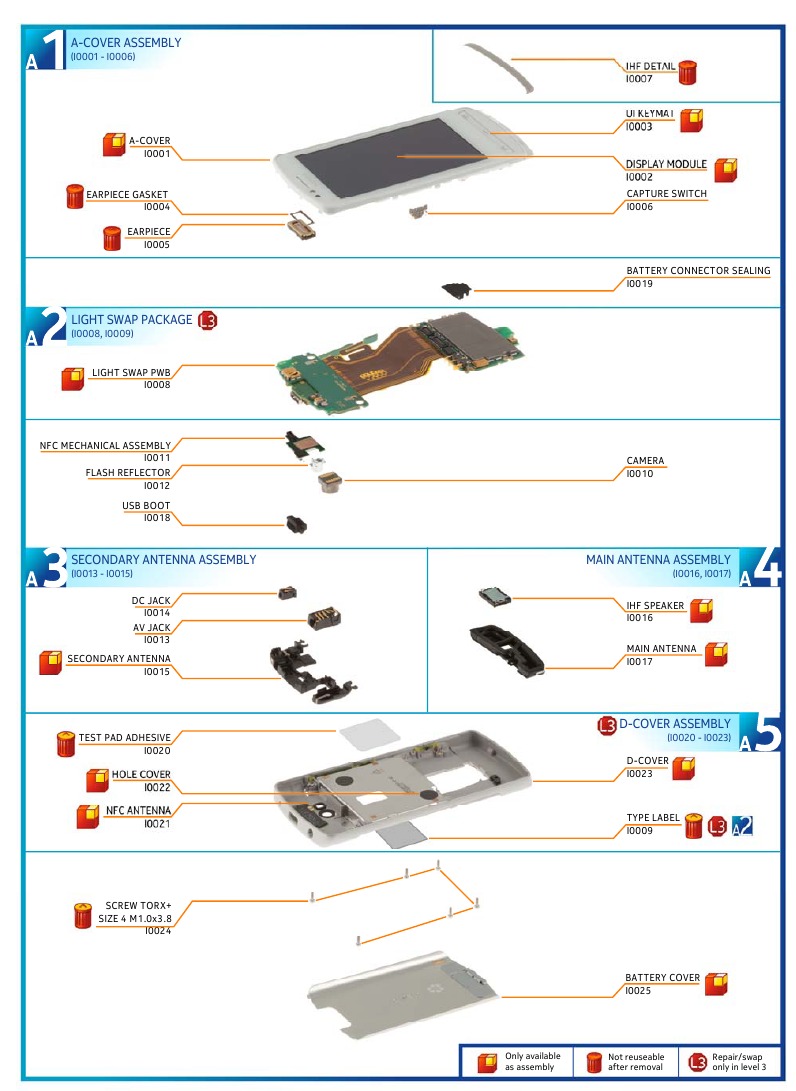

Explosionszeichnung
Demontageschritte

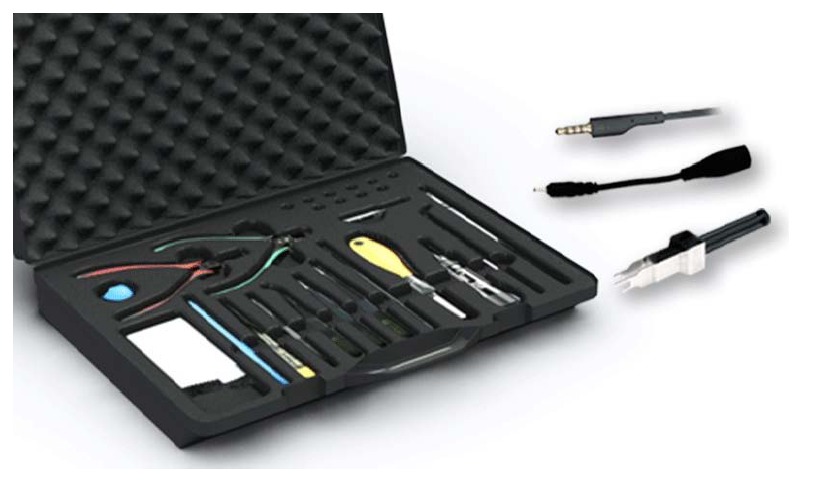

Sie müssen das Nokia Standard Toolkit Version 2 verwenden. Sie benötigen außerdem einen DC-Stecker, einen AV-Stecker und das SS-88 Kamera-Entfernungswerkzeug.

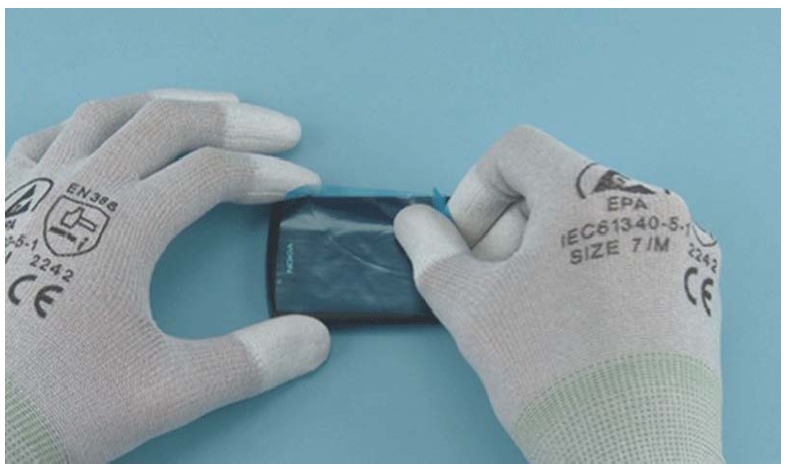

Schützen Sie das A-COVER mit Schutzfolie.

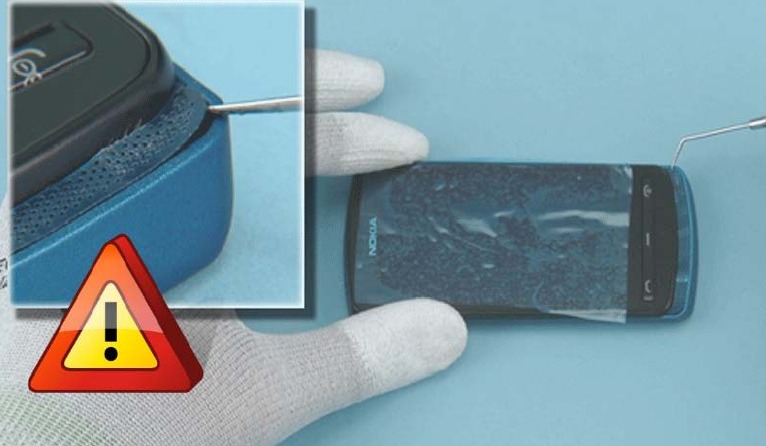

Verwenden Sie das Zahnarztwerkzeug, um eine Ecke des IHF DETAIL abzulösen. Achten Sie darauf, sich nicht zu verletzen oder das A-COVER mit dem scharfen Ende des Zahnarztwerkzeugs zu beschädigen.

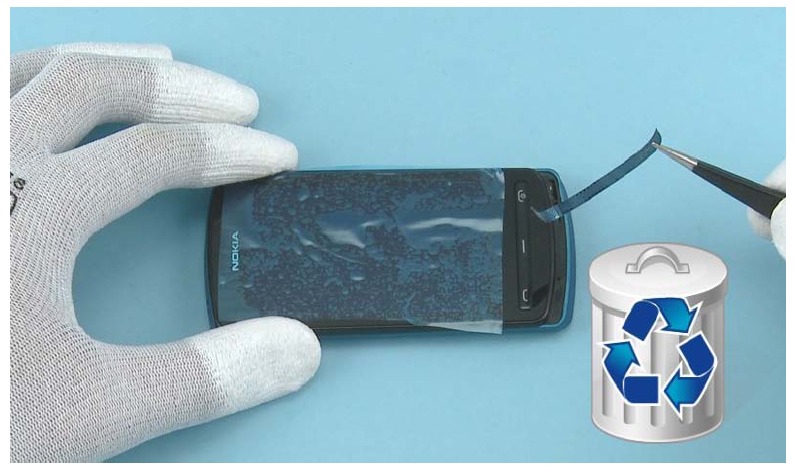

Entfernen Sie das IHF DETAIL mit der Pinzette. Nicht wiederverwenden. Entsorgen Sie es.

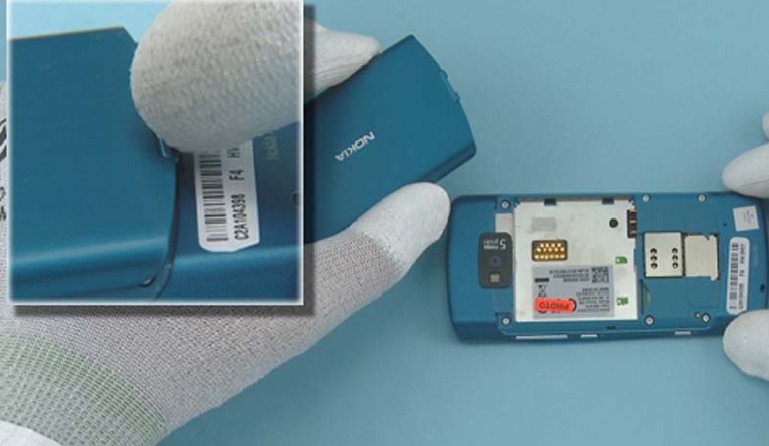

Öffnen Sie das BATTERY COVER mit der Entriegelungstaste. Heben Sie das BATTERY COVER an und entfernen Sie es.

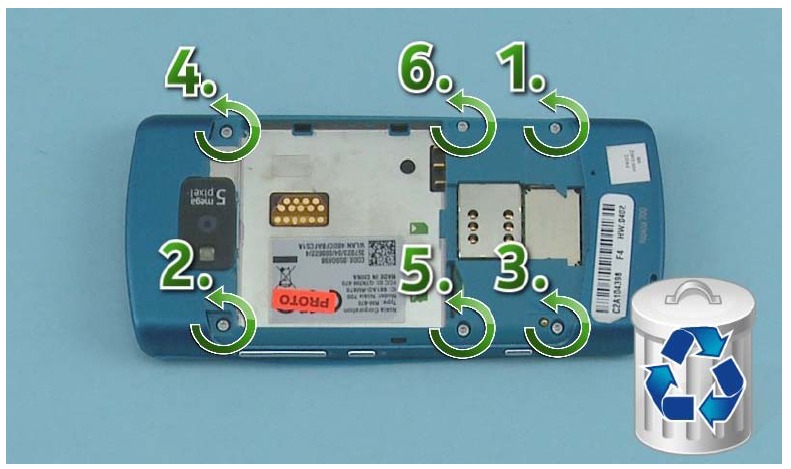

Schrauben Sie die sechs Torx+ Größe 4 Schrauben in der gezeigten Reihenfolge heraus. Nicht wiederverwenden. Entsorgen Sie sie.

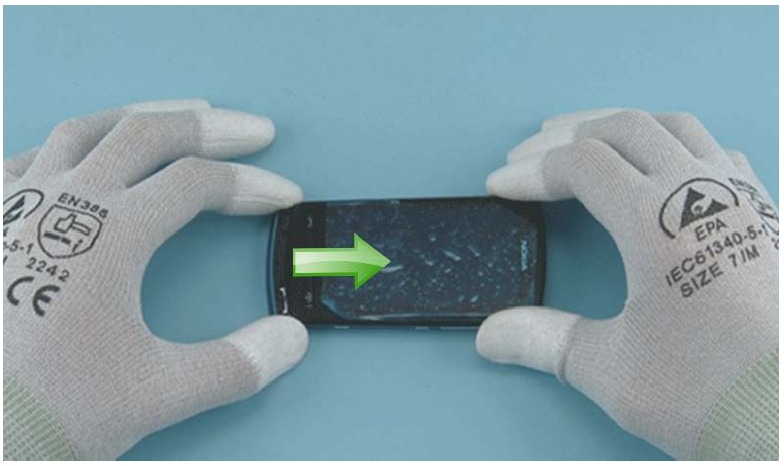

Drücken Sie das A-COVER von der Oberseite mit Ihrem Daumen nach unten und schieben Sie das SRT-6 in die gezeigte Richtung, um die rechte Seite des A-COVER zu lösen. Auf diese Weise werden die Haken, die das A-COVER halten, nicht beschädigt.

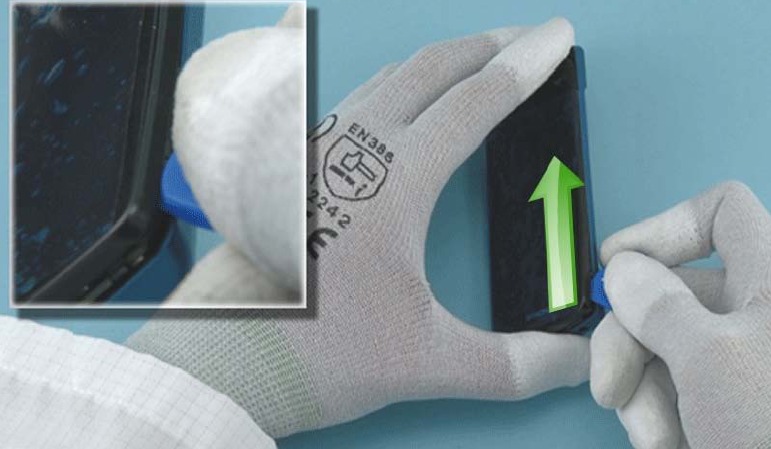

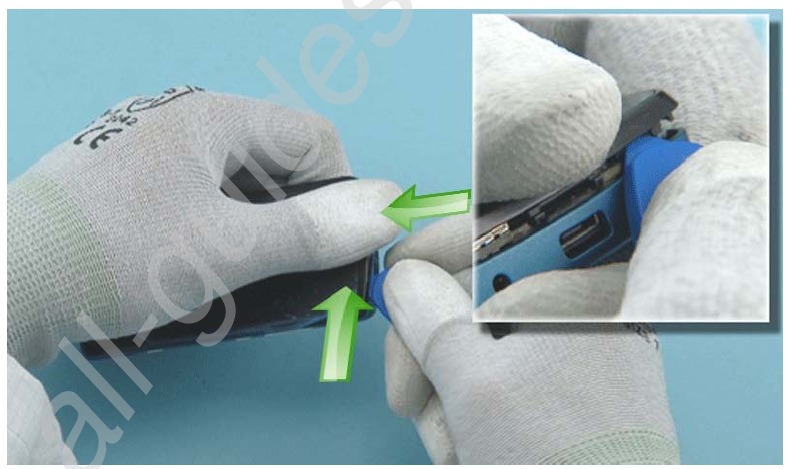

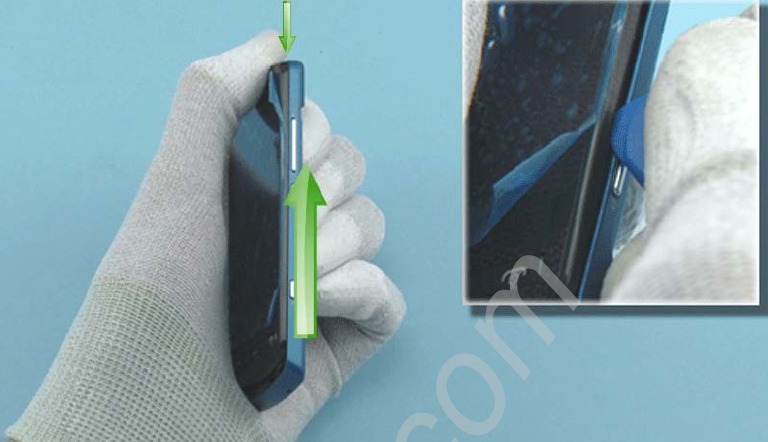

Halten Sie das A-COVER von der Oberseite gedrückt und öffnen Sie die Oberseite des A-COVER, indem Sie das SRT-6 in die gezeigte Richtung schieben.
Öffnen Sie auch die linke Seite des A-COVER, indem Sie das SRT-6 zum unteren Ende schieben.
Ziehen Sie das A-COVER vorsichtig in die gezeigte Richtung, um das untere Ende zu lösen.

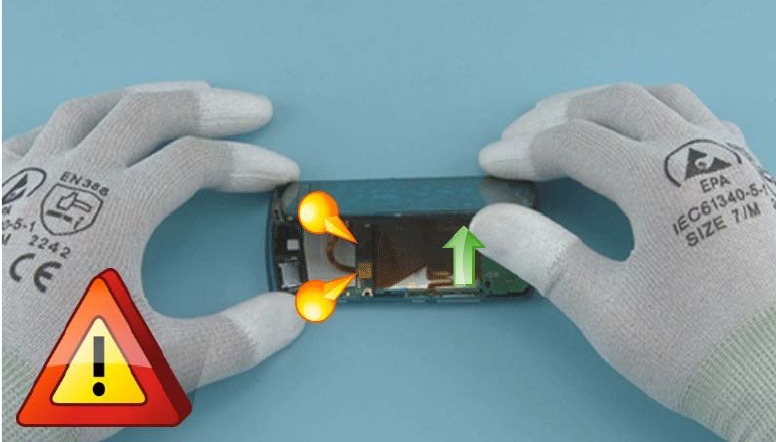

Heben Sie die rechte Seite des A-COVER wie gezeigt an. Beachten Sie, dass das A-COVER nicht vollständig angehoben werden darf, um die darunter liegenden Flexkabel nicht zu beschädigen.

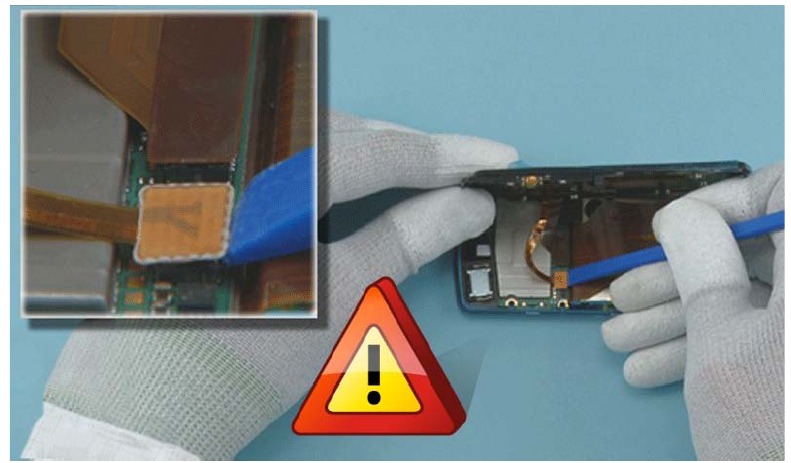

Verwenden Sie das SS-93, um den UI-Stecker zu öffnen. Achten Sie darauf, den Stecker oder benachbarte Komponenten nicht zu beschädigen.

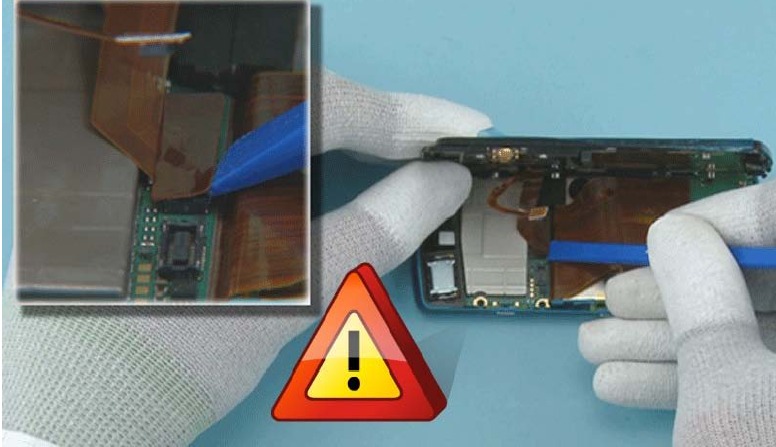

Öffnen Sie auch den DISPLAY-Stecker mit dem SS-93. Achten Sie darauf, den Stecker oder benachbarte Komponenten nicht zu beschädigen.

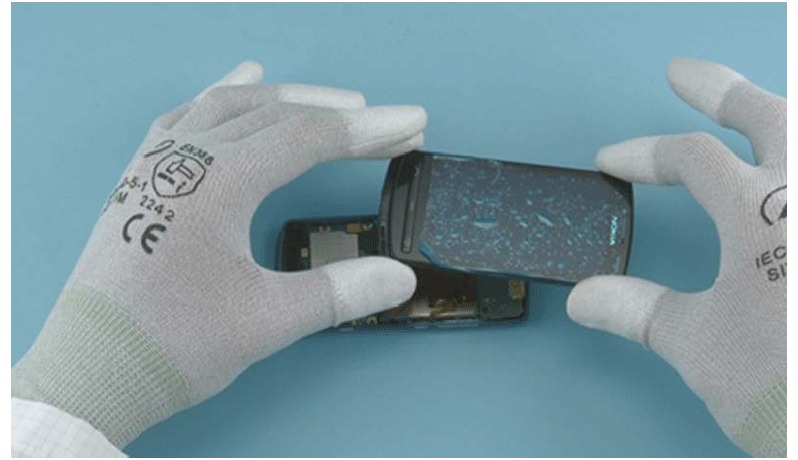

Das A-COVER kann nun abgenommen werden.

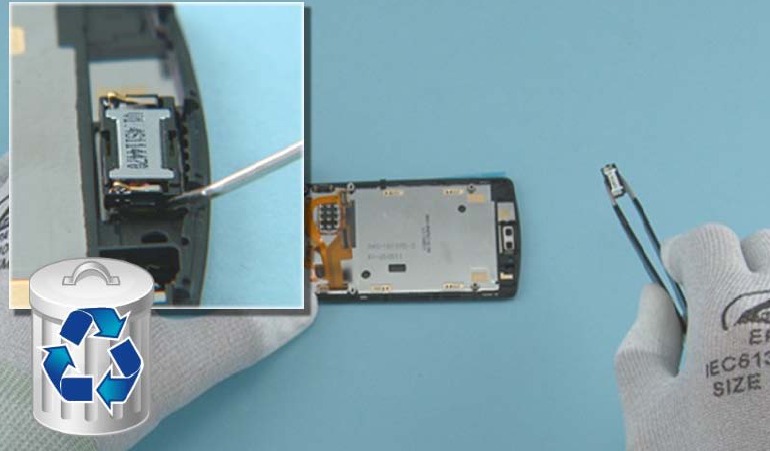

Heben Sie den EARPIECE mit dem Zahnarztwerkzeug an. Entfernen Sie den EARPIECE mit der Pinzette. Nicht wiederverwenden. Entsorgen Sie es.

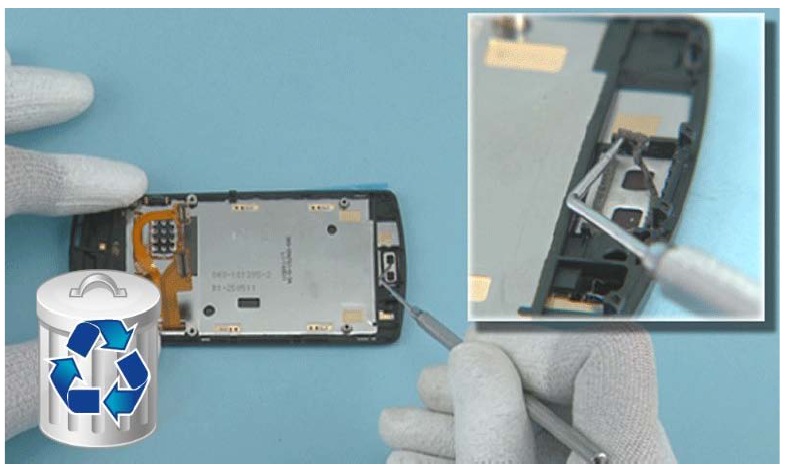

Entfernen Sie auch die EARPIECE GASKET mit dem Zahnarztwerkzeug. Nicht wiederverwenden. Entsorgen Sie es.

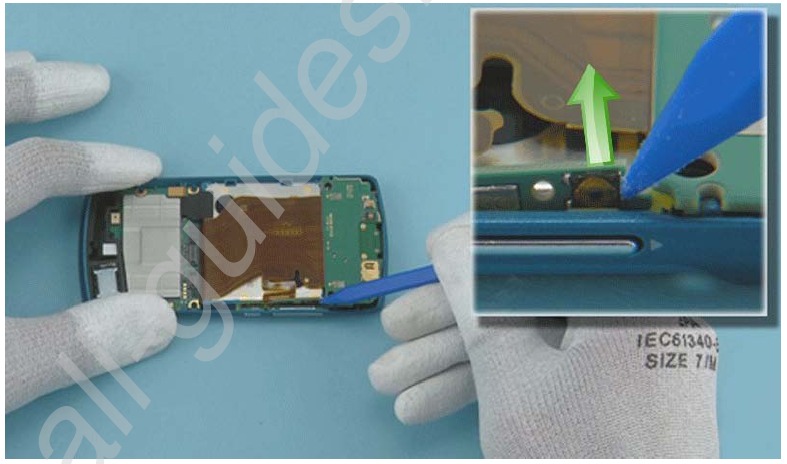

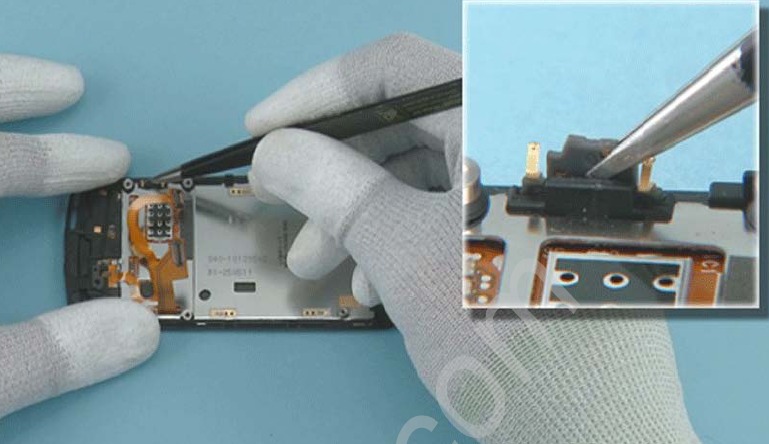

Entfernen Sie den CAPTURE SWITCH mit der Pinzette.
Verwenden Sie das scharfe Ende des SS-93, um die Seitentasten aus ihrem Gehäuse zu heben.

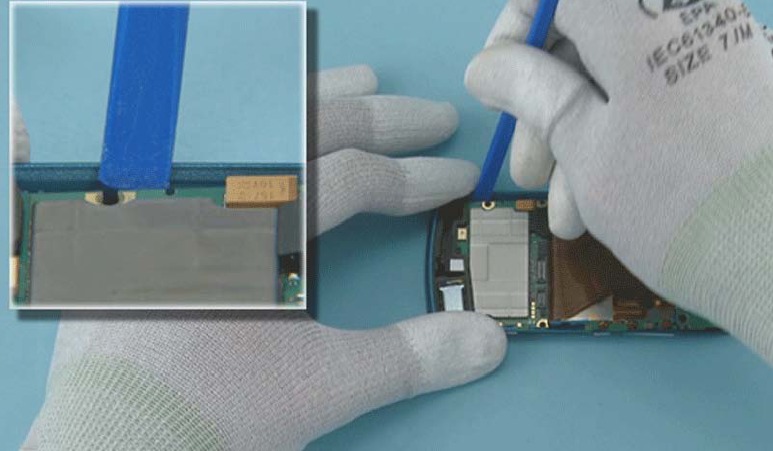

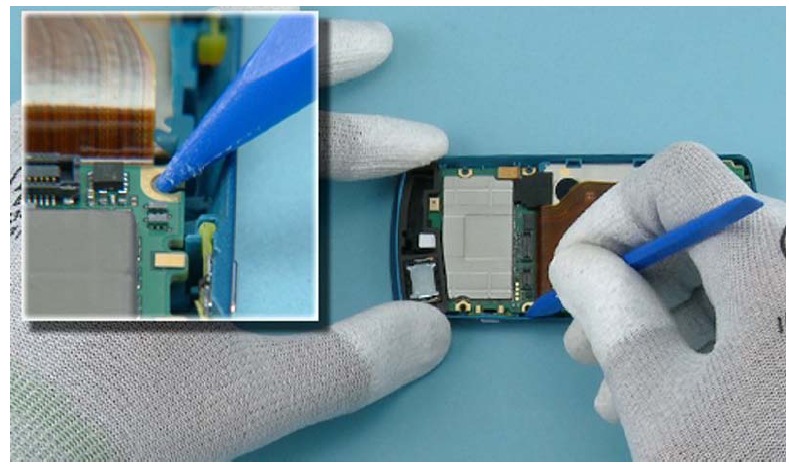

Verwenden Sie das SS-93, um das ENGINE BOARD aus der gezeigten Position herauszuhebeln.
Verwenden Sie das scharfe Ende des SS-93, um die gegenüberliegende Seite des ENGINE BOARD herauszuhebeln.

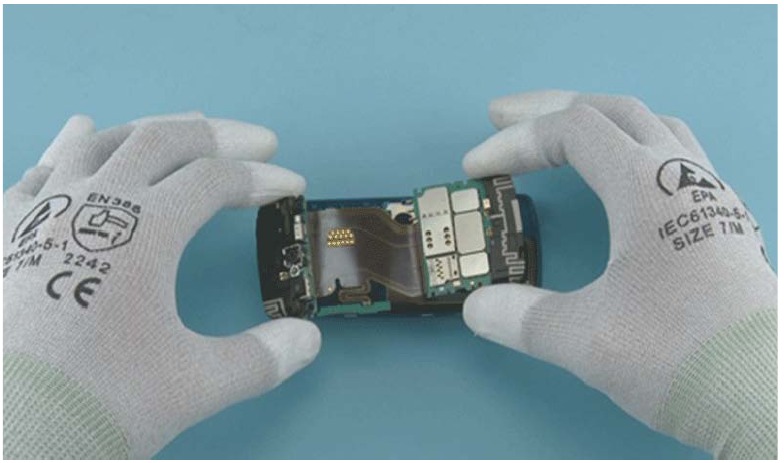

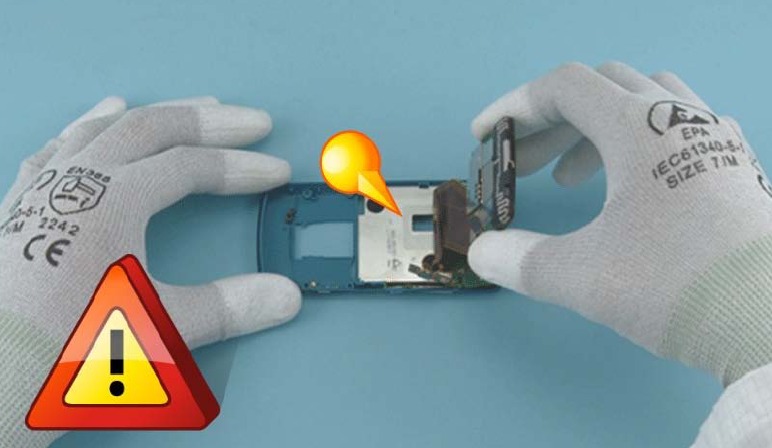

Heben Sie das ENGINE BOARD vorsichtig von der Unterseite an. Beachten Sie, dass das ENGINE BOARD Flexkabel mit dem TEST PAD ADHESIVE am D-COVER befestigt ist. Achten Sie darauf, das ENGINE BOARD nicht zu beschädigen.
Das ENGINE BOARD kann nun getrennt werden.

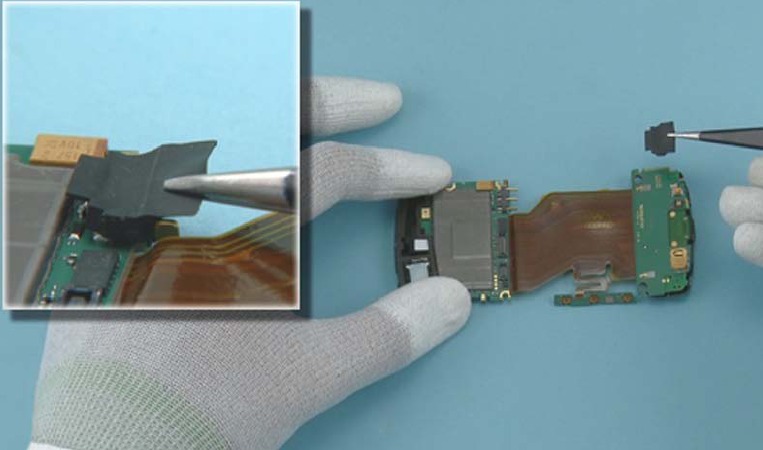

Entfernen Sie die BATTERY CONNECTOR SEALING mit der Pinzette.

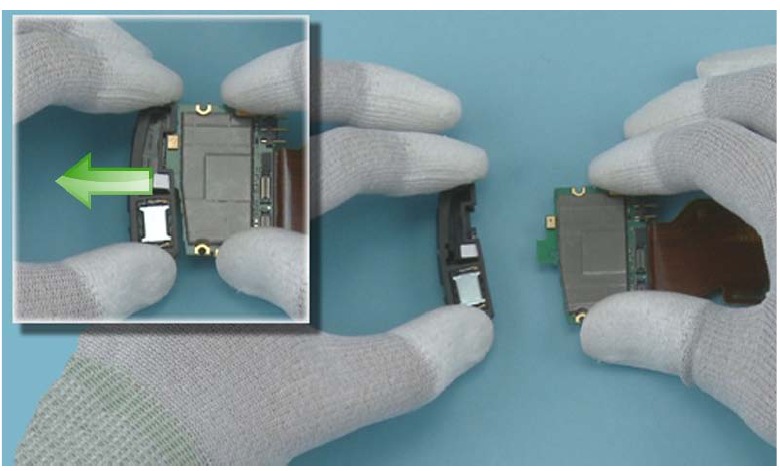

Ziehen Sie die MAIN ANTENNA in die gezeigte Richtung und entfernen Sie sie.
Wenn die SECONDARY ANTENNA mit dem Antennenhaken am ENGINE BOARD befestigt ist.

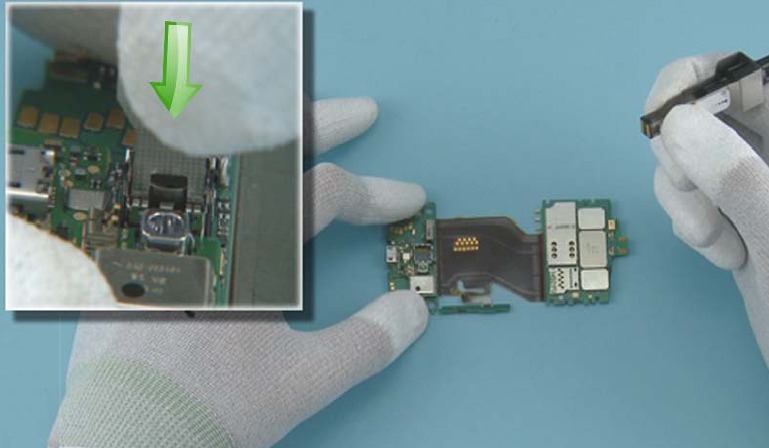

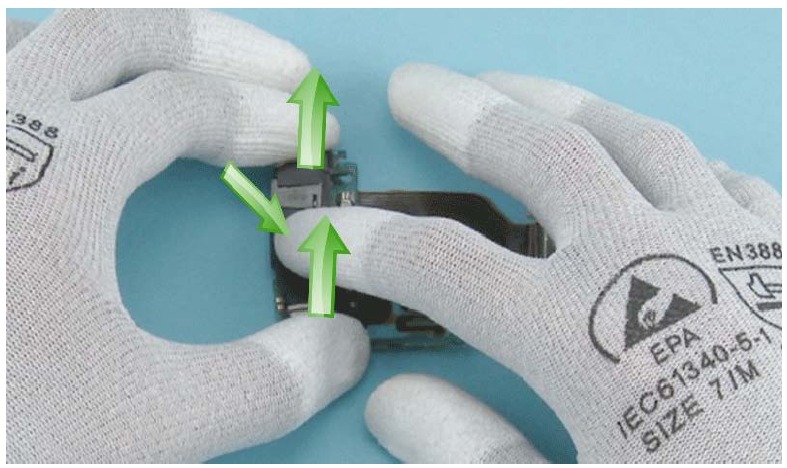

Um die SECONDARY ANTENNA zu lösen, drücken Sie mit dem Finger von der Mitte nach unten und heben Sie beide Seiten der SECONDARY ANTENNA leicht an.

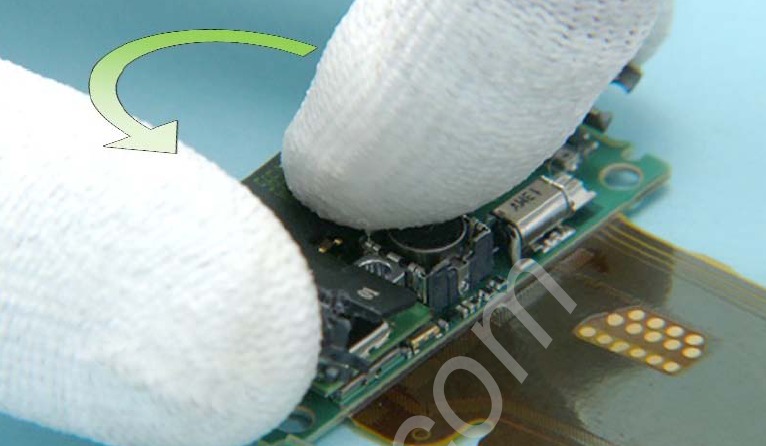

Während Sie die Seiten oben halten, drehen Sie die SECONDARY ANTENNA gegen den Uhrzeigersinn und trennen Sie sie vom ENGINE BOARD.
Wenn die SECONDARY ANTENNA nicht mit dem Antennenhaken am ENGINE BOARD befestigt ist.

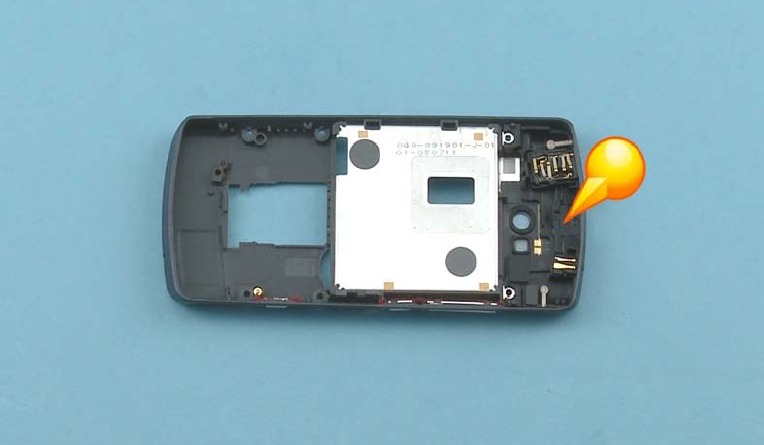

Nach dem Trennen des ENGINE BOARD vom D-COVER bleibt die SECONDARY ANTENNA im D-COVER.

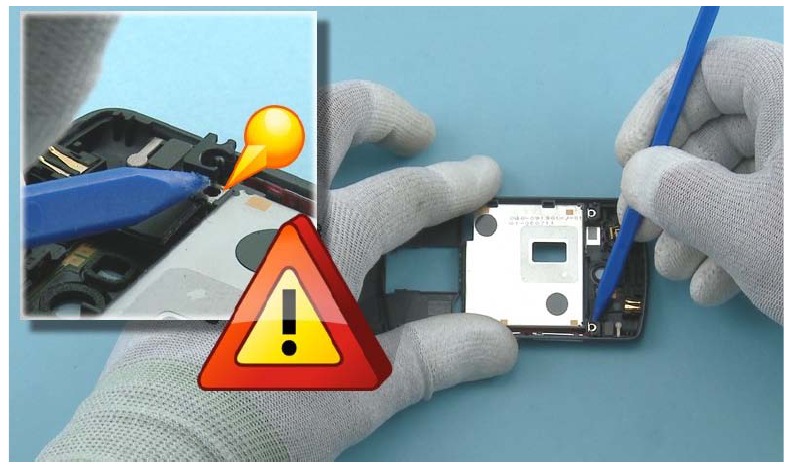

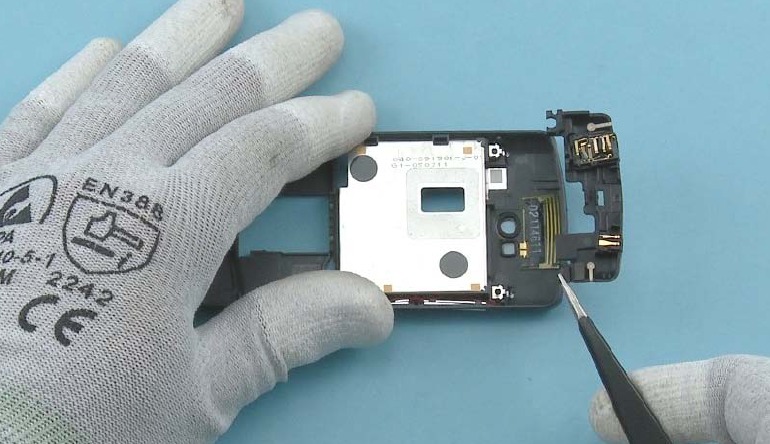

Verwenden Sie das scharfe Ende des SS-93, um die SECONDARY ANTENNA von der gezeigten Stelle anzuheben. Achten Sie darauf, die gezeigte D-COVER Erdungsfeder unter der SECONDARY ANTENNA nicht zu beschädigen.
Entfernen Sie die SECONDARY ANTENNA mit der Pinzette.
Entfernen Sie den USB BOOT mit der Pinzette.

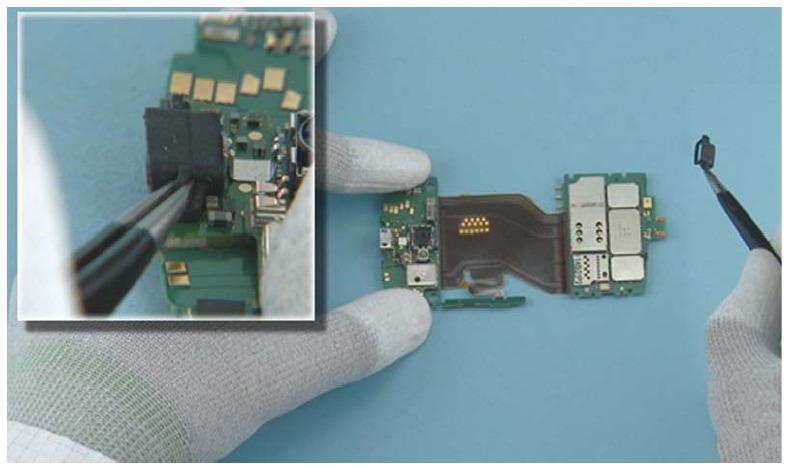

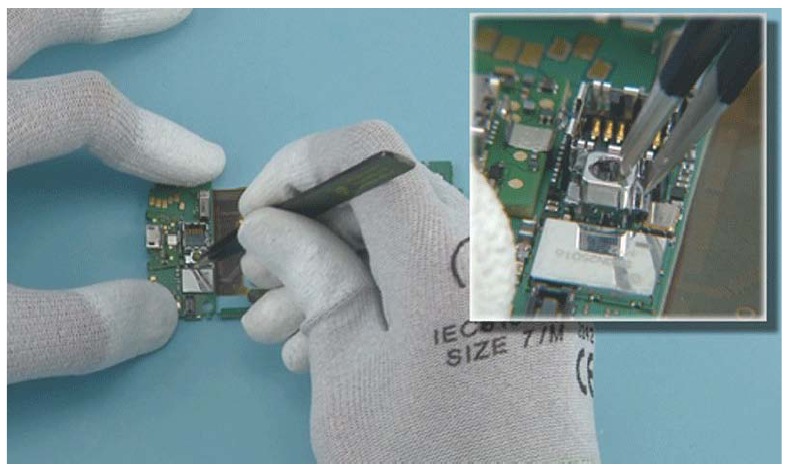

Entfernen Sie die KAMERA mit dem Kamera-Entfernungswerkzeug SS-88.

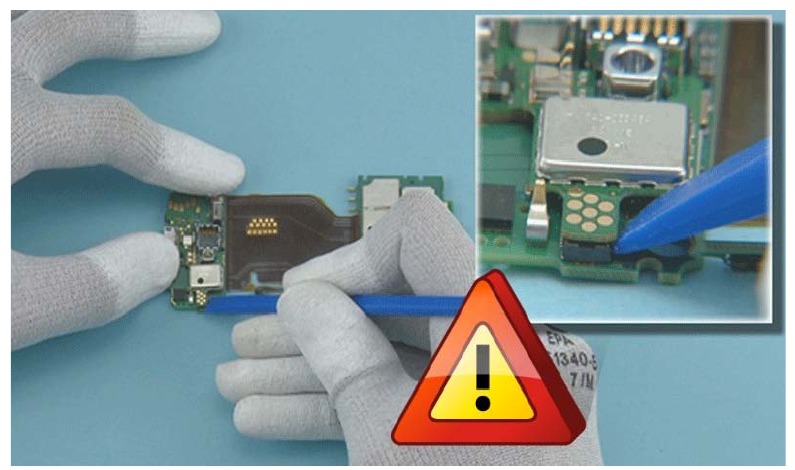

Verwenden Sie das SS-93, um den NFC MECHANICAL ASSEMBLY Stecker zu öffnen. Achten Sie darauf, den Stecker oder benachbarte Komponenten nicht zu beschädigen.
Entfernen Sie die NFC MECHANICAL ASSEMBLY mit der Pinzette.

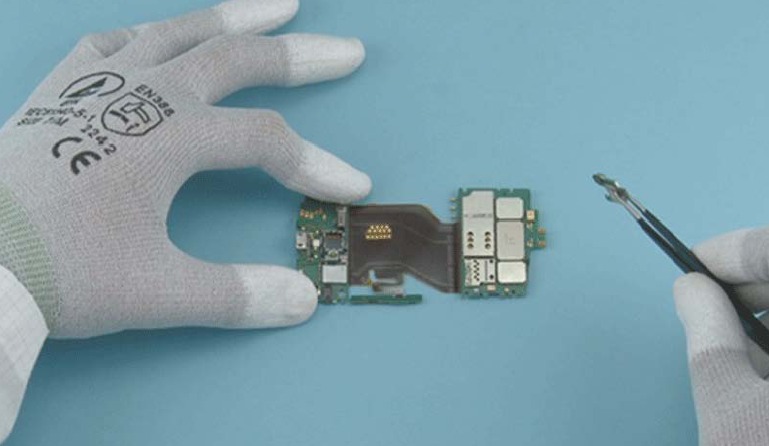

Entfernen Sie den FLASH REFLECTOR mit der Pinzette.

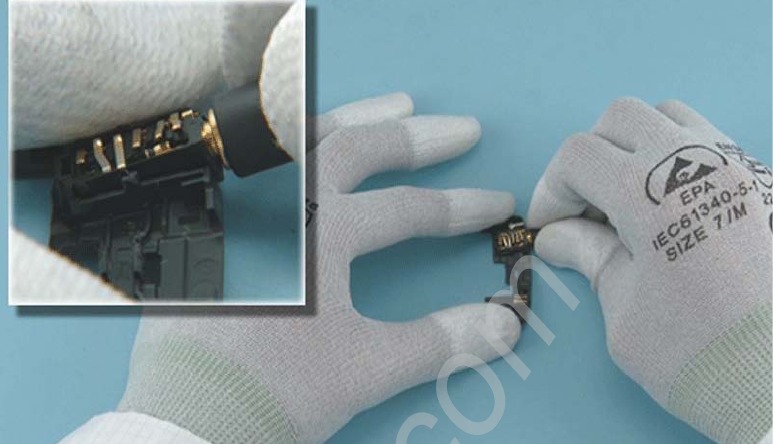

Verwenden Sie den AV-Stecker, um den AV JACK anzuheben und zu entfernen.

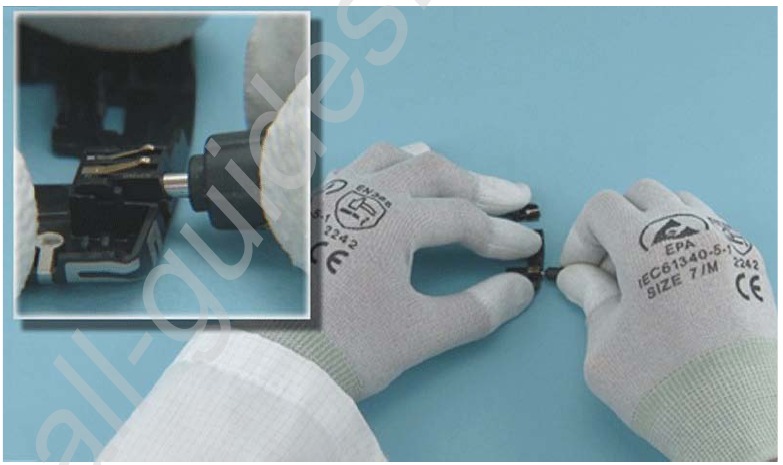

Verwenden Sie den DC-Stecker, um den DC JACK anzuheben und zu entfernen.

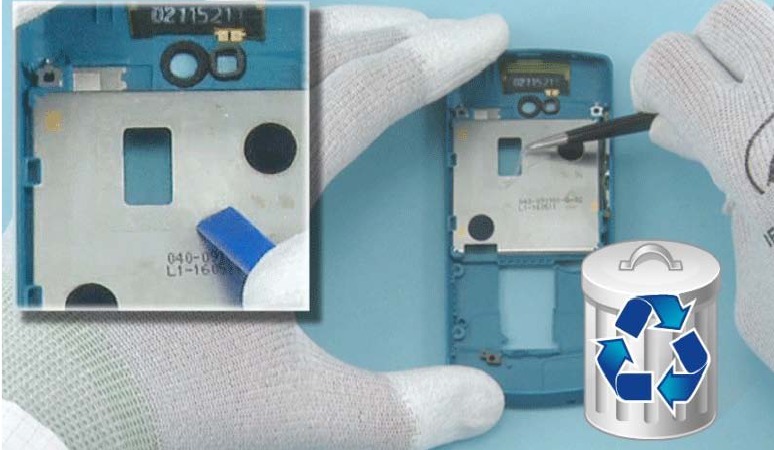

Verwenden Sie das SS-93, um das TEST PAD ADHESIVE abzulösen und es mit der Pinzette zu entfernen. Nicht wiederverwenden. Entsorgen Sie es.

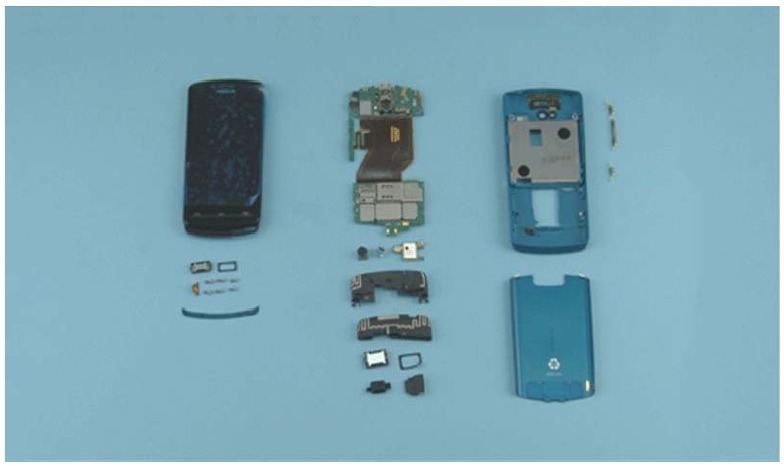

Die Demontage des Nokia 700 ist nun abgeschlossen.
-ENDE DER DEMONTAGE-
Montagehinweise

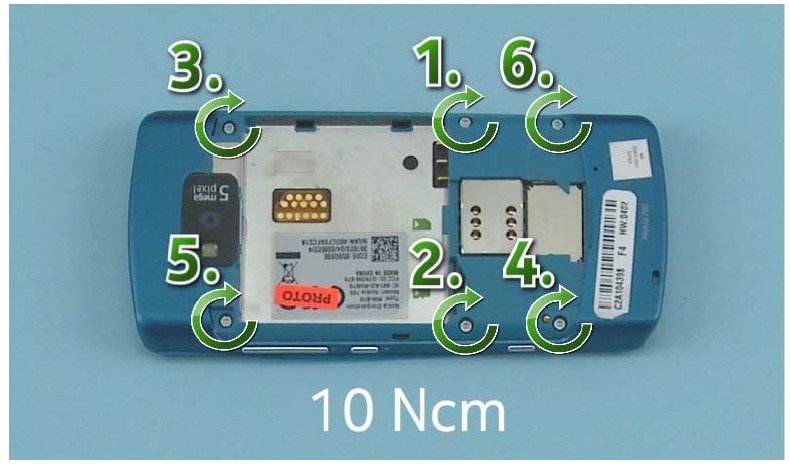

Ziehen Sie die sechs TORX + Größe 4 Schrauben mit einem Drehmoment von 10 Ncm in der gezeigten Reihenfolge fest.
Servicegeräte
 FLS-5 Flash-Gerät |  CA-101 Servicekabel |  AC-15 Reiseladegerät |
 SS-88 Kamera-Entfernungswerkzeug |  Akku BP-5Z |  Nokia Standard Toolkit (v2) Weitere Informationen finden Sie im Service Bulletin (SB-011) auf Nokia Online. Lieferanten- oder Herstellerkontakte für die Nachbestellung von Werkzeugen finden Sie im Dokument "Recommended service equipment" (Empfohlene Serviceausrüstung) auf Nokia Online. |

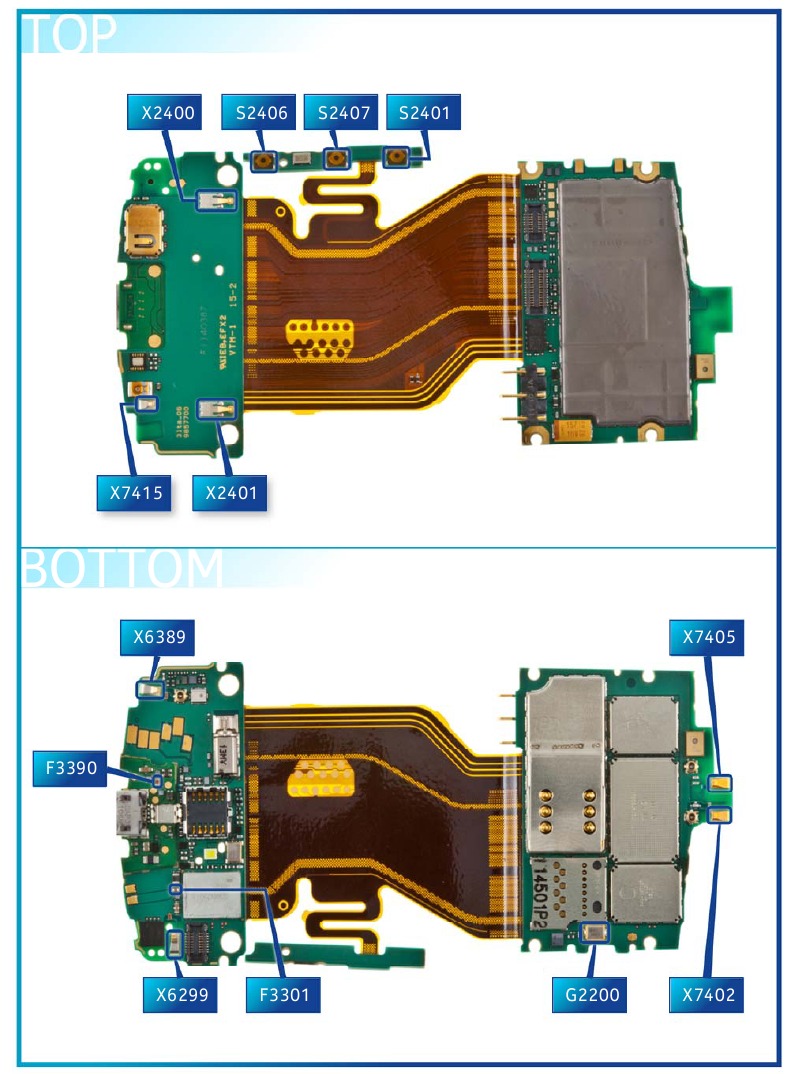

Lötkomponenten

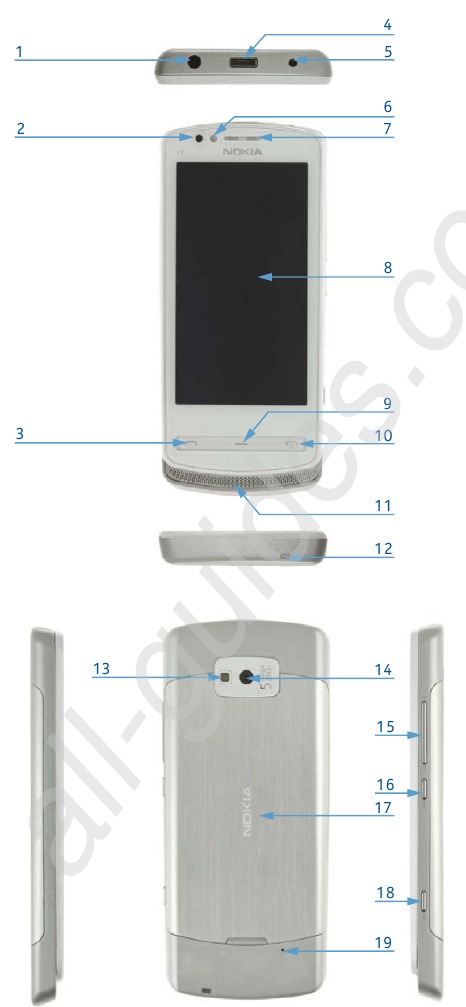

Produktbedienelemente und Schnittstellen
- Nokia AV 3,5 mm Anschluss
- Näherungssensor
- Anruftaste
- Micro-USB
- Ladeanschluss
- Umgebungslichtsensor
- Ohrhörer
- Display
- Menütaste
- Ende-/Ein-/Aus-Taste
- IHF-Lautsprecher
- Schlaufenhalterung
- LED-Blitz
- Kamera
- Lautstärke-/Zoomtaste
- Sperrtaste
- Akkufachabdeckung
- Kamerataste
- Mikrofon mit Geräuschunterdrückung

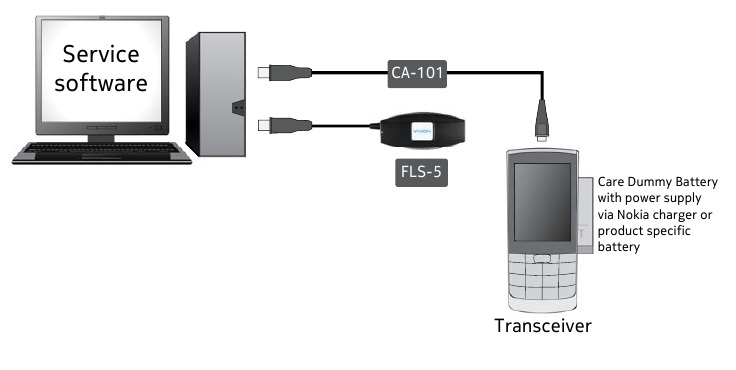

Servicekonzept
