HAMPTON BAY WDF9-2 Handbuch

Vormontage

PRODUKTBESCHREIBUNG

Montageanleitung

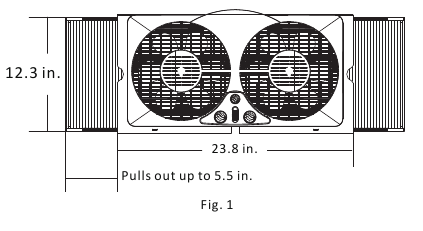

1. Dieser Fensterlüfter wurde für doppelt verglaste Schiebefenster und Drehkippfenster mit einer Mindestöffnung von 24,4 Zoll Breite und 13 Zoll Höhe entwickelt (Abb. 1). Bei der Verwendung im Fenster sind keine Füße erforderlich. Dieser Lüfter ist für die Verwendung mit Ihrem installierten Fliegengitter konzipiert und empfohlen.

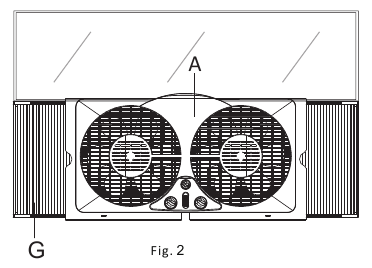

ZUSÄTZLICHE HINWEISE fÜR DOPPELFLÜGELFENSTER (Abb. 2)

1. Bei vollständig geöffnetem Fenster den Lüfter so im Fenster platzieren, dass die Vorderseite (A) des Lüfters nach INNEN zeigt.
2. Halten Sie den Lüfter mit einer Hand fest, während Sie die Paneele (G) mit der anderen Hand einstellen.
3. Schließen Sie das Fenster über dem Lüfter, wobei die Unterkante des Fensters hinter dem Rand des Lüftergehäuses liegen sollte.
4. Wenn der Lüfter immer noch nicht richtig in das Fenster passt, justieren Sie das ausziehbare Paneel (G) auf der rechten/linken Seite des Lüfters neu, um den verbleibenden Raum zwischen Paneel und Fensterrahmen zu füllen, bis ein sicherer Sitz erreicht ist.

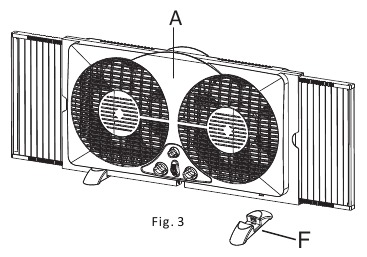

2. Dieser Lüfter kann auch auf dem Boden verwendet werden. Drücken Sie die Füße (F) in das Lüftergehäuse (A) und rasten Sie sie ein. (Abb. 3)


Betrieb

1. . Stellen Sie sicher, dass die Drehschalter in der AUS-Position sind.
2. . Stecken Sie das Gerät in eine 120-V-AC-Steckdose.
3. . Stellen Sie die einzelnen Lüftermotoren entweder auf (Ansaugung), (Abluft) oder (Austausch) mit dem Bedienhebel ein.
4. . Drehen Sie die Thermostatregelung auf die höchste Einstellung (ganz im Uhrzeigersinn).
5. . Um das Gerät zu starten, drehen Sie die Drehschalter auf die gewünschte Geschwindigkeit: 0=Off (Aus), 3=High (Hoch), 2=Medium (Mittel), 1=Low (Niedrig).
6. . Während der Fensterlüfter eingeschaltet ist, drehen Sie die Thermostatregelung gegen den Uhrzeigersinn in Richtung der kleineren Punkte, bis der Lüfter stoppt (Away from Cooler) (Weg vom Kühler). Dies ist die gewählte Komfortstufe.
7. . Wenn der Lüfter angehalten hat und Sie ihn wieder einschalten möchten, drehen Sie die Thermostatregelung im Uhrzeigersinn, bis der Lüfter startet, in Richtung der größeren Punkte (Towards Cooler) (Zum Kühler hin).

Pflege und Wartung

ZUR REINIGUNG: Ziehen Sie immer das Netzkabel aus der Steckdose, wenn Sie Ihren Lüfter reinigen. Leicht angesammelter Staub kann mit einem weichen Tuch von der hinteren Lüfterabdeckung entfernt werden. Wischen Sie die Außenflächen des Lüfters gelegentlich mit einem feuchten Tuch (nicht tropfnass) ab und trocknen Sie sie gründlich mit einem weichen, trockenen Tuch, bevor Sie den Lüfter in Betrieb nehmen. Verwenden Sie keine scharfen Reiniger oder Materialien zur Reinigung dieses Geräts. Dies würde zu Beschädigungen führen.

Lassen Sie kein Wasser in das Innere des Lüfters gelangen, da dies eine Brand- oder Stromschlaggefahr darstellen könnte. Der Lüftermotor ist werkseitig lebenslang geschmiert und benötigt keine weitere Schmierung. Es ist keine weitere Wartung durch den Benutzer erforderlich oder empfohlen. Sollte eine Wartung notwendig sein, senden Sie Ihren Lüfter an die autorisierte Servicestelle.

ZUR AUFBEWAHRUNG: Stellen Sie sicher, dass Sie den Lüfter vor der Lagerung reinigen. Bewahren Sie die Originalverpackung zur Lagerung Ihres Lüfters auf. Lagern Sie den Lüfter immer an einem trockenen Ort. Lagern Sie ihn niemals, solange er noch angeschlossen ist. Wickeln Sie das Kabel niemals fest um den Lüfter. Belasten Sie das Kabel auch nicht an der Stelle, wo es in den Lüfter eintritt, da dies dazu führen könnte, dass das Kabel ausfranst und bricht.

Sicherheitshinweise

Bitte lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie versuchen, das Produkt zu montieren, zu bedienen oder zu installieren. Bei der Verwendung elektrischer Geräte sollten stets grundlegende Vorsichtsmaßnahmen befolgt werden, um das Risiko von Brand, Stromschlag und Personenschäden zu verringern, einschließlich der folgenden:

1. Betreiben Sie keinen Lüfter mit einem beschädigten Kabel oder Stecker. Entsorgen Sie den Lüfter oder senden Sie ihn zur Überprüfung und/oder Reparatur an eine autorisierte Servicestelle zurück.
2. Führen Sie das Kabel nicht unter Teppichen. Bedecken Sie das Kabel nicht mit Vorlegern, Läufern oder ähnlichen Abdeckungen. Verlegen Sie das Kabel nicht unter Möbeln oder Geräten. Ordnen Sie das Kabel abseits von Verkehrsbereichen an, wo niemand darüber stolpern kann.
3. Stecken Sie niemals Finger, Bleistifte oder andere Gegenstände durch das Gitter, während der Lüfter läuft.
4. Trennen Sie den Lüfter vom Netz, wenn Sie ihn von einem Ort zum anderen bewegen, bevor Sie Teile anbringen oder abnehmen.
5. Trennen Sie den Lüfter vom Netz, wenn Sie die Gitter zur Reinigung entfernen.
6. Nicht in der Nähe von explosiven und/oder brennbaren Dämpfen betreiben.
7. Stellen Sie den Lüfter oder Teile davon nicht in die Nähe von offenen Flammen, Kochgeräten oder anderen Heizgeräten.
8. Immer auf einer trockenen, ebenen Fläche verwenden, nicht im Freien verwenden.
9. Lassen Sie das Kabel nicht über die Kante eines Tisches oder einer Arbeitsplatte hängen oder mit heißen Oberflächen in Kontakt kommen.
10. Zum Trennen des Geräts den Stecker greifen und aus der Steckdose ziehen.
    Niemals am Kabel reißen.

Um das Risiko eines Stromschlags und von Personenschäden zu verringern, verwenden Sie diesen Lüfter nicht in der Nähe einer Tür oder eines Fensters.

Um das Risiko von Brand oder Stromschlag zu verringern, verwenden Sie diesen Lüfter nicht mit einem Halbleiter-Drehzahlregelgerät.

BITTE LESEN UND BEWAHREN SIE DIESE
WICHTIGEN SICHERHEITSHINWEISE AUF

Polarisierter Stecker
Dieses Gerät verfügt über einen polarisierten Stecker (ein Kontakt ist breiter als der andere). Der polarisierte Stecker ist nicht für die Verwendung in nicht polarisierten Steckdosen (mit gleich großen Schlitzen) vorgesehen. Um das Risiko eines Stromschlags zu verringern, passt dieser Stecker nur auf eine Weise in eine polarisierte Steckdose. Wenn der Stecker nicht vollständig in die Steckdose passt, drehen Sie den Stecker um. Wenn er immer noch nicht passt, wenden Sie sich an einen qualifizierten Elektriker, um die richtige Steckdose zu installieren. Versuchen Sie nicht, diesen Stecker zu modifizieren oder diese Sicherheitsfunktion in irgendeiner Weise zu umgehen.

Sicherheitstipps für das Netzkabel

1. Ziehen oder reißen Sie niemals am Kabel oder am Gerät.
2. Um den Stecker einzustecken, fassen Sie ihn fest an und führen Sie ihn in die Steckdose.
3. Um das Gerät zu trennen, fassen Sie den Stecker und ziehen Sie ihn aus der Steckdose.
4. Überprüfen Sie vor jedem Gebrauch das Netzkabel auf Schnitte und/oder Abriebspuren. Sollten welche gefunden werden, deutet dies darauf hin, dass das Gerät gewartet und das Netzkabel ersetzt werden sollte. Bitte senden Sie es an einen autorisierten Servicevertreter zurück.
5. Wickeln Sie das Kabel niemals fest um das Gerät, da dies das Kabel an der Eintrittsstelle in das Gerät übermäßig belasten und dazu führen könnte, dass es ausfranst und bricht.

Betreiben Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist oder wenn das Gerät intermittierend funktioniert oder ganz ausfällt.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

HAMPTON BAY WDF9-2 Handbuch herunterladen

Verfügbare Sprachen
