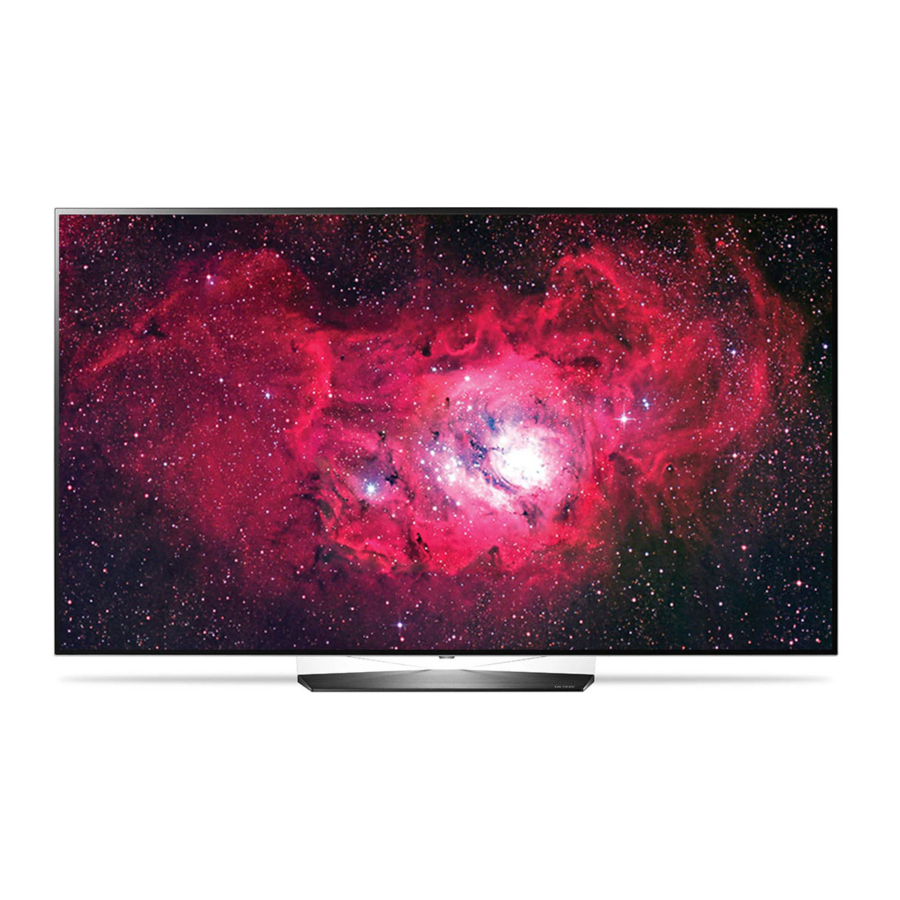

LG OLED55B7P, OLED55C7P, OLED55E7P, OLED65B7P, OLED65C7P, OLED65E7P Handbuch

Vorbereitung

• Wenn der Fernseher nach der Auslieferung ab Werk zum ersten Mal eingeschaltet wird, kann die Initialisierung des Fernsehers etwa eine Minute dauern.
• Das angezeigte Bild kann von Ihrem Fernseher abweichen.
• Das OSD (On Screen Display) Ihres Fernsehers kann geringfügig von dem in diesem Handbuch gezeigten abweichen.
• Die verfügbaren Menüs und Optionen können je nach der von Ihnen verwendeten Eingangsquelle oder dem Produktmodell variieren.
• Neue Funktionen können diesem Fernseher in Zukunft hinzugefügt werden.

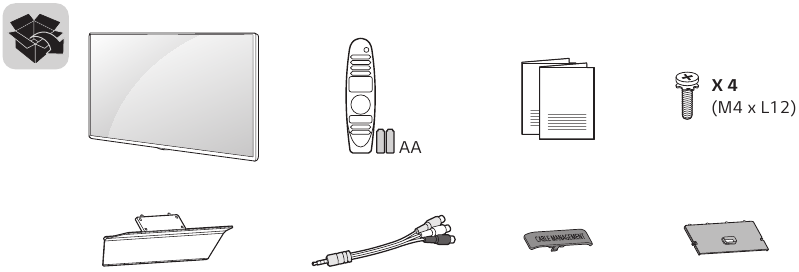

• Die mit Ihrem Produkt gelieferten Artikel können je nach Modell variieren.
• Produktspezifikationen oder der Inhalt dieses Handbuchs können aufgrund von Funktionsupgrades des Produkts ohne vorherige Ankündigung geändert werden.
• Für eine optimale Verbindung sollten HDMI-Kabel und USB-Geräte Rahmen mit einer Dicke von weniger als 10 mm (0,39 Zoll) und einer Breite von 18 mm (0,7 Zoll) haben.
• Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Stick nicht in den USB-Anschluss Ihres Fernsehers passt.
• Verwenden Sie ein zertifiziertes Kabel mit dem HDMI-Logo. Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, wird der Bildschirm möglicherweise nicht angezeigt oder es kann ein Verbindungsfehler auftreten.
• Empfohlene HDMI-Kabeltypen (3 m oder weniger)
  • High-Speed HDMI^®/™ Kabel
  • High-Speed HDMI^®/™ Kabel mit Ethernet

    1. 10 mm (0,39 Zoll)
    2. 18 mm (0,7 Zoll)
• Verwenden Sie keine nicht zugelassenen Artikel, um die Sicherheit und Lebensdauer des Produkts zu gewährleisten.
• Schäden oder Verletzungen, die durch die Verwendung nicht zugelassener Artikel entstehen, sind nicht durch die Garantie abgedeckt.
• Einige Modelle scheinen eine dünne Folie auf dem Bildschirm zu haben. Dies ist tatsächlich Teil des Bildschirms; entfernen Sie diese nicht.

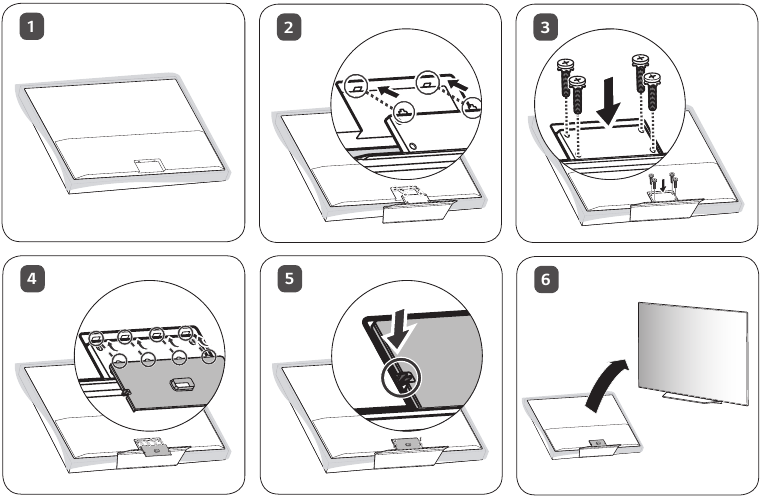

• Wenn Sie den Standfuß am Fernsehgerät anbringen, legen Sie den Bildschirm nach unten auf einen gepolsterten Tisch oder eine ebene Fläche, um den Bildschirm vor Kratzern zu schützen.
• Stellen Sie sicher, dass die Schrauben fest angezogen sind. (Wenn sie nicht sicher genug befestigt sind, kann sich der Fernseher nach der Installation nach vorne neigen.)
• Ziehen Sie die Schrauben nicht mit übermäßiger Kraft an, da sie sonst verschleißen und locker werden könnten.
• Wringen Sie überschüssiges Wasser oder Reinigungsmittel unbedingt aus dem Tuch.
• Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf den Fernsehbildschirm.
• Sprühen Sie unbedingt nur ausreichend Wasser oder Reinigungsmittel auf ein trockenes Tuch, um den Bildschirm abzuwischen.
• Wenn der untere Bereich der Rückseite des Glases mit Staub usw. verunreinigt ist, verwenden Sie ein sauberes, trockenes Baumwoll- oder Flanelltuch zum Reinigen.
  (Für OLED65E7P)


Optionales Zubehör

Optionales Zubehör kann zur Qualitätsverbesserung ohne vorherige Ankündigung geändert oder modifiziert werden. Kontaktieren Sie Ihren Händler, um diese Artikel zu kaufen. Diese Geräte funktionieren nur mit bestimmten Modellen. Der Modellname oder das Design kann sich aufgrund der Umstände oder Richtlinien des Herstellers ändern.
(Je nach Modell)
AN-MR650A
Magic Remote

Heben und Bewegen des Fernsehers

Beim Bewegen oder Anheben des Fernsehers lesen Sie bitte die folgenden Hinweise, um Kratzer oder Beschädigungen am Fernseher zu vermeiden und einen sicheren Transport, unabhängig von Typ und Größe, zu gewährleisten.

• Es wird empfohlen, den Fernseher in der Originalverpackung oder dem Verpackungsmaterial zu transportieren, in dem er geliefert wurde.
• Trennen Sie vor dem Bewegen oder Anheben des Fernsehers das Netzkabel und alle Kabel.
• Beim Halten des Fernsehers sollte der Bildschirm von Ihnen wegzeigen, um Beschädigungen zu vermeiden.

• Halten Sie den Seiten- und unteren Teil des TV-Rahmens fest. Achten Sie darauf, den transparenten Teil, den Lautsprecher oder den Lautsprechergitterbereich nicht zu halten.

• Verwenden Sie mindestens zwei Personen, um einen großen Fernseher zu bewegen.
• Wenn Sie den Fernseher von Hand transportieren, halten Sie ihn wie in der folgenden Abbildung gezeigt.

• Setzen Sie den Fernseher beim Transport keinen Stößen oder übermäßigen Vibrationen aus.
• Halten Sie den Fernseher beim Transport aufrecht; stellen Sie ihn niemals auf die Seite oder kippen Sie ihn nach links oder rechts.
• Seien Sie beim Umgang mit dem Fernseher vorsichtig, um die hervorstehenden Tasten nicht zu beschädigen.

  • Vermeiden Sie es, den Bildschirm jederzeit zu berühren, da dies zu Beschädigungen des Bildschirms führen kann.
  • Legen Sie das Produkt nicht ohne Polsterung mit der Vorderseite nach unten auf den Boden. Andernfalls kann der Bildschirm beschädigt werden.
  • Bewegen Sie den Fernseher nicht an den Kabelhaltern, da diese brechen können und Verletzungen sowie Schäden am Fernseher auftreten können. (Je nach Modell)

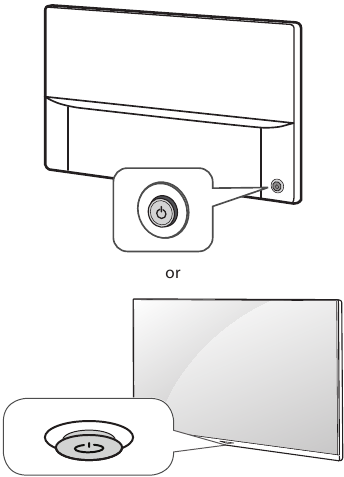

Verwenden der Joystick-Taste

(Je nach Modell)
Sie können die TV-Funktionen mit der Taste bedienen.

Grundfunktionen

	Power On (Einschalten) Power Off1 (Ausschalten1)
	Volume Control (Lautstärkeregelung)
	Channels Control (Sendersteuerung)

1. Alle laufenden Apps werden geschlossen.

Anpassen des Menüs

Wenn der Fernseher eingeschaltet ist, drücken Sie die Taste einmal. Sie können die Menüpunkte mit der Taste anpassen. (Je nach Modell)

	Turns the power off. (Schaltet den Fernseher aus.)
	Accesses the setting menu. (Greift auf das Einstellungsmenü zu.)
	Clears on-screen displays and returns to TV viewing. (Löscht Bildschirmanzeigen und kehrt zum Fernsehen zurück.)
	Changes the input source. (Ändert die Eingangsquelle.)

Aufstellung auf einem Tisch

1. Heben und neigen Sie den Fernseher in seine aufrechte Position auf einem Tisch.

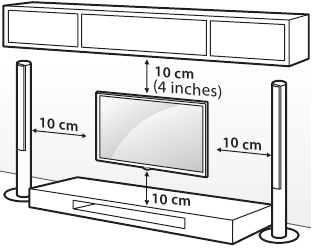

   • Lassen Sie einen Mindestabstand von 10 cm (4 Zoll) zur Wand für eine ausreichende Belüftung.

2. Verbinden Sie das Netzkabel mit einer Steckdose.

   • Tragen Sie beim Zusammenbau des Produkts keine Fremdstoffe (Öle, Schmiermittel usw.) auf die Schraubenteile auf. (Dies kann das Produkt beschädigen.)

Befestigung des Fernsehers an einer Wand

(optional)
(Je nach Modell)

1. Setzen Sie die Ösenschrauben oder TV-Halterungen und Schrauben an der Rückseite des Fernsehers ein und ziehen Sie sie fest.
   • Wenn an der Position der Ösenschrauben bereits Schrauben eingesetzt sind, entfernen Sie diese zuerst.
2. Befestigen Sie die Wandhalterungen mit den Schrauben an der Wand. Passen Sie die Position der Wandhalterung und der Ösenschrauben an der Rückseite des Fernsehers an.
3. Verbinden Sie die Ösenschrauben und Wandhalterungen fest mit einem stabilen Seil oder Kabel. Achten Sie darauf, das Seil parallel zur ebenen Fläche zu halten.

   • Stellen Sie sicher, dass Kinder nicht auf den Fernseher klettern oder daran hängen.
   • Verwenden Sie eine Plattform oder einen Schrank, die/der stark und groß genug ist, um den Fernseher sicher zu tragen.
   • Halterungen, Schrauben und Seile sind optional. Zusätzliches Zubehör erhalten Sie bei Ihrem örtlichen Händler.

Wandmontage

Eine optionale Wandhalterung kann mit Ihrem LG Fernsehgerät verwendet werden. Wenden Sie sich an Ihren örtlichen Händler, um eine Wandhalterung zu erhalten, die den von Ihrem TV-Modell verwendeten VESA-Standard unterstützt. Befestigen Sie die Wandhalterung vorsichtig an der Rückseite des Fernsehers. Installieren Sie die Wandhalterung an einer festen Wand senkrecht zum Boden. Wenn Sie den Fernseher an anderen Baumaterialien befestigen, wenden Sie sich bitte an qualifiziertes Personal, um die Wandhalterung zu installieren. Detaillierte Anweisungen sind im Lieferumfang der Wandhalterung enthalten. Wir empfehlen die Verwendung einer LG Markenwandhalterung. Die LG Wandhalterung lässt sich leicht einstellen oder Kabel anschließen. Wenn Sie keine LG Wandhalterung verwenden, verwenden Sie eine Wandhalterung, bei der das Gerät ausreichend an der Wand befestigt ist und genügend Platz für den Anschluss externer Geräte bietet. Wenn Sie eine nicht verstellbare Halterung verwenden, befestigen Sie die Halterung an der Wand. Befestigen Sie zuerst die Kabel am Fernseher, dann befestigen Sie den Fernseher an der Halterung.

Stellen Sie sicher, dass Sie Schrauben und Wandhalterungen verwenden, die dem VESA-Standard entsprechen. Die Standardabmessungen für die Wandhalterungskits sind in der folgenden Tabelle beschrieben.

Modell	OLED55B7P OLED55C7P OLED65B7P OLED65C7P OLED65E7P	OLED55E7P
VESA (A x B)	300 x 200	400 x 200
Standardschraube	M6	M6
Anzahl der Schrauben	4	4
Wandhalterung (optional)	OTW420B	OTW420B

Entfernen Sie den Standfuß, bevor Sie den Fernseher an einer Wandhalterung anbringen, indem Sie die Anbringung des Standfußes in umgekehrter Reihenfolge durchführen.

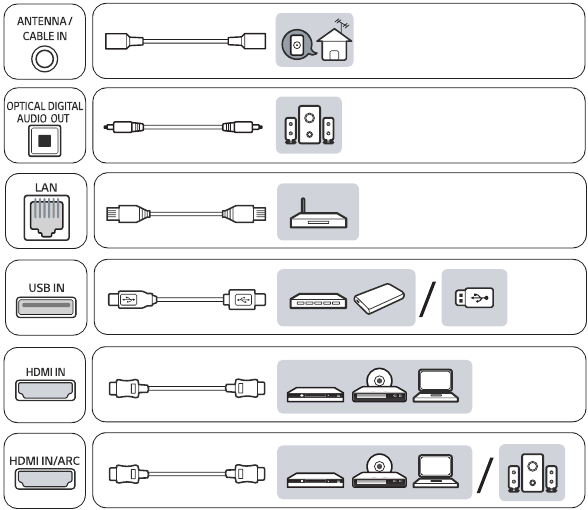

Anschlüsse (Hinweise)

Sie können verschiedene externe Geräte an den Fernseher anschließen. Unterstützte externe Geräte sind: HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USB-Speichergeräte, PC, Spielgeräte und andere externe Geräte. Weitere Informationen zum Anschluss externer Geräte finden Sie im Handbuch des jeweiligen Geräts.

• Wenn Sie ein TV-Programm auf einem DVD-Rekorder oder Videorekorder aufnehmen, stellen Sie sicher, dass Sie das TV-Signaleingangskabel über einen DVD-Rekorder oder Videorekorder an den Fernseher anschließen. Weitere Informationen zur Aufnahme finden Sie im Handbuch des angeschlossenen Geräts.
• Die gezeigten externen Geräteanschlüsse können geringfügig von den Abbildungen in einem Handbuch abweichen.
• Schließen Sie externe Geräte an den Fernseher an, unabhängig von der Reihenfolge der TV-Anschlüsse.
• Wenn Sie ein Spielgerät an den Fernseher anschließen, verwenden Sie das mit dem Spielgerät gelieferte Kabel.
• Beachten Sie die Bedienungsanleitung des externen Geräts für die Betriebsanweisungen.
• Im PC-Modus kann es zu Rauschen kommen, das mit der Auflösung, dem vertikalen Muster, dem Kontrast oder der Helligkeit zusammenhängt. Wenn Rauschen auftritt, ändern Sie die PC-Ausgabe auf eine andere Auflösung, ändern Sie die Bildwiederholfrequenz auf eine andere Rate oder passen Sie Helligkeit und Kontrast im Menü Picture (Bild) an, bis das Bild klar ist. Je nach Grafikkarte ermöglichen einige Auflösungseinstellungen möglicherweise nicht, dass das Bild korrekt auf dem Bildschirm positioniert wird.
• Einige USB-Hubs funktionieren möglicherweise nicht. Wenn ein über einen USB-Hub angeschlossenes USB-Gerät nicht erkannt wird, schließen Sie es direkt an den USB-Anschluss des Fernsehers an.
• Der Fernseher kann möglicherweise ohne eine Set-Top-Box eines Multichannel Video Programming Distributor (MVPD) betrieben werden.
• Beim Anschluss über ein kabelgebundenes LAN wird die Verwendung eines CAT 7-Kabels empfohlen.

Anschluss an eine Antenne oder Kabel

Schließen Sie eine Antenne, ein Kabel oder eine Kabelbox an, um fernzusehen, und beachten Sie dabei die folgenden Hinweise. Die Abbildungen können von den tatsächlichen Artikeln abweichen und ein HF-Kabel ist optional.

• Achten Sie darauf, den Kupferdraht des HF-Kabels nicht zu verbiegen.

• Verwenden Sie einen Signalteiler, um 2 oder mehr Fernseher zu verwenden.
• Unterstützte DTV-Audio-Codecs: MPEG, Dolby Digital
• Dieser Fernseher kann ULTRA HD (3840 x 2160 Pixel) Sendungen nicht direkt empfangen, da die entsprechenden Standards noch nicht bestätigt wurden. (Je nach Modell)

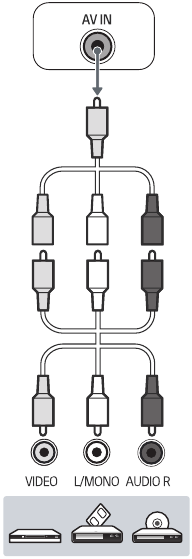

Weitere Anschlüsse

Schließen Sie Ihren Fernseher an externe Geräte an. Für die beste Bild- und Audioqualität verbinden Sie das externe Gerät und den Fernseher mit dem HDMI-Kabel.

• > > > General (Allgemein) > HDMI ULTRA HD Deep Color (HDMI ULTRA HD Tiefenfarbe):
  • Ein: Unterstützt 4K @ 60 Hz (4:4:4, 4:2:2, 4:2:0)
  • Aus: Unterstützt 4K @ 60 Hz 8bit (4:2:0)
• Wenn das an den Eingangsport angeschlossene Gerät auch ULTRA HD Deep Color unterstützt, kann Ihr Bild klarer sein. Wenn das Gerät dies jedoch nicht unterstützt, funktioniert es möglicherweise nicht richtig. Schließen Sie in diesem Fall das Gerät an einen anderen HDMI-Anschluss an oder stellen Sie die Einstellung HDMI ULTRA HD Deep Color (HDMI ULTRA HD Tiefenfarbe) des Fernsehers auf Aus.
• Unterstütztes HDMI-Audioformat: DTS (44,1 kHz/48 kHz), Dolby Digital/Dolby Digital Plus (32 kHz/44,1 kHz/48 kHz), PCM (32 kHz/44,1 kHz/48 kHz/96 kHz/192 kHz) (Je nach Modell)

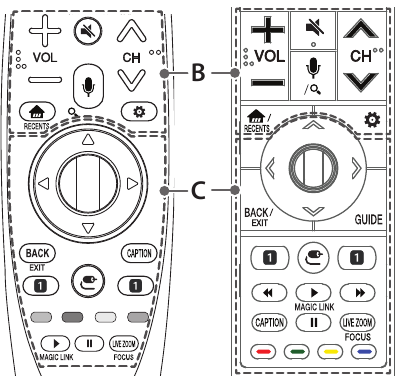

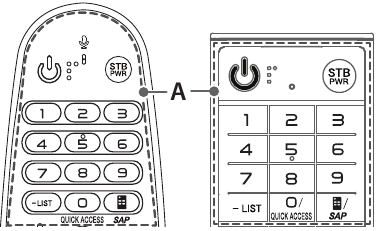

Magic Remote Funktionen

(Einige Tasten und Dienste sind je nach Modell oder Region möglicherweise nicht verfügbar.)
Wenn die Meldung Magic remote battery is low. Change the battery. (Batterie der Magic Remote ist schwach. Wechseln Sie die Batterie.) angezeigt wird, ersetzen Sie die Batterien. Zum Einlegen der Batterien öffnen Sie das Batteriefach, ersetzen die Batterien (1,5 V AA) entsprechend der und Markierungen auf dem Etikett im Fach und schließen das Batteriefach. Eine Nichtbeachtung der korrekten Polarität der Batterien kann zum Platzen oder Auslaufen der Batterien führen, was Brand, Personenschäden oder Umweltverschmutzung zur Folge haben kann. Richten Sie die Fernbedienung unbedingt auf den Fernbedienungssensor des Fernsehers. Zum Entfernen der Batterien führen Sie die Installationsschritte in umgekehrter Reihenfolge aus.
Diese Fernbedienung verwendet Infrarotlicht. Im Gebrauch sollte sie auf den Fernbedienungssensor des Fernsehers gerichtet werden.

1. (Ein/Aus) Schaltet den Fernseher ein oder aus.
   Sie können Ihre Set-Top-Box ein- oder ausschalten, indem Sie die Set-Top-Box zur Universalfernbedienung Ihres Fernsehers hinzufügen.
   Zifferntaste Gibt Zahlen ein.
   • (Bindestrich) Fügt einen Bindestrich zwischen Zahlen wie 2-1 und 2-2 ein.

Greift auf die Liste der gespeicherten Sender zu.
(Bildschirm-Fernbedienung) Zeigt die Bildschirm-Fernbedienung an.

• Greift in einigen Regionen auf das Universalsteuerungsmenü zu.

* Sie können über die Zifferntasten, wie registriert, auf die Anwendung oder den Live-TV-Sender zugreifen.
* Die SAP (Secondary Audio Program) Funktion kann durch Drücken der Taste aktiviert werden.

2. Regelt die Lautstärke.
   (Stummschalten) Schaltet alle Töne stumm.
   Scrollt durch die gespeicherten Sender.
   (Spracherkennung) Drücken Sie die Taste und sprechen Sie, wenn das Sprachanzeigefenster auf dem Fernsehbildschirm erscheint.
   • Eine Netzwerkverbindung ist erforderlich, um die Spracherkennungsfunktion zu nutzen.

   * (Suchen) Zeigt den Suchmodus an.
   (Startseite) Greift auf das Startmenü zu.
   (Q. Einstellungen) Greift auf die Schnelleinstellungen zu.

   • Halten Sie die Taste (Q. Einstellungen) gedrückt, um das Menü Alle Einstellungen anzuzeigen.

   * Zeigt den vorherigen Verlauf an.

3. (Auf/Ab/Links/Rechts) Drücken Sie die Auf-, Ab-, Links- oder Rechtstaste, um im Menü zu scrollen. Wenn Sie die Tasten drücken, während der Zeiger verwendet wird, verschwindet der Zeiger vom Bildschirm und die Magic Remote funktioniert wie eine allgemeine Fernbedienung. Um den Zeiger wieder auf dem Bildschirm anzuzeigen, schütteln Sie die Magic Remote nach links und rechts.
   Rad (OK) Drücken Sie die Mitte der Radtaste, um ein Menü auszuwählen. Sie können die Sender mit der Radtaste wechseln.
   Kehrt zum vorherigen Bildschirm zurück.
   * Löscht alle Bildschirmanzeigen und kehrt zum TV-Bild zurück.
   Aktiviert oder deaktiviert die Untertitel.
   Zeigt das Programmereignis gemäß dem Zeitplaner an.
   Streaming-Dienst-Tasten Verbindet sich mit dem Video-Streaming-Dienst.
   (Eingabe) Ändert die Eingangsquelle.
   • Halten Sie die (Eingabe) Taste gedrückt, um alle externen Eingangslisten anzuzeigen.

   Diese greifen in einigen Menüs auf spezielle Funktionen zu.
   Steuertasten für Medieninhalte
   Durch Zoomen auf den ausgewählten Bereich können Sie diesen im Vollbildmodus anzeigen.
   * Bietet Inhalte, die sich auf das aktuell angesehene Programm beziehen.
   * Sie können den Bereich, auf den die Fernbedienung zeigt, vergrößern.
   * Um die Taste zu verwenden, halten Sie sie länger als 3 Sekunden gedrückt.

Magic Remote registrieren

So registrieren Sie die Magic Remote
Um die Magic Remote zu verwenden, koppeln Sie sie zuerst mit Ihrem Fernseher.

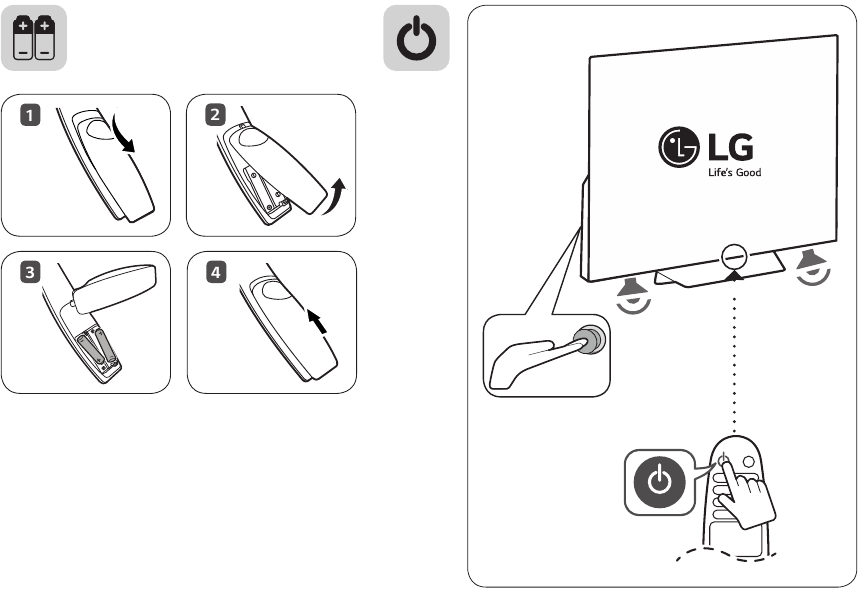

1. Legen Sie Batterien in die Magic Remote ein und schalten Sie den Fernseher ein.
2. Richten Sie die Magic Remote auf Ihren Fernseher und drücken Sie die Taste Rad (OK) auf der Fernbedienung.
   • Wenn der Fernseher die Magic Remote nicht registrieren kann, versuchen Sie es erneut, nachdem Sie den Fernseher aus- und wieder eingeschaltet haben.

So heben Sie die Registrierung der Magic Remote auf

• Drücken Sie die Tasten und (Startseite) gleichzeitig für fünf Sekunden, um die Kopplung der Magic Remote mit Ihrem Fernseher aufzuheben.
• Durch Gedrückt halten der Taste können Sie die Magic Remote auf einmal abmelden und erneut registrieren.

  • Es wird empfohlen, einen Access Point (AP) mehr als 0,2 m (0,65 ft) vom Fernseher entfernt aufzustellen. Wenn der AP näher als 0,2 m (0,65 ft) installiert ist, funktioniert die Magic Remote aufgrund von Frequenzstörungen möglicherweise nicht wie erwartet.

• Es wird empfohlen, einen Access Point (AP) mehr als 0,2 m (0,65 ft) vom Fernseher entfernt aufzustellen. Wenn der AP näher als 0,2 m (0,65 ft) installiert ist, funktioniert die Magic Remote aufgrund von Frequenzstörungen möglicherweise nicht wie erwartet.

Informationen zur Open-Source-Software-Hinweismitteilung

Um den Quellcode unter GPL, LGPL, MPL und anderen Open-Source-Lizenzen, die in diesem Produkt enthalten sind, zu erhalten, besuchen Sie bitte http://opensource.lge.com. Zusätzlich zum Quellcode stehen alle genannten Lizenzbedingungen, Garantieausschlüsse und Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen den Open-Source-Code auch auf CD-ROM gegen eine Gebühr zur Verfügung, die die Kosten für die Durchführung dieser Verteilung (wie Kosten für Medien, Versand und Bearbeitung) deckt, auf Anfrage per E-Mail an opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab dem Kaufdatum des Produkts gültig.

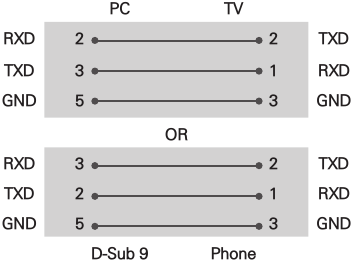

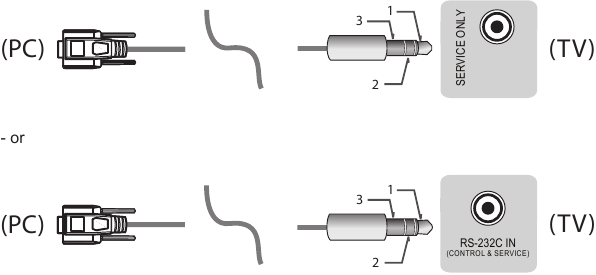

Einrichtung externer Steuergeräte

Informationen zur Einrichtung externer Steuergeräte finden Sie unter www.lg.com.

Fehlerbehebung

Fernseher kann nicht mit der Fernbedienung gesteuert werden

• Überprüfen Sie, ob sich etwas wie Klebeband über dem Empfänger befindet.
• Überprüfen Sie, ob sich Hindernisse zwischen dem Produkt und der Fernbedienung befinden.
• Ersetzen Sie die Batterien durch neue.

Keine Bildanzeige und kein Ton

• Überprüfen Sie, ob das Produkt eingeschaltet ist.
• Überprüfen Sie, ob das Netzkabel an eine Steckdose angeschlossen ist.
• Überprüfen Sie die Steckdose, indem Sie andere Produkte anschließen.

Der Fernseher schaltet sich plötzlich aus

• Überprüfen Sie die Einstellungen der Leistungssteuerung. Die Stromversorgung könnte unterbrochen sein.
• Überprüfen Sie, ob die Funktion Timer Power Off/Sleep Timer (Timer Ausschalten/Sleep-Timer) in den Timers (Timer)-Einstellungen aktiviert ist.
• Wenn der Fernseher eingeschaltet ist und kein Signal empfängt, schaltet er sich nach 15 Minuten Inaktivität automatisch aus.

Abnormale Anzeige

• Wenn sich der Fernseher kalt anfühlt, kann beim Einschalten ein leichtes Flackern auftreten. Dies ist normal; es liegt kein Defekt am Fernseher vor. Einige winzige Punktfehler können auf dem Bildschirm sichtbar sein und als winzige rote, grüne oder blaue Punkte erscheinen. Diese haben jedoch keine nachteiligen Auswirkungen auf die Leistung des Fernsehers. Vermeiden Sie es, den Bildschirm zu berühren oder Ihre Finger längere Zeit daraufzuhalten. Dies kann vorübergehende Verzerrungseffekte auf dem Bildschirm verursachen.
• Dieses Panel ist ein fortschrittliches Produkt, das Millionen von Pixeln enthält. In sehr wenigen Fällen können feine Punkte auf dem Bildschirm sichtbar sein, während Sie fernsehen. Diese Punkte sind deaktivierte Pixel und beeinträchtigen weder die Leistung noch die Zuverlässigkeit des Fernsehers.
• Das längere Anzeigen eines Standbildes kann zu einem Einbrennen des Bildes führen. Vermeiden Sie es, ein festes Bild über einen längeren Zeitraum auf dem Fernsehbildschirm anzuzeigen.
• Einige horizontale Linien können erscheinen, wenn die Funktion Pixel Refresher (Pixel-Auffrischung) ausgeführt wird. Dies ist normal und kein Grund zur Besorgnis.

Erzeugte Geräusche

• Knackgeräusch Ein knackendes Geräusch, das beim Fernsehen oder Ausschalten des Fernsehers auftritt, wird durch die thermische Kontraktion von Kunststoff aufgrund von Temperatur und Luftfeuchtigkeit erzeugt. Dieses Geräusch ist bei Produkten, bei denen eine thermische Verformung erforderlich ist, üblich.
• Brummen der elektrischen Schaltung/Summen des Panels Ein leises Geräusch wird von einer Hochgeschwindigkeits-Schaltschaltung erzeugt, die eine große Menge Strom für den Betrieb eines Produkts liefert. Es variiert je nach Produkt.
  Dieses erzeugte Geräusch beeinträchtigt weder die Leistung noch die Zuverlässigkeit des Produkts.

Spezifikationen

Produktspezifikationen können aufgrund von Produktfunktionsupgrades ohne vorherige Ankündigung geändert werden.
Der auf dem FTC-Label angegebene geschätzte jährliche Energieverbrauch wird gemäß den Test Procedures for Television Sets (USA only) (Testverfahren für Fernsehgeräte (nur USA)) gemessen.
Der tatsächliche Energieverbrauch hängt von der Nutzungsumgebung ab (die angesehenen Inhalte, TV-Einstellungen usw.).

Fernsehsystem
ATSC, NTSC-M, 64 & 256 QAM

ProgrammAbdeckung
VHF 2-13, UHF 14-69, DTV 2-69, CATV 1-135, CADTV 1-135

Impedanz der externen Antenne
75 Ω

Umgebungsbedingungen

• Betriebstemperatur
  0°C bis 40°C (32°F bis 104°F)
• Betriebsfeuchtigkeit
  Weniger als 80 %
• Lagertemperatur
  -20°C bis 60°C (-4°F bis 140°F)
• Lagerungsfeuchtigkeit
  Weniger als 85 %

Drahtlosmodul (LGSBWAC72)

WLAN (IEEE 802.11a/b/g/n/ac)
Frequenzbereich	Ausgangsleistung (Max.)
2400 bis 2483.5 MHz 5150 bis 5725 MHz 5725 bis 5850 MHz	15 dBm 14.5 dBm 14.5 dBm
Bluetooth
Frequenzbereich	Ausgangsleistung (Max.)
2400 bis 2483.5 MHz	8.5 dBm
Da die Bandkanäle je nach Land variieren können, kann der Benutzer die Betriebsfrequenz nicht ändern oder anpassen. Dieses Produkt ist für die regionale Frequenztabelle konfiguriert. Im Hinblick auf den Benutzer sollte dieses Gerät mit einem Mindestabstand von 20 cm (7,8 Zoll) zwischen Gerät und Körper installiert und betrieben werden. FCC ID: BEJLGSBWAC72/IC: 2703H-LGSBWAC72

EINRICHTUNG EINES EXTERNEN STEUERGERÄTS

TASTENCODES

• Diese Funktion ist nicht für alle Modelle verfügbar.

Code (Hexa)	Funktion	Hinweis
00	CH +, PR +	Fernbedienungstaste
01	CH -, PR -	Fernbedienungstaste
02	Volume (Lautstärke) +	Fernbedienungstaste
03	Volume (Lautstärke) -	Fernbedienungstaste
06	> (Pfeiltaste/Rechtstaste)	Fernbedienungstaste
07	< (Pfeiltaste/Linkstaste)	Fernbedienungstaste
08	Power (Ein/Aus)	Fernbedienungstaste
09	Mute (Stummschalten)	Fernbedienungstaste
0B	Input (Eingang)	Fernbedienungstaste
0E	SLEEP (Ruhemodus)	Fernbedienungstaste
0F	TV, TV/RAD	Fernbedienungstaste
10 - 19	* Number Key (Zifferntaste) 0 - 9	Fernbedienungstaste
1A	Q.View/Flashback	Fernbedienungstaste
1E	FAV (Lieblingskanal)	Fernbedienungstaste
20	Text (Videotext)	Fernbedienungstaste
21	T. Opt (Videotext-Option)	Fernbedienungstaste
28	Return (ZURÜCK)	Fernbedienungstaste
30	AV (Audio/Video) Modus	Fernbedienungstaste
39	Caption/Subtitle (Untertitel)	Fernbedienungstaste
40	Λ (Pfeiltaste/Cursor hoch)	Fernbedienungstaste
41	V (Pfeiltaste/Cursor runter)	Fernbedienungstaste
42	My Apps (Meine Apps)	Fernbedienungstaste
43	Menu (Menü)/Settings (Einstellungen)	Fernbedienungstaste
44	OK/Enter (Eingabe)	Fernbedienungstaste
45	Q.Menu (Schnellmenü)	Fernbedienungstaste
4C	List (Liste), - (Nur ATSC)	Fernbedienungstaste
4D	PICTURE (Bild)	Fernbedienungstaste
52	SOUND (Ton)	Fernbedienungstaste
53	List (Liste)	Fernbedienungstaste
5B	Exit (Beenden)	Fernbedienungstaste
60	PIP(AD)	Fernbedienungstaste
61	Blue (Blau)	Fernbedienungstaste
63	Yellow (Gelb)	Fernbedienungstaste
71	Green (Grün)	Fernbedienungstaste
72	Red (Rot)	Fernbedienungstaste
79	Ratio (Verhältnis)/Aspect Ratio (Seitenverhältnis)	Fernbedienungstaste
91	AD (Audiodeskription)	Fernbedienungstaste
9E	LIVE MENU (LIVE-MENÜ)	Fernbedienungstaste
7A	User Guide (Benutzerhandbuch)	Fernbedienungstaste
7C	Smart/Home (Smart/Startseite)	Fernbedienungstaste
7E	SIMPLINK	Fernbedienungstaste
8E	►► (Vorspulen)	Fernbedienungstaste
8F	◄◄ (Zurückspulen)	Fernbedienungstaste
AA	Info (Informationen)	Fernbedienungstaste
AB	Program Guide (Programmführer)	Fernbedienungstaste
B0	► (Wiedergabe)	Fernbedienungstaste
B1	(Stop (Stoppen)/File List (Dateiliste))	Fernbedienungstaste
B5	RECENT (ZULETZT)	Fernbedienungstaste
BA	(Freeze (Einfrieren)/Slow Play (Zeitlupe)/Pause (Pause))	Fernbedienungstaste
BB	Soccer (Fußball)	Fernbedienungstaste
BD	(REC (Aufnahme))	Fernbedienungstaste
DC	3D	Fernbedienungstaste
99	AutoConfig (Automatische Konfiguration)	Fernbedienungstaste
9F	App (Anwendung)/*	Fernbedienungstaste
9B	TV/PC	Fernbedienungstaste

* Tastencode 4C (0x4C) ist bei ATSC/ISDB-Modellen verfügbar, die Haupt-/Unterkanäle verwenden.
(Für Modelle aus Südkorea, Japan, Nordamerika, Lateinamerika außer Kolumbien)

EINRICHTUNG EINES EXTERNEN STEUERGERÄTS

• Die abgebildete Darstellung kann von Ihrem TV abweichen.

Schließen Sie den USB-zu-Seriell-Konverter/die RS-232C-Eingangsbuchse an ein externes Steuergerät (wie einen Computer oder ein A/V-Steuerungssystem) an, um die Funktionen des Produkts extern zu steuern.
Hinweis: Der Typ des Steueranschlusses am TV kann je nach Modellreihe unterschiedlich sein.
* Bitte beachten Sie, dass nicht alle Modelle diese Art der Konnektivität unterstützen.
* Kabel ist nicht im Lieferumfang enthalten.

USB-zu-Seriell-Konverter mit USB-Kabel

USB-Typ

• LGTV unterstützt PL2303-Chip-basierte (Vendor ID: 0x0557, Product ID: 0x2008) USB-zu-Seriell-Konverter, die weder von LG hergestellt noch bereitgestellt werden.
• Diese können in Computergeschäften erworben werden, die Zubehör für IT-Support-Profis führen.

RS-232C mit RS232C-Kabel

DE9 (D-Sub 9-polig) Typ

• Sie müssen das RS-232C-Kabel (DE9, D-Sub 9-polig Buchse-zu-Buchse Typ) kaufen, das für die Verbindung zwischen dem PC und dem TV erforderlich ist und im Handbuch angegeben ist.

  Die Anschlussoberfläche kann von Ihrem TV abweichen.

Klinkenbuchsen-Typ

• Sie müssen das Klinkenbuchsen-zu-RS-232-Kabel kaufen, das für die Verbindung zwischen dem PC und dem TV erforderlich ist und im Handbuch angegeben ist.

* Bei anderen Modellen an den USB-Anschluss anschließen.
* Die Anschlussoberfläche kann von Ihrem TV abweichen.

Kundencomputer

RS-232C-Konfigurationen
3-Draht-Konfigurationen (Nicht Standard)

Set-ID
Für die Set-ID-Nummer siehe "Real Data Mapping" (Echtzeit-Datenzuordnung)

1. Drücken Sie SETTINGS (EINSTELLUNGEN), um die Hauptmenüs aufzurufen.
2. Drücken Sie die Navigationstasten, um zu (*Allgemein → Über diesen TV oder OPTION) zu scrollen und drücken Sie OK (OK).
3. Drücken Sie die Navigationstasten, um zu SET ID (Set-ID) zu scrollen und drücken Sie OK (OK).
4. Scrollen Sie nach links oder rechts, um eine Set-ID-Nummer auszuwählen, und wählen Sie CLOSE (SCHLIESSEN). Der Einstellbereich beträgt 1-99.
5. Wenn Sie fertig sind, drücken Sie EXIT (BEENDEN).
   * (Modellabhängig)

Kommunikationsparameter

• Baudrate: 9600 bps (UART)
• Datenlänge: 8 Bits
• Parität: Keine
• Stoppbit: 1 Bit
• Kommunikationscode: ASCII-Code
• Verwenden Sie ein gekreuztes (Reverse-)Kabel.

Befehlsreferenzliste

(Modellabhängig)

	BEFEHL1	BEFEHL2	DATEN (Hexadezimal)
Stromversorgung*	k	a	00 bis 01
Bildformat	k	c
Bildschirm stummschalten	k	d
Lautstärke stummschalten	k	e	00 bis 01
Lautstärkeregelung	k	f	00 bis 64
Kontrast	k	g	00 bis 64
Helligkeit	k	h	00 bis 64
Farbe	k	i	00 bis 64
Farbton	k	j	00 bis 64
Schärfe	k	k	00 bis 32
OSD-Auswahl	k	l	00 bis 01
Fernbedienungs-Sperrmodus	k	m	00 bis 01
Höhen	k	r	00 bis 64
Bässe	k	s	00 bis 64
Balance	k	t	00 bis 64
Farbtemperatur	x	u	00 bis 64
ISM-Methode (Nur Plasma-TV)	j	p
Equalizer	j	v
Energiesparmodus	j	q	00 bis 05
Abstimmbefehl	m	a
Kanal (Programm) Hinzufügen/Löschen (Überspringen)	m	b	00 bis 01
Taste	m	c	Tastencodes
Hintergrundbeleuchtung steuern, Panel-Beleuchtung steuern	m	g	00 bis 64
Eingangsauswahl (Haupt)	x	b
3D (Nur 3D-Modelle)	x	t
Erweitertes 3D (Nur 3D-Modelle)	x	v
Automatische Konfiguration	j	u

* Hinweis:
Während der Wiedergabe oder Aufnahme von Medien werden alle Befehle außer Power (Stromversorgung) (ka) und Key (Taste) (mc) nicht ausgeführt und als NG behandelt.
Mit dem RS232C-Kabel kann der TV den "ka Befehl" im Ein- oder Aus-Zustand kommunizieren. Mit dem USB-zu-Seriell-Konverterkabel funktioniert der Befehl jedoch nur, wenn der TV eingeschaltet ist.

Sende-/Empfangsprotokoll

Übertragung
[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1]	Erster Befehl zur Steuerung des Fernsehers. (j, k, m oder x)
[Command 2]	Zweiter Befehl zur Steuerung des Fernsehers.
[Set ID]	Sie können die [Set ID] anpassen, um die gewünschte Monitor-ID-Nummer im Optionsmenü auszuwählen. Der Einstellbereich im TV liegt zwischen 1 und 99. Wenn der Wert der [Set ID] auf '0' gesetzt ist, können alle angeschlossenen Geräte gesteuert werden. * Die [Set ID] wird im Menü als Dezimalwert (1 bis 99) und im Sende-/Empfangsprotokoll als Hexadezimalwert (0x00 bis 0x63) angegeben.
[DATA]	Zum Übertragen von Befehlsdaten (hexadezimal). Übertragen Sie 'FF'-Daten, um den Status des Befehls zu lesen.
[Cr]	Zeilenrücklauf – ASCII-Code '0x0D'
[ ]	Leerschritt – ASCII-Code '0x20'

OK Bestätigung
[Command2][ ][Set ID][ ][OK][Data][x]
* Das Gerät sendet ACK (Bestätigung) basierend auf diesem Format, wenn es normale Daten empfängt. Zu diesem Zeitpunkt zeigt es bei Datenlesemodus die aktuellen Statusdaten an. Im Datenschreibmodus gibt es die Daten des PC-Computers zurück.

Fehlerbestätigung
[Command2][ ][Set ID][ ][NG][Data][x]
* Das Gerät sendet ACK (Bestätigung) basierend auf diesem Format, wenn es abnormale Daten von nicht-ausführbaren Funktionen oder Kommunikationsfehlern empfängt.
Data 00: Ungültiger Code

Echte Datenzuordnung (Hexadezimal zu Dezimal)

* Wenn Sie die [Daten] in Hexadezimal eingeben, beachten Sie die folgende Umrechnungstabelle.
* Der Befehl 'Channel Tune' (ma) verwendet einen zwei Byte großen hexadezimalen Wert ([Daten]), um die Kanalnummer auszuwählen.

* Befehle können je nach Modell und Signal unterschiedlich funktionieren.

1. Power (Command: k a)
   • Zum Steuern des Ein- oder Ausschaltens des Geräts.
     Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data
00: Ausschalten
01: *Einschalten
Ack [a][ ][Set ID][ ][OK/NG][Data][x]

• Um anzuzeigen, ob der TV eingeschaltet oder *ausgeschaltet ist.
  Transmission [k][a][ ][Set ID][ ][FF][Cr]
  Ack [a][ ][Set ID][ ][OK][Data][x]

* Ähnlich verhält es sich, wenn andere Funktionen 'FF'-Daten basierend auf diesem Format übertragen, die Bestätigungsrückmeldung den Status jeder Funktion anzeigt.

2. Aspect Ratio (Command: k c)
   (Hauptbildgröße)
   • Zum Anpassen des Bildschirmformats. (Hauptbildformat) Sie können das Bildschirmformat auch über das Seitenverhältnis im Q.MENU. oder BILD-Menü anpassen.
     Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data
01: Normaler Bildschirm
(4:3)
02: Breitbildschirm
(16:9)
04: Zoom
05: Zoom 2
(Nur Lateinamerika, außer Kolumbien)
06: Eingestellt nach Programm/Original
07: 14:9
(Europa, Kolumbien, Mittlerer Osten, Asien außer Südkorea und Japan)
09: * Just Scan
0B: Full Wide
(Europa, Kolumbien, Mittlerer Osten, Asien außer Südkorea und Japan)
10 bis 1F: Kino-Zoom 1 bis 16
0c: 21:9 (Modellabhängig)
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
* Bei Verwendung des PC-Eingangs wählen Sie entweder ein Bildschirmseitenverhältnis von 16:9 oder 4:3.
* Im DTV-/HDMI-/Komponentenmodus (High-Definition) ist Just Scan verfügbar.
* Der Full Wide-Modus kann je nach Modell unterschiedlich funktionieren und wird für DTV vollständig sowie für ATV und AV teilweise unterstützt.

3. Screen Mute (Command: k d)
   • Zum Aktivieren/Deaktivieren der Bildschirmstummschaltung.
     Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data
00: Bildschirmstummschaltung aus (Bild an) Video-Stummschaltung aus
01: Bildschirmstummschaltung ein (Bild aus)
10: Video-Stummschaltung ein
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* Wenn nur die Video-Stummschaltung aktiviert ist, zeigt der Fernseher das On Screen Display (OSD) an. Bei aktivierter Bildschirmstummschaltung zeigt der Fernseher jedoch kein OSD an.

4. Volume Mute (Command: k e)
   • Zum Steuern der Lautstärke-Stummschaltung (ein/aus).
     Sie können die Stummschaltung auch mit der MUTE-Taste auf der Fernbedienung einstellen.
     Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data
00: Lautstärke-Stummschaltung ein (Lautstärke aus)
01: Lautstärke-Stummschaltung aus (Lautstärke an)
Ack [e][ ][Set ID][ ][OK/NG][Data][x]

5. Volume Control (Command: k f)
   • Zum Anpassen der Lautstärke.
     Sie können die Lautstärke auch mit den Lautstärketasten auf der Fernbedienung einstellen.
     Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]

6. Contrast (Command: k g)
   • Zum Anpassen des Bildschirmkontrasts.
     Sie können den Kontrast auch im BILD-Menü einstellen.
     Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]

7. Brightness (Command: k h)
   • Zum Anpassen der Bildschirmhelligkeit.
     Sie können die Helligkeit auch im BILD-Menü einstellen.
     Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]

8. Color/Colour (Command: k i)
   • Zum Anpassen der Bildschirmfarbe (Colour).
     Sie können die Farbe auch im BILD-Menü einstellen.
     Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]

9. Tint (Command: k j)
   • Zum Anpassen des Bildschirmfarbtons.
     Sie können den Farbton auch im BILD-Menü einstellen.
     Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data
Rot: 00 bis Grün: 64
Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Sharpness (Command: k k)
    • Zum Anpassen der Bildschärfe.
      Sie können die Schärfe auch im BILD-Menü einstellen.
      Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Command: k l)
    • Zum Auswählen von OSD (On Screen Display) ein/aus bei Fernsteuerung.
      Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data
00: OSD aus
01: OSD an
Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Command: k m)
    • Zum Sperren der Bedienelemente an der Vorderseite des Monitors und der Fernbedienung.
      Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data
00: Sperre aus
01: Sperre ein
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
* Wenn Sie die Fernbedienung nicht verwenden, nutzen Sie diesen Modus. Wenn die Hauptstromversorgung aus- und wieder eingeschaltet wird (Stecker ziehen und wieder einstecken, nach 20 - 30 Sekunden), wird die externe Steuersperre freigegeben.
* Im Standby-Modus (DC aus durch Ausschalttimer oder 'ka', 'mc' Befehl), und wenn die Tastensperre aktiviert ist, schaltet sich der Fernseher nicht über die Einschalttaste der IR- & Lokaltasten ein.

13. Treble (Command: k r)
    • Zum Anpassen der Höhen.
      Sie können dies auch im AUDIO-Menü einstellen.
      Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
* (Modellabhängig)

14. Bass (Command: k s)
    • Zum Anpassen der Bässe. Sie können dies auch im AUDIO-Menü einstellen.
      Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (Modellabhängig)

15. Balance (Command: k t)
    • Zum Anpassen der Balance.
      Sie können die Balance auch im AUDIO-Menü einstellen.
      Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Color(Colour) Temperature (Command: x u)
    • Zum Anpassen der Farbtemperatur. Sie können die Farbtemperatur auch im BILD-Menü einstellen.
      Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data
Min: 00 bis Max: 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Command: j p) (Only Plasma TV)
    • Zum Steuern der ISM-Methode. Sie können die ISM-Methode auch im OPTION-Menü einstellen.
      Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data Min:
02: Orbiter
08: Normal
20: Farbreinigung
Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Equalizer (Command: j v)
    • EQ des Geräts anpassen.
      Transmission [j][v][ ][Set ID][ ][Data][Cr]


      7	6	5	Frequenz	4	3	2	1	0	Schritt
      0	0	0	1. Band	0	0	0	0	0	0(dezimal)
      0	0	1	2. Band	0	0	0	0	1	1(dezimal)
      0	1	0	3. Band	...	...	...	...	...	...
      0	1	1	4. Band	1	0	0	1	1	19(dezimal)
      1	0	0	5. Band	1	0	1	0	1	20(dezimal)

      Bestätigung [v][ ][Set ID][ ][OK/NG][Data][x]
      * Es ist modellabhängig und kann angepasst werden, wenn der Soundmodus ein EQ-anpassbarer Wert ist.

19. Energy Saving (Command: j q)
    • Zum Reduzieren des Stromverbrauchs des Fernsehers. Sie können die Energiesparfunktion auch im BILD-Menü einstellen.
      Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data
00: Aus
01: Minimum
02: Mittel
03: Maximum
04: Auto (Für LCD TV/LED TV)/Intelligenter Sensor (Für PDP TV)
05: Bildschirm aus
* (Modellabhängig)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Command: m a)
    * Dieser Befehl kann je nach Modell und Signal unterschiedlich funktionieren.
    • Für Modelle in Europa, dem Mittleren Osten, Kolumbien, Asien (außer Südkorea und Japan)
    • Wählen Sie den Kanal nach der folgenden physischen Nummer.
      Transmission [m][a][ ][Set ID][ ][Data 00][ ]
      [Data 01][ ][Data 02][Cr]

* Analoge Antenne/Kabel
[Data 00][Data 01] Kanal-Daten
Data 00: Kanal-Daten (High Byte)
Data 01: Kanal-Daten (Low Byte)

• 00 00 ~ 00 C7 (Dezimal: 0 ~ 199)

Data 02: Eingangsquelle (Analog)

• 00: Antennen-TV (ATV)
• 80: Kabel-TV (CATV)

* Digitale Antenne/Kabel/Satellit
[Data 00][Data 01]: Kanal-Daten
Data 00: Kanal-Daten (High)
Data 01: Kanal-Daten (Low)

• 00 00 ~ 27 0F (Dezimal: 0 ~ 9999)

Daten 02: Eingangsquelle (Digital)

• 10: Antennenfernsehen (DTV)
• 20: Antennenradio (Radio)
• 40: Satellitenfernsehen (SDTV)
• 50: Satellitenradio (S-Radio)
• 90: Kabelfernsehen (CADTV)
• a0: Kabelradio (CA-Radio)

* Beispiele für Abstimmbefehle:

1. Auf den analogen Antennenkanal (PAL) 10 abstimmen.
   Geräte-ID = Alle = 00
   Daten 00 & 01 = Kanaldaten ist 10 = 00 0a
   Daten 02 = Analoges Antennenfernsehen = 00
   Ergebnis = ma 00 00 0a 00
2. Auf den digitalen Antennenkanal (DVB-T) 01 abstimmen.
   Geräte-ID = Alle = 00
   Daten 00 & 01 = Kanaldaten ist 1 = 00 01
   Daten 02 = Digitales Antennenfernsehen = 10
   Ergebnis = ma 00 00 01 10
3. Auf den Satellitenkanal (DVB-S) 1000 abstimmen.
   Geräte-ID = Alle = 00
   Daten 00 & 01 = Kanaldaten ist 1000 = 03 E8
   Daten 02 = Digitales Satellitenfernsehen = 40
   Ergebnis = ma 00 03 E8 40
   Ack [a][ ][Geräte-ID][ ][OK][Daten 00][Daten 01]
   [Daten 02][x][a][ ][Geräte-ID][ ][NG][Daten 00][x]

• Für Modelle aus Südkorea, Nord-/Lateinamerika außer Kolumbien
• Zum Abstimmen des Kanals auf folgende physische/Haupt-/Nebenkanalnummer.
  Übertragung [m][a][ ][0][ ][Daten00][ ][Daten01]
  [ ][Daten02][ ][Daten03][ ][Daten04][ ][Daten05][Cr]

Digitale Kanäle haben eine physische, eine Haupt- und eine Nebenkanalnummer. Die physische Nummer ist die tatsächliche digitale Kanalnummer, die Hauptnummer ist die Nummer, auf die der Kanal abgebildet werden soll, und die Nebennummer ist der Unterkanal. Da der ATSC-Tuner den Kanal automatisch von der Haupt-/Nebenkanalnummer zuordnet, ist die physische Nummer beim Senden eines Befehls im Digitalmodus nicht erforderlich.

* Analoge Antenne/Kabel
Daten 00: Physische Kanalnummer

• Antenne (ATV): 02~45 (Dezimal: 2 ~ 69)
• Kabel (CATV): 01, 0E~7D (Dezimal: 1, 14~125)

[Daten 01 ~ 04]: Haupt-/Nebenkanalnummer
Daten 01 & 02: xx (Nicht relevant)
Daten 03 & 04: xx (Nicht relevant)
Daten 05: Eingangsquelle (Analog)

• 00: Antennenfernsehen (ATV)
• 01: Kabelfernsehen (CATV)

* Digitale Antenne/Kabel
Daten 00: xx (Nicht relevant)
[Daten 01][Daten 02]: Hauptkanalnummer
Daten 01: High-Byte Kanaldaten
Daten 02: Low-Byte Kanaldaten

• 00 01 ~ 27 0F (Dezimal: 1 ~ 9999)

[Daten 03][Daten 04]: Nebenkanalnummer
Daten 03: High-Byte Kanaldaten
Daten 04: Low-Byte Kanaldaten
Daten 05: Eingangsquelle (Digital)

• 02: Antennenfernsehen (DTV) – Physische Kanalnummer verwenden
• 06: Kabelfernsehen (CADTV) – Physische Kanalnummer verwenden
• 22: Antennenfernsehen (DTV) – Physische Kanalnummer nicht verwenden
• 26: Kabelfernsehen (CADTV) – Physische Kanalnummer nicht verwenden
• 46: Kabelfernsehen (CADTV) – Nur physische/Hauptkanalnummer verwenden (Einteiliger Kanal)
• 66: Kabelfernsehen (CADTV) – Nur Hauptkanalnummer verwenden (Einteiliger Kanal)
• 0b: Kabel DTV Plus – Physische Kanalnummer verwenden
• 2b: Kabel DTV Plus – Physische Kanalnummer nicht verwenden
• 4b: Kabel DTV Plus – Nur physische/Hauptkanalnummer verwenden (Einteiliger Kanal)
• 6b: Kabel DTV Plus – Nur Hauptkanalnummer verwenden (Einteiliger Kanal)

Für jede Haupt- und Nebenkanaldaten sind zwei Bytes verfügbar, aber normalerweise wird nur das Low-Byte verwendet (High-Byte ist 0).

* Beispiele für Abstimmbefehle:

1. Auf den analogen Kabelkanal (NTSC) 35 abstimmen.
   Geräte-ID = Alle = 00
   Daten 00 = Kanaldaten ist 35 = 23
   Daten 01 & 02 = Keine Hauptnummer = 00 00
   Daten 03 & 04 = Keine Nebennummer = 00 00
   Daten 05 = Analoges Kabelfernsehen = 01
   Gesamt = ma 00 23 00 00 00 00 01
2. Auf den digitalen Antennenkanal (ATSC) 30-3 abstimmen.
   Geräte-ID = Alle = 00
   Daten 00 = Physische Nummer unbekannt = 00
   Daten 01 & 02 = Hauptnummer ist 30 = 00 1E
   Daten 03 & 04 = Nebennummer ist 3 = 00 03
   Daten 05 = Digitales Antennenfernsehen = 22
   Gesamt = ma 00 00 00 1E 00 03 22
   Ack [a][ ][Geräte-ID][ ][OK][Daten 00][Daten 01]
   [Daten 02][Daten 03][Daten 04][Daten 05]
   [x][a][ ][Geräte-ID][ ][NG][Daten 00][x]

• Für Japan-Modell
• Zum Abstimmen des Kanals auf folgende physische/Haupt-/Nebenkanalnummer.
  Übertragung [m][a][ ][0][ ][Daten00][ ][Daten01]
  [ ][Daten02][ ][Daten03][ ][Daten04][ ][Daten05][Cr]

* Digitale Antenne/Satellit
Daten 00: xx (Nicht relevant)
[Daten 01][Daten 02]: Hauptkanalnummer
Daten 01: High-Byte Kanaldaten
Daten 02: Low-Byte Kanaldaten

• 00 01 ~ 27 0F (Dezimal: 1 ~ 9999)

[Daten 03][Daten 04]: Neben-/Abzweigkanalnummer (Nicht relevant bei Satellit)
Daten 03: High-Byte Kanaldaten
Daten 04: Low-Byte Kanaldaten
Daten 05: Eingangsquelle (Digital/Satellit für Japan)

• 02: Antennenfernsehen (DTV)
• 42: Antennenfernsehen (DTV) – Nur physische/Hauptkanalnummer verwenden (Einteiliger Kanal)
• 62: Antennenfernsehen (DTV) – Nur Hauptkanalnummer verwenden (Einteiliger Kanal)
• 07: BS (Rundfunksatellit)
• 08: CS1 (Kommunikationssatellit 1)
• 09: CS2 (Kommunikationssatellit 2)

* Beispiele für Abstimmbefehle:

1. Auf den digitalen Antennenkanal (ISDB-T) 17-1 abstimmen.
   Geräte-ID = Alle = 00
   Daten 00 = Physische Nummer unbekannt = 00
   Daten 01 & 02 = Hauptnummer ist 17 = 00 11
   Daten 03 & 04 = Neben-/Abzweig ist 1 = 00 01
   Daten 05 = Digitales Antennenfernsehen = 02
   Gesamt = ma 00 00 00 11 00 01 02
2. Auf den BS-Kanal (ISDB-BS) 30 abstimmen.
   Geräte-ID = Alle = 00
   Daten 00 = Physische Nummer unbekannt = 00
   Daten 01 & 02 = Hauptnummer ist 30 = 00 1E
   Daten 03 & 04 = Nicht relevant = 00 00
   Daten 05 = Digitales BS-Fernsehen = 07
   Gesamt = ma 00 00 00 1E 00 00 07

* Diese Funktion variiert je nach Modell.
Ack [a][ ][Geräte-ID][ ][OK][Daten 00][Daten 01]
[Daten 02][Daten 03][Daten 04][Daten 05]
[x][a][ ][Geräte-ID][ ][NG][Daten 00][x]

21. Kanal (Programm) Hinzufügen/Löschen (Überspringen)
    (Befehl: m b)
    • Um den aktuellen Kanal (Programm) für das nächste Mal zu überspringen.
      Übertragung [m][b][ ][Geräte-ID][ ][Daten][Cr]

Daten
00: Löschen (ATSC,ISDB)/Überspringen (DVB)
01: Hinzufügen
Ack [b][ ][Geräte-ID][ ][OK/NG][Daten][x]
* Setzen Sie den Status des gespeicherten Kanals auf löschen (ATSC, ISDB)/überspringen (DVB) oder hinzufügen.

21. Taste (Befehl: m c)
    • Zum Senden des IR-Fernbedienungscodes.
      Übertragung [m][c][ ][Geräte-ID][ ][Daten][Cr]

Daten-Tastencode
Ack [c][ ][Geräte-ID][ ][OK/NG][Daten][x]

23. Hintergrundbeleuchtung steuern (Befehl: m g)
    • Für LCD-TV/LED-TV
    • Zur Steuerung der Hintergrundbeleuchtung.
      Übertragung [m][g][ ][Geräte-ID][ ][Daten][Cr]

Daten Min: 00 bis Max: 64
Ack [g][ ][Geräte-ID][ ][OK/NG][Daten][x]
Panel-Licht steuern (Befehl: m g)

• Für Plasma-TV
• Zur Steuerung des Panel-Lichts.
  Übertragung [m][g][ ][Geräte-ID][ ][Daten][Cr]

Daten Min: 00 bis Max: 64
Ack [g][ ][Geräte-ID][ ][OK/NG][Daten][x]

24. Eingang auswählen (Befehl: x b)
    (Haupteingang)
    • Zur Auswahl der Eingangsquelle für das Hauptbild.
      Übertragung [x][b][ ][Geräte-ID][ ][Daten][Cr]

Daten
00: DTV
01: CADTV
02: Satelliten-DTV
10: ATV ISDB-BS (Japan)
03: ISDB-CS1 (Japan)
04: ISDB-CS2 (Japan)
11: CATV
20: AV oder AV1
21: AV2
40: Komponente1
41: Komponente2
60: RGB
90: HDMI1
91: HDMI2
92: HDMI3
93: HDMI4
Ack [b][ ][Geräte-ID][ ][OK/NG][Daten][x]
* Diese Funktion hängt vom Modell und Signal ab.

25. 3D (Befehl: x t) (nur 3D-Modelle)
    (Modellabhängig)
    • Zum Ändern des 3D-Modus für den Fernseher.
      Übertragung [x][t][ ][Geräte-ID][ ][Daten 00][ ][Daten 01]
      [ ][Daten 02][ ][Daten 03][Cr]

* (Modellabhängig)
Datenstruktur
[Daten 00]
00: 3D Ein
01: 3D Aus
02: 3D zu 2D
03: 2D zu 3D
[Daten 01]
00: Oben und Unten
01: Nebeneinander
02: Schachbrett
03: Bildsequenziell
04: Spalten-Interlacing
05: Zeilen-Interlacing
[Daten 02]
00: Rechts nach Links
01: Links nach Rechts
[Daten 03]
3D-Effekt (3D-Tiefe): Min: 00 - Max: 14
(*Übertragung als Hexadezimalcode)
* Die Funktionen [Daten 02], [Daten 03] hängen vom Modell und Signal ab.
* Wenn [Daten 00] 00 (3D Ein) ist, hat [Daten 03] keine Bedeutung.
* Wenn [Daten 00] 01 (3D Aus) oder 02 (3D zu 2D) ist, haben [Daten 01], [Daten 02] und [Daten 03] keine Bedeutung.
* Wenn [Daten 00] 03 (2D zu 3D) ist, haben [Daten 01] und [Daten 02] keine Bedeutung.
* Wenn [Daten 00] 00 (3D Ein) oder 03 (2D zu 3D) ist, funktioniert [Daten 03] nur, wenn der 3D-Modus (Genre) manuell eingestellt ist.
* Nicht alle 3D-Musteroptionen ([Daten 01]) sind möglicherweise je nach Sende-/Videosignal verfügbar.

X : Nicht relevant
Ack [t][ ][Geräte-ID][ ][OK][Daten00][Daten01][Daten02]
[Daten03][x]
[t][ ][Geräte-ID][ ][NG][Daten00][x]

26. Erweitertes 3D (Befehl: x v) (nur 3D-Modelle) (Modellabhängig)
    • Zum Ändern der 3D-Option für den Fernseher.
      Übertragung [x][v][ ][Geräte-ID][ ][Daten 00][ ]
      [Daten 01][Cr]

[Data 00] 3D-Option
00: 3D-Bildkorrektur
01: 3D-Tiefe (3D-Modus nur manuell)
02: 3D-Blickpunkt
06: 3D-Farbkorrektur
07: 3D-Ton-Zoom
08: Normale Bildansicht
09: 3D-Modus (Genre)
[Data 01] Jede 3D-Option, bestimmt durch [Data 00], hat ihren eigenen Bereich.

1. Wenn [Data 00] 00 ist
   00: Rechts nach Links
   01: Links nach Rechts
2. Wenn [Data 00] 01, 02 ist
   Daten
   Min: 0 - Max: 14 (*Übertragung als Hexadezimalcode)
   Datenwertebereich (0 - 20) wandelt den Blickpunktbereich (-10 - +10) automatisch um (Modellabhängig)
   * Diese Option funktioniert nur, wenn der 3D-Modus (Genre) manuell ist.
3. Wenn [Data 00] 06, 07 ist
   00: Aus
   01: Ein
4. Wenn [Data 00] 08 ist
   00: Von 3D-zu-2D konvertiertes 2D-Video in 3D-Video zurückverwandeln
   01: 3D-Video in 2D-Video umwandeln, außer 2D-zu-3D-Video
   * Wenn die Konvertierungsbedingung nicht erfüllt ist, wird der Befehl als NG behandelt.
5. Wenn [Data 00] 09 ist
   00: Standard
   01: Sport
   02: Kino
   03: Extrem
   04: Manuell
   05: Auto
   Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
   [v][ ][Set ID][ ][NG][Data00][x]

27. Auto-Konfiguration (Befehl: j u)
    (Modellabhängig)
    • Zum automatischen Anpassen der Bildposition und Minimieren von Bildzittern. Funktioniert nur im RGB (PC)-Modus.
      Übertragung [j][u][ ][Set ID][ ][Data][Cr]
      Daten
      01: Zum Einstellen der Auto-Konfiguration
      Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Einfache Einrichtungsanleitung

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie Ihr Gerät in Betrieb nehmen, und bewahren Sie es zum späteren Nachschlagen auf.

Lieferumfang

Lesen Sie Sicherheit & Referenz.

Montage

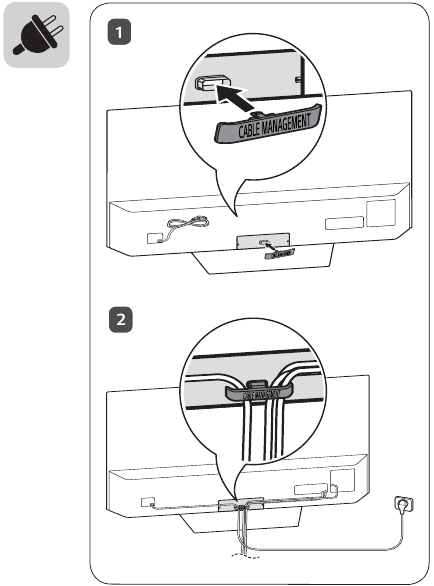

Leitfaden für den einfachen TV-Anschluss

(Animation)

www.lg.com/us/support

Abmessungen

: mm (Zoll)
: kg (Pfund)

MODELLE															Stromwert/Stromverbrauch
OLED55C7P-U	1,230 (48.4)	1 230 (48,4)	750 (29.5)	750 (29,5)	217 (8.5)	217 (8,5)	710 (27.9)	710 (27,9)	46.6 (1.8)	46,6 (1,8)	19.2 (42.3)	19,2 (42,3)	17.3 (38,1)	17,3 (38.1)	3.7 A/370 W	3,7 A/370 W
OLED65C7P-U	1,453 (57.2)	1 453 (57,2)	873 (34.3)	873 (34,3)	217 (8.5)	217 (8,5)	833 (32.7)	833 (32,7)	46.6 (1.8)	46,6 (1,8)	24.7 (54.4)	24,7 (54,4)	22.8 (50,2)	22,8 (50.2)	5.0 A/500 W	5,0 A/500 W
Strombedarf									AC 120 V ~ 50/60 Hz

Wichtige Sicherheitshinweise

Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen.

GEFAHR EINES STROMSCHLAGS
NICHT ÖFFNEN

UM DAS RISIKO EINES STROMSCHLAGS ZU REDUZIEREN, ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE). KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN. WENDEN SIE SICH AN QUALIFIZIERTES SERVICEPERSONAL.
Das Symbol soll den Benutzer auf das Vorhandensein nicht isolierter gefährlicher Spannung innerhalb des Gehäuses des Produkts aufmerksam machen, die ausreichend groß sein kann, um ein Stromschlagrisiko für Personen darzustellen.
Das Symbol soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungshinweise (Service) in der dem Gerät beiliegenden Literatur aufmerksam machen.

UM DAS RISIKO VON BRAND UND STROMSCHLAG ZU REDUZIEREN, SETZEN SIE DIESES PRODUKT NICHT REGEN ODER FEUCHTIGKEIT AUS.

• Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
• Nur mit einem trockenen Tuch reinigen.
• Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
• Umgehen Sie nicht den Sicherheitszweck des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei Stifte, von denen einer breiter ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breite Stift oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose ersetzen zu lassen.
• Schützen Sie das Netzkabel davor, betreten oder eingeklemmt zu werden, insbesondere an Steckern, Mehrfachsteckdosen und an der Stelle, an der es aus dem Gerät austritt.
• Verwenden Sie nur vom Hersteller angegebene Anbauteile/Zubehör.
• Nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch verwenden. Wenn ein Wagen verwendet wird, ist beim Bewegen der Kombination aus Wagen und Gerät Vorsicht geboten, um Verletzungen durch Umkippen zu vermeiden.

• Ziehen Sie den Stecker dieses Geräts bei Gewitter oder wenn es längere Zeit nicht benutzt wird.
• Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.
• Drücken Sie nicht stark mit der Hand oder einem spitzen Gegenstand wie Nagel, Bleistift oder Kugelschreiber auf das Display und verursachen Sie keine Kratzer daran.
• Stecken Sie keine Metallgegenstände oder andere leitfähige Materialien in das Netzkabel. Berühren Sie das Ende des Netzkabels nicht, während es eingesteckt ist.
• Bewahren Sie das Verpackungsmaterial, das Feuchtigkeitsschutzmaterial oder die Vinylverpackung außerhalb der Reichweite von Kindern auf. Feuchtigkeitsschutzmaterial ist schädlich, wenn es verschluckt wird. Bei Verschlucken Erbrechen herbeiführen und das nächste Krankenhaus aufsuchen. Außerdem kann Vinylverpackung Erstickungsgefahr verursachen. Bewahren Sie sie außerhalb der Reichweite von Kindern auf.
• Zum Netzkabel (Kann je nach Land variieren): Überprüfen Sie die Spezifikationsseite dieses Benutzerhandbuchs, um die Stromanforderungen sicherzustellen. Schließen Sie nicht zu viele Geräte an dieselbe Wechselstromsteckdose an, da dies zu Brand oder Stromschlag führen kann. Überlasten Sie Wandsteckdosen nicht. Überlastete Wandsteckdosen, lockere oder beschädigte Wandsteckdosen, Verlängerungskabel, ausgefranste Netzkabel oder beschädigte oder gerissene Kabelisolierungen sind gefährlich. Jede dieser Bedingungen kann zu Stromschlag oder Brand führen. Untersuchen Sie regelmäßig das Kabel Ihres Geräts, und wenn sein Aussehen auf Beschädigung oder Verschlechterung hinweist, ziehen Sie den Stecker, stellen Sie die Verwendung des Geräts ein und lassen Sie das Kabel von einem autorisierten Servicetechniker durch ein genaues Ersatzteil ersetzen. Schützen Sie das Netzkabel vor physischer oder mechanischer Beschädigung, z. B. Verdrehen, Knicken, Einklemmen, Schließen in einer Tür oder Betreten. Achten Sie besonders auf Stecker, Wandsteckdosen und die Stelle, an der das Kabel das Gerät verlässt. Bewegen Sie den Fernseher nicht, während das Netzkabel eingesteckt ist. Verwenden Sie kein beschädigtes oder lockeres Netzkabel. Achten Sie darauf, den Stecker beim Abziehen des Netzkabels festzuhalten. Ziehen Sie nicht am Netzkabel, um den Fernseher auszustecken.
• Um das Risiko von Brand oder Stromschlag zu reduzieren, setzen Sie dieses Produkt nicht Regen, Feuchtigkeit oder anderen Flüssigkeiten aus. Berühren Sie den Fernseher nicht mit nassen Händen. Installieren Sie dieses Produkt nicht in der Nähe von brennbaren Gegenständen wie Benzin oder Kerzen und setzen Sie den Fernseher keiner direkten Klimaanlage aus.
• Verwenden Sie keine Hochspannungs-Elektrogeräte in der Nähe des Fernsehers (z. B. einen Insektenvernichter). Dies kann zu Fehlfunktionen des Produkts führen.
• Nicht tropfenden oder spritzenden Flüssigkeiten aussetzen und keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen, Tassen usw. auf oder über das Gerät stellen (z. B. auf Regale über dem Gerät).
• Erdung (Außer für Geräte, die nicht geerdet sind.) Stellen Sie sicher, dass Sie das Erdungskabel anschließen, um einen möglichen Stromschlag zu verhindern (d. h. ein Fernseher mit einem dreipoligen geerdeten Wechselstromstecker muss an eine dreipolige geerdete Wechselstromsteckdose angeschlossen werden). Wenn Erdungsmethoden nicht möglich sind, lassen Sie einen qualifizierten Elektriker einen separaten Schutzschalter installieren. Versuchen Sie nicht, das Gerät zu erden, indem Sie es an Telefonleitungen, Blitzableiter oder Gasleitungen anschließen.
• Solange dieses Gerät an die Wechselstrom-Wandsteckdose angeschlossen ist, ist es nicht von der Wechselstromquelle getrennt, selbst wenn das Gerät ausgeschaltet ist.
• Versuchen Sie nicht, dieses Produkt ohne schriftliche Genehmigung von LG Electronics in irgendeiner Weise zu modifizieren. Eine unbefugte Modifikation könnte die Berechtigung des Benutzers zum Betrieb dieses Produkts erlöschen lassen.
• Erdung der Außenantenne (Kann je nach Land variieren): Wenn eine Außenantenne installiert ist, befolgen Sie die untenstehenden Vorsichtsmaßnahmen. Ein Außenantennensystem sollte nicht in der Nähe von Freileitungen oder anderen elektrischen Licht- oder Stromkreisen oder dort platziert werden, wo es mit solchen Stromleitungen oder Kreisen in Kontakt kommen kann, da dies zum Tod oder zu schweren Verletzungen führen kann. Stellen Sie sicher, dass das Antennensystem geerdet ist, um einen gewissen Schutz vor Spannungsspitzen und aufgebauten statischen Ladungen zu bieten. Abschnitt 810 des National Electrical Code (NEC) in den USA enthält Informationen zur ordnungsgemäßen Erdung des Mastes und der Tragkonstruktion, zur Erdung des Zuleitungskabels zu einer Antennenentladungseinheit, zur Größe der Erdungsleiter, zum Standort der Antennenentladungseinheit, zum Anschluss an Erdungselektroden und zu den Anforderungen für die Erdungselektrode. Antennenerdung gemäß National Electrical Code, ANSI/NFPA 70
• Bewegen Stellen Sie sicher, dass das Produkt ausgeschaltet, der Stecker gezogen und alle Kabel entfernt wurden. Es können 2 oder mehr Personen erforderlich sein, um größere Fernseher zu tragen. Drücken oder belasten Sie die Vorderseite des Fernsehers nicht.
• Belüftung Installieren Sie Ihren Fernseher an einem Ort mit ausreichender Belüftung. Installieren Sie ihn nicht in einem geschlossenen Raum wie einem Bücherregal. Decken Sie das Produkt nicht mit Tuch oder anderen Materialien ab, während es eingesteckt ist. Installieren Sie es nicht an übermäßig staubigen Orten.
• Achten Sie darauf, die Lüftungsöffnungen nicht zu berühren. Wenn der Fernseher längere Zeit läuft, können die Lüftungsöffnungen heiß werden. Dies beeinträchtigt weder die Leistung des Produkts noch verursacht es Mängel am Produkt.
• Wenn Sie Rauch oder andere Gerüche vom Fernseher wahrnehmen, ziehen Sie das Netzkabel und wenden Sie sich an ein autorisiertes Servicecenter.
• Wenn Wasser oder eine andere Substanz in das Produkt (wie ein Netzteil, Netzkabel oder Fernseher) gelangt, trennen Sie das Netzkabel und wenden Sie sich sofort an das Servicecenter. Andernfalls kann dies zu Brand oder Stromschlag führen.
• Installieren Sie dieses Produkt nicht an einer Wand, wenn es Öl oder Ölnebel ausgesetzt sein könnte. Dies kann das Produkt beschädigen und zum Herunterfallen führen.
• Verwenden Sie nur ein von LG Electronics zugelassenes Netzteil und Netzkabel. Andernfalls kann dies zu Brand, Stromschlag, Fehlfunktion oder Produktverformung führen.
• Zerlegen Sie niemals das Netzteil oder das Netzkabel. Dies kann zu Brand oder Stromschlag führen.
• Gehen Sie vorsichtig mit dem Adapter um, um ein Herunterfallen oder Schlagen zu vermeiden. Ein Aufprall könnte den Adapter beschädigen.
• Halten Sie das Produkt von direkter Sonneneinstrahlung fern.
• Berühren Sie dieses Gerät oder die Antenne niemals während eines Gewitters.
• Achten Sie bei der Wandmontage eines Fernsehers darauf, den Fernseher nicht zu installieren, indem Sie die Strom- und Signalkabel an der Rückseite des Fernsehers aufhängen.
• Vermeiden Sie Stöße, lassen Sie keine Gegenstände in das Produkt fallen und lassen Sie nichts auf den Bildschirm fallen.
• TRENNEN DES GERÄTS VOM NETZSTROM Der Netzstecker ist die Trennvorrichtung. Im Notfall muss der Netzstecker jederzeit leicht zugänglich bleiben.
• Stellen Sie sicher, dass das Netzkabel sicher mit dem Netzstecker am Fernseher verbunden ist.
• Batterien Bewahren Sie das Zubehör (Batterie usw.) an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Dieses Gerät verwendet Batterien. In Ihrer Gemeinde können Vorschriften bestehen, die eine ordnungsgemäße Entsorgung dieser Batterien aus Umweltschutzgründen vorschreiben. Bitte wenden Sie sich an Ihre örtlichen Behörden, um Informationen zur Entsorgung oder zum Recycling zu erhalten.
• Batterien nicht ins Feuer werfen.
• Batterien nicht kurzschließen, zerlegen oder überhitzen lassen.
• Reinigung Ziehen Sie beim Reinigen das Netzkabel ab und wischen Sie vorsichtig mit einem weichen Tuch, um Kratzer zu vermeiden. Sprühen Sie kein Wasser oder andere Flüssigkeiten direkt auf den Fernseher, da dies zu einem Stromschlag führen kann. Reinigen Sie nicht mit Chemikalien wie Alkohol, Verdünnern oder Benzol.

Dieses Produkt enthält Chemikalien, von denen dem Staat Kalifornien bekannt ist, dass sie Krebs, Geburtsfehler oder andere reproduktive Schäden verursachen können.
Nach der Handhabung Hände waschen.

KINDERSICHERHEIT

DIE RICHTIGE PLATZIERUNG DES FERNSEHERS IST WICHTIG

DIE UNTERHALTUNGSELEKTRONIKINDUSTRIE KÜMMERT SICH

• Hersteller, Einzelhändler und der Rest der Unterhaltungselektronikindustrie setzen sich dafür ein, Heimunterhaltung sicher und angenehm zu gestalten.
• Während Sie Ihren Fernseher nutzen, beachten Sie bitte, dass alle Fernseher – neue und alte – auf geeigneten Ständern stehen oder gemäß den Empfehlungen des Herstellers installiert werden müssen. Fernseher, die unsachgemäß auf Kommoden, Bücherregalen, Regalen, Schreibtischen, Lautsprechern, Truhen, Wagen usw. stehen, können umfallen und zu Verletzungen führen.

AUF SICHERHEIT ACHTEN

• BEFOLGEN SIE IMMER die Empfehlungen des Herstellers für die sichere Installation Ihres Fernsehers.
• LESEN UND BEFOLGEN SIE IMMER alle Anweisungen für den ordnungsgemäßen Gebrauch Ihres Fernsehers.
• ERLAUBEN SIE NIEMALS Kindern, auf den Fernseher oder die Möbel, auf denen der Fernseher steht, zu klettern oder darauf zu spielen.
• STELLEN SIE NIEMALS den Fernseher auf Möbel, die leicht als Stufen genutzt werden können, wie z. B. eine Kommode.
• INSTALLIEREN SIE IMMER den Fernseher so, dass er nicht umgestoßen, umgezogen oder heruntergestoßen werden kann.
• VERLEGEN SIE IMMER Kabel und Leitungen, die an den Fernseher angeschlossen sind, so, dass man nicht darüber stolpern, sie ziehen oder greifen kann.

MONTAGE IHRES FERNSEHERS AN WAND ODER DECKE

• WENDEN SIE SICH IMMER an Ihren Händler bezüglich einer professionellen Installation, wenn Sie Zweifel an Ihrer Fähigkeit haben, Ihren Fernseher sicher zu montieren.
• VERWENDEN SIE IMMER eine Halterung, die vom Fernsehhersteller empfohlen wurde und eine Sicherheitszertifizierung durch ein unabhängiges Labor (wie UL, CSA, ETL) besitzt.
• BEFOLGEN SIE IMMER alle Anweisungen der Fernseh- und Halterungshersteller.
• STELLEN SIE IMMER SICHER, dass die Wand oder Decke, an der Sie den Fernseher montieren, geeignet ist. Einige Halterungen sind nicht dafür ausgelegt, an Wänden und Decken mit Stahlbolzen oder Hohlblocksteinkonstruktionen montiert zu werden. Wenn Sie unsicher sind, wenden Sie sich an einen professionellen Installateur.
• Fernseher können schwer sein. Für die Installation einer Wand- oder Deckenhalterung sind mindestens zwei Personen erforderlich.

UMZUG EINES ÄLTEREN FERNSEHERS AN EINEN NEUEN ORT IN IHREM ZUHAUSE

• Viele Käufer neuer Fernseher stellen ihre älteren CRT-Fernseher nach dem Kauf eines Flachbildfernsehers in einen Nebenraum. Besondere Sorgfalt ist bei der Platzierung älterer CRT-Fernseher geboten.
• STELLEN SIE IMMER Ihren älteren CRT-Fernseher auf Möbel, die stabil und für seine Größe und sein Gewicht geeignet sind.
• STELLEN SIE NIEMALS Ihren älteren CRT-Fernseher auf eine Kommode, auf der Kinder versucht sein könnten, die Schubladen zum Klettern zu benutzen.
• STELLEN SIE IMMER SICHER, dass Ihr älterer CRT-Fernseher nicht über den Rand Ihrer Möbel hängt.

LG Kundenservice-Center
Für Anfragen oder Kommentare besuchen Sie www.lg.com oder rufen Sie an;
1-800-243-0000 USA, Privatkunden
1-888-865-3026 USA, Geschäftskunden
1-888-542-2623 KANADA

Registrieren Sie Ihr Produkt online!
www.lg.com

Referenzen

• LG Elektronik & Haushaltsgeräte | Jetzt einkaufen | LG USA
• LG Open Source
• Produktsupport: Support-Startseite | LG USA Support

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

LG OLED55B7P, OLED55C7P, OLED55E7P, OLED65B7P, OLED65C7P, OLED65E7P Handbuch herunterladen

Verfügbare Sprachen
