TP-Link TL-SG108-M2 Installationsanleitung
Erklärung der Anzeigen
| Stromversorgung | Kensington Security Slot | ||
 | Ein: Gerät eingeschaltet Aus: Gerät ausgeschaltet |  | Befestigen Sie das Schloss (nicht im Lieferumfang enthalten) im Steckplatz, um das Gerät vor Diebstahl zu schützen. |
| Port-LED | |||
 | Wenn eine der LEDs leuchtet/blinkt Ein: Mit einem Gerät verbunden, aber keine Aktivität Blinkt: Daten werden gesendet oder empfangen Linke LED (2.5G) Grün: Betrieb mit 2.5 Gbit/s Blinkt: Daten werden gesendet oder empfangen Rechte LED (1G/100M) Grün: Betrieb mit 1 Gbit/s Gelb: Betrieb mit 100 Mbit/s Blinkt: Daten werden gesendet oder empfangen | ||

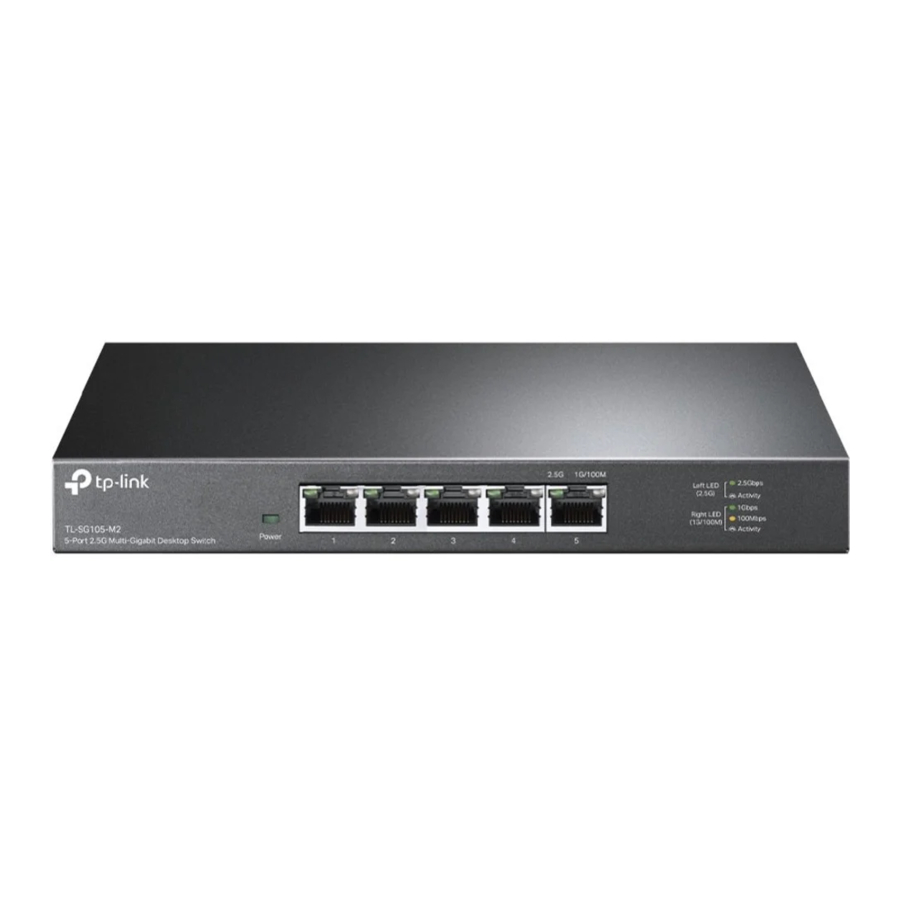

Hinweis: Der Einfachheit halber wird in diesem Handbuch der TL-SG105-M2 als Beispiel verwendet.

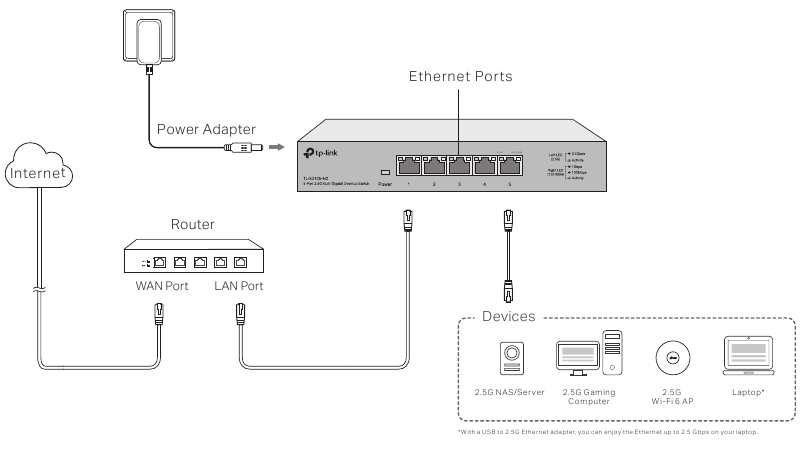

Verbindung
Technische Daten
Allgemeine Spezifikationen
| Standard | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3bz, IEEE802.3x, IEEE802.1p |
| Protokoll | CSMA/CD |
| Netzwerkmedien (Kabel) | 100Base-TX: UTP-Kabel Kategorie 5 oder höher (max. 100 m) 1000Base-T: UTP-Kabel Kategorie 5e oder höher (max. 100 m) 2.5GBase-T: UTP-Kabel Kategorie 5e oder höher (max. 100 m) |
| Schnittstelle | 5/8 100 Mbps/1 Gbps/2.5 Gbps Auto-Negotiation RJ45-Ports |
| MAC-Adresstabelle | 16K |
| Switching-Kapazität | TL-SG105-M2: 25 Gbit/s TL-SG108-M2: 40 Gbit/s |
| Übertragungsmethode | Store-and-Forward |
| MAC-Adressen-Lernfunktion | Automatisches Lernen, automatisches Altern |
| Erweiterte Funktionen | QoS (802.1p/DSCP Priorität), 802.3x Flusskontrolle |
| Frame-Weiterleitungsrate | 100Base-TX: 148810pps/Port 1000Base-T: 1488095pps/Port 2.5GBase-T: 3720238pps/Port |
| Wandmontage möglich | Ja |
| Abstand zwischen den Befestigungslöchern | 150 mm |
Umgebungs- und physikalische Spezifikationen
| Betriebstemperatur | 0˚C bis 40˚C (32˚F bis 104˚F) |
| Lagertemperatur | -40˚C bis 70˚C (-40˚F bis 158˚F) |
| Betriebsfeuchtigkeit | 10% bis 90% RH nicht-kondensierend |
| Lagerfeuchtigkeit | 5% bis 90% RH nicht-kondensierend |
Häufig gestellte Fragen (FAQ)
Die Power-LED leuchtet nicht
Die Power-LED sollte leuchten, wenn das Stromversorgungssystem normal funktioniert. Wenn die Power-LED nicht leuchtet, überprüfen Sie Folgendes:
A1: Stellen Sie sicher, dass das Netzteil korrekt an den Switch und die Stromquelle angeschlossen ist.
A2: Stellen Sie sicher, dass die Spannung des Netzteils den Anforderungen der Eingangsspannung des Switchs entspricht.
A3: Stellen Sie sicher, dass die Stromquelle eingeschaltet ist.
Die rechte und linke LED leuchten nicht, wenn ein Gerät an den entsprechenden Port angeschlossen ist.
Es wird empfohlen, die folgenden Punkte zu überprüfen:
A1: Stellen Sie sicher, dass die Kabelstecker fest in den Switch und das Gerät eingesteckt sind.
A2: Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist und normal funktioniert.
A3: Das Kabel darf nicht länger als 100 Meter (328 Fuß) sein.
Um Fragen zu stellen, Antworten zu finden und mit TP-Link-Benutzern oder Ingenieuren zu kommunizieren, besuchen Sie bitte https://community.tp-link.com, um der TP-Link Community beizutreten.
Für technischen Support und weitere Informationen besuchen Sie bitte https://www.tp-link.com/support oder scannen Sie einfach den QR-Code.
Wenn Sie Vorschläge oder Anforderungen zu den Produkthandbüchern haben, senden Sie uns bitte eine E-Mail an techwriter@tp-link.com.cn.
Sicherheitshinweise
- Halten Sie das Gerät von Wasser, Feuer, Feuchtigkeit oder heißen Umgebungen fern.
- Versuchen Sie nicht, das Gerät zu zerlegen, zu reparieren oder zu modifizieren. Wenn Sie Service benötigen, kontaktieren Sie uns bitte.
- Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um das Gerät aufzuladen.
- Verwenden Sie keine anderen als die empfohlenen Ladegeräte.
- Der Adapter muss in der Nähe des Geräts installiert und leicht zugänglich sein.
- Stellen Sie das Gerät mit der Unterseite nach unten auf.
- Der Stecker des Netzkabels dient als Trennvorrichtung, die Steckdose muss leicht zugänglich sein.
Bitte lesen und befolgen Sie die oben genannten Sicherheitshinweise, wenn Sie das Gerät bedienen. Wir können nicht garantieren, dass es aufgrund unsachgemäßer Verwendung des Geräts nicht zu Unfällen oder Schäden kommt. Bitte verwenden Sie dieses Produkt mit Sorgfalt und auf eigenes Risiko.
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
