weBoost Home Room Handbuch

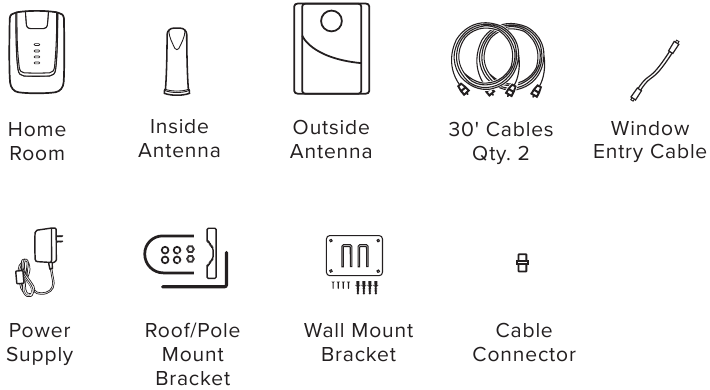

Lieferumfang

Vorbereitung

Sie benötigen (Werkzeuge nicht inbegriffen)
Stellen Sie sicher, dass die folgenden Materialien für Ihre Installation vorbereitet und bereit sind.

• 1 bis 2 Stunden
• 2 Personen (eine Person zur Hilfe bei der Antennenkalibrierung)
• Leiter
• Kreuzschlitzschraubendreher
• 10-mm-Gabelschlüssel oder verstellbarer Schraubenschlüssel
• Bohrmaschine (wenn Kabel durch die Wand verlegt wird)
  1. 1,25"-2" Durchmesser Mast, vorhandener Mast (oder Bestellung #901117)
  2. Empfohlen: Steckdosenleiste mit Überspannungsschutz

Innenantenne mit dem Gerät verbinden

Verbinden Sie das Kabel der **Innenantenne** mit dem unteren Anschluss am **Home Room Booster**, der mit 'INSIDE' beschriftet ist, und platzieren Sie die Innenantenne in einem Bereich mit schwachem Signal, mindestens 18 Zoll vom Booster entfernt.
HINWEIS: Schließen Sie den Booster erst an die Stromversorgung an, wenn das System vollständig installiert ist.

Außenantenne auf den nächsten Mobilfunkmast ausrichten

Richten Sie die **Außenantenne** auf den nächsten Mobilfunkmast aus. Um den nächsten Mast zu finden, verwenden Sie eine App wie 'Open Signal' (Offenes Signal). Nachdem Sie den ungefähren Standort eines Mobilfunkmastes gefunden haben. **Dies ist der kritischste Schritt des Installationsprozesses, da er die Gesamtleistung des Boostersystems bestimmt**.

HINWEIS: Die Außenantenne muss für optimale Leistung mindestens **20 Fuß horizontal oder 50 Fuß vertikal** von der Innenantenne entfernt sein. Stellen Sie sicher, dass die Innen- und Außenantennen so aufgestellt sind, dass sie **voneinander weg zeigen**.

Halterung an der Außenantenne montieren

**Mastmontage- und Wandmontageoptionen** sind enthalten. Die Mastmontageoption wird bevorzugt, da sie eine einfachere Ausrichtung auf die Richtung des Mobilfunkmastes ermöglicht.

Befestigen Sie die **L-Halterung** an der Außenantenne und verwenden Sie die **U-Bügel/Mastschiene**, um die L-Halterung an einem Mast zu befestigen.

HINWEIS: Die Montage an einem vorhandenen Dachentlüftungsrohr wäre eine gute Option zur Zeitersparnis.

Kabel verlegen & an das System anschließen

Verbinden Sie das weiße **RG-6-Kabel** mit der **Außenantenne** und verlegen Sie das Kabel ins Haus. Alle Verbindungen sollten nur **handfest angezogen** werden.

Ein Fensterdurchführungskabel wird mitgeliefert, um die Kabeleinführung zu erleichtern. Verlegen Sie das Kabel zum **Home Room Booster** und verbinden Sie es mit dem oberen Anschluss, der mit 'OUTSIDE' beschriftet ist.

Gerät einschalten & System optimieren

Stecken Sie das **Netzteil** in die Steckdose und verbinden Sie es dann mit dem Home 4G Booster.

Nachdem Sie Ihr System eingeschaltet haben, können Sie es nun optimieren. Drehen Sie die **Außenantenne** in 1/4-Umdrehungs-Schritten (innerhalb des allgemeinen Standorts des Mobilfunkmastes) und beobachten Sie jedes Mal den Signalpegel auf Ihrem Mobiltelefon aus dem Bereich der Innenantenne.

Booster-Leistung messen

So erhalten Sie die Signalstärke als Zahl

iPhone
Wählen Sie *3001#12345#* und drücken Sie dann Call (Anruf).

1. Halten Sie die Einschalttaste gedrückt, bis 'Slide to Power Off' (Zum Ausschalten schieben) angezeigt wird.
2. Lassen Sie dann die Einschalttaste los.
3. Halten Sie die Home-Taste gedrückt, bis Ihr Hauptbildschirm erscheint.

Wenn Sie 3G/1x überprüfen möchten, Ihr iPhone aber ein 4G/LTE-Signal empfängt, gehen Sie zu Settings (Einstellungen)>Cellular (Mobilfunk)>Cellular Data Options (Mobile Datenoptionen)>Enable LTE (LTE aktivieren)>Select Off (Auswählen Aus).
Nachdem Ihr System eingerichtet ist, können Sie zum Punktesignal zurückkehren, indem Sie erneut *3001#12345#* wählen und dann Call (Anruf) drücken. Wenn das Menü wieder erscheint, tippen Sie auf "phone" (Telefon) in der oberen linken Ecke Ihres Telefons.

iPhone
iOS 11 - aktuell
iOS 11 zeigt den Dezibel (dBm)-Wert im 'Field Test Mode' (Feldtestmodus) nicht mehr an. Tipp: Die Verwendung der Balkenanzeige auf Ihrem Mobiltelefon kann Ihnen helfen, die stärkste Signalrichtung zu finden und Anrufe an verschiedenen Orten zu tätigen. **Für Änderungen/Updates zu diesem Thema besuchen Sie regelmäßig weboost.com/signalstrength.**

Android
Settings (Einstellungen) > About Phone (Über das Telefon) > Status or Network (Status oder Netzwerk) > Signal Strength (Signalstärke) or Network Type and Strength (Netzwerktyp und -stärke) (genaue Optionen/Formulierung hängt vom Telefonmodell ab).

Alle anderen Telefone & alternative Methoden
Gehen Sie zu www.weboost.com/test-mode-instructions/

Ergebnisse vergleichen

Eine genaue Messung der Signalstärke in Dezibel (dBm) ist bei der Installation Ihres Systems entscheidend. Dezibel messen präzise die empfangene Signalstärke.

WUSSTEN SIE, dass eine Signalsteigerung von nur 3dB das 2-fache der Leistung und Signalverstärkung bedeutet!

Lichtmuster

Durchgehend Grün
Dies zeigt an, dass Ihr Booster ordnungsgemäß funktioniert und keine Installationsprobleme vorliegen.

Grün blinkend, dann Rot
Band hat reduzierte Verstärkung. Dies weist darauf hin, dass eines oder mehrere der Booster-Bänder aufgrund einer Rückkopplungsschleife, die als Oszillation bezeichnet wird, eine reduzierte Leistung aufweisen. Dies ist eine eingebaute Sicherheitsfunktion, um schädliche Interferenzen mit einem nahe gelegenen Mobilfunkmast zu verhindern. Wenn Sie bereits die gewünschte Signalverstärkung erfahren, sind keine weiteren Anpassungen erforderlich. Wenn Sie die gewünschte Abdeckungsverbesserung nicht erfahren, lesen Sie den Abschnitt zur Fehlerbehebung.

Durchgehend Rot
Band wurde abgeschaltet. Dies ist auf eine Rückkopplungsschleife zurückzuführen, die als Oszillation bezeichnet wird. Dies ist eine eingebaute Sicherheitsfunktion, die dazu führt, dass ein Band abgeschaltet wird, um schädliche Interferenzen mit einem nahe gelegenen Mobilfunkmast zu verhindern. Lesen Sie den Abschnitt zur Fehlerbehebung.

Grün, Orange blinkend
Band hat reduzierte Verstärkung. Dies weist darauf hin, dass eines oder mehrere der Booster-Bänder aufgrund einer Überlastung durch einen nahe gelegenen Mobilfunkmast eine reduzierte Leistung aufweisen. Dies ist eine eingebaute Sicherheitsfunktion, um schädliche Interferenzen mit einem nahe gelegenen Mobilfunkmast zu verhindern. Wenn Sie bereits die gewünschte Signalverstärkung erfahren, sind keine weiteren Anpassungen erforderlich. Wenn Sie die gewünschte Abdeckungsverbesserung nicht erfahren, lesen Sie den Abschnitt zur Fehlerbehebung.

Durchgehend Orange
Band wurde aufgrund von Überlastung durch einen nahe gelegenen Mobilfunkmast abgeschaltet. Außenantenne muss angepasst werden. Lesen Sie den Abschnitt zur Fehlerbehebung.

Licht aus
Wenn das Licht des Signal Boosters aus ist, überprüfen Sie, ob Ihr Netzteil mit Strom versorgt wird.

Fehlerbehebung

WENN SIE MIT DER ABDECKUNG ZUFRIEDEN SIND, MÜSSEN DIESE LICHTPROBLEME NICHT BEHOBEN WERDEN. DAS BAND IHRES ANBIETERS WURDE NICHT BEEINTRÄCHTIGT.

BEHEBUNG VON ROTLICHT-PROBLEMEN

Dies betrifft durchgehend rote und grün/rot blinkende Lichter.

1. Stellen Sie sicher, dass die Außenantenne von der Innenantenne wegzeigt. Netzteil abziehen und wieder anschließen.
2. Stellen Sie sicher, dass die Innenantenne mindestens 18 Zoll vom Booster entfernt ist und vom Booster wegzeigt. Netzteil abziehen und wieder anschließen.
3. Ziehen Sie alle Kabelverbindungen fest (achten Sie darauf, nur handfest anzuziehen, verwenden Sie KEINE Werkzeuge). Sie können die Verbindung auch komplett lösen und wiederherstellen. Netzteil abziehen und wieder anschließen.
4. Vergrößern Sie den Abstand (horizontal oder vertikal) zwischen der Außen- und Innenantenne. Fügen Sie bei Bedarf das mitgelieferte Kabel hinzu. Netzteil abziehen und wieder anschließen.

BEHEBUNG VON ORANGELICHT-PROBLEMEN

Dies betrifft durchgehend orange und grün/orange blinkende Lichter.
Außenantenne muss angepasst werden. Warten Sie 10 Sekunden zwischen den Anpassungen, damit sich die Lichter zurücksetzen.
Mastmontage-Option: Drehen Sie die Außenantenne in kleinen Schritten (45°) vom stärksten Mobilfunksignal weg, bis das Licht grün wird. Netzteil abziehen und wieder anschließen.
Wandmontage-Option: Montageort ändern. Bewegen Sie die Außenantenne an eine Wand außerhalb des Gebäudes, um zu sehen, ob die Lichter grün werden. Netzteil abziehen und wieder anschließen.

Antennenkit-Optionen

Dieser Funksender 4726A-460020 wurde von Innovation, Science and Economic Development Canada für den Betrieb mit den unten aufgeführten Antennentypen mit der angegebenen maximal zulässigen Verstärkung zugelassen. Antennentypen, die nicht in dieser Liste enthalten sind und eine höhere Verstärkung als die für einen gelisteten Typ angegebene maximale Verstärkung aufweisen, sind für die Verwendung mit diesem Gerät strengstens untersagt.

Spezifikationen

Sicherheitsrichtlinien

Um die Einhaltung der Netzwerkschutzstandards zu gewährleisten, müssen alle aktiven Mobilfunkgeräte einen Mindestabstand von sechs Fuß zu den Innenpanel- und Dome-Antennen und einen Mindestabstand von vier Fuß zur Desktop-Antenne einhalten.
Verwenden Sie nur das in diesem Paket enthaltene Netzteil. Die Verwendung eines Nicht-weBoost-Produkts kann Ihre Ausrüstung beschädigen.
Die Signal Booster-Einheit ist für den Einsatz in einer Innenumgebung mit kontrollierter Temperatur (unter 100 Grad Fahrenheit) konzipiert. Sie ist nicht für den Einsatz auf Dachböden oder ähnlichen Orten vorgesehen, die Temperaturen über diesem Bereich ausgesetzt sind.

HF-Sicherheitswarnung: Jede mit diesem Gerät verwendete Antenne muss sich mindestens 8 Zoll von allen Personen entfernt befinden.

AWS-Warnung: Die Außenantenne darf nicht höher als 10 Meter (31'9") über dem Boden installiert werden.

Dies ist ein VERBRAUCHERGERÄT.
VOR GEBRAUCH MÜSSEN Sie dieses Gerät bei Ihrem Mobilfunkanbieter registrieren und dessen Zustimmung einholen. Die meisten Mobilfunkanbieter stimmen der Verwendung von Signal Boostern zu. Einige Anbieter stimmen der Verwendung dieses Geräts in ihrem Netzwerk möglicherweise nicht zu. Wenn Sie unsicher sind, wenden Sie sich an Ihren Anbieter.
Sie MÜSSEN dieses Gerät mit zugelassenen Antennen und Kabeln betreiben, wie vom Hersteller angegeben. Antennen MÜSSEN mindestens 20 cm (8 Zoll) von jeder Person entfernt installiert werden.
Sie MÜSSEN den Betrieb dieses Geräts sofort einstellen, wenn dies von der FCC oder einem lizenzierten Mobilfunkdienstanbieter verlangt wird.

E911-Standortinformationen werden möglicherweise nicht bereitgestellt oder sind für Anrufe, die über dieses Gerät bedient werden, möglicherweise ungenau.

Dieses Gerät darf NUR an einem festen Standort für die Verwendung innerhalb von Gebäuden betrieben werden.

WEITERE INFORMATIONEN ZUR REGISTRIERUNG IHRES SIGNAL BOOSTERS BEI IHREM MOBILFUNKANBIETER FINDEN SIE UNTEN:
Sprint: http://www.sprint.com/legal/fcc_boosters.html
T-Mobile/MetroPCS: https://support.t-mobile.com/docs/DOC-9827
Verizon Wireless: http://www.verizonwireless.com/wcms/consumer/register-signal-booster.html
AT&T: https://securec45.securewebsession.com/attsignalbooster.com/
U.S. Cellular: http://www.uscellular.com/uscellular/support/fcc-booster-registration.jsp

3301 East Deseret Drive, St. George, UT
866.294.1660
www.weboost.com
support.weboost.com
