weBoost Connect RV 65 Handbuch

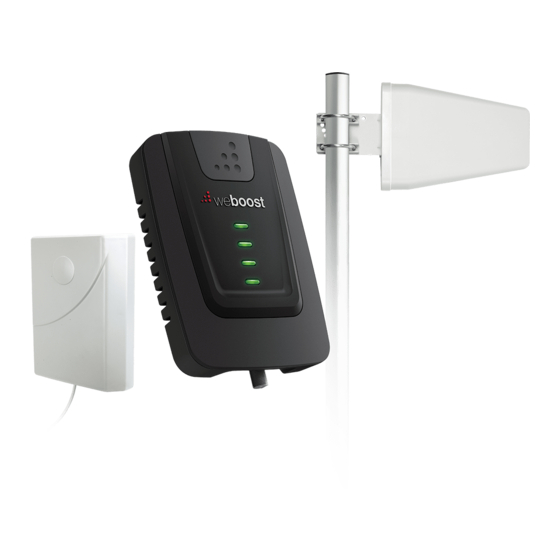

Connect RV 65

Lieferumfang

Inhalt von Karton 1

Signalverstärker
Signalverstärker

Innenantenne
Innenantenne

Außenantenne
Außenantenne

Koaxialkabel 2 - 15 Fuß. 1 - 30 Fuß. + Flachkabel
Koaxialkabel 2 - 15 Fuß. 1 - 30 Fuß. + Flachkabel

Netzteil
Netzteil

Inhalt von Karton 2

Teleskopstange
Teleskopstange

Bodenhalterung
Bodenhalterung

Wandhalterungen
Wandhalterungen

Außenantenne an Teleskopstange montieren

Montieren Sie die Außenantenne an der Teleskopstange (mithilfe der mitgelieferten Hardware). Siehe Beispiele unten.

Außenantenne an Teleskopstange montieren
Führen Sie das Koaxialkabel durch die L-Halterung und befestigen Sie es mit den Kreuzschrauben und Sicherungsscheiben.

HINWEIS: Nicht überdrehen.

Verbinden Sie das Koaxialkabel mit der Außenantenne, nachdem diese an der Teleskopstange montiert wurde.

Teleskopstange an der Seite des Wohnmobils montieren

Bestimmen Sie den gewünschten Montageort der Teleskopstange an Ihrem Wohnmobil. Ziehen Sie die Stange auf die maximale Höhe aus. Verwenden Sie Wandmontageplatten und die Bodenhalterung, um die Stange zu sichern. Wir empfehlen die Montage an der Seite, in der Nähe eines Sliders oder der Laderampe eines Toy Haulers.

HINWEIS: INSTALLIEREN SIE DIE STANGE ERST AM WOHNMOBIL, WENN DIE STÜTZEN UND UNTERLEGSKEILE IN POSITION SIND UND DAS WOHNMOBIL IMMOBILISIERT IST.

Teleskopstange an der Seite des Wohnmobils montieren Schritt 1


Achten Sie auf Stromleitungen oder andere Hindernisse über Ihnen und vermeiden Sie diese.

Teleskopstange an der Seite des Wohnmobils montieren Schritt 2

Reinigen Sie die ebene Fläche des Wohnmobils, an der die Wandhalterungen angebracht werden sollen. Ziehen Sie die Stange vollständig aus und befestigen Sie die Wandhalterung an der oberen schwarzen 'Fuß'-Halterung, die sich an der Stange befindet. Entfernen Sie die Klebefolie und befestigen Sie die Wandhalterung fest am Wohnmobil in der Nähe der Oberseite, wobei Sie darauf achten, dass die Stange in einem Winkel von 90° waagerecht ist. Für eine optimale Leistung muss ein Abstand von mindestens 4 Fuß zwischen der oberen und unteren Halterung vorhanden sein. Bringen Sie als Nächstes die andere Wandhalterung an der unteren Fußhalterung an der Stange an und stecken Sie den beigefügten Stift ein. Entfernen Sie dann die Klebefolie und kleben Sie sie auf die saubere, ebene Fläche.

Wohnmobile mit Wellblechseiten

Wir empfehlen die Verwendung der Seite eines Sliders. Stellen Sie einfach Folgendes sicher:

  • Es ist genügend Freiraum vorhanden, damit die Wandhalterung in den Slider eingefahren werden kann.
  • Es besteht immer noch ein Abstand von 4 Fuß.

Standort des Signalverstärkers

Suchen Sie einen Platz im Wohnmobil, um den Signalverstärker aufzustellen, und verbinden Sie das Kabel von der Außenantenne mit dem Anschluss am Signalverstärker, der mit "Outside Antenna" (Außenantenne) beschriftet ist. Wir empfehlen, das Kabel durch die Dichtung des Sliders ODER durch die hintere Tür eines Toy Haulers zu führen, indem Sie das mitgelieferte Flachkabel verwenden.

HINWEIS: Wir empfehlen einen Schrank in der Nähe einer Stromquelle. Stellen Sie sicher, dass sich der Standort in Reichweite des 30 Fuß langen RG-6-Kabels befindet.

Signalverstärker-Position Schritt 1
Signalverstärker-Position Schritt 2
Verbinden Sie das Kabel von der Außenantenne mit dem Anschluss am Signalverstärker, der mit "Outside Antenna" (Außenantenne) beschriftet ist.

HINWEIS: Nicht überdrehen.

Führen Sie das Kabel durch den Slider Ihres Wohnmobils (verwenden Sie die Slider-Dichtung als Abdichtung) ODER durch die hintere Tür eines Toy Haulers mit dem mitgelieferten Flachkabel. Bei Toy Haulern empfehlen wir die Verwendung des Flachkabels und dessen Verschluss in der hinteren Laderampe.

Signalverstärker-Position Schritt 3

HINWEIS: Fahren Sie Ihren Slide nicht vollständig aus, bevor Sie das Kabel verlegt haben; danach kann er vollständig ausgefahren werden.

TIPP: Am einfachsten ist es, eine Schlaufe mit dem Koaxialkabel zu bilden, die Dichtung anzuheben und die Schlaufe auf die andere Seite zu schieben.

Innenantenne montieren

Montieren Sie die Innenantenne mit den mitgelieferten 3M Command Strips und verbinden Sie das Koaxialkabel. Achten Sie auf einen ausreichenden Abstand zur Außenantenne.

Innenantenne montieren Schritt 1
Innenantenne montieren Schritt 2
Innenantenne montieren Schritt 3
Verbinden Sie das Koaxialkabel mit der Innenantenne und dem Anschluss am Signalverstärker, der mit "Inside Antenna" (Innenantenne) beschriftet ist.

Netzteil anschließen

Schließen Sie das Netzteil an den Signalverstärker an. Stecken Sie das Netzteil in eine 120-V-Steckdose im Wohnmobil. Wenn Ihr Connect RV 65 korrekt funktioniert, leuchten die Anzeigen grün (für blinkende Anzeigen siehe Abschnitt "System testen: Anzeigen").

HINWEIS: Verwenden Sie die Open Signal App, um die Außenantenne auf den nächstgelegenen Mobilfunkmast auszurichten. Drehen Sie die Teleskopstange, um zu verhindern, dass das Kabel an der Stange "clinking" (klimpert).

Netzteil anschließen

System testen: Anzeigen

System testen: Anzeigen
Jede Anzeige entspricht einem Frequenzband.


Um eine genaue Ablesung der Anzeigen zu erhalten, ziehen Sie das Netzteil vom Signalverstärker ab und stecken Sie es wieder ein.

Keine Anzeigen
Der Signalverstärker hat keinen Strom. Ziehen Sie das Netzteil ab und stecken Sie es sicher wieder ein.

Probleme mit roten Anzeigen beheben (rot zeigt Oszillation an)

  • Wenn Sie mit der Abdeckung zufrieden sind, müssen rote Anzeigen nicht behoben werden.
  • Dauerhaft Rot = Band wurde abgeschaltet
  • Grün/Rot blinkend = Band hat die Verstärkung reduziert
    Probleme mit roten Anzeigen beheben (rot zeigt Oszillation an)
  1. Vergewissern Sie sich, dass die Außenantenne von der Innenantenne wegzeigt. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.
  2. Vergewissern Sie sich, dass die Innenantenne mindestens 18 Zoll vom Signalverstärker entfernt ist und vom Signalverstärker wegzeigt. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.
  3. Ziehen Sie alle Kabelverbindungen fest. Sie können die Verbindung auch komplett lösen und neu herstellen. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.
  4. AM BESTEN: Erhöhen Sie den Abstand (horizontal oder vertikal) zwischen der Außen- und Innenantenne. Fügen Sie bei Bedarf Kabel hinzu. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.

Probleme mit orangefarbenen Anzeigen beheben (orange zeigt an, dass ein Mobilfunkmast in der Nähe ist)

Wenn Sie mit der Abdeckung zufrieden sind, müssen orangefarbene Anzeigen nicht behoben werden.

  • Dauerhaft Orange = Band wurde abgeschaltet
  • Grün/Orange blinkend = Band hat die Verstärkung reduziert.
  1. Wenn die Anzeige dauerhaft orange leuchtet, muss die Außenantenne angepasst werden (siehe unten). Warten Sie 10 Sekunden zwischen den Anpassungen, bis sich die Anzeigen zurückgesetzt haben.
    • Drehen Sie die Außenantenne in kleinen Schritten (45°) vom stärksten Mobilfunksignal weg, bis die Anzeige grün wird. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.
  2. Wenn die Anzeige grün/orange blinkt, positionieren Sie die Außenantenne neu. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.

Alle Anzeigen grün? = Band ist optimal eingerichtet. Überprüfen Sie, ob Sie eine gute Abdeckung haben.

Wenn Sie grüne Anzeigen haben, aber die Abdeckung schlecht ist:

  • Drehen Sie die Außenantenne in kleinen Schritten. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.
  • Verschieben Sie die Außenantenne an einen anderen Standort. Ziehen Sie das Netzteil ab und stecken Sie es wieder ein.

Sicherheitshinweise

WarnungWarnhinweise

Um die Einhaltung der Netzwerkschutzstandards zu gewährleisten, müssen alle aktiven Mobilfunkgeräte einen Mindestabstand von sechs Fuß zu Innenpanel- und Dome-Antennen sowie einen Mindestabstand von vier Fuß zur Desktop-Antenne einhalten.
Verwenden Sie nur das in diesem Paket enthaltene Netzteil. Die Verwendung eines Nicht-weBoost-Produkts kann Ihre Ausrüstung beschädigen.
Das Signal Booster-Gerät ist für den Einsatz in einer Innenumgebung mit kontrollierter Temperatur (weniger als 100 Grad Fahrenheit) konzipiert. Es ist nicht für den Einsatz auf Dachböden oder an ähnlichen Orten vorgesehen, die Temperaturen über diesem Bereich ausgesetzt sind.

HF-Sicherheitswarnung: Jede mit diesem Gerät verwendete Antenne muss sich mindestens 8 Zoll von allen Personen entfernt befinden.

Dies ist ein VERBRAUCHERGERÄT.
VOR GEBRAUCH, MÜSSEN SIE DIESES GERÄT REGISTRIEREN bei Ihrem Mobilfunkanbieter und dessen Zustimmung einholen. Die meisten Mobilfunkanbieter stimmen der Verwendung von Signalverstärkern zu. Einige Anbieter stimmen der Nutzung dieses Geräts in ihrem Netzwerk möglicherweise nicht zu. Wenn Sie unsicher sind, wenden Sie sich an Ihren Anbieter.
In Kanada müssen Sie VOR GEBRAUCH alle Anforderungen gemäß ISED CPC-2-1-05 erfüllen.
Sie MÜSSEN dieses Gerät mit zugelassenen Antennen und Kabeln betreiben, wie vom Hersteller angegeben. Antennen MÜSSEN mindestens 20 cm (8 Zoll) entfernt von (d.h. DÜRFEN NICHT innerhalb von 20 cm von) Personen installiert werden.
Sie MÜSSEN den Betrieb dieses Geräts sofort einstellen, wenn dies von der FCC (oder ISED in Kanada) oder einem lizenzierten Mobilfunkanbieter verlangt wird.

Warnung
E911-Standortinformationen werden möglicherweise nicht bereitgestellt oder können für Anrufe, die über dieses Gerät geführt werden, ungenau sein.

Dieses Gerät darf NUR an einem festen Standort (d.h. darf nur an einem festen Standort betrieben werden) für die Verwendung innerhalb von Gebäuden betrieben werden.

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. Änderungen oder Modifikationen, die nicht ausdrücklich von weBoost genehmigt wurden, könnten die Betriebserlaubnis für dieses Gerät erlöschen lassen.

FÜR WEITERE INFORMATIONEN ZUR REGISTRIERUNG IHRES SIGNAL BOOSTERS BEI IHREM MOBILFUNKANBIETER, SIEHE UNTEN:

Sprint: http://www.sprint.com/legal/fcc_boosters.html
T-Mobile/MetroPCS: https://support.t-mobile.com/docs/DOC-9827
Verizon Wireless: http://www.verizonwireless.com/wcms/consumer/register-signal-booster.html
AT&T: https://securec45.securewebsession.com/attsignalbooster.com/
U.S. Cellular: http://www.uscellular.com/uscellular/support/fcc-booster-registration.jsp

Antennen-Kit-Optionen

Die folgenden Zubehörteile können mit dem Connect RV 65 verwendet werden.

ERWEITERUNGS-KITS FÜR INNENANTENNEN

Kit 309900-50N
2- Wandpanel-Antennen
1- 50 Ohm 3-Wege-Splitter

Kit 309905-50N
3 - Wandpanel-Antennen
3- 2-Wege 50 Ohm Splitter

Kit 309902-75F
2 - Wandpanel-Antennen
1-3-Wege 75 Ohm Splitter

Kit 309903-75F
3 - Wandpanel-Antennen
3- 2-Wege 75 Ohm Splitter

Kit 309904-75F
1 - Wandpanel-Antenne
1- 2-Wege 75 Ohm Splitter

Kit 301213
Desktop-Antenne mit 5' RG174

INNENANTENNEN

Kit 311155-0630
75 Ohm Wandmontage-Panelantenne
30' RG6 Kabel

Kit 311135-5820
50 Ohm Wandmontage-Panelantenne
20' RG58 Kabel

Kit 311135-40060
50 Ohm Wandmontage-Panelantenne
60' LMR400 Kabel

Kit 311155-1150
75 Ohm Wandmontage-Panelantenne
50' RG11 Kabel

Kit 311155-40060
75 Ohm Wandmontage-Panelantenne
60' LMR400 Kabel

Kit 304412-40010
50 Ohm 4G Dome-Antenne
10' Wilson400 Kabel

Kit 304412-5810
50 Ohm 4G Dome-Antenne
10' RG58 Kabel

Kit 304419-1110
75 Ohm 4G Dome-Antenne
10' RG 11 Kabel

Kit 304419-17410
75 Ohm 4G Dome-Antenne
10' RG174 Kabel
*Benötigt möglicherweise separaten Adapter

Kit 304419-0610
75 Ohm 4G Dome-Antenne
10' RG6 Kabel

50 OHM AUSSENANTENNEN-KITS

Kit 314453-5825
50 Ohm Mastmontage-Panelantenne
25' RG58 Kabel

Kit 314411-5825
50 Ohm Breitband Richtantenne
25' RG58 Kabel

Kit 301111-5850
Yagi Richtantenne
50' RG58 Kabel

Kit 311203-5820
Rundstrahlantenne
20' RG58 Kabel

Kit 314411-40075
50 Ohm Breitband Richtantenne
75' LMR400 Kabel

Kit 311203-40020
Rundstrahlantenne
20' LMR400 Kabel

Kit 301111-400170
Yagi Richtantenne mit N-Buchse
170' LMR400

Kit 314453-40075
50 Ohm Mastmontage-Panelantenne
75' LMR400 Kabel

Kit 304422-40020
50 Ohm 4G Rundstrahlantenne
20' Wilson400 Kabel

Kit 304422-5810
50 Ohm 4G Rundstrahlantenne
10' RG58 Kabel
*Benötigt möglicherweise separaten Adapter

Kit 304422-1120
50 Ohm 4G Rundstrahlantenne
20' RG11 Kabel
*Benötigt möglicherweise separaten Adapter

Mini-Mag
301126 mit 12.5 RG174 Kabel - SMA

75 OHM AUSSENANTENNEN-KITS

Kit 301111 – 0675
Yagi Richtantenne
75' RG6 Kabel
N-Stecker auf F-Buchse Adapter

Kit 314473 -0640
75 Ohm Mastmontage-Panelantenne
40' RG6 Kabel

Kit 314475 – 0630
75 Ohm Breitband Richtantenne
30' RG6 Kabel

Kit 311141 - 0620
75 Ohm Graue Ziegelantenne
20' RG6 Kabel

Kit 301111 – 11140
Yagi Richtantenne
140' RG11 Kabel
N-Stecker auf F-Buchse Adapter

Kit 314473 -1175
75 Ohm Mastmontage-Panelantenne
75' RG11 Kabel

Kit 314475 – 1175
75 Ohm Breitband Richtantenne
75' RG11 Kabel

Kit 311141 - 1120
75 Ohm Graue Ziegelantenne
20' RG11 Kabel

Kit 304421-1120
75 Ohm 4G Rundstrahlantenne
20' RG 11 Kabel

Kit 304421-17410
75 Ohm 4G Rundstrahlantenne
10' RG174 Kabel
*Benötigt möglicherweise separaten Adapter

Kit 304421-0610
75 Ohm 4G Rundstrahlantenne
10' RG6 Kabel

Kit 304421-5810
75 Ohm 4G Rundstrahlantenne
10' RG58 Kabel
*Benötigt möglicherweise separaten Adapter

Technische Daten

Connect RV 65
Modellnummer 460020
FCC ID PWO460020
IC 4726A-460020
Anschlüsse F-Female
Antennenimpedanz 75 Ohms
Frequenz 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Sendeleistung für Einzelmobiltelefon
(Uplink) dBm
700 MHz
Band 17
700 MHz
Band 13
800 MHz
Band 5
1700 MHz
Band 4
1900 MHz
Band 25/2
23.94 24.19 23.49 24.55 23.61
Sendeleistung für Einzelmobiltelefon
(Downlink) dBm
700 MHz Band 17
Band 17
700 MHz Band 13
Band 13
800 MHz
Band 5
2100 MHz
Band 4
1900 MHz
Band 25/2
11.64 11.92 12.1 11.9 9.5
Rauschzahl 5 dB nominal
Isolation > 110 dB
Leistungsanforderungen AC / DC 5V, 4.0A, mit 2.5x5.5mm Klinke

Der Begriff "IC" vor der Funkzertifizierungsnummer bedeutet lediglich, dass die technischen Spezifikationen von Industry Canada erfüllt wurden.
Jeder Signal Booster wird einzeln getestet und werkseitig eingestellt, um die FCC-Konformität zu gewährleisten. Der Signal Booster kann ohne werkseitige Neuprogrammierung oder Deaktivierung der Hardware nicht eingestellt werden. Der Signal Booster verstärkt, aber verändert nicht die ein- und ausgehenden Signale, um nur die Abdeckung autorisierter Frequenzbänder zu erhöhen. Wird der Signal Booster fünf Minuten lang nicht verwendet, reduziert er die Verstärkung, bis ein Signal erkannt wird. Ist ein erkanntes Signal in einem Frequenzband zu hoch, oder erkennt der Signal Booster eine Oszillation, schaltet der Signal Booster die Stromversorgung für dieses Band automatisch ab. Bei einer erkannten Oszillation nimmt der Signal Booster den normalen Betrieb nach mindestens 1 Minute automatisch wieder auf. Nach 5 (fünf) solcher automatischen Neustarts werden problematische Bänder dauerhaft abgeschaltet, bis der Signal Booster manuell neu gestartet wurde, indem die Stromversorgung des Signal Boosters kurzzeitig unterbrochen wird. Rauschleistung, Verstärkung und Linearität werden vom Mikroprozessor des Signal Boosters aufrechterhalten.
Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Änderungen oder Modifikationen, die nicht ausdrücklich von weBoost genehmigt wurden, könnten die Betriebserlaubnis für dieses Gerät erlöschen lassen.

2 JAHRE GARANTIE

weBoost Signalverstärker haben eine Garantie von zwei (2) Jahren auf Material- und/oder Verarbeitungsfehler. Garantiefälle können durch Rücksendung des Produkts direkt an den Wiederverkäufer mit einem datierten Kaufnachweis gelöst werden.
Signalverstärker können auch auf Kosten des Verbrauchers direkt an den Hersteller zurückgesandt werden, zusammen mit einem datierten Kaufnachweis und einer von weBoost bereitgestellten Rücksendenummer (RMA). weBoost wird das Produkt nach eigenem Ermessen entweder reparieren oder ersetzen.
Diese Garantie gilt nicht für Signalverstärker, bei denen weBoost feststellt, dass sie missbräuchlicher Verwendung, unsachgemäßer Behandlung, Vernachlässigung oder unsachgemäßer Handhabung ausgesetzt waren, die physische oder elektronische Eigenschaften verändert oder beschädigt hat.
Ersatzprodukte können überholte weBoost-Produkte umfassen, die neu zertifiziert wurden, um den Produktspezifikationen zu entsprechen.
RMA-Nummern können durch Kontaktaufnahme mit dem Kundendienst erhalten werden.

HAFTUNGSAUSSCHLUSS: Die von weBoost bereitgestellten Informationen gelten als vollständig und korrekt. Es wird jedoch keine Verantwortung von weBoost für geschäftliche oder persönliche Verluste übernommen, die aus der Nutzung entstehen, oder für Patentverletzungen oder andere Rechte Dritter, die sich aus der Nutzung ergeben können.
