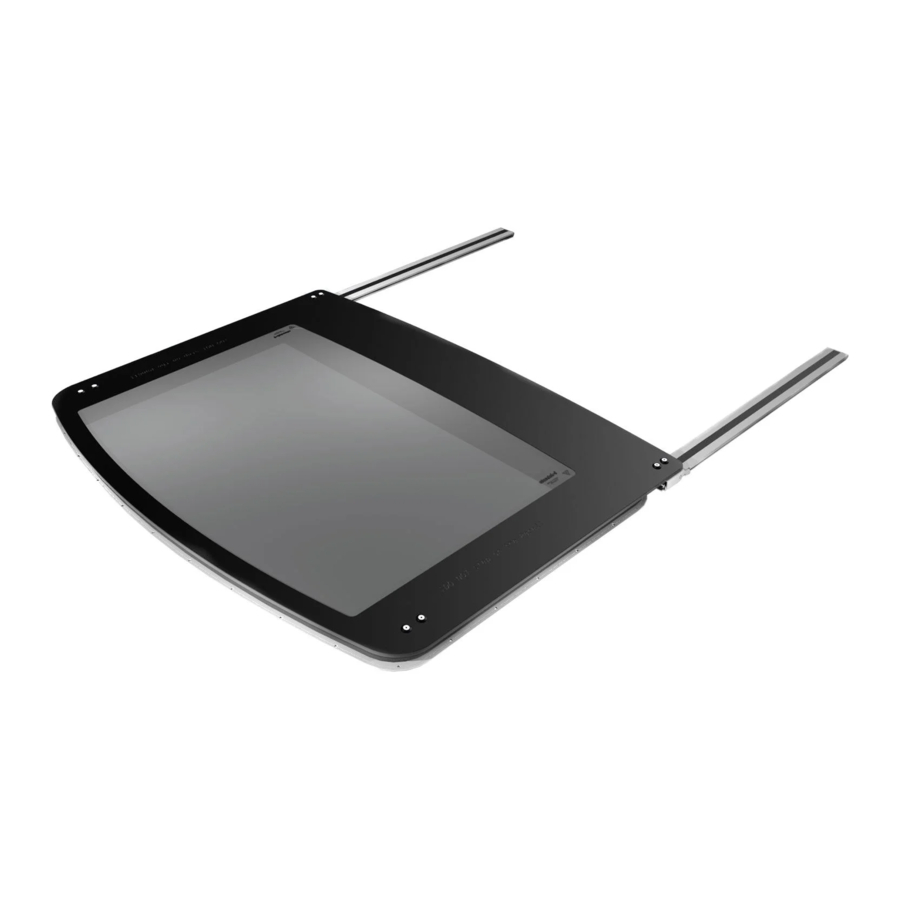

Webasto 40 Series Handbuch

Bedienung

Übersicht

1. Schienen
2. Glasscheibe
3. Schalter
4. Button "close" (Schließen-Taste)
5. Button "open" (Öffnen-Taste)
6. Notschlüssel
7. Motor
8. Führungen

Sicherheitshinweise

• Stellen Sie beim Schließen des Schiebedachs sicher, dass alle Körperteile und/oder Hindernisse vom Öffnungsbereich ferngehalten werden, um Verletzungen zu vermeiden!
• Stellen oder gehen Sie nicht auf dem Dach!
• Verwenden Sie das Dach nicht als Notausstieg! Stellen Sie sicher, dass eine andere Luke für Notfälle zugänglich ist.
• Bewahren Sie den Notschlüssel für den manuellen Betrieb in unmittelbarer Nähe des Daches auf.

ACHTUNG
Mögliche Schäden durch Wetterbedingungen und/oder Geschwindigkeit
Schließen Sie das Dach bei:

• Geschwindigkeiten über 30 Knoten.
• Seegang von mehr als 1 m.
• Windgeschwindigkeiten von mehr als 16 Knoten.

Dachbedienung

HINWEIS
Die Dachbedienung ist nur möglich, wenn die Hauptstromversorgung eingeschaltet ist!

1. Drücken und halten Sie die Taste "open" (Öffnen-Taste) (E). Das Dach wird:

   • weiter öffnen, bis die Taste losgelassen wird.
   • weiter öffnen, bis die maximale offene Position erreicht ist.
2. Drücken und halten Sie die Taste "close" (Schließen-Taste) (D). Das Dach wird:

   • weiter schließen, bis die Taste losgelassen wird.
   • weiter schließen, bis die maximale geschlossene Position erreicht ist.

HINWEIS
Um das Eindringen von Wasser in die Kabine zu vermeiden, entfernen Sie bitte vor dem Betrieb stehendes Wasser von der Glasscheibe.

Wartung

Abb. 4

• Reinigen Sie das Dach regelmäßig.
• Waschen Sie die Glasscheibe mit sauberem Wasser und einem weichen Tuch, einem Fensterleder oder einem Schwamm. Reiben Sie niemals eine trockene Oberfläche. Verwenden Sie beim Reinigen von Glasscheiben keine scheuernden oder aggressiven Lösungen wie Terpentin oder Testbenzin.
• Waschen Sie den Rest des Daches mit warmem Wasser und einem professionellen Reiniger in Marinequalität. Mit sauberem Wasser abspülen.
• Tragen Sie eine dünne Schicht Fett (Isoflex^® Topas L32) auf die Innenseite der Schienen (A) und Führungen (H) auf, um ein reibungsloses Gleiten zu gewährleisten. Erhältlich über Webasto.
• Verwenden Sie niemals:
  • Alkalische Produkte, die Natriumlösungen enthalten;
  • Saure Produkte wie Salzsäure oder phosphorhaltige Produkte;
  • Stahlwolle, Schleifmittel oder Sandpapier;
  • Glasreiniger, die alkalische Substanzen enthalten und Aluminium korrodieren können.

Fehlerbehebung

• Schlechtes Öffnen/Kippen des Daches:
  • Reinigen Sie die Dichtung mit einem milden Reinigungsmittel und wiederholen Sie das Öffnen/Schließen des Daches.
• Schlechte Dachbewegung:
  • Reinigen Sie die Innenseite der Schienen (A) und Führungen (H)
  • Fetten Sie die Innenseite der Schienen und Führungen ein. Siehe Abb. 1, Abb. 4 und Kapitel "Maintenance" (Wartung).
• Wenn das Dach immer noch nicht reibungslos funktioniert, wenden Sie sich bitte an den Bootshersteller für Wartung und/oder Reparatur.
• Bei Bedarf kann das Dach manuell bedient werden.
  Die Antriebswelle des Motors kann mit dem Notschlüssel gedreht werden, um das Dach zu öffnen oder zu schließen. Siehe Abb. 5.
  Abb. 5


Versuchen Sie nicht, das Dach während des manuellen Notbetriebs elektrisch zu bedienen.
Wenn das Dach manuell mit dem Notschlüssel bedient wurde, muss das Steuerungssystem zurückgesetzt werden. Siehe Abschnitt "Reset procedure" (Reset-Verfahren).

Reset-Verfahren

HINWEIS
Stellen Sie vor Beginn des Reset-Verfahrens sicher, dass mindestens 20 A verfügbar sind.

• Drücken und halten Sie die Taste "close" (Schließen-Taste) (D), um das Dach so weit wie möglich nach vorne zu schließen.
• Lassen Sie die Taste "close" (Schließen-Taste) (D) los.
• Innerhalb von 1 Sekunde drücken und halten Sie die Taste "close" (Schließen-Taste) (D).
  Während Sie die Schließen-Taste weiterhin gedrückt halten; nach 10 Sekunden bewegt sich die Glasscheibe in kleinen Schritten, bis sie vollständig geschlossen ist und der Motor ein lautes "click" (Klick)-Geräusch erzeugt.
• Lassen Sie die Taste "close" (Schließen-Taste) (D) los.
  Das System wurde zurückgesetzt.
