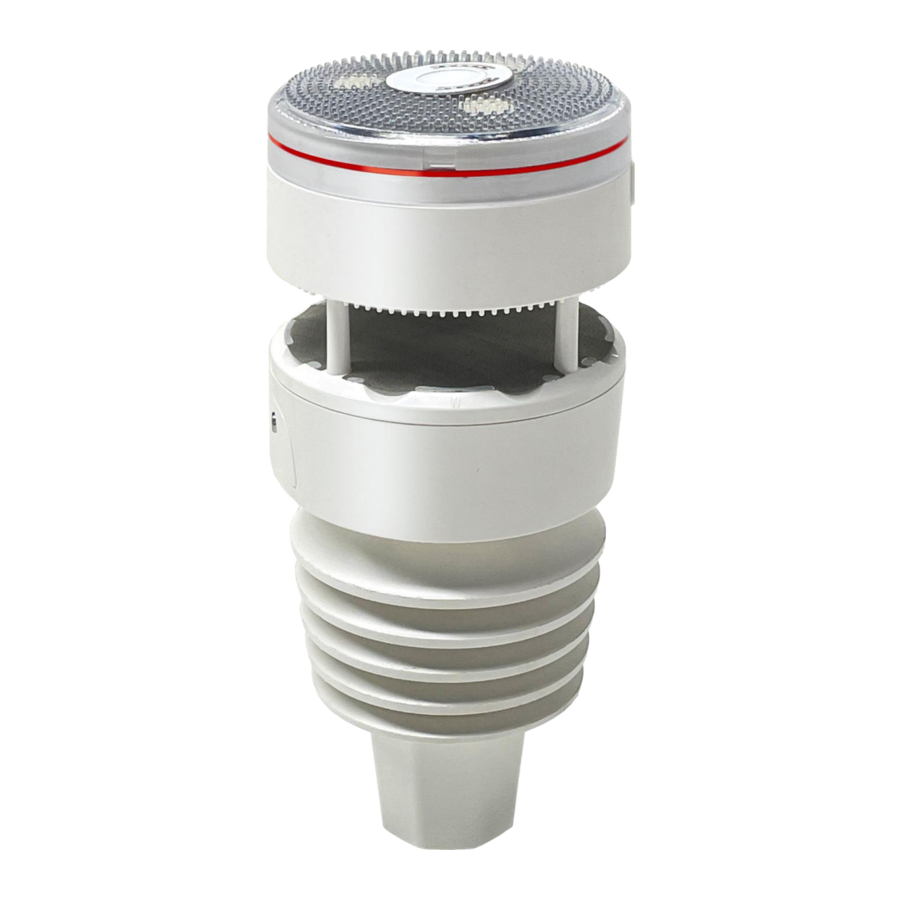

ECOWITT WS90 Handbuch

Einleitung

Dieses Gerät wurde entwickelt, um mehrere Wetterparameter zu messen, darunter Temperatur, Luftfeuchtigkeit, Windgeschwindigkeit, Windrichtung, Niederschlag, UV-Strahlung und Lichtintensität.

Bitte beachten Sie, dass dieser Sensor nicht allein verwendet werden kann. Die Daten können über das Ecowitt Wi-Fi Gateway übertragen oder auf einer Empfängerkonsole (separat erhältlich) angezeigt werden. Sobald die Wi-Fi-Konfiguration abgeschlossen ist, können die Daten in der Ecowitt App oder auf der Empfängerkonsole eingesehen werden. Um eine optimale Produktleistung zu gewährleisten, lesen Sie dieses Handbuch bitte sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Abbildung 1 Ecowitt Ecosystem

Allgemeine Begriffe im Handbuch

Gateway: Auch bekannt als Hub, ist es eine Konsole ohne Display

Receiver: Bezieht sich auf die Konsole.

RF: Funkfrequenz.

Es bezieht sich auf die ISM- und SRD-SubG-Frequenzbänder (Industrial, Scientific and Medical und Short-Range Devices Frequenzbänder unter 1 GHz) für die Kommunikation zwischen der Konsole und ihren Sensoren.

Diese Frequenz ist nicht identisch mit den Arbeitsfrequenzen von 4G-Modems (LTE) oder Wi-Fi (2,4 GHz, 5 GHz). ISM/SRD-Bänder werden durch nationale Vorschriften von 4G-Frequenzen getrennt gehalten, um Interferenzen zu vermeiden. Typische ISM/SRD-Frequenzen sind 915 MHz (Amerika), 868 MHz (Europa), 433 MHz (weltweit), 920 MHz (Japan, Korea)

Gebrauchsanweisung

Lieferumfang

1 x WS90 Wettersensor
1 x Benutzerhandbuch

Größe

Abbildung 2

Übersicht

Abbildung 3 Montagekomponenten des Sensorpakets

Abbildung 4 Cal-Taste & Reset-Taste

Optionales Zubeh**SIGNouml;r (separat erhältlich)

Tabelle 1:

Konfiguration und Montage

Vorbereitungen

1. Verpackung öffnen.
2. Vorbereiten des Empfängers (Gateway oder Konsole) zur Kopplung mit dem WS90.

Inbetriebnahme

Hinweis zur Batterieverwendung

Tabelle 2:

Verwenden Sie einen Schraubendreher, um das Batteriefach zu öffnen und 2 AA-Batterien einzulegen. Die LED auf der Rückseite des Sensors leuchtet 3 Sekunden lang auf und blinkt dann alle 8,8 Sekunden, was anzeigt, dass der Sensor Daten ordnungsgemäß überträgt.

Wenn die LED nicht 3 Sekunden lang aufleuchtet oder nicht wie erwartet blinkt, drücken Sie die "Reset" (Zurücksetzen)-Taste, um den Vorgang neu zu starten und sicherzustellen, dass die LED alle 8,8 Sekunden blinkt.

Abbildung 5 Batterieinstallationsschema

Kopplung mit einem Gateway/einer Konsole

Kompatible Gateways/Konsolen für WS90

Sie müssen dieses Gerät mit dem Ecowitt Wi-Fi Gateway oder den Anzeigekonsolen koppeln, um Daten in Ihrer Ecowitt App anzuzeigen und E-Mail-Benachrichtigungen auf unserem Wetterserver zu erhalten. Kompatible Modelle sind in der folgenden Tabelle aufgeführt.

Tabelle 3:

Name des Konsolenmodells	Bild	Ob die Daten ins Internet hochgeladen werden können	Ob die Daten auf dem Gateway/der Konsole angezeigt werden können
GW1100		√	✘
GW1200		√	✘
GW2000		√	✘
GW3000		√	✘
HP2550		√	√
HP2560		√	√
HP3500		√	√
WN1820/WN1821		√	✘
WN1900/WN1910		√	✘
WN1920/WN1980		√	✘
WS3800		√	√
WS3900/WS3910		√	√
WS6210		√	✘

• Die WN1900/WN1910/WN1920/WN1980 können die Lichtintensitäts- und UV-Daten nicht anzeigen (Upload nicht betroffen).
• Die WN1820/WN1821 zeigen nur die Außentemperatur- und Feuchtigkeitsdaten an (Upload nicht betroffen).

Konfiguration mit Gateway/Konsole

Einzelheiten hierzu entnehmen Sie bitte dem Handbuch des Gateways/der Konsole.
Wenn das Wi-Fi Gateway bereits in Betrieb ist und Sie noch nie zuvor einen Wettersensor eingerichtet haben, erfassen der Sensor und das Wi-Fi Gateway seine Daten automatisch.

Alten Wettersensor ersetzen

Wenn Sie einen neuen WS90-Sensor verwenden möchten, um einen alten Wettersensor (bereits auf einem bestimmten Kanal konfiguriert) zu ersetzen, versuchen Sie bitte Folgendes:

1. Öffnen Sie die Sensor-ID-Seite in der Ecowitt App und finden Sie Ihre alte Sensor-ID.
2. Schalten Sie den alten Sensor aus und schalten Sie den neuen Sensor ein.
3. Klicken Sie auf Re-register (Neu registrieren) auf der Sensor-ID-Seite.

Dann wird der neue Sensor erkannt, und der alte Sensor wird gelöscht.

Online-Daten in der Ecowitt APP anzeigen

Wenn die Wi-Fi-Konfiguration abgeschlossen ist, können Sie die Live-Daten Ihres Wettersensors in der Ecowitt App anzeigen.

Vor der Montage

Bevor Sie den Außensensor an einem dauerhaften Standort montieren, sollten Sie die drahtlose Verbindung des Sensors an einem temporären Standort testen und sicherstellen, dass der Sensor eine gute Verbindung hat, um die Daten in der App oder Konsole anzuzeigen. Gleichzeitig können Sie die verschiedenen Funktionen geschickt nutzen und sich mit der Leistung des Geräts vertraut machen.

Endgültige Montage

Hinweis zur Installation auf der Südhalbkugel:

Das Solarpanel ist rund und richtungsunabhängig, es muss also nicht auf "SOUTH" (SÜDEN) ausgerichtet werden, um die Ladefähigkeit zu gewährleisten.

Vor der Montage

Machen Sie sich mit der unteren Gewindeabdeckung des WS90 vertraut, indem Sie sie sanft nach links und rechts drehen, um zu verstehen, wie sie auf- und zugeschraubt wird.

Einführung des Verlängerungskabels (separat erhältlich)

• Der WS90 verfügt über das Verlängerungskabel zum Anschluss des wasserdichten 12V-Adapters.
• Das Verlängerungskabel kann auch den gesamten Sensor mit Strom versorgen, nicht nur das Eis schmelzen.
• Wenn Sie die externe Heizung nicht verwenden, können Sie das Heizkabel im Pfostenbefestigungsgewinde verstauen. Dies hilft, die Installation ordentlich und sauber zu halten und versehentliche Beschädigungen zu vermeiden.

  Abbildung 6

Mastbefestigung

• Sie können einen Mast (nicht im Lieferumfang enthalten) an einer permanenten Struktur befestigen und dann den Sensor darauf montieren (siehe Abbildung 7 zur Orientierung).
• Das Installationsloch ist für einen Mast mit einem Durchmesser von 1,0 Zoll ausgelegt (Mast nicht im Lieferumfang enthalten).

  Abbildung 7 Montagediagramm des Sensorgehäuses
• Vertikale Ausrichtung
  Stellen Sie sicher, dass das Montagrohr für das Sensorgehäuse aufrecht installiert ist, um eine korrekte vertikale Ausrichtung zu gewährleisten. Passen Sie das Montagrohr bei Bedarf an, um dies zu erreichen.
• Nivellierung des Anemometers
  Stellen Sie sicher, dass der Anemometerkörper waagerecht auf dem Rohr montiert ist. Wenn er nicht waagerecht ist, können die Windrichtungs- und Geschwindigkeitsmesswerte ungenau sein. Passen Sie die Montage bei Bedarf an.

WS90 Sensor korrekt ausrichten

• Wenn Sie sich bezüglich der korrekten Richtung unsicher sind, suchen Sie den Pfeil mit der Bezeichnung "NORTH" (NORDEN) auf der Oberseite des Verbindungsrohrs des Sensorgehäuses.
• Drehen Sie den Sensor, bis dieser Pfeil genau nach NORTH (NORDEN) zeigt. Sie können die Richtung mit einer Kompass-App auf Ihrem Telefon überprüfen.
• Sobald ausgerichtet, schrauben Sie die untere Gewindeabdeckung sicher in NORTH (NORDEN)-Richtung fest, wie in Abbildung 8 gezeigt:

  Abbildung 8

Letzte Schritte

• Bevor Sie die Schrauben festziehen, überprüfen und korrigieren Sie die Nordausrichtung als letzten Installationsschritt.
• Ziehen Sie die Schrauben fest an, aber vermeiden Sie ein Überdrehen. Stellen Sie sicher, dass der Sensor fest sitzt, um starken Winden und Regen standzuhalten, ohne sich zu bewegen.

Funktionen

• Piezoelektrischer Regenmesser;
• Ultraschall-Anemometer (Startwindgeschwindigkeit 0,5m/s);
• Außentemperatur und Luftfeuchtigkeit;
• Solare Lichtintensität und UV-Index;
• Wasserdicht IPX5;
• Heizung und zusätzliche Stromversorgung;

Spezifikationen

Tabelle 4:

Hinweis:

• Die Windgeschwindigkeit wird alle 2 Sekunden erfasst.
• Der Windgeschwindigkeitswert ist ein Echtzeitwert (die neuesten Messdaten werden an den Empfänger gemeldet).
• Der Böenwert ist die maximale Windgeschwindigkeit der letzten 28 Sekunden.
• Wenn die Windgeschwindigkeit unter 5m/s liegt, erhöht sich die Streuung der Windrichtung.
• Die primäre Stromquelle für den Sensor ist das Solarpanel. Wenn die verfügbare Solarenergie (Licht über einen längeren Zeitraum) nicht ausreicht, werden die Batterien verwendet.

Kalibrierung und Wartung

Über die tägliche Niederschlagsabweichung

Abbildung 9 Tägliche Niederschlagsabweichung für WH40 und WS90

Die tägliche Niederschlagsabweichung des WS90 ist langfristig sehr gering, kann aber unter bestimmten Bedingungen größer sein: Da die Größe der Regentropfen und die Windgeschwindigkeit unterschiedliche Auswirkungen auf die Sensorausgabe haben können, führt dies zu dieser Varianz.

Das WS90-Produkt leidet unter dieser Unvollkommenheit. Wenn Sie sehr hohe Anforderungen an die Genauigkeit der Niederschlagsdaten stellen, empfehlen wir Ihnen, den WH40 zu kaufen und ihn zusammen mit dem WS90 zu verwenden. Wenn keine präzisen Anforderungen an die Daten jedes Regens bestehen, ist der WS90 völlig ausreichend: Schließlich funktioniert das Gerät nach längerer Betriebszeit gut.

Wie man den WS90 kalibriert

Stellen Sie sicher, dass der WS90 mit dem Gateway/der Konsole gekoppelt ist. Stellen Sie sicher, dass Ihr mobiles Gerät und das Gateway/die Konsole mit demselben Wi-Fi-Netzwerk verbunden sind.

Kalibrierung eines bestimmten Parameters

Wenn Sie Daten von einer relativ genauen Wetterstation haben, können Sie diese Daten zur Kalibrierung verwenden. Die Innentemperatur dient in Abbildung 10 als Beispiel.

1. Öffnen Sie die Ecowitt App. Klicken Sie auf "..." in der oberen rechten Ecke und wählen Sie "Calibration" (Kalibrierung).
2. Berechnen Sie die Datenabweichung zwischen der genauen Wetterstation und dem Ecowitt Sensor.
3. Tragen Sie den in Schritt 3 ermittelten Offset ein, klicken Sie auf Speichern.

   Abbildung 10

Regensensorkalibrierung

Der WS90 ist mit einem haptischen Regensensor ausgestattet, und das System bietet eine Methode, mit der Benutzer die Genauigkeit des Regensensors selbst kalibrieren können. Um eine ordnungsgemäße Kalibrierung durchzuführen, befolgen Sie bitte diese Schritte:

1. Referenzgerät vorbereiten
   Ein Referenzgerät ist erforderlich, um Niederschlagswerte aufzuzeichnen, und es ist auch entscheidend, die Fähigkeit zu haben, Regenraten aufzuzeichnen. Hierfür kann der WH40 Regensensor als Referenzgerät verwendet werden.

   Abbildung 11 Aufgezeichnete Niederschlagswerte für WH40 und WS90
2. Regenverstärkungsparameter verstehen
   Es gibt fünf Regenverstärkungsparameter, die eingestellt werden können: Piezo Rain1 bis Rain5. Es wird empfohlen, Rain1 unverändert zu lassen, es sei denn, Sie können bestätigen, dass es konsistent die gleichen Ergebnisse liefert, wonach Sie es anpassen können.
3. Niederschlagsdaten aufzeichnen und berechnen
   Zum Beispiel: Angenommen, wir stellen die Regenverstärkung für Rain4 auf 6/7,5 = 0,8 ein. Zur einfacheren Handhabung können Sie Rain2, Rain3 und Rain5 vorübergehend ebenfalls auf 0,8 einstellen.
   Nur wenn unterschiedliche Regenraten aufgezeichnet werden, sollten Sie den WS90-Niederschlagswert durch 0,8 teilen, um einen Niederschlagswert von 1,0 zu erhalten. Berechnen Sie dann neu (Referenzwert/WS90/0,8) und tragen Sie die entsprechenden Regenverstärkungseinstellungen präzise ein.

   Abbildung 12 Fünf Regenverstärkungsparameter einstellen

Durch Befolgen dieser Schritte können Sie den Regensensor des WS90 genauer kalibrieren.

Windgeschwindigkeit 0-Kalibrierung

Die Windgeschwindigkeit muss nach dem Firmware-Upgrade neu genullt werden (die Null-Basislinie festlegen)

Verwenden Sie einen Ventilator, um zu testen, ob die Windgeschwindigkeit aus allen Winkeln reagiert!

1. Führen Sie die Kalibrierung in einem windstillen Raum durch. Decken Sie den oberen Bereich und den Windgeschwindigkeitssensorbereich des WS90 mit einem weichen Tuch ab.
   • Halten Sie die CAL-Taste 3 Sekunden lang gedrückt, bis die LED 5 Sekunden lang leuchtet und zu blinken beginnt.
   • Warten Sie, bis die LED erlischt, was anzeigt, dass die Windgeschwindigkeitskalibrierung abgeschlossen und die Rückstellung auf die Null-Basislinie erfolgt ist.

     Abbildung 13

LED-Blinken verwalten

Für manche ist das Blinken der LED störend.

• Um das Blinken der LED zu stoppen, drücken Sie die CAL-Taste dreimal kurz hintereinander und lassen Sie sie wieder los.
• Um die LED-Lichtfunktion neu zu starten, drücken Sie die CAL-Taste erneut dreimal.

Garantie

Abbildung 14

Hinweis: Sensorschäden, die auf fehlenden Erdungsschutz gegen Blitzschlag und ESD-Entladung zurückzuführen sind, sind nicht von der Garantie abgedeckt.

Wir gewähren eine 2-jährige eingeschränkte Garantie.

Pflege und Wartung

Wenn Batterien unterschiedlicher Marken oder Typen zusammen oder neue und alte Batterien zusammen verwendet werden, können einige Batterien aufgrund eines Unterschieds in Spannung oder Kapazität überentladen werden. Dies kann zu Entgasung, Auslaufen und Bruch führen und Personenschäden verursachen.

• Mischen Sie keine Alkali-, Lithium-, Standard- oder wiederaufladbaren Batterien.
• Kaufen Sie immer die richtige Größe und Qualität der Batterie, die für den beabsichtigten Verwendungszweck am besten geeignet ist.
• Ersetzen Sie immer den gesamten Satz Batterien auf einmal und achten Sie darauf, alte und neue Batterien oder Batterien unterschiedlicher Typen nicht zu mischen.
• Reinigen Sie die Batteriekontakte und die des Geräts vor dem Einlegen der Batterien.
• Stellen Sie sicher, dass die Batterien polaritätsgerecht (+ und -) eingelegt werden.
• Entfernen Sie Batterien aus Produkten während längerer Nichtbenutzung. Auslaufende Batterien können Korrosion und Schäden an diesem Produkt verursachen.
• Verbrauchte Batterien umgehend entfernen.
• Für das Recycling und die Entsorgung von Batterien sowie zum Schutz der Umwelt informieren Sie sich bitte im Internet oder in Ihrem lokalen Telefonbuch über örtliche Recyclingzentren und/oder befolgen Sie die örtlichen Vorschriften.

Das mitgelieferte Solarpanel lädt einen Superkondensator am WS90. Unter normalen Bedingungen (solare Lichtintensität über 20klux und länger als 4 Stunden) sollte die Spitzenspannung des Superkondensators, die auf der Batterieanzeige Ihres Dashboards angezeigt wird, über 3,5 V und unter 5,5 V liegen. Wenn sie 2,5 V nicht überschreitet, überprüfen Sie bitte den oberen Teil Ihres WS90 und stellen Sie sicher, dass er frei von Staub ist. Verwenden Sie eine Bürste, um die Oberfläche für eine höhere Solarladeeffizienz zu reinigen.

Abbildung 15

Kontaktieren Sie uns

Kundendienst

Probleme mit der Bestellung:
Sollten Sie fehlende oder falsche Lieferungen von gekauften Ecowitt-Produkten feststellen, wenden Sie sich bitte an den Kundenservice der jeweiligen Plattform des Geschäfts, in dem Sie das Produkt erworben haben, um Unterstützung zu erhalten.

Anfragen zur Nutzung:
Unser Produkt wird kontinuierlich weiterentwickelt und verbessert, insbesondere Online-Dienste und zugehörige Anwendungen. Um das neueste Handbuch herunterzuladen, zusätzliche Hilfe zu erhalten und bei allen Fragen zur Produktnutzung können Sie sich gerne an unser Kundensupport-Team unter support@ecowitt.com wenden. Wir sind bestrebt, Ihnen Unterstützung zu bieten und alle Ihre Anliegen zu lösen.

Bleiben Sie in Kontakt

Stellen Sie Fragen, schauen Sie sich Einrichtungsvideos an und geben Sie Feedback über unsere Social-Media-Kanäle. Folgen Sie Ecowitt auf Discord, YouTube, Facebook und Twitter.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
