Vortex PRO Handbuch

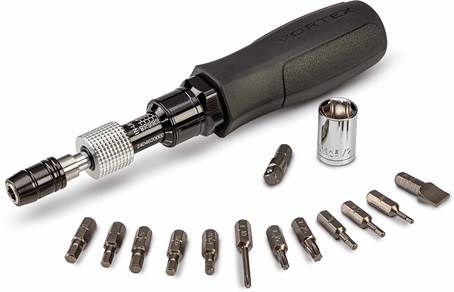

LIEFERUMFANG

FUNKTIONIERT MIT JEDEM 1/4"-BIT

Die Abbildungen dienen nur zur Veranschaulichung. Das Produkt kann geringfügig von der Abbildung abweichen.

PRO DREHMOMENTSCHLÜSSEL

PRO DREHMOMENT. NICHTS MEHR. NICHTS WENIGER.

BEDIENUNG

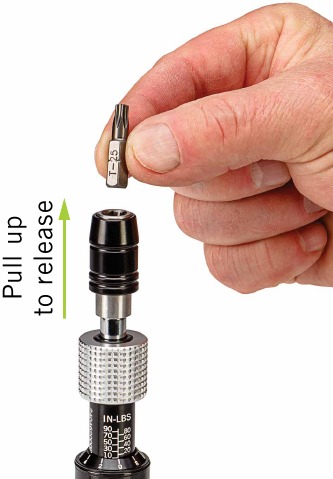

Bit einsetzen/entfernen

1. 1. Bit einsetzen
   Drücken Sie den Bit in die Bithalterung, um ihn zu arretieren.
2. 2. Bit entfernen
   Ziehen Sie die Bithalterungshülse nach oben, um den Bit zu lösen.


Steckschlüssel einsetzen/entfernen

1. 1. Steckschlüsseladapter einsetzen
   Drücken Sie den Steckschlüsseladapter in die Bithalterung, um ihn zu arretieren.
2. 2. Steckschlüssel am Steckschlüsseladapter anbringen
   Drücken Sie den Steckschlüssel auf den Steckschlüsseladapter.
3. 3. Steckschlüssel entfernen
   Ziehen Sie den Steckschlüssel nach oben, um ihn vom Steckschlüsseladapter zu lösen.
4. 4. Steckschlüsseladapter entfernen
   Ziehen Sie die Bithalterungshülse nach oben, um den Steckschlüsseladapter zu entfernen.

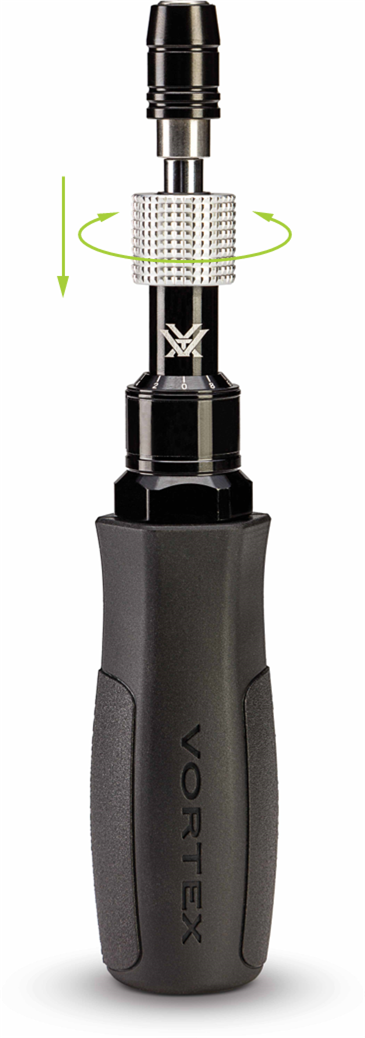

Drehmomenteinstellung anpassen

1. 1. Drehmomentskala entsperren Drücken Sie den Einstellring nach unten, um die Einstellung der Drehmomentskala zu entsperren. Halten Sie den Einstellring gedrückt und drehen Sie die Drehmomentskala, bis Sie die gewünschte Drehmomenteinstellung erreicht haben und die Skalen ausgerichtet sind.

   • Gegen den Uhrzeigersinn erhöht das Drehmoment.
   • Im Uhrzeigersinn verringert das Drehmoment.
2. 2. Drehmomentskala sperren
   Durch Loslassen des Einstellrings wird Ihre Drehmomenteinstellung arretiert.

WARTUNG

• Dies ist ein Präzisionsinstrument und sollte sorgfältig behandelt und gelagert werden. Werfen Sie es nicht und verwenden Sie es nicht als Hammer.
• Ihr Drehmomentschlüssel ist lebenslang geschmiert, und Sie sollten kein Öl oder Schmiermittel hinzufügen. Die einzige Ausnahme ist der Ratschenkopf, der bei Bedarf für einen reibungslosen Betrieb geschmiert werden kann.
• Wie bei allen Präzisionsmessinstrumenten wird empfohlen, dieses Instrument unter normalen Umständen einmal jährlich kalibrieren zu lassen, um die Genauigkeit zu gewährleisten. Für Unterstützung kontaktieren Sie uns bitte unter der unten angegebenen Nummer.
• Bewahren Sie diesen Drehmomentschlüssel immer in seinem Etui auf, um ihn vor Schmutz und Feuchtigkeit zu schützen.
• Demontieren Sie den Drehmomentschlüssel niemals selbst.
  Sollte eine Wartung erforderlich sein, kontaktieren Sie uns bitte unter:
  1-800-4VORTEX (1-800-486-7839).

VIP GARANTIE

Lebenslange Garantie.

Erfahren Sie mehr unter VortexOptics.com

service@VortexOptics.com

1-800-4VORTEX

SICHERHEITSHINWEISE

ES BESTEHT DIE GEFAHR VON UMHERFLIEGENDEN TEILCHEN.

• Die Verwendung beschädigter Handwerkzeuge, Steckschlüssel, Verlängerungen oder Zubehörteile kann zu Verletzungen führen.
• Schlagen Sie mit diesem Drehmomentschlüssel auf nichts ein und verwenden Sie ihn nicht als Hammer.
• Ein unsachgemäß kalibrierter Drehmomentschlüssel kann zu Schäden an Teilen oder Werkzeugen führen.
• Verwenden Sie keine Verlängerungen am Griff, da dies den Drehmomentschlüssel beschädigen kann.
• Um genaue Drehmomentmesswerte zu gewährleisten, halten Sie den Drehmomentschlüssel rechtwinklig zum Schraubenkopf.
• Der Griff ist nicht isoliert; verwenden Sie diesen Drehmomentschlüssel nicht an stromführenden oder Hochspannungskreisen.

TRAGEN SIE BEI DER VERWENDUNG VON HANDWERKZEUGEN IMMER EINEN AUGENSCHUTZ. VERLETZUNGEN KÖNNEN DURCH STROMSCHLAG ENTSTEHEN.
