UeeVii CPE450 Handbuch

Grundeinstellungen

Hinweis: Wenn Sie eine nicht-technische Person sind, lesen Sie nur die Grundeinstellungen.

Einführung

UeeVii CPE450 ist ein drahtloses 5,8G-Übertragungsgerät für große Entfernungen. Es nutzt drahtlose Kommunikationstechnologie, um Netzwerkdaten über die Luft als Medium zu übertragen und eine Langstrecken-Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Verbindung herzustellen. Die arbeitende Datenverbindungsschicht realisiert die Verbindung von lokalen Netzwerken. Die Übertragungsdistanz kann bis zu 3 km betragen.
Die CPE450 Video-Bridge-Übertragung besteht normalerweise aus zwei Geräten, die jeweils im AP- und Client-Modus arbeiten. Auf der Client-Seite (Empfangsseite) wird die CPE mit einer IP-Kamera verbunden, auf der AP-Seite (Sendeseite) wird die CPE mit einem Videorekorder verbunden. Der AP kann drahtlose Daten von mehreren Clients empfangen, und es ist einfach und bequem für die zentrale Verwaltung der entfernten Geräte.
CPE wird häufig auf Autobahnen, bei der Überwachung von Stauseen und Flüssen, in Aufzugsüberwachungssystemen, Kranüberwachungssystemen auf Baustellen, Hafenüberwachungssystemen, Überwachungssystemen für die Meereszucht usw. eingesetzt.
Punkt-zu-Punkt-Erweiterung der Netzwerk-WLAN-Reichweite, Erweiterung des Netzwerks im Haus auf Ihre Scheune, Garage, Kirche, Lagerhalle und sogar das Haus des Nachbarn durch drahtlose Bridge-Signalübertragung. Keine Notwendigkeit, ein neues Modem zu installieren und monatlich dafür zu bezahlen, was Ihnen Geld spart.

Merkmale

1. Drahtlose 5,8G-Übertragungsbrücke für große Entfernungen.
2. Unterstützt Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Modus.
3. 14dBi Hochleistungsantenne, automatische Leistungsanpassung.
4. Übertragungsdistanz bis zu 3 km (barrierefrei).
5. WDS-Netzwerkmodus, Dual-Kompatibilität für Video- und Datennetzwerke.
6. Wählen zur Kopplung von Sender und Empfänger.
7. Unterstützt den Zugriff und die Modifizierung des Geräts über den PC-Browser.
8. 24V~48V PoE-Stromversorgung, effiziente Energieeinsparung.

Lieferumfang

2 * CPE450 Wireless Bridge
2 * POE-Adapter (24V)
2 * Netzwerkkabel
2 * Metallbügel
1 * Benutzerhandbuch

Details

Teilebeschreibung

PoE-Stromversorgung

Die drahtlose Bridge verwendet eine PoE-Stromversorgung, die einfach zu installieren und zu verwalten ist und dabei Kosten spart.

1. Der LAN-Port der PoE-Stromversorgung wird mit dem PC, Router und Switch verbunden.
2. Bereiten Sie je nach Bedarf ein ausreichend langes Netzwerkkabel (Empfehlung: innerhalb von 20 Metern, mindestens Cat 5e oder höher) vor, um die drahtlose Bridge und die PoE-Stromversorgung zu verbinden. Der PoE-Port der PoE-Stromversorgung wird mit dem LAN/PoE-Port der drahtlosen Bridge verbunden.
3. Es muss die mitgelieferte 24V~48V PoE-Stromversorgung verwendet werden, die auch 48V PoE-Injektor- und 48V PoE-Switch-Stromversorgung unterstützt (übertragbare Daten). Eine 12V~1A DC-Stromversorgung wird unterstützt, ist aber nicht im Lieferumfang enthalten.

Verbindungsmethode

1. Drahtloses Netzwerksignal übertragen
   Digitale Bridge-A Master-Modus

   Digitale Bridge-B Slave-Modus

2. Übertragung von Videosignalen
   Digitale Bridge-A Master-Modus

   Digitale Bridge-B Slave-Modus


Anleitung zur Kanalauswahl-Kopplung

1. Punkt-zu-Punkt-Kopplungsschritte:
   1. Schalten Sie eine Einheit auf A (Master Bridge) und eine Einheit auf B (Slave Bridge);
   2. Verbinden Sie den POE-Adapter mit jeder Einheit mithilfe des Ethernet-Kabels und stecken Sie den POE-Adapter ein;
   3. Warten Sie, bis die Geräte hochgefahren sind, ca. 2 Min.;
   4. Verwenden Sie die kleine Reset-Taste, um durchzuklicken, bis Sie einen Kanal mit einem Buchstaben erhalten. 1,2,3,..., A,B,C,...,F, hier wurde C verwendet;
   5. Führen Sie dann dasselbe an der anderen Einheit durch. Beide Einheiten müssen auf demselben Kanal sein;
   6. Warten Sie 2-5 Minuten, bis die Kopplung abgeschlossen ist. Wenn die Ziffer der Digitalanzeige durchgehend leuchtet und die Signallampe an der Seite angeht, bedeutet dies, dass die Kopplung erfolgreich war;
   7. Schließen Sie schließlich andere Geräte (Router, PC, Switch) an und installieren Sie diese am Zielort.
2. Punkt-zu-Mehrpunkt-Kopplungsschritte:
   z.B. 1 Master Bridge mit 3 Slave Bridges
   1. Schalten Sie eine Einheit auf A (Master Bridge) und 3 Einheiten auf B (Slave Bridge);
   2. Verbinden Sie den POE-Adapter mit jeder Einheit mithilfe des Ethernet-Kabels und stecken Sie den POE-Adapter ein;
   3. Warten Sie, bis die Geräte hochgefahren sind, ca. 2 Min.;
   4. Verwenden Sie die kleine Reset-Taste, um durchzuklicken, bis Sie einen Kanal mit einem Buchstaben erhalten. 1,2,3,..., A,B,C,...,F, hier wurde C verwendet;
   5. Führen Sie dann dasselbe an den anderen 3 Einheiten durch. 4 Einheiten müssen auf demselben Kanal sein;
   6. Warten Sie 2-5 Minuten, bis die Kopplung abgeschlossen ist. Wenn die Ziffer der Digitalanzeige durchgehend leuchtet und die Signallampe an der Seite angeht, bedeutet dies, dass die Kopplung erfolgreich war;
   7. Schließen Sie schließlich andere Geräte (Router, PC, Switch) an und installieren Sie diese am Zielort.

Installation

1. Platzieren Sie die CPE an der ausgewählten Position und richten Sie die Vorderseite der CPE ungefähr in die gewählte Richtung aus. Befestigen Sie die CPE dann mit Kabelbindern, die Halterung ist nicht im Lieferumfang enthalten. Empfohlene UeeVii Universalhalterung (ASIN: B09Y56M6Z9).
2. Bitte bereiten Sie ein ausreichend langes Netzwerkkabel vor, um den PoE-Adapter und die CPE zu verbinden. Das Netzwerkkabel wird an den LAN-Port der CPE angeschlossen und das andere Ende an den PoE-Port des PoE-Adapters. Es wird empfohlen, ein abgeschirmtes Netzwerkkabel der Kategorie 5e (oder höher) mit Erdungskabel zu verwenden.
3. Verbinden Sie den PoE-Port des PoE-Adapters mit der CPE und den LAN-Port mit Kamera, PC, Router oder Switch gemäß der Netzwerktopologie. Die Aufgabe von PoE ist es, die CPE mit Strom und Datenübertragung zu versorgen.
4. Der LAN-Port am PoE-Adapter der Master-CPE wird mit dem Internet oder Monitoren verbunden, während der LAN-Port am PoE-Adapter der Slave-CPE mit Kameras, Routern oder anderen Geräten verbunden wird.

WLAN-Funktion

1. Die WLAN-Funktion ist für die Master-Bridge standardmäßig aktiviert.
   WiFi SSID: CPE5G-5GXXX
   WiFi PWD: zllinkcpe123456XXX
   XXX steht für verschiedene Kanäle, bitte beachten Sie die Vergleichstabelle im Benutzerhandbuch.
2. Sie können über Ihren Computer auf die drahtlose Bridge zugreifen, um die SSID und ein neues WLAN-Passwort einzustellen. Bitte beachten Sie den Abschnitt zu den erweiterten Einstellungen.

Topologie-Diagramm Anwendungsfälle

Fall 1: Punkt-zu-Punkt-Erweiterung der WLAN-Reichweite
geeignet zur Netzwerkerweiterung auf Nebengebäude wie Garagen, Geschäfte, Scheunen usw.

Fall 2: Punkt-zu-Punkt-Erweiterung der Reichweite von Überwachungskameras

Fall 3: Punkt-zu-Mehrpunkt-Erweiterung der Reichweite von Überwachungskameras

Fall 4: Punkt-zu-Punkt-Erweiterung der Reichweite von Überwachungskameras

Fall 5: Betrieb mit Starlink

Fall 6: Repeater-Modus zur Umgehung von Hindernissen bei der Übertragung
A1 und B2 sind durch Berge blockiert und können nicht direkt übertragen. Sie können über 2 Bridge-Paare weitergeleitet werden.

Erweiterte Einstellungen

Hinweis: Sie können die Wireless Bridge ohne erweiterte Einstellungen betreiben

Computer und Stromversorgung verbinden

Um auf die Wireless Bridge zuzugreifen, verbinden Sie das CPE mit dem Computer.
Beachten Sie die Abbildung links, um das CPE über einen PoE-Adapter und ein Ethernet-Kabel mit dem Computer zu verbinden.

So ändern Sie Ihre IP-Adresse unter Windows

1. Ändern Sie die IP-Adresse Ihres Computers, sodass die IP-Adresse Ihres Computers und die IP-Adresse der Bridge im selben Netzwerksegment (LAN) liegen, damit Sie darauf zugreifen können.

   1. Suchen und öffnen Sie das "Open Network and Sharing Center" (Netzwerk- und Freigabecenter öffnen) auf Ihrem Computer.
      Tipp: Klicken Sie auf das Netzwerksymbol in der unteren rechten Ecke des Computers.
   2. Suchen und öffnen Sie die "Change adapter settings" (Adaptereinstellungen ändern), wählen Sie "Local Area Connection" (Lokale Verbindung) aus und klicken Sie mit der rechten Maustaste, um die Netzwerkeigenschaften zu öffnen. Beachten Sie die Abbildung oben, um sie zu öffnen.
   3. Suchen Sie und doppelklicken Sie, um das "Internet Protocol Version 4( TCP/IPv4)" (Internetprotokoll Version 4 (TCP/IPv4)) zu öffnen, wählen Sie "Use the following IP address" (Folgende IP-Adresse verwenden) und geben Sie IP-Adresse, Subnetzmaske, Standard-Gateway und bevorzugten DNS-Server ein.
2. Ändern Sie die IP-Adresse Ihres Computers auf 192.168.255.xxx (192.168.255.xxx darf nicht dieselbe wie die IP des CPE sein), dann ist die einzugebende IP-Adresse 192.168.255.xxx, die Subnetzmaske ist 255.255.255.0 (automatische Füllung), das Standard-Gateway ist 192.168.255.xxx, der bevorzugte DNS-Server 192.168.255.xxx. Sie können 192.168.255.105 (xxx=2) wie in der Referenzabbildung verwenden.

3. Auf dem Anmeldebildschirm ist der Standard-Benutzername und das Anmelde-Kennwort der Wireless Bridge "admin" (admin), geben Sie einfach das Kennwort ein, um sich anzumelden.
   Hinweis: "admin" (admin) ist nicht das Kennwort der WiFi SSID, es ist lediglich das Kennwort für den WEB-Zugriff.
4. Anmeldung erfolgreich, gehen Sie zu den Einstellungen.


So ändern Sie Ihre IP-Adresse auf dem Mac

1. Klicken Sie auf das Apple-Symbol in der oberen linken Ecke des Bildschirms und wählen Sie "System Preferences" (Systemeinstellungen).

2. Klicken Sie auf "Network" (Netzwerk).

3. Klicken Sie links auf Ihr aktuelles Netzwerk und dann unten rechts im Fenster auf "Advanced" (Erweitert).

4. Klicken Sie auf den Tab "TCP/IP".

5. Klicken Sie auf das Dropdown-Menü neben "Configure IPv6" (IPv6 konfigurieren) (oder IPv4) und wählen Sie "Manually" (Manuell).

6. Geben Sie die IP-Adresse ein, die Sie verwenden möchten (geben Sie 192.168.255.6 ein; Router 192.168.255.1), und klicken Sie auf "OK" (OK).

7. Überprüfen Sie, ob Ihre neue lokale IP-Adresse angezeigt wird, und klicken Sie auf "Apply" (Anwenden).


WiFi SSID ausblenden

Wählen Sie in den Wireless-Einstellungen "Hidden" (Versteckt) aus und klicken Sie abschließend auf "Apply" (Anwenden), um die Einstellung abzuschließen.

Einstellungsoptionen (optional)

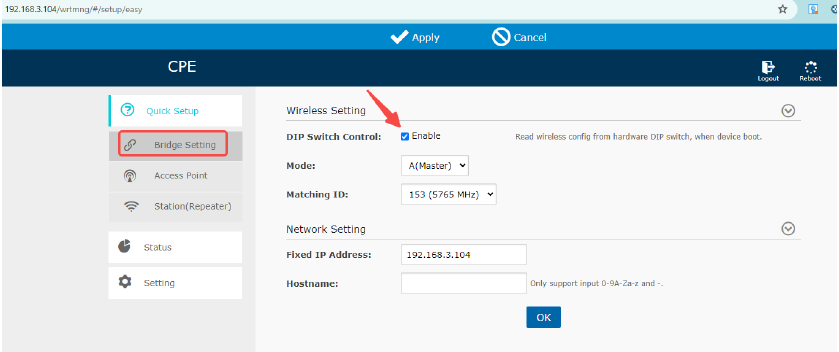

1. DIP-Schalter-Funktion

   Die Funktion des DIP-Schalters besteht darin, die Kopplung durch Wählen des digitalen Schalters zu steuern, was die Kopplung vereinfacht;
   Wenn der DIP-Schalter eingeschaltet ist, kann die Kopplung durch Wählen erfolgen, aber alle geänderten Wireless-Bridge-Parameter können beim Ausschalten oder Neustarten nicht gespeichert werden, und die Standardparameter müssen verwendet werden;
   Wenn der DIP-Schalter ausgeschaltet ist, kann die Kopplung nicht durch Code-Wählen erfolgen, und die "RST" (RST)-Tasten werden deaktiviert. Die geänderten Wireless-Bridge-Parameter können jedoch beim Ausschalten und Neustarten gespeichert werden. Die neue Kopplungsmethode finden Sie im Abschnitt "Modify SSID & Password and Re-pair" (SSID & Passwort ändern und neu koppeln).
   Sowohl die Master Bridge als auch die Slave Bridge müssen den DIP-Schalter ausschalten, bevor die Parameter geändert werden.
   Wenn Sie den DIP-Schalter ausschalten, zeigt die Digitalanzeige unten an der Wireless Bridge eine halbe "0" an, was normal ist. Wie unten gezeigt:

2. Bridge-Modus ändern
   In "Quick Setup" (Schnelleinrichtung) > "Bridge Setting" (Bridge-Einstellung) > "Mode" (Modus) ändern Sie den Modus auf A ("Master" (Master)) oder B ("Slave" (Slave)). Eines der beiden Bridges muss A ("Master" (Master)) und das andere B ("Slave" (Slave)) sein, um gekoppelt werden zu können.

3. Matching-ID ändern
   Ändern Sie die ID (Kanal) in "Quick Setup" (Schnelleinrichtung) > "Bridge Setting" (Bridge-Einstellung) > "Matching ID" (Matching-ID). Die beiden Bridges müssen dieselbe ID (Kanal) einstellen, um gekoppelt zu werden, andernfalls können sie nicht gekoppelt werden.

4. IP-Adresse ändern
   Geben Sie die benutzerdefinierte IP-Adresse unter "Quick Setup" (Schnelleinrichtung) > "Bridge Setting" (Bridge-Einstellung) > "Fixed IP Address" (Feste IP-Adresse) ein. Sie müssen die IP-Adressen der beiden Wireless Bridges im selben Netzwerksegment ändern. Zum Beispiel wird die Hauptnetzwerk-Bridge auf 192.168.3.104 und die Slave-Netzwerk-Bridge auf 192.168.3.204 geändert.

5. SSID & Passwort ändern und neu koppeln
   1. Besuchen Sie die Verwaltungsseite der Master Bridge und schalten Sie den DIP-Schalter aus. Nachdem er ausgeschaltet wurde, können Sie die Taste nicht mehr verwenden, um die Nummer zu ändern. Entfernen Sie das Häkchen und klicken Sie auf "OK" (OK), um zu speichern.

   2. In "Setting" (Einstellungen) > "Wireless" (Drahtlos) > "Virtual Interface(phy0/wlan0) Settings" (Einstellungen der virtuellen Schnittstelle (phy0/wlan0)) ändern Sie den "Name (SSID)" (Name (SSID)) und das "Password" (Passwort). Sie können andere Optionen leer lassen. Klicken Sie oben auf "Apply" (Anwenden), um die Einstellungen abzuschließen.
      Hinweis: Die SSID der Master Bridge kann nicht ausgeblendet werden, da die Slave Bridge sonst nicht gescannt werden kann.

   3. Zu diesem Zeitpunkt verlieren die beiden Bridges ihre Kopplung (die Signalindikatoren an der Seite der beiden Bridges erlöschen). Sie müssen sie gemäß den folgenden Schritten neu koppeln.
      Hinweis: Warten Sie eine Minute. Nach dem Aktualisieren der Seite können Sie möglicherweise nicht mehr darauf zugreifen, da die beiden Wireless Bridges nicht gekoppelt sind. Wenn der Computer über Kabel mit der Slave Bridge verbunden ist, können Sie nicht auf die Master Bridge zugreifen, aber Sie können auf die Slave Bridge zugreifen; wenn Sie zu diesem Zeitpunkt auf die Master-Netzwerk-Bridge zugreifen müssen, benötigen Sie einen Computer mit Kabelverbindung zur Master-Netzwerk-Bridge.

   4. Besuchen Sie die Verwaltungsseite der Slave Bridge und schalten Sie den DIP-Schalter aus. Nachdem er ausgeschaltet wurde, können Sie die Taste nicht mehr verwenden, um die Nummer zu ändern. Entfernen Sie das Häkchen und klicken Sie auf "OK" (OK), um zu speichern.

   5. In "Setting" (Einstellungen) > "Wireless" (Drahtlos) > "Virtual Interface(phy0/wlan0) Settings(Station)" (Einstellungen der virtuellen Schnittstelle (phy0/wlan0) (Station)) suchen Sie "Name(SSID)" (Name (SSID)) und klicken Sie auf die Schaltfläche "SCAN" (Scannen).

   6. Auf der Seite mit den Scanergebnissen finden Sie den für die Master Bridge eingestellten Namen (SSID), der in der Legende "Master_CPE450" (Master_CPE450) lautet. Klicken Sie auf die "" Schaltfläche, um diese Master Bridge auszuwählen.

   7. Geben Sie das für die Haupt-Bridge festgelegte Passwort ein. Die Legende ist "CPE450666" (CPE450666). Klicken Sie oben auf die Schaltfläche "Apply" (Anwenden), um zu speichern, und die Kopplung wird automatisch durchgeführt.

   8. Warten Sie 1 Minute und überprüfen Sie, ob die Signalindikatoren an den Seiten der beiden Bridges leuchten, was bedeutet, dass die Kopplung erfolgreich war.

Digital- & IP- **SIGN WLAN-Zuordnungstabelle

Anhand dieser Tabelle können Sie die SSID und das Passwort überprüfen.

Spezifikationen

Fehlerbehebung

Technischer Support und Service

Vielen Dank für Ihre Bestellung und für die Nutzung der UeeVii Wireless Bridge, bitte lesen Sie die Anleitung vor Gebrauch sorgfältig durch.
Sollten während der Nutzung Probleme auftreten, kontaktieren Sie uns bitte umgehend.
E-Mail Technischer Service: support@ueevii.com

z.B.

1. Zubehör fehlt in der Verpackung, kontaktieren Sie uns bitte.
2. Wenn Sie es nicht koppeln oder installieren können, kontaktieren Sie uns bitte.
3. Beschädigte Funkbrücke oder PoE-Netzteil, kontaktieren Sie uns bitte.
4. Wenn die Funkbrücke nach einer gewissen Betriebszeit ausfällt oder nicht mehr funktioniert, kontaktieren Sie uns bitte.
5. Kein Zugriff auf die Funkbrücke von einem Computer aus, kontaktieren Sie uns bitte.
6. Die von der Funkbrücke bereitgestellte Geschwindigkeit ist sehr langsam, kontaktieren Sie uns bitte.
7. Für die neueste PDF-Bedienungsanleitung und weitere Fragen kontaktieren Sie uns bitte.

Tipps:
Vielen Dank für die Bestellung und Nutzung der UeeVii Wireless Bridge, bitte lesen Sie die Anleitung vor Gebrauch sorgfältig durch. Sollten während der Nutzung Probleme auftreten, kontaktieren Sie uns bitte umgehend.
Die Installation dieses Geräts erfordert einige Netzwerkkenntnisse. Wenn Sie es nicht installieren können, informieren Sie uns bitte oder kontaktieren Sie einen Fachmann.
E-Mail Kundenservice: support@ueevii.com

Webseite: https://www.ueevii.com
FaceBook: https://www.facebook.com/UeeVii
FB Gruppe: https://www.facebook.com/groups/8869731233069487
YouTube Kanal: https://www.youtube.com/channel/UCvcFqnEd44EJWDrBIb7wxWQ
