Hyundai ix35 Installationshandbuch

Installationsanleitung

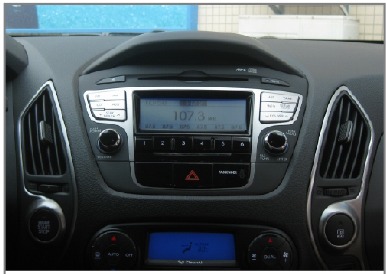

1. Bereiten Sie das Werkzeug zum Zerlegen des Autos vor und treffen Sie Maßnahmen zum Schutz des Autos.

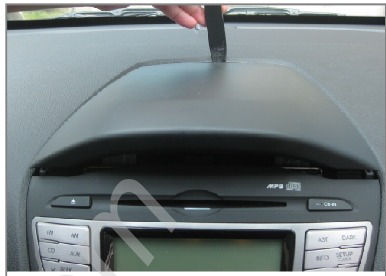

2. Verwenden Sie den Schraubenschlüssel, um die Verkleidung über dem HIFI zu lösen, und nehmen Sie sie dann heraus.

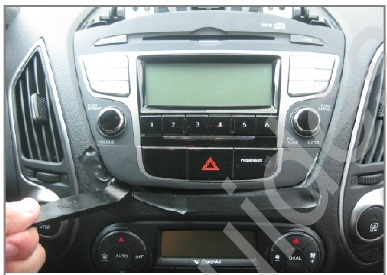

3. Verwenden Sie den Schraubenschlüssel, um die Verkleidung des Warnblinkschalters unter dem HIFI zu lösen. Achten Sie dabei auf das Kabel am unteren Bereich.

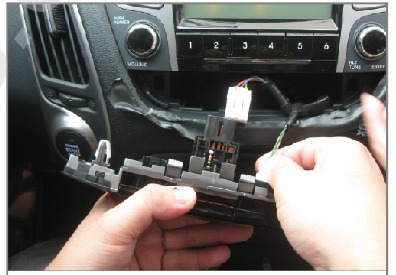

4. Entfernen Sie die Verkleidung des Warnblinkschalters und die Dekorblende, ziehen Sie alle Kabel ab.

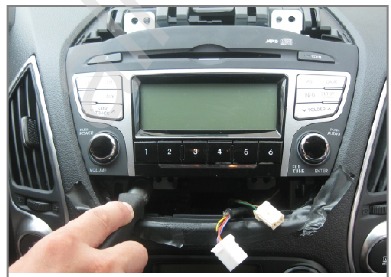

5. Verwenden Sie einen Schraubendreher, um die Befestigungsschrauben des Hi-Fi-Geräts zu lösen.

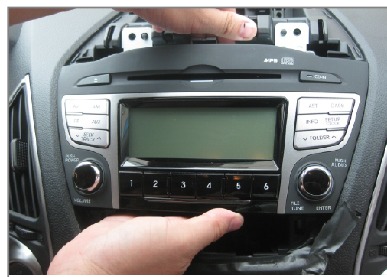

6. Nehmen Sie das Hi-Fi-Gerät vorsichtig heraus und achten Sie dabei auf die Kabel an der Unterseite.

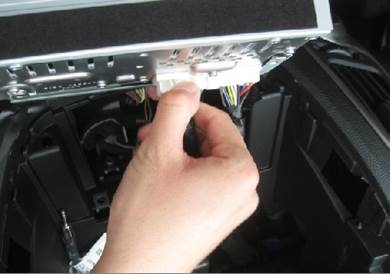

7. Ziehen Sie alle Kabel des Hi-Fi-Geräts ab.

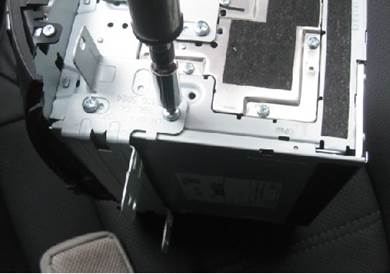

8. Entfernen Sie die oberen und unteren Halterungen des Audio-Hosts mit einem Schraubendreher und befestigen Sie diese Halterungen am System-Host.

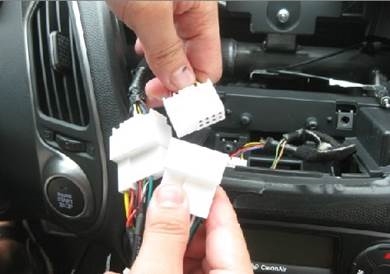

9. Nehmen Sie das Kabel aus der beiliegenden Box und verbinden Sie den originalen Stecker mit dem neuen System. (Bitte beachten Sie das Bild)

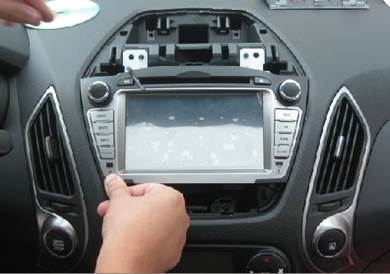

10. Stecken Sie das andere Ende des speziellen Adapterkabels und andere Kabel in den System-Host und schieben Sie diesen dann vorsichtig in die Einbauposition.

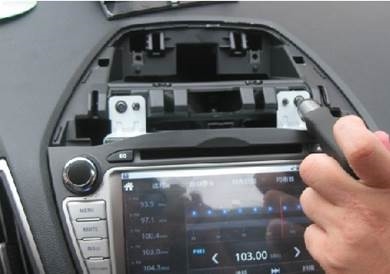

11. Passen Sie die Einbauposition an und befestigen Sie die Schrauben.

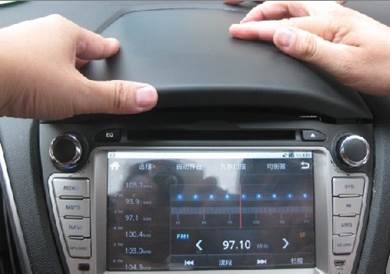

12. Bringen Sie die obere Dekorblende des System-Hosts wieder an ihrer ursprünglichen Position an.

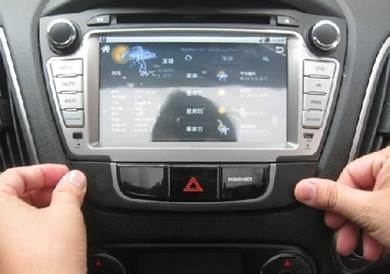

13. Verbinden Sie alle Kabel der Warnblinkschalter-Verkleidung auf der Rückseite und bringen Sie sie wieder in ihre ursprüngliche Position, dann überprüfen Sie alles.

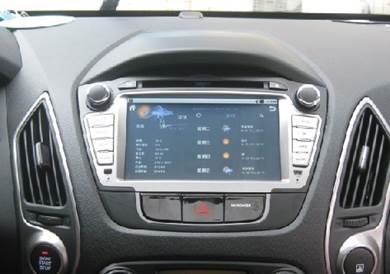

14. Nach Abschluss der Installation testen Sie das System und nehmen Sie grundlegende Einstellungen vor.


IX35 Kabelverbindungsbild
