GigRig Three2One Handbuch

Einführung

Hauptmerkmale

• Straßentaugliches, robustes Stahlgehäuse mit einzigartigen, von GigRig entwickelten Optokick-Fußschaltern aus seewasserbeständigem Edelstahl.
• Speziell entwickelte umschaltbare Vorverstärker mit Cut- & Boost-Steuerung zur Anpassung an verschiedene Tonabnehmer & aktive Gitarren.
• Vom Benutzer wählbarer interner Puffer für lange Kabelwege oder True Bypass.
• Vom Benutzer programmierbare Funktionen mit optionalen Signal-Mute-Voreinstellungen und Gain-Boosts bis zu X4.

Im Einsatz

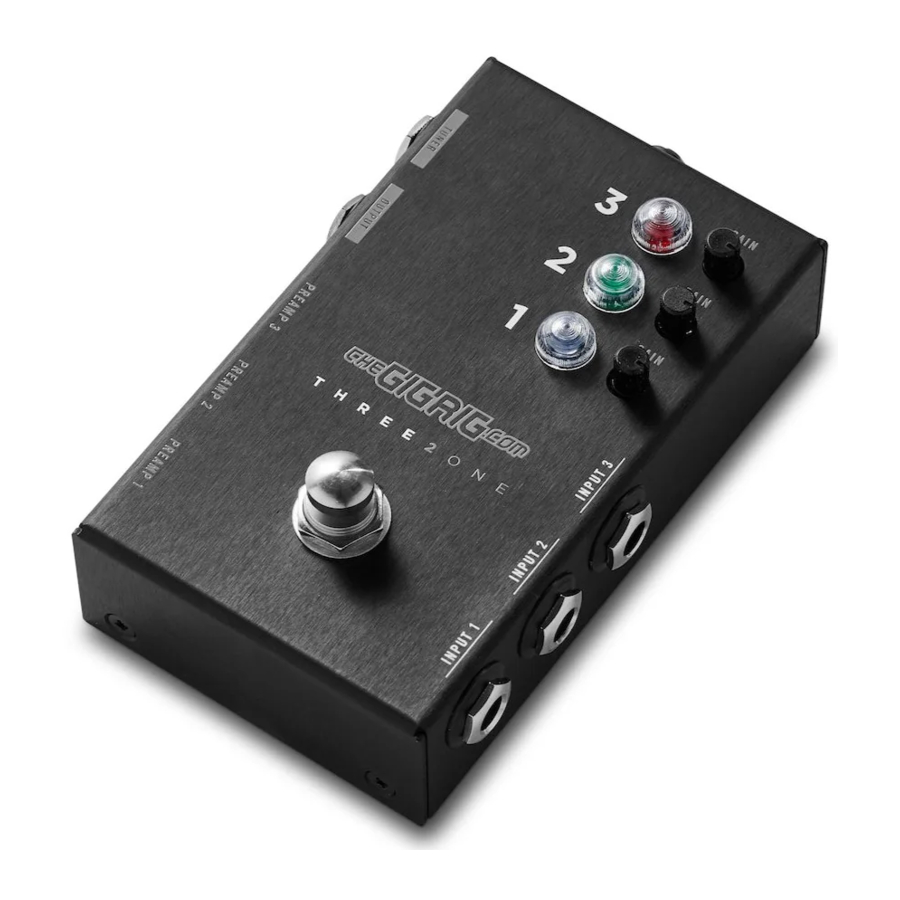

Der GigRig Three2One Gitarren-Wahlschalter verfügt über drei Eingänge. Sie können jetzt einfach zwischen 1-3 Gitarren oder sogar Line-Level-Eingängen wie Keyboards oder Drum Machines umschalten!

Nachdem Sie Ihre Instrumente angeschlossen haben, verwenden Sie einfach den Fußschalter, um zwischen ihnen zu wechseln. Benötigen Sie mehr Eingänge? Sie können 2 Einheiten miteinander verbinden, um bis zu 6 Gitarren zu verwenden.

Wenn Sie die Pegel zwischen verschiedenen Instrumenten anpassen müssen, wählen Sie einfach die danebenliegende Preamp-Taste. Dies aktiviert die Gain-Regler des Vorverstärkers neben den LED-Anzeigen. Sie können dann die einzelnen Eingänge einfach absenken oder anheben.

GigRig Speziell entwickelter Vorverstärker

Es ist fantastisch! Wir haben die Spannung intern von 9V auf 18V verdoppelt, sodass der Three2One einen massiven Eingangs-Headroom besitzt und problemlos mit einer Vielzahl unterschiedlicher Gitarren-Tonabnehmertypen (einschließlich aktiver Tonabnehmer) umgehen kann, dabei aber extrem sauber und rauscharm bleibt.

Wenn der Vorverstärker jedoch nicht ausgewählt ist, ist die Gitarre im True Bypass-Modus; Ihr Gitarrensignal gelangt direkt durch. Mit ausgewähltem Vorverstärker (Taste gedrückt) können Sie den entsprechenden Gain-Regler verwenden, um den Pegel Ihrer Gitarre einzustellen, diesen abzusenken/anzuheben oder einfach auf Unity Gain einzustellen, was Ihnen auch einen Puffer bietet, der Ihr Signal über lange Kabelwege sauber und stark hält.

Optop-Kick Fußschalter

Das Three2one verwendet den exklusiv von TheGigRig entwickelten Optokick-Fußschalter. Er wird aus unglaublich robustem, seewasserbeständigem Edelstahl gefräst. Der Optokick-Fußschalter verwendet Licht anstelle von potenziell unzuverlässigen mechanischen Schaltern.

Wir sind fest davon überzeugt, dass es der zuverlässigste Fußschalter der Welt ist!

Three2One im Einsatz

Wenn zunächst die Eingänge eins und zwei verwendet werden, ignoriert das Three2one den dritten Eingang und schaltet nur zwischen den beiden Gitarren in den verwendeten Eingängen um. (Blau und Grün). Wenn auch Eingang drei verwendet wird, erkennt das Three2one automatisch einen angeschlossenen dritten Eingang und schaltet dann durch alle 3 Eingänge.

Option: Mehr als drei Gitarren? Verwenden Sie zwei Three2one-Einheiten!

Verbinden Sie zwei Einheiten mit einem ¼" TRS (Stereo-)Kabel, um bis zu 6 Gitarren anzuschließen. Das Betätigen des Fußschalters an einer Einheit schaltet die andere Einheit stumm. Sie können den Ausgang einer der beiden Einheiten verwenden, um Ihr Pedalboard oder Ihren Verstärker anzuschließen.

Three2One Spezialfunktionen

Tipp... Am besten trennen Sie den Ausgang, bevor Sie Ihr Three2one neu konfigurieren, oder drehen Sie einfach Ihren Verstärker herunter, wenn Sie dies bevorzugen. Um in das Menü der Spezialfunktionen zu gelangen, halten Sie einfach den Fußschalter gedrückt, während Sie das Three2one mit Strom versorgen. Sie werden dann sehen, dass einige Lichter an und andere aus sind; dies zeigt Ihnen die aktuelle Konfiguration an. Um die Konfiguration zu ändern, drücken Sie den Fußschalter einmal. Das rote Licht blinkt fünfmal. Wenn Sie den Fußschalter erneut drücken, während das Licht blinkt, wird die rote Funktion umgeschaltet; Sie werden sehen, dass das Licht seinen Zustand geändert hat.

Der nächste Druck bringt Sie zur grünen Funktion und der darauf folgende zur blauen Funktion. Drücken Sie den Fußschalter einfach erneut, während das Licht blinkt, um die Three2One-Bedienung zu ändern. (Diese Änderung wird von Ihrem Three2one gespeichert.)

Tipp: Das Auswählen der blauen Funktion bringt Sie sofort in den Blend-Modus*.

Was bewirken die Funktionen?

Rot 'ein':
Das bedeutet, dass Ihr Three2one immer alle drei Eingänge durchläuft, auch wenn kein Instrument an Eingang 3, dem roten Eingang, angeschlossen ist.

Tipp... wenn Sie einen einzelnen Eingang verwenden und durch die verschiedenen Vorverstärkerpegel blättern möchten, muss diese Funktion eingeschaltet sein.

Grün 'ein':
Dies fügt der Gitarrenauswahlsequenz eine 'Stummschaltung' hinzu, sodass die neue Sequenz nun Blau, Grün, Rot, Stumm, Blau, Grün, Rot, Stumm lautet; und so weiter. Dies gilt auch für das Zwei-Gitarren-Setup, das dann Blau, Grün, Stumm, Blau, Grün, Stumm lautet; und so weiter.

*Blau 'aus':
Blau ist in den Standardmodi immer 'ein', aber das Ausschalten ermöglicht es Ihnen, zwischen den Gitarren zu mischen, die den Verstärker/Puffer im Signalweg haben.

Dies ermöglicht es, zwei oder drei Gitarren gleichzeitig über das Three2one zu spielen; es mischt sie miteinander, wobei die Lautstärkeregler als Balance-Regler fungieren.

Im Blend-Modus schaltet der Fußschalter durch alle Kombinationen der drei Eingänge. Diese Einstellung wird vom Three2one nicht gespeichert, sodass sie keine Ihrer anderen Einstellungen beeinflusst.

Experimentieren Sie und haben Sie Spaß; selbst Line-Level-Geräte wie Drum Machines oder Keyboards können mit Ihren Gitarren gemischt werden!

Tipp: Sie können jederzeit in den Normalmodus zurückkehren, indem Sie einfach die Gleichstromversorgung trennen und wieder anschließen.

Neukonfiguration des Ausgangstreibers

Um den Ausgangstreiber des Three2one neu zu konfigurieren, müssen Sie vorsichtig die Gleichstromversorgung trennen, dann die 3 Input-Klinkenstecker-Muttern entfernen und die Out- und In-Klinken lösen. Schrauben Sie dann die vier Schrauben am Ende des Three2One ab. Die Bodenplatte kann nun entfernt werden, und Sie sehen die DIP-Schalter.

Ihr Three2one verfügt über 4 Ausgangstreiber-Konfigurationen.

1. True Bypass (direkter Ausgangsanschluss, kein Verstärker oder Puffer) wird über einen internen Mini-DIP-Schalter ausgewählt; dies ist der Standardmodus.

2. Immer gepuffert: Dies ist für Systeme, bei denen lange Kabel mit niedriger Impedanz angesteuert werden müssen, um einen klaren Höhenbereich für all Ihre Sounds zu erzeugen. (Niemals True Bypass)

3. Immer X2 – dies bietet die gleichen Vorteile wie 2, hat aber jetzt die zusätzliche Option, den verfügbaren Drive-Bereich zu erhöhen*. Wenn der Gain-Regler ganz aufgedreht ist, erhöht sich der Signalpegel um X4 anstelle von X2.

4. Single Input Cycle (Einzelner Eingangszyklus): Dieser Modus ermöglicht es Ihnen, einen einzelnen Eingang zu verwenden und durch die verschiedenen Vorverstärkerpegel zu schalten. Sie benötigen keinen aktivierten Vorverstärker, aber er ist immer gepuffert.

   * Hinweis: Dies würde die Eingangsverarbeitung einschränken; jedoch kann der X4-Gain im Three2one immer noch Eingänge von 4V Signalspitze-zu-Spitze verarbeiten.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

GigRig Three2One Handbuch herunterladen
