AIRPULSE CX Serie Handbuch
Andere Produkte
Beachten Sie die Tabelle im Abschnitt Spezifikationen für Details.
Platzierung
Zweikanal-Stereoanwendung
Für Stereohören können Sie ein beliebiges Paar Kompaktlautsprecher oder Standlautsprecher wählen. Die Größe der Lautsprecher sollte durch die Größe Ihres Wohnraums bestimmt werden, damit sie ausreichend Lautstärke liefern können. Die beiden Lautsprecher sollten in gleichem Abstand zu Ihrer Hörposition platziert werden.
Kompaktsysteme profitieren auch von der Platzierung auf Ständern oder Regalen. Die Cx-Ständer sind so konzipiert, dass sie funktionell und ästhetisch zu den Kompaktlautsprechern passen.
Das Platzieren der Lautsprecher in Ecken oder an einer Wand führt zu dem stärksten (aber nicht unbedingt dem präzisesten) Bass. Für die beste Stereowiedergabe empfehlen wir, die Systeme so zu platzieren, dass die Hochfrequenzwandler so nah wie möglich an der Ohrhöhe eines sitzenden Zuhörers sind.
Jeder Raum hat unterschiedliche akustische Eigenschaften, und Menschen haben unterschiedliche Klangvorlieben. Sie sollten experimentieren, um die Platzierung zu finden, die Ihrem persönlichen Geschmack entspricht.
Heimkino-Anwendung
Um den besten Surround-Sound aus Ihren Cx-Lautsprechern zu erzielen, empfehlen wir, die Lautsprecher im gleichen Abstand zur Hörposition zu platzieren.
Der Center-Lautsprecher kann jedoch näher herangerückt werden, aber nicht über die gerade Linie hinaus, die die beiden Frontlautsprecher verbindet. Die hinteren Lautsprecher können auch näher an der Hörposition sein als die Frontlautsprecher, um der Konfiguration Ihres Raumes gerecht zu werden.
Hinweise:
- Platzieren Sie die Center- oder Rücklautsprecher nicht weiter von der Hörposition entfernt als die Frontlautsprecher.
- Bei der Montage der Rücklautsprecher an Seitenwänden senkrecht zur Hörposition sollten diese 60-90 cm über der Ohrhöhe des Zuhörers in sitzender Position platziert werden.
Je nach Form Ihres Raumes (usw.) möchten Sie die hinteren Lautsprecher möglicherweise hinter sich statt an den Seitenwänden platzieren. In diesem Fall können Sie ein Paar großer Standlautsprecher verwenden, die zu Ihren Frontlautsprechern passen.
Anschlüsse
Hinweis: Stellen Sie sicher, dass Ihr Verstärker ausgeschaltet und von der Stromversorgung getrennt ist, während Sie die Lautsprecher an den Verstärker anschließen. Schalten Sie Ihren Verstärker erst ein, nachdem Sie überprüft und sichergestellt haben, dass die Lautsprecher ordnungsgemäß angeschlossen sind.
Zweikanal-Stereoanwendung
Die Anschlüsse erfolgen an den Klemmen auf der Rückseite des Lautsprechersystems. Die Klemmen nehmen Spatengabeln, blanke Drähte oder Bananenstecker auf. Verwenden Sie für beste Ergebnisse hochwertige Lautsprecherkabel.
Cx-Lautsprecher verfügen über 4 vergoldete Anschlussklemmen für Single-Wiring- oder Bi-Wiring-Optionen.
Single-Wiring
Diese Methode verwendet nur ein Kabelpaar, um jeden Lautsprecher mit dem Verstärker zu verbinden. (siehe Abb. 1).
Für jeden Kanal sollte die rote Klemme am Lautsprecher mit der roten oder (+) Lautsprecheranschlussklemme am Receiver oder Verstärker verbunden werden. Die schwarze Klemme am Lautsprecher sollte mit der schwarzen oder (-) Lautsprecheranschlussklemme am Receiver oder Verstärker verbunden werden. Das Anschließen der Lautsprecher auf diese Weise stellt sicher, dass sie phasengleich arbeiten; das heißt, sie arbeiten zusammen und nicht gegeneinander. Das Anschließen der Lautsprecher außer Phase beschädigt sie nicht, führt aber zu weniger Bass und einer schlechten Raumabbildung.
Hinweis: Stellen Sie sicher, dass die Metallbrücken vorhanden sind.
Bi-Wiring
Bi-Wiring erhöht den Stromfluss und verbessert in der Regel die Klangqualität. Diese Methode verwendet zwei Kabelpaare: ein Paar für die oberen beiden Klemmen und ein Paar für die unteren beiden Klemmen (siehe Abb. 2).
Verbinden Sie die Lautsprecher auf die gleiche Weise mit dem Verstärker wie beim Single-Wiring.
Sie benötigen ein Kabelpaar für jeden Lautsprecher im System.
Hinweis: Entfernen Sie die Metallbrücken.
Heimkino-Anwendung
Das Hinzufügen von Center- und Rücklautsprechern zu den linken und rechten Kanälen verbessert die Surround-Effekte von Filmen. Wenn Sie kleinere Modelle wählen, ist ein aktiver Subwoofer für eine ausreichende Basswiedergabe unerlässlich.
Auf der Rückseite Ihres AV-Verstärkers finden Sie die Anschlüsse für Front-Lautsprecher, Center-Lautsprecher und Rücklautsprecher.
Verwenden Sie die gleiche Methode wie beim Anschließen von Zweikanal-Stereolautsprechern, um linke und rechte, Center- und Rücklautsprecher an die entsprechenden Anschlüsse des AV-Verstärkers anzuschließen.
Achten Sie erneut darauf, die Lautsprecherkabel den entsprechenden Klemmen an den Komponenten zuzuordnen: (+) zu (+) und (-) zu (-), um ausreichend Bass und eine klare Raumabbildung zu gewährleisten.
Das Hinzufügen eines Subwoofers zu Ihrem Heimkinosystem verbessert die Bassleistung erheblich und sorgt für einen volleren Eindruck bei Filmen. Wir empfehlen den C-9 Subwoofer für einen reibungslosen Übergang und eine einfache Konfiguration.
Allgemeine Pflege
Das Lautsprechergehäuse kann mit einem leicht feuchten Tuch gereinigt werden. Die Abdeckungen sollten auf den Lautsprechern bleiben, um die Chassis zu schützen, wenn die Lautsprecher nicht gespielt werden. Verwenden Sie niemals Lösungsmittel, um Teile des Systems zu reinigen.
Die Abdeckung wird durch Stifte nahe den Rändern gehalten. Um die Abdeckung zu entfernen, fassen Sie sie an den oberen und unteren Kanten an und ziehen Sie vorsichtig. Um die Abdeckung wieder anzubringen, positionieren Sie sie sorgfältig und drücken Sie vorsichtig an den Ecken. Drücken Sie nicht auf den mittleren Bereich der Abdeckung. Halten Sie die Abdeckung frei von Staub und Schmutz. Zur Reinigung entfernen Sie die Abdeckung vom Gehäuse und saugen Sie sie leicht ab.

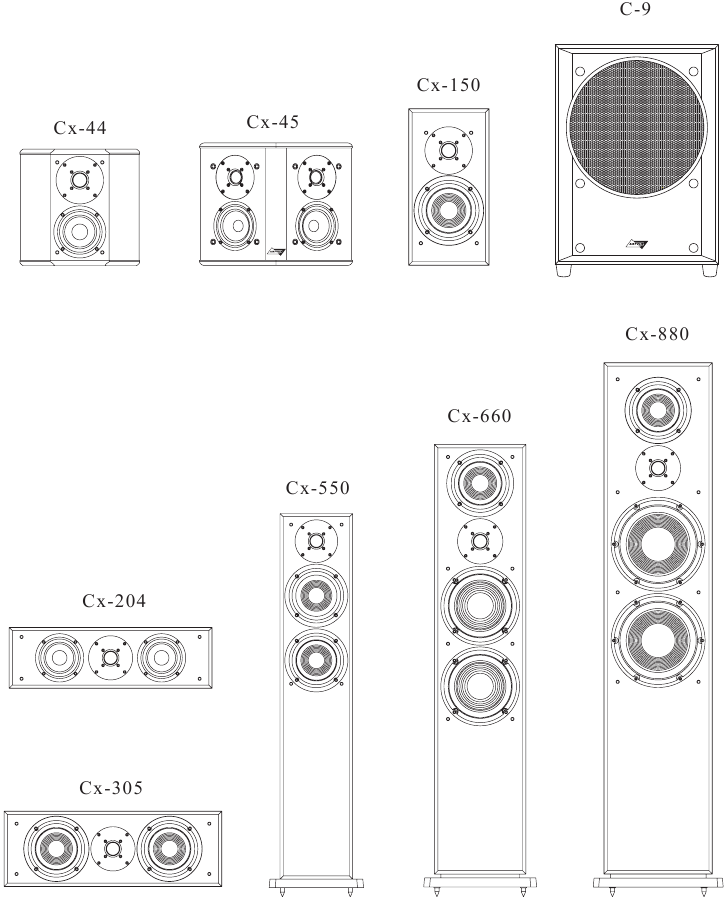

Spezifikation
Standard Gehäuseausführung: Walnuss/Schwarz
| Modell | Gehäusetyp | Hochtöner 1" | Mittelton | Tieftöner | Geschirmte Treiber | Impedanz | Empfindlichkeit (dB) | Empfohlene Leistung (Watt) | Gehäuseabmessungen (HxBxT) | Gewicht (kg/Lbs) | Frequenzgang (Hz-KHz) |
| Cx-150 | Bookshelf | 1 | 1x5" | Yes | 8 ohm | 89 | 20-100 | 350x180x250(mm) 13.8x7.1x9.9(inch) | 7.4/16.3 | 45-20 | |
| Cx-45 | Rear Surround | 2 | 2x4" | Yes | 4 ohm | 89 | 20-100 | 292x366x156(mm) 10.2x11.3x5.6(inch) | 6.8/15 | 50-20 | |
| Cx-44 | Rear Surround | 1 | 1x4" | No | 8 ohm | 88 | 20-80 | 259x266x92(mm) 10.2x10.5x3.6(inch) | 3.7/8.1 | 60-20 | |
| Cx-204 | Center Channel | 1 | 2x4" | Yes | 4 ohm | 89 | 20-100 | 146x486x204(mm) 5.75x19.1x8(inch) | 7.2/15.8 | 50-20 | |
| Cx-305 | Center Channel | 1 | 2x5" | Yes | 4 ohm | 89 | 20-150 | 180x520x250(mm) 7.1x20.5x9.9(inch) | 10.7/23.5 | 40-20 | |
| Cx-550 | Floor Standing | 1 | 2x5" | Yes | 4 ohm | 90 | 20-150 | 926x230x305(mm) 36.5x9x12(inch) | 16.8/37 | 35-20 | |
| Cx-660 | Floor Standing | 1 | 2x6.5" | No | 4 ohm | 91 | 20-200 | 1055x213x334(mm) 41.5x8.4x13.2(inch) | 23.1/50.8 | 30-20 | |
| Cx-880 | Floor Standing | 1 | No | 4 ohm | 92 | 20-250 | 1252x255x367(mm) 49.4x10x14.5(inch) | 23.1/50.8 | 25-20 |
Garantie & Service
Sollten Sie Serviceleistungen für Ihre Lautsprecher benötigen, bringen Sie diese bitte zusammen mit dem Kaufbeleg zu dem Händler, bei dem Sie sie erworben haben.
Falls dies nicht möglich ist, rufen Sie an oder schreiben Sie an:
8509 Mid County Industrial Dr. St Louis,
MO 63114, USA
Tel: 314-814-3383
Fax: 636-536-1338
E-mail: info@air-pulse.com
Platinum Technology Co., LTD.
www.air-pulse.com
