Sonoff 4CH, 4CHPRO Handbuch

Bedienungsanleitung

Ausschalten

Bitte lassen Sie die Installation und Wartung des Geräts von einem professionellen Elektriker durchführen. Stromschlaggefahr, nehmen Sie keine Anschlüsse vor und berühren Sie die Klemmleiste nicht, während das Gerät eingeschaltet ist!

Verdrahtungsanleitung

Verdrahtungsanleitung für Leuchten:

Verdrahtungsanleitung für Steckdosen (kein Anschluss erforderlich, wenn kein Schutzleiter vorhanden ist):

Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.

Um die Sicherheit Ihrer Elektroinstallation zu gewährleisten, ist es unerlässlich, dass vor dem 4CHR3, 4CH R3PRO entweder ein Leitungsschutzschalter (MCB) oder ein Fehlerstromschutzschalter (RCBO) mit einer elektrischen Nennleistung von 4CHR3 (16A), 4CHR3PRO (40A) installiert wurde.

Geräteinstallation

35-mm-Schieneninstallation

eWeLink APP herunterladen

Einschalten

Nach dem Einschalten wechselt das Gerät bei der ersten Verwendung in den Schnell-Pairing-Modus. Die Wi-Fi-LED-Anzeige wechselt in einem Zyklus von zwei kurzen und einem langen Blinken und Loslassen.

Das Gerät verlässt den Schnell-Pairing-Modus, wenn es nicht innerhalb von 3 Minuten gekoppelt wird. Wenn Sie diesen Modus aufrufen möchten, drücken Sie bitte eine beliebige Pairing-Taste für ca. 5 Sekunden, bis die Wi-Fi-LED-Anzeige in einem Zyklus von zwei kurzen und einem langen Blinken wechselt und dann losgelassen wird.

Gerät hinzufügen

Tippen Sie auf „+“ und wählen Sie „Add Device“ (Gerät hinzufügen) aus, dann folgen Sie den Anweisungen in der App.

Kompatibler Pairing-Modus

Wenn Sie den Schnell-Pairing-Modus nicht aufrufen können, versuchen Sie es bitte mit dem „Compatible Mode“ (Kompatiblen Modus) zum Koppeln.

1. Drücken Sie eine beliebige Pairing-Taste für 5 Sekunden lang, bis die Wi-Fi-LED-Anzeige in einem Zyklus von zwei kurzen und einem langen Blinken wechselt und dann losgelassen wird. Drücken Sie erneut eine beliebige Pairing-Taste für 5 Sekunden lang, bis die Wi-Fi-LED-Anzeige schnell blinkt. Dann wechselt das Gerät in den „Compatible Pairing Mode“ (Kompatiblen Pairing-Modus).
2. Tippen Sie auf „+“ und wählen Sie „Add Device“ (Gerät hinzufügen) aus, dann wählen Sie in der App „Compatible Mode“ (Kompatibler Modus). Wählen Sie die Wi-Fi-SSID mit ITEAD-****** aus und geben Sie das Passwort 12345678 ein, gehen Sie dann zurück zur eWeLink APP und tippen Sie auf „Next“ (Weiter). Haben Sie Geduld, bis der Pairing-Vorgang abgeschlossen ist.

Spezifikationen

Modell	4CHR3, 4CHPROR3
Eingang	4CHR3: 100-240V ~ 50/60Hz 4CHPROR3: 100-240V ~ 50/60HZ( DC: 9-23V )
Max. Last	4CHR3: 10A/Gang 16A Gesamt 4CHPROR3: 10A/Gang 40A Gesamt
RF	433.92MHz (Nur Empfang)
Wi-Fi	IEEE 802.11 b/g/n 2.4GHZ
Betriebssysteme	Android & iOS
Arbeitstemperatur	-10ºC~40ºC
Material	PC V0
Abmessung	145x90x34mm

4CHR3 unterstützt die Fernbedienung mit 433,92 MHz nicht.

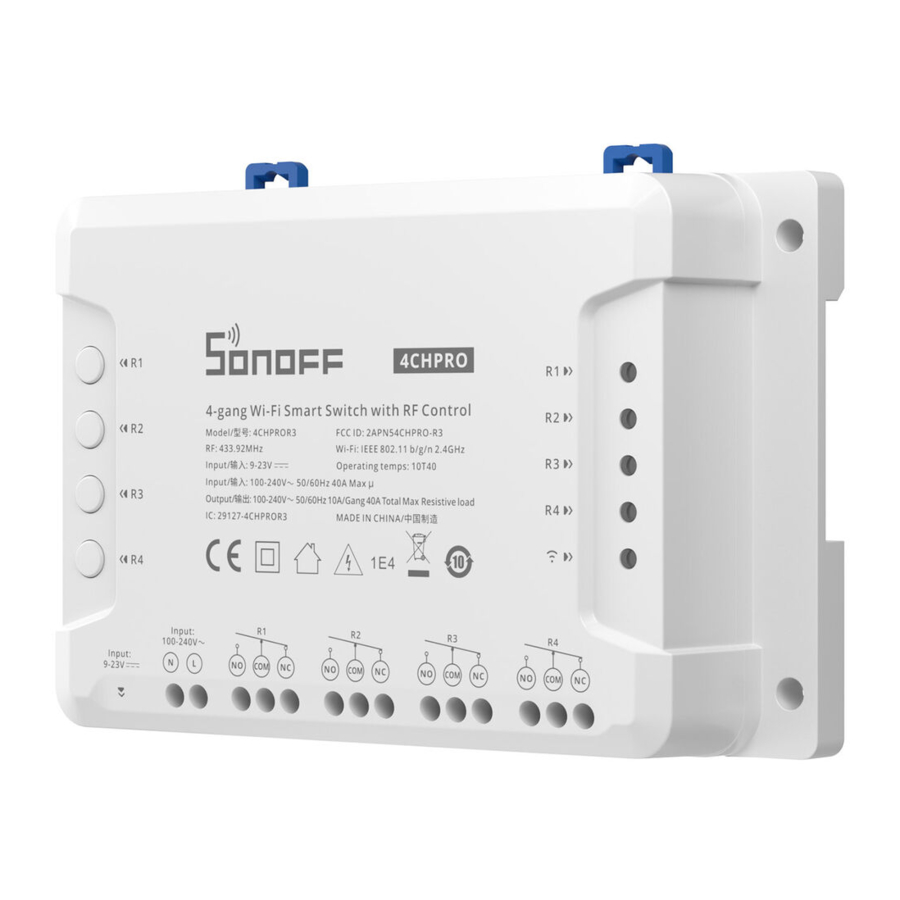

Produkteinführung

Das Gerät wiegt weniger als 1 kg.
Eine Installationshöhe von weniger als 2 m wird empfohlen.

Anleitung zum Status der Wi-Fi-LED-Anzeige

Funktionen

Dieses Gerät ist ein 4-fach Wi-Fi Smart Switch mit Selbsthaltungs-, Verriegelungs- und Impulsfunktion, der es Ihnen ermöglicht, verbundene Geräte über Ihr Smartphone fernzusteuern (ein-/ausschalten), Ein- oder Ausschaltzeiten zu planen und die Steuerung mit Ihrer Familie zu teilen.

• Fernsteuerung
• Einzel-/Countdown-Timing
• Sprachsteuerung
• Freigabe der Steuerung
• Smart-Szene
• Selbsthaltend
• Verriegelung
• Impulsfunktion
• 433MHz Fernsteuerung
• Einschaltzustand
• Kameraverbindung
• LAN-Steuerung

Koppeln und Löschen mit RF-Fernbedienung

Der 4CHPROR3 unterstützt die Fernbedienung mit einer Frequenz von 433,92 MHz zum Ein-/Ausschalten, und jeder Kanal kann sie unabhängig lernen, was eine lokale drahtlose Kurzstreckensteuerung und keine Wi-Fi-Steuerung ist.

Kopplungsmethode:
Drücken Sie die zu koppelnde Kanal-Schalttaste 3 Sekunden lang, bis die Wi-Fi-LED-Anzeige rot leuchtet und „einmal schnell blinkt“ und lassen Sie sie dann los. Drücken Sie anschließend kurz die zu koppelnde Taste auf der Fernbedienung. Wenn die Wi-Fi-LED-Anzeige rot leuchtet und „einmal schnell blinkt“, ist die Kopplung erfolgreich.

Löschmethode:
Drücken Sie die zu löschende Kanal-Schalttaste 5 Sekunden lang, bis die Wi-Fi-LED-Anzeige rot leuchtet und „zweimal schnell blinkt“ und lassen Sie sie dann los. Drücken Sie anschließend kurz die zu löschende Taste auf der Fernbedienung. Wenn die Wi-Fi-LED-Anzeige rot leuchtet und „einmal schnell blinkt“, ist der Code gelöscht.

Netzwerk wechseln

Wenn Sie das Netzwerk ändern müssen, drücken Sie eine beliebige Pairing-Taste für ca. 5 Sekunden, bis die Wi-Fi-LED-Anzeige in einem Zyklus von zwei kurzen und einem langen Blinken wechselt und dann losgelassen wird. Danach wechselt das Gerät in den Schnell-Pairing-Modus und Sie können es erneut koppeln.

Werkseinstellungen zurücksetzen

Das Löschen des Geräts in der eWeLink App setzt es auf die Werkseinstellungen zurück.

Häufige Probleme

F: Warum bleibt mein Gerät „Offline“ (Offline)?

A: Das neu hinzugefügte Gerät benötigt 1 - 2 Minuten, um sich mit dem Wi-Fi und dem Netzwerk zu verbinden. Wenn es längere Zeit offline bleibt, beurteilen Sie diese Probleme bitte anhand des Status der blauen Wi-Fi-Anzeige:

1. Die blaue Wi-Fi-Anzeige blinkt einmal pro Sekunde schnell, was bedeutet, dass der Schalter keine Verbindung zu Ihrem Wi-Fi herstellen konnte:
   1. Möglicherweise haben Sie ein falsches Wi-Fi-Passwort eingegeben.
   2. Möglicherweise ist der Abstand zwischen dem Schalter und Ihrem Router zu groß oder die Umgebung verursacht Störungen. Versuchen Sie, näher an den Router heranzugehen. Falls dies fehlschlägt, fügen Sie ihn erneut hinzu.
   3. Das 5G-Wi-Fi-Netzwerk wird nicht unterstützt; es wird nur das 2,4-GHz-Funknetzwerk unterstützt.
   4. Möglicherweise ist die MAC-Adressfilterung aktiviert. Bitte schalten Sie diese aus.
      Wenn keine der oben genannten Methoden das Problem gelöst hat, können Sie das mobile Datennetzwerk auf Ihrem Telefon einschalten, um einen Wi-Fi-Hotspot zu erstellen, und das Gerät dann erneut hinzufügen.
2. Die blaue Anzeige blinkt zweimal pro Sekunde schnell, was bedeutet, dass Ihr Gerät eine Verbindung zum Wi-Fi hergestellt hat, aber keine Verbindung zum Server herstellen konnte. Stellen Sie ein ausreichend stabiles Netzwerk sicher. Wenn doppeltes Blinken häufig auftritt, bedeutet dies, dass Sie ein instabiles Netzwerk verwenden, und ist kein Produktproblem. Wenn das Netzwerk normal ist, versuchen Sie, den Strom auszuschalten, um den Schalter neu zu starten.

Wichtige Sicherheitshinweise

1.
   Stromschlaggefahr. Dieses Produkt ist kein Spielzeug und nicht für Kinder bestimmt. Nur für Erwachsene.
2. Die maximale Umgebungstemperatur während des Gebrauchs des Geräts darf 40 °C nicht überschreiten.
3. Das Gerät ist nur für gemäßigte Klimazonen geeignet.
4. Die Belüftung darf nicht durch Abdecken des Geräts mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. beeinträchtigt werden.
5. Offene Flammenquellen, wie z.B. Kerzen, dürfen nicht auf dem Gerät platziert werden.

Service-E-Mail: support@itead.cc

Website: sonoff.tech
