Unitree G1 Handbuch

G1 Basic- und Standardversionen

Demontageanleitung

1. Handklammer entfernen

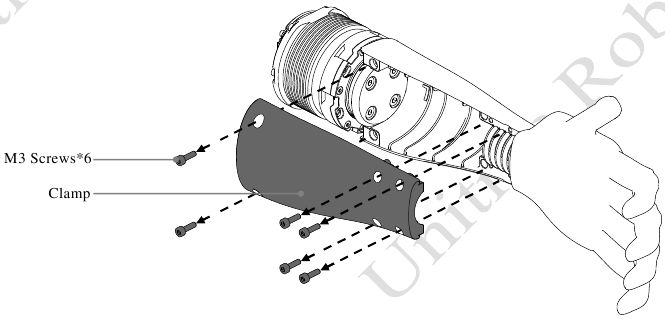

   Entfernen Sie die sechs M3-Schrauben (Gewindelänge 10 mm) an der Seite der Hand und nehmen Sie die Klammer heraus, wie in der folgenden Abbildung gezeigt.

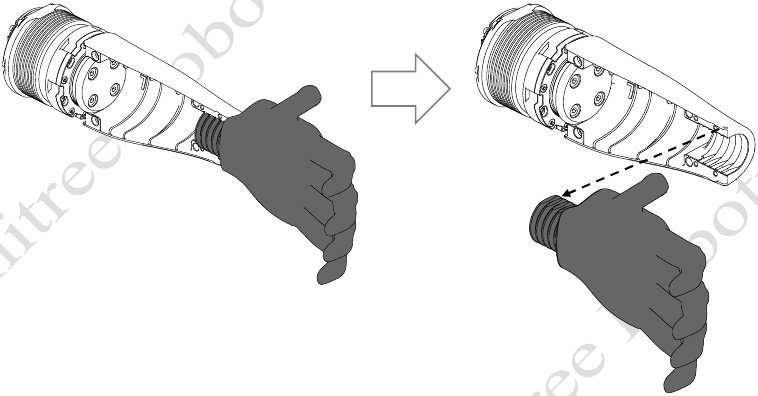

2. Prothetische Hand entfernen


Montageanleitung

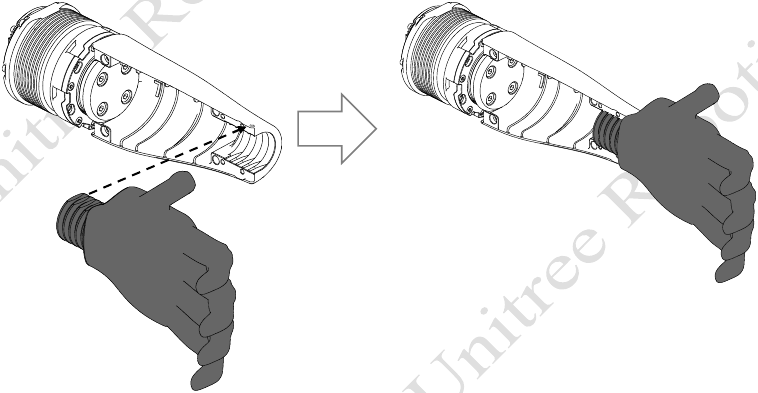

1. Prothetische Hand installieren

2. Handklammer installieren

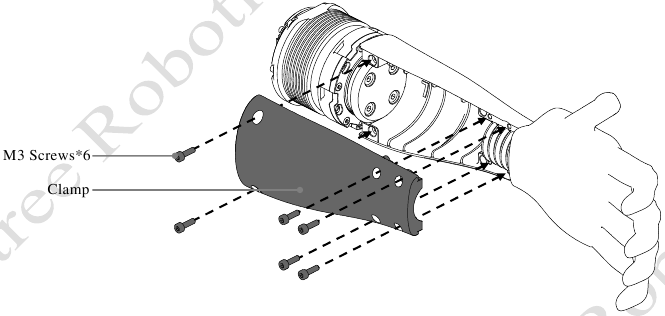

   Setzen Sie die Klammer ein und ziehen Sie die sechs M3-Schrauben (Gewindelänge 10 mm) fest, wie in der folgenden Abbildung gezeigt.


G1 Advanced- und Flagship-Versionen

Demontageanleitung

1. Abdeckplatte entfernen

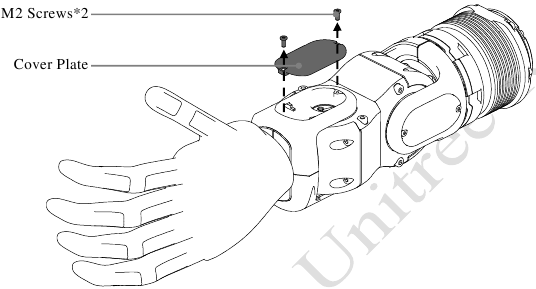

   Entfernen Sie die beiden M2-Schrauben (Gewindelänge 5 mm) und nehmen Sie die Abdeckplatte heraus, wie in der folgenden Abbildung gezeigt.

2. Klammer entfernen

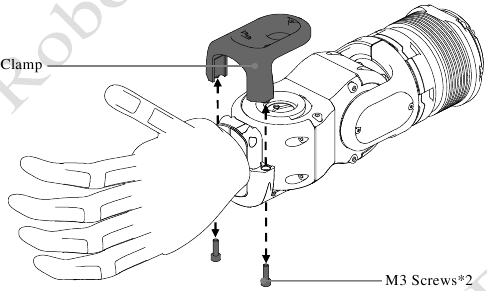

   Entfernen Sie die beiden M3-Schrauben (Gewindelänge 10 mm) und nehmen Sie die Klammer heraus (achten Sie darauf, das Kabel zu schützen), wie in der folgenden Abbildung gezeigt.

3. Prothetische Hand entfernen


Montageanleitung

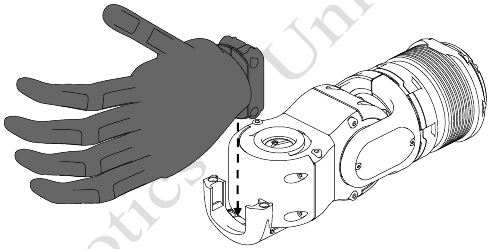

1. Prothetische Hand installieren

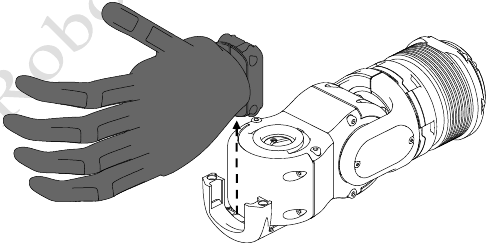

   Setzen Sie die prothetische Hand ein (achten Sie darauf, zwischen der linken und rechten prothetischen Hand und der Platzierungsrichtung zu unterscheiden), wie in der folgenden Abbildung gezeigt.

2. Handklammer installieren

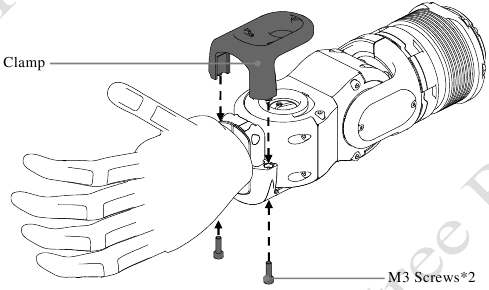

   Setzen Sie die Klammer ein (achten Sie darauf, das Kabel zu schützen) und ziehen Sie die beiden M3-Schrauben (Gewindelänge 10 mm) fest, wie in der folgenden Abbildung gezeigt.

3. Abdeckplatte installieren

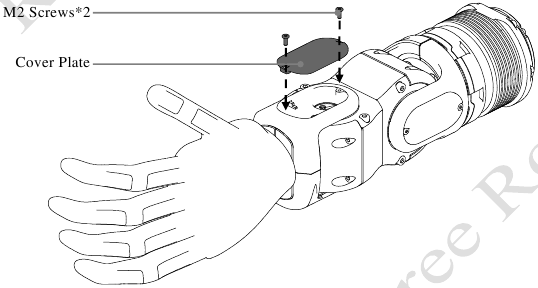

   Setzen Sie die Abdeckplatte ein (achten Sie darauf, das Kabel zu schützen) und ziehen Sie die beiden M2-Schrauben (Gewindelänge 5 mm) fest, wie in der folgenden Abbildung gezeigt.

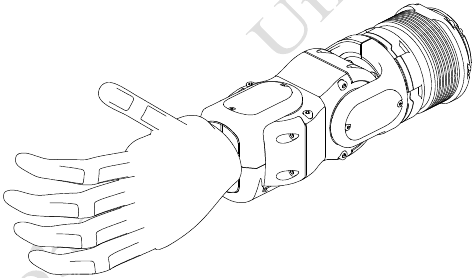

4. Montage abschließen


Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Unitree G1 Handbuch herunterladen
