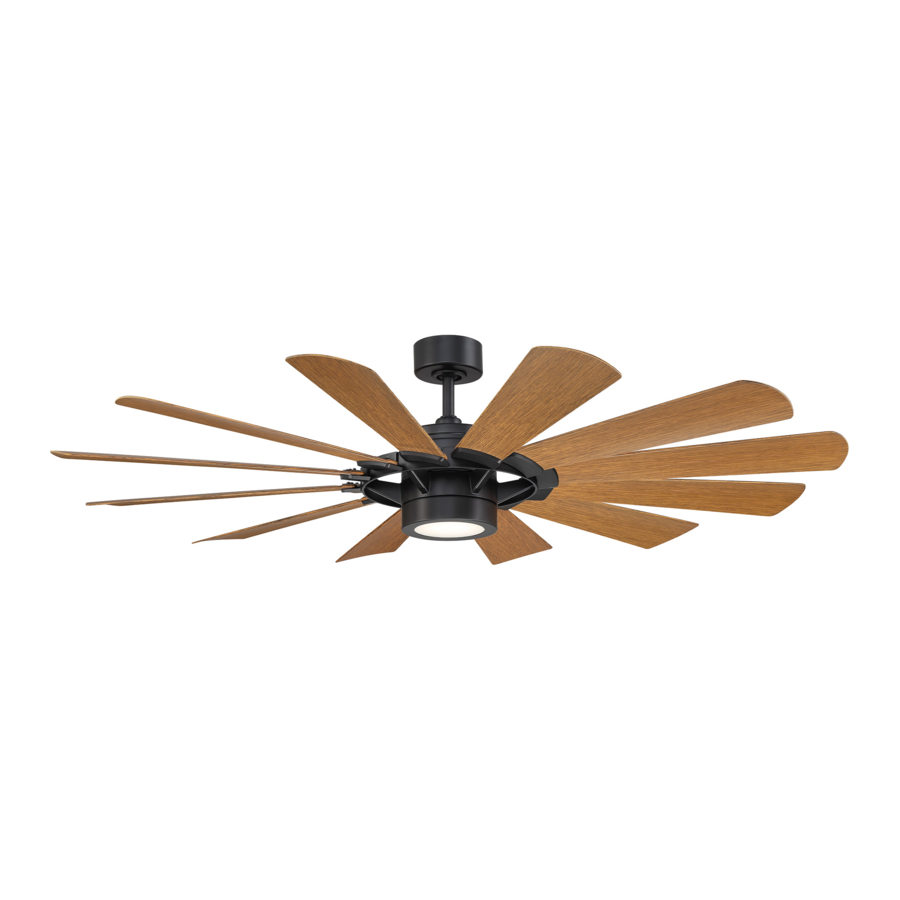

WAC WINDMILL F-080L Handbuch

ALLGEMEINE ANFRAGEN

Bei allen Fragen zu Ihrem Deckenventilator lesen Sie bitte alle beiliegenden Anweisungen, Installationsverfahren, Anleitungen zur Fehlerbehebung und Garantieinformationen, bevor Sie mit der Installation beginnen.
Bei fehlenden Teilen oder allgemeinen Anfragen rufen Sie unser geschultes technisches Personal an unter:
1-800-526-2588 Option 0
MO-FR 8-20 Uhr EST
E-Mail: customerservice@waclighting.com
Oder Live-Chat unter www.waclighting.com

LÜFTER-SUPPORT

Für schnellen Service halten Sie bitte die folgenden Informationen bereit, wenn Sie anrufen:

• Modellname und -nummer
• Teilenummer und Teilebeschreibung
• Kaufdatum und Kaufort

1-800-526-2588 Option 3
MO-FR 8-20 Uhr EST
E-Mail: fansupport@waclighting.com
NICHT AN DEN HANDEL ZURÜCKGEBEN

WERDEN SIE SMART

Dieser WAC Smart Fan ist:

	Für Nassbereiche gemäß den strengsten UL/cUL-Sicherheitsvorschriften gelistet		Kompatibel mit Smart-Geräten für sprachaktivierte Steuerung	DC MOTOR	Leise, zuverlässig und bis zu 70 % effizienter als Wechselstrom-Ventilatoren
	Wi-Fi- und Bluetooth-fähig für unbegrenzte Steuerung		Kompatibel mit unserer WAC App

Die WAC App synchronisiert sich nahtlos mit Smart-Home-Geräten, die Sie bereits besitzen

APP-DOWNLOAD
Zum Kauf erhältlich bei Google Pay und im App Store

WANDSTEUERUNG
WC20-WT
Optionales Zubehör separat erhältlich 6 Lüfterstufen Dimmt Licht auf 1% ON/OFF (EIN/AUS)

FERNBEDIENUNG
RC20-WT
Weiß Im Lieferumfang jedes Ventilators enthalten 6 Lüfterstufen Dimmt Licht auf 1% ON/OFF (EIN/AUS)

ERFORDERLICHE WERKZEUGE & MATERIALIEN

HINWEIS: Vergewissern Sie sich vor dem Entsorgen der Verpackungsmaterialien, dass alle Teile entnommen wurden.
HINWEIS: Legen Sie die Teile aus dem Zubehörbeutel in einen kleinen Behälter, um Verlust zu vermeiden.


Bitte notieren Sie die MAC-ID auf dem Empfänger und bewahren Sie sie an einem sicheren Ort auf.

VERPACKUNGSINHALT

MONTAGEOPTIONEN

Um Stromschläge zu vermeiden, stellen Sie sicher, dass die Stromzufuhr am Schutzschalter unterbrochen ist, bevor Sie beginnen.

1. Abbildung 1 zeigt ein Beispiel, wie die Anschlussdose montiert wird. Falls erforderlich – montieren Sie die Anschlussdose mit A Hardware an den Deckenbalken.

MONTAGE DER MONTAGEHALTERUNG

1. Befestigen Sie die Aufhängehalterung an der Deckenanschlussdose mit den mit Ihrer Anschlussdose gelieferten Schrauben und den mit dem Ventilator gelieferten Sicherungsscheiben.
2. Führen Sie die Versorgungsleitungen durch die Montagehalterung und befestigen Sie diese mit den mit Ihrer Anschlussdose gelieferten Schrauben.

ANBRINGEN DER LÜFTERFLÜGEL

1. Befestigen Sie den Flügel am Flügelarm mit den Schrauben und Unterlegscheiben der Flügelpressplatten auf der Oberseite des Flügels und platzieren Sie den Flügel auf dem Flügelarm, wie abgebildet. Verwenden Sie B Hardware.
2. Befestigen Sie die Flügelbaugruppe mit den mitgelieferten Schrauben am äußeren Ring des Motorgehäuses. Verwenden SieC Hardware.
3. Drehen Sie den Ventilator um und legen Sie ihn auf ein weiches Tuch, um Kratzer auf der Oberfläche zu vermeiden, bis Sie den Ventilator an der Aufhängehalterung befestigen.
   Hinweis: Die Flügelpressplatten sind im Zubehörbeutel verpackt.

AUFHÄNGEN DES VENTILATORS

1. Entfernen Sie den Aufhängekugelteil von der Downrod/Aufhängekugel-Baugruppe, indem Sie die Stellschraube in der Aufhängekugel lösen, bis die Kugel frei am Downrod herunterfällt. Entfernen Sie den Stift vom Downrod und dann die Aufhängekugel. Bewahren Sie den Stift und die Aufhängekugel für die Neuinstallation auf (Abb. 4).

2. Entfernen Sie den Splint und den Gabelbolzen vom unteren Ende des Downrod. Bewahren Sie den Stift und den Clip für die Neuinstallation auf (Abb. 5).

3. Lösen Sie die beiden Stellschrauben in der Downrod-Halterung der Motorbaugruppe. Führen Sie die blau/weißen, roten, grauen, gelben Drähte und das Sicherheitskabel durch den Downrod (Abb. 6).

4. Schrauben Sie den Downrod in den Kragen oben auf dem Motor. Installieren Sie den Gabelbolzen, indem Sie die Löcher in der Downrod-Halterung mit den Löchern im Downrod ausrichten. Sichern Sie den Gabelbolzen mit dem Splint. Ziehen Sie die beiden Stellschrauben mit Muttern in der Downrod-Halterung fest. (Abb. 7)

5. Schieben Sie die Kupplungsabdeckung, die Baldachinschraubenabdeckung
6. Setzen Sie die Aufhängekugel vorsichtig wieder auf den Downrod (lackierte Seite nach unten) und den Baldachin (geöffnet, stellen Sie sicher, dass der Querbolzen in der richtigen Position ist, Seite nach oben) auf den Downrod. Die Kupplungsabdeckung geht die Stellschraube ist festgezogen und die Drähte sind nicht verdreht. Eine ganz nach unten. (Abb. 8) lose Stellschraube könnte ein Wackeln des Ventilators verursachen.


1. Befestigen Sie das Sicherheitskabel mit der mitgelieferten Holzschraube, Unterlegscheiben und Federringen an den Tragbalken. Verwenden Sie D Hardware.
   HINWEIS: Das Sicherheitskabel ist für alle Deckenventilatorinstallationen in Kanada erforderlich. Das Sicherheitskabel ist für Deckenventilator- und Beleuchtungs-(Kombi-)Installationen über 35 lbs. sowohl bei Unterputz- als auch bei Downrod-Modellen in den Vereinigten Staaten erforderlich.

HERSTELLEN DER ELEKTRISCHEN ANSCHLÜSSE

1. Schieben Sie den Empfänger mit der flachen Seite nach oben an seinen Platz.
2. Verbinden Sie die gekennzeichneten Drähte des Ventilators mit den entsprechenden Drähten am Empfänger.
3. Verbinden Sie die gekennzeichneten Drähte der Anschlussdose mit den entsprechenden Drähten am Empfänger. Verwenden Sie E Hardware.
   HINWEIS: Das Versäumnis, korrekte Verbindungen herzustellen, führt zu dauerhaften Schäden am Empfänger. Nach dem Herstellen der elektrischen Verbindungen sollten die gespleißten Verbinder nach oben gedreht und vorsichtig in die Anschlussdose geschoben werden. Die Drähte sollten so auseinandergespreizt werden, dass der geerdete Leiter und der Schutzleiter auf einer Seite der Anschlussdose und der ungeerdete Leiter auf der anderen Seite der Anschlussdose liegen.

INSTALLIEREN DER OPTIONALEN WANDSTEUERUNG

HINWEIS: Überspringen Sie diesen Abschnitt, wenn Sie keine Wandsteuerung (WC20-WT) erworben haben.

HINWEIS: Wandsteuerung nicht enthalten. Ein Bluetooth-Wandsteuerungszubehör kann separat erworben werden.
HINWEIS: Für Mehrfachverdrahtung zum nächsten Schritt springen.

1. Verbinden Sie das grün markierte Kabel "GROUND" (ERDUNG) von der Wandsteuerung mit dem Kupferkabel aus der Wandanschlussdose, das zum Schutzschalter zurückführt – wichtig für die ordnungsgemäße Funktion des Ventilators.
2. Verbinden Sie das schwarz markierte Kabel "LINE IN" (PHASE EINGANG) von der Wandsteuerung mit dem schwarzen LINE VOLTAGE (NETZSPANNUNG) Kabel aus der Wandanschlussdose, das zum Schutzschalter zurückführt.
3. Verbinden Sie das rote Kabel von der Wandsteuerung mit dem schwarzen Kabel aus der Wandanschlussdose, das zum Ventilator führt.
4. Verbinden Sie das weiße Kabel von der Wandsteuerung mit dem weißen (Neutral-)Kabel aus der Wandanschlussdose.
5. Verstauen Sie die Kabelverbindungen vorsichtig in der Anschlussdose. Befestigen Sie die Wandsteuerung mit den zwei (2) mitgelieferten Wandsteuerungsschrauben.
6. Befestigen Sie die Wandmontageplatte über dem Wandschalter und sichern Sie sie mit den zwei (2) mitgelieferten Schrauben für die Wandmontageplatte.
7. Befestigen Sie die Wandplatte an der Wandmontageplatte.

1. Installieren Sie die Wandsteuerung gemäß dem untenstehenden Schaltplan.
2. Koppeln Sie jede der Wandsteuerungen einzeln mit dem Ventilator-Empfänger gemäß den Kopplungsanweisungen.

INSTALLIEREN DES BALDACHINS

1. Sichern Sie die Kabelverbinder mit den mitgelieferten Kabelbindern.
2. Installieren Sie den Baldachin an der Montagehalterung, nachdem die Schraube entfernt wurde.
3. Installieren Sie den Baldachin-Schraubenring wie abgebildet.
4. Drehen Sie den Downrod, bis die Aufhängekugel in die Nuten der Aufhängehalterung gleitet.

INSTALLIEREN DER ADAPTERPLATTE

1. Entfernen Sie 1 von 3 Schrauben vom Montagerring und lösen Sie die anderen (nicht entfernen).

1. Drehen und verriegeln Sie die Adapterplatte an ihrem Platz.
2. Verwenden Sie die im vorherigen Schritt entfernte Schraube, um die Adapterplatte zu installieren.
3. Ziehen Sie die anderen beiden Montagerringschrauben fest.
4. Sie sind nun bereit, die LED zu installieren

INSTALLIEREN DES LEUCHTENMODULS/GLASES

1. Installieren Sie den Glasschirm fest, indem Sie ihn in die Adapterplatte drehen.
2. Sie haben die Installation abgeschlossen – Sie können jetzt Ihren WAC Smart Fan steuern.
   HINWEIS: Es gibt keine Leuchtenabdeckung für diesen Ventilator.

1. Entfernen Sie 3 Schrauben vom äußeren Umfang der Adapterplatte.
2. Verbinden Sie das blaue Kabel vom Motor mit dem blauen Kabel am LED-Modul und das weiße Kabel vom Motor mit dem weißen Kabel am LED-Modul.
3. Platzieren Sie das Leuchtenmodul an der Adapterplatte. Nehmen Sie die 3 zuvor entfernten Schrauben und installieren Sie das Leuchtenmodul.

STEUERUNG DES LÜFTERS

Ihr Lüfter wurde Ihnen mit der bereits mit ihm gekoppelten Fernbedienung geliefert. Sie müssen die Lasche entfernen, um Ihre Fernbedienung verwenden zu können.

1. Licht Ein/Aus, Hell/Dunkel
2. Lüfter Ein/Aus, Geschwindigkeit Erhöhen/Verringern
3. Jahreszeit (Sommer/Winter)

Luftspaltschalter: Zuglasche zum Ausschalten im Notfall.
Nicht für den normalen Lüfterbetrieb erforderlich.
HINWEIS: Ihr Lüfter verfügt über 6 Geschwindigkeitsstufen. Ein akustisches Signal zeigt an, wenn die Geschwindigkeit erhöht oder verringert wird. Wenn der Lüfter die minimale/maximale Geschwindigkeitsstufe erreicht hat, piept der Lüfter zweimal.
HINWEIS: Das Pairing muss innerhalb von 3 Minuten nach dem Einschalten des Lüfterempfängers abgeschlossen sein. Wenn Sie Ihre Fernbedienung mit einem anderen WAC Smart Fan koppeln möchten oder sie jemals mit dem ursprünglichen Lüfter neu koppeln müssen, halten Sie den light toggle (Lichtschalter) und fan toggle (Lüfterschalter) 4 Sekunden lang gedrückt, bis Sie eine kurze Piepton- und lange Piepton-Kombination vom Lüfter hören.

Breeze-Modus (Brise-Modus)

1. Der Breeze-Modus (Brise-Modus) imitiert das natürliche Auf und Ab des Windes in der Natur, indem er die Lüftergeschwindigkeit variiert.
   HINWEIS: Der Breeze-Modus (Brise-Modus) dreht Ihren Lüfter immer in die Sommerrichtung (CCW).
2. Um den Breeze-Modus (Brise-Modus) zu starten, drücken Sie und 4 Sekunden lang. Die LED blinkt grün und der Lüfter piept.
3. Um den Breeze-Modus (Brise-Modus) zu verlassen und zum Standard-Lüftermodus zurückzukehren, drücken Sie und 4 Sekunden lang. Die LED blinkt grün und der Lüfter piept. Ihr Lüfter kehrt zur Richtung und Geschwindigkeit zurück, die vor dem Einschalten des Breeze-Modus (Brise-Modus) eingestellt war.

Steuerung mehrerer Lüfter mit Fern- oder Wandbedienung
Ihre Fern- und Wandbedienungen können mehrere Lüfter steuern. Eine Fern- oder Wandbedienung kann eine unbegrenzte Anzahl von Lüftern steuern, wobei die einzige Einschränkung die Bluetooth®-Reichweite der Steuerung und der Lüfter ist, die Sie mit derselben Steuerung bedienen möchten. Schalten Sie den Stromkreis der Ziellüfter für 30 Sekunden aus und dann wieder ein. Halten Sie die fan (Lüfter-) und light (Licht-) Taste 10-15 Sekunden lang gedrückt, bis Sie von jedem Lüfter einen Signalton hören.
HINWEIS: Lüfter, die Sie nicht mit derselben Steuerung bedienen möchten, sollten ausgeschaltet bleiben oder warten, bis das 3-minütige Pairing-Fenster für diesen speziellen Lüfter abgelaufen ist.
Das Koppeln einer Fernbedienung oder Wandbedienung mit zusätzlichen Lüftern kann auf dieselbe Weise erfolgen, wie im Abschnitt zum Pairing beschrieben.
HINWEIS: Das Pairing muss innerhalb von drei (3) Minuten nach dem Einschalten des Lüfters abgeschlossen sein.

Synchronisierung der Steuerung über mehrere Lüfter hinweg
Wenn Sie mehr als einen Lüfter mit einer Fernbedienung steuern, besteht die Möglichkeit, dass deren Lichtstatus, Lüfterstatus oder Lüfterrichtung asynchron werden kann. Um die Lüfter/Lichter wieder zu synchronisieren, befolgen Sie bitte die Anweisungen.

Lüfter Ein/Aus: Halten Sie die Taste 4 Sekunden lang gedrückt. Die LED der Fernbedienung blinkt grün und alle verbundenen Lüfter piepen, um anzuzeigen, dass die Nachricht empfangen wurde. Alle Lüfter schalten sich aus. Dadurch werden alle von der Fernbedienung gesteuerten Lüfter synchronisiert.
Licht Ein/Aus: Halten Sie die Taste 4 Sekunden lang gedrückt. Die LED der Fernbedienung blinkt grün und alle verbundenen Lüfter piepen, um anzuzeigen, dass die Nachricht empfangen wurde. Alle Lichter schalten sich aus. Dadurch werden alle von der Fernbedienung gesteuerten Lüfter synchronisiert.
Lüfterrichtung: Halten Sie die Taste 4 Sekunden lang gedrückt. Die LED der Fernbedienung blinkt grün und alle verbundenen Lüfter piepen, um anzuzeigen, dass die Nachricht empfangen wurde. Alle Lüfter werden auf den Sommermodus (Drehung gegen den Uhrzeigersinn) eingestellt. Dadurch werden alle von der Fernbedienung gesteuerten Lüfter synchronisiert.

ZURÜCKSETZEN

HINWEIS: Wenn Sie Ihre Wi-Fi-Einstellungen (SSID oder Sicherheitspasswort) ändern, müssen Sie einen Wi-Fi-Reset am Lüfter durchführen, indem Sie die fan speed up (Lüftergeschwindigkeit erhöhen) und fan speed down (Lüftergeschwindigkeit verringern) Tasten auf der Fernbedienung 10 Sekunden lang gedrückt halten. Die Leuchte an der Fernbedienung blinkt grün und der Lüfter gibt zwei lange Pieptöne von sich. Sie können dann die Modern Forms Fans App verwenden, um Ihren Lüfter mit dem neuen Netzwerk zu verbinden.
HINWEIS: Ein Factory Reset (Zurücksetzen auf Werkseinstellungen) entfernt Fernbedienungen, Wandbedienungen und WAC App-Verbindungen.
HINWEIS: Wenn vom technischen Support empfohlen, können Sie Ihren Lüfter auf die Werkseinstellungen zurücksetzen, indem Sie entweder den light toggle (Lichtschalter), fan toggle (Lüfterschalter) und season button (Jahreszeit-Taste) 10 Sekunden lang gedrückt halten oder kurz die reset button (Reset-Taste) am Empfänger des Lüfters drücken. Der Lüfter gibt drei Pieptöne ab, die anzeigen, dass das Zurücksetzen erfolgreich war.

ANWENDUNG

Zusätzlich zur mitgelieferten Steuerung können Sie Ihren Lüfter mit der WAC App bedienen.

Erweiterbar mit Smart-Funktionen
Scannen Sie den Code rechts mit Ihrem Telefon, um herauszufinden, wie Sie Smart-Funktionen über die WAC App aktivieren und in Ihr Smart-Home-Ökosystem integrieren können.
HINWEIS: Halten Sie light toggle (Lichtschalter) und season toggle (Jahreszeitenschalter) 4 Sekunden lang gedrückt, wenn Sie die App oder das Wi-Fi-Broadcasting nicht verwenden möchten.

Für detailliertere App-Anweisungen und Smart-Home-Geräteintegration
http://www.waclighting.com/SmartFanStart

1. Um die WAC App zu nutzen, laden Sie sie aus dem App Store oder von Google Play herunter.
2. Öffnen Sie die App, um Ihr Konto zu erstellen. Sie können sich auch mit Ihrem Facebook- oder Google-Konto anmelden.
3. Um eine Wi-Fi-Verbindung einzurichten, benötigen Sie die SSID und das Wi-Fi-Passwort für das Netzwerk, mit dem Sie sich verbinden möchten.
4. Sie erhalten eine Aufforderung, Ihr Lüftergerät zu benennen und optional ein Bild davon hochzuladen, falls Sie dies wünschen.
5. Die WAC App führt Sie durch den Hauptbildschirm und zeigt Ihnen, wie Sie Zeitpläne erstellen, Lüftergeschwindigkeiten ändern, das Licht dimmen, zwischen Sommer- und Wintermodus wechseln, Benutzer einladen, Gruppen erstellen und vieles mehr. Weitere Details entnehmen Sie bitte den Anweisungen der WAC App.

ZUBEHÖR

Produkt		Modell	Beschreibung	Ausführung
Bluetooth-Fernbedienung		RC20-	Kompatibel mit WAC Smart Fans, 6 Lüftergeschwindigkeiten, Licht dimmbar bis 1%	WT
Bluetooth-Wandbedienung		WC20-	6 Lüftergeschwindigkeiten, Licht dimmbar bis 1% Funktioniert in Verbindung mit dem WAC Smart Fan Empfänger (nicht enthalten)	WT
Kupplung		DC-**	Verbindet zwei Fallstangen
Schrägdecken-Kit		SC-**	Entwickelt für Gebäude mit steileren Schrägdecken bis zu 45° oder 12/12 Neigung
Fallstange	DR12-**	12-Zoll-Fallstange	Alle unsere Fallstangen haben einen Außendurchmesser von 1 Zoll und sind am Motoranschluss mit einem Gewinde versehen, um eine zusätzliche Sicherheitsebene für Anpassungen vor Ort zu schaffen.
	DR18-**	18-Zoll-Fallstange
	DR24-**	24-Zoll-Fallstange
	DR36-**	36-Zoll-Fallstange
	DR48-**	48-Zoll-Fallstange
	DR60-**	60-Zoll-Fallstange
	DR72-**	72-Zoll-Fallstange

FEHLERBEHEBUNG

Mein Lüfter startet nicht

1. Überprüfen Sie die Haupt- und Abzweigstromkreis-Sicherungen oder Schutzschalter.
2. Überprüfen Sie die Netzleitungsverbindungen zum Lüfter und die Schaltdrahtverbindungen in den Schaltergehäusen.

   Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet ist!

Mein Lüfter ist laut

1. Gönnen Sie eine 24-stündige Einlaufzeit. Die meisten Geräusche, die mit einem neuen Lüfter verbunden sind, verschwinden in diesem Zeitraum.
2. Stellen Sie sicher, dass die Schrauben, die an den Flügeln (und gegebenenfalls den Flügelarmen) befestigt sind, fest angezogen sind.
3. Stellen Sie sicher, dass alle Schrauben im Motorgehäuse fest sitzen.
4. Stellen Sie sicher, dass das Glas fest sitzt.
5. Ziehen Sie die Schrauben des Aufhängebügels fest und stellen Sie sicher, dass der Anschlusskasten gesichert ist.
6. Ihre Kabelverbinder könnten gegen die Deckenabdeckung des Lüfters klappern.
7. Stellen Sie sicher, dass Sie einen cUL/UL-zugelassenen Anschlusskasten haben und dieser korrekt installiert ist.

Mein Lüfter wackelt

1. Ziehen Sie die Stellschrauben in der Fallstange fest.
2. Stellen Sie sicher, dass Ihre Aufhängekugelbaugruppe fest im Aufhängebügel eingerastet ist.
3. Ziehen Sie die Schrauben des Aufhängebügels am Anschlusskasten fest.
4. Stellen Sie sicher, dass die Lüfterflügel richtig ausgerichtet und sicher an der Motorgehäusebaugruppe/den Flügelarmen befestigt sind.
5. Stellen Sie sicher, dass die Abstände zwischen den Flügeln gleichmäßig verteilt sind.
6. Stellen Sie sicher, dass Sie einen zugelassenen cUL/UL-gelisteten Anschlusskasten verwenden und dieser korrekt installiert ist.

Mein Lüfter erzeugt nicht genügend Luftbewegung

Wenn möglich, ziehen Sie bitte die Verwendung einer längeren als der mitgelieferten Fallstange in Betracht.
Meine Fern- oder Wandbedienung steuert meinen Lüfter nicht
Vergewissern Sie sich, dass der Lüfter Strom erhält, indem Sie ihn aus- und wieder einschalten (Power Cycling).
So gehen Sie vor:

1. Unterbrechen Sie die Stromzufuhr zum Lüfter über einen standardmäßigen On/Off (Ein/Aus) Wandschalter oder den Sicherungsautomaten, falls kein standardmäßiger Wandschalter vorhanden ist.
2. Warten Sie mindestens 10 Sekunden und stellen Sie dann die Stromversorgung wieder her.
3. Der Lüfter schaltet sich für 3 Minuten im Pairing-Modus ein.
4. Halten Sie die Tasten und auf der Wandbedienung 10-15 Sekunden lang gedrückt.
5. Wenn die LED-Anzeige dauerhaft grün leuchtet und drei (2) akustische Pieptöne zu hören sind, ist der Pairing-Vorgang abgeschlossen.

Mein WLAN-Heimnetzwerk wird während der Einrichtung nicht in der App-Liste angezeigt.

1. Ihr Lüfter unterstützt die Verbindung mit 2,4-GHz-802.11b/g/n-Netzwerken. Überprüfen Sie die Kompatibilität Ihres Netzwerks, indem Sie Ihre Router-Einstellungen überprüfen oder Ihren Router-Hersteller kontaktieren.
2. Stellen Sie sicher, dass die SSID Ihres Netzwerks nicht versteckt ist.
3. Ihr Lüfter unterstützt keine 5-GHz-Netzwerkkonnektivität.

Mein Lüfter konnte sich nicht mit dem WLAN-Netzwerk verbinden

Stellen Sie sicher, dass Sie das richtige WLAN-Passwort eingegeben haben und Ihr Mobilgerät mit demselben Netzwerk verbunden ist, mit dem Sie den Lüfter verbinden wollten.
Stellen Sie sicher, dass Sie sich innerhalb der vom Router-Hersteller angegebenen Reichweite befinden. Wenn all diese Schritte fehlgeschlagen sind, schalten Sie Ihren Lüfter und Router bitte aus und wieder ein (Power Cycle) und versuchen Sie es erneut.

Was ist Power Cycling und wie führe ich es bei meinem Lüfter durch?
Power Cycling ist das vorübergehende Trennen der Stromquelle Ihres Lüfters. Wenn der Lüfter über einen Wandschalter mit Strom versorgt wird, schalten Sie den Schalter für 10 Sekunden aus und dann wieder ein. Alternativ können Sie den Schutzschalter, mit dem der Lüfter verbunden ist, für 10 Sekunden aus- und wieder einschalten. Wenn Ihr Lüfter über eine WAC-Wandbedienung (P/N: WC20-WT) angeschlossen ist, ziehen Sie den Air-Gap Switch (Luftspaltschalter) an Ihrer Wandbedienung, warten Sie 10 Sekunden und setzen Sie ihn wieder ein.

Was ist adaptives Lernen?

Adaptives Lernen ist eine exklusive Funktion, die es Ihrem Lüfter ermöglicht, Ihre täglichen/wöchentlichen Gewohnheiten zu lernen und automatisch geplante Aktivitäten über die WAC App zu empfehlen. Diese Funktion kann ein- oder ausgeschaltet werden.

Was ist der Breeze-Modus (Brise-Modus)?

Der Breeze-Modus (Brise-Modus) imitiert das natürliche Auf und Ab des Windes in der Natur, indem er die Geschwindigkeit Ihres Lüfters variiert.

Was ist Pairing?

Pairing ist der Prozess der Verbindung Ihrer WAC-Fernbedienung oder Wandbedienung mit Ihrem Lüfter. Ihr Lüfter wird mit der mitgelieferten Fernbedienung vorab gekoppelt geliefert.
Wenn Sie jedoch zusätzliche Bedienelemente für Ihren Lüfter wünschen oder ein Bedienelement ersetzen, lesen Sie den Abschnitt zum Koppeln und Entkoppeln in der Anleitung.

Was ist ein Factory Reset (Zurücksetzen auf Werkseinstellungen)?

Ein Factory Reset (Zurücksetzen auf Werkseinstellungen) stellt die ursprünglichen Einstellungen des Lüfters wieder her. Dies kann über die Steuerung oder durch Drücken und Halten der kleinen Taste am Empfänger erfolgen, bis Sie drei akustische Pieptöne hören, oder indem Sie die fan toggle (Lüfterschalter), light toggle (Lichtschalter) und season toggle (Jahreszeitenschalter) Tasten auf Ihrer gekoppelten Fernbedienung oder Wandbedienung 10 Sekunden lang gedrückt halten.
HINWEIS: Möglicherweise müssen Sie Ihre Fernbedienung oder Wandbedienungen nach einem Factory Reset (Zurücksetzen auf Werkseinstellungen) erneut mit dem Lüfter koppeln. Ein Factory Reset (Zurücksetzen auf Werkseinstellungen) trennt den Lüfter auch von Ihrem WLAN-Heimnetzwerk und erfordert, dass Sie den Lüfter über die WAC Smart Fans App hinzufügen.
Für weitere Anweisungen lesen Sie bitte den FAQ-Bereich unserer App. Für alle weiteren Fragen wenden Sie sich bitte an unsere engagierten Fan Support-Spezialisten. Kontaktinformationen finden Sie am Anfang der Anleitung.

SICHERHEITSREGELN

Informationen zu Betrieb, Wartung und Fehlerbehebung finden Sie unter http://waclighting.com/fan-support/

1. Um das Risiko eines Stromschlags zu verringern, stellen Sie sicher, dass die Stromzufuhr am Schutzschalter unterbrochen wurde, bevor Sie beginnen.
2. Die gesamte Verkabelung muss den Vorschriften des National Electrical Code "ANSI/ NFPA 70" und den örtlichen Elektrovorschriften entsprechen. Die Elektroinstallation sollte von einem zugelassenen Elektriker durchgeführt werden.
3. Um das Risiko von Brand, Stromschlag, Personenschäden oder Schäden am Ventilator oder anderen Gegenständen zu verringern, müssen die Anschlussdose und die Tragkonstruktion sicher montiert sein und zuverlässig ein Mindestgewicht von 35 Ibs (15,9 kg) tragen können. Verwenden Sie nur UL/cUL-gelistete Anschlussdosen, die mit "FOR FAN SUPPORT" (FÜR VENTILATORUNTERSTÜTZUNG) gekennzeichnet sind. Verwenden Sie nur die mit der Anschlussdose gelieferten Schrauben und Unterlegscheiben.
4. Der Ventilator muss mit einem Mindestabstand von 7 ft (2,1 m) von der Hinterkante der Rotorblätter zum Boden und einem Mindestabstand von 1,5 ft (0,5 m) von der Kante der Rotorblätter zu den umgebenden Wänden montiert werden.
5. Platzieren Sie niemals Gegenstände im Bereich der Rotorblätter.
6. Um Personenschäden oder Schäden am Ventilator und anderen Gegenständen zu vermeiden, seien Sie bitte vorsichtig, wenn Sie am Ventilator arbeiten oder ihn reinigen.
7. Um einen Stromschlag oder Schäden am Motor oder der Oberfläche zu vermeiden, verwenden Sie beim Reinigen des Ventilators oder der Rotorblätter kein Wasser oder Chemikalien. Ein trockenes Tuch oder ein leicht feuchtes Tuch ist für die meisten Reinigungsarbeiten geeignet.
8. Nach dem Herstellen der elektrischen Verbindungen sollten die gespleißten Leiter nach oben gedreht und vorsichtig in die Anschlussdose geschoben werden. Die Drähte sollten so auseinandergespreizt werden, dass der geerdete Leiter und der Schutzleiter auf einer Seite der Anschlussdose und der ungeerdete Leiter auf der anderen Seite der Anschlussdose liegen.
9. Alle Stellschrauben müssen vor der Installation überprüft und bei Bedarf nachgezogen werden.

Installieren oder verwenden Sie Ihren Ventilator nicht, wenn Teile beschädigt sind oder fehlen. Dieses Produkt ist ausschließlich zur Verwendung mit den mitgelieferten Teilen und/oder Zubehörteilen bestimmt, die von WAC für dieses Produkt vorgesehen sind. Der Austausch von Teilen oder Zubehör, die nicht von WAC für dieses Produkt vorgesehen sind, kann zu Personen- oder Sachschäden führen und die Garantie ungültig machen. Wenden Sie sich an einen autorisierten Händler oder den Hersteller, wenn Teile beschädigt sind oder fehlen.

Um das Risiko eines Stromschlags zu verringern, muss dieser Ventilator mit der mitgelieferten Wandsteuerung installiert und betrieben oder über die WAC App oder eine (nicht im Lieferumfang enthaltene) Wandsteuerung gesteuert werden.

Verwenden Sie keine Elektrowerkzeuge zum Zusammenbau oder zur Installation Ihres Ventilators. Die Verwendung von Elektrowerkzeugen kann zu einem unsachgemäßen Zusammenbau führen, der Geräusche oder Schäden am Ventilator, Personen- oder Sachschäden verursachen kann.

Um das Risiko von Personenschäden zu verringern, biegen Sie die Rotorblattarme nicht beim Anbringen der Halterungen, beim Ausbalancieren der Rotorblätter oder beim Reinigen des Ventilators.

Führen Sie keine Fremdkörper zwischen rotierende Rotorblätter ein.

Betreiben Sie den Ventilator nicht, es sei denn, die Rotorblätter sind angebracht. Es können Geräusche und Schäden am Ventilator auftreten.

Dieses Gerät ist nicht für die Verwendung durch kleine Kinder ohne Aufsicht bestimmt.

Bevor Sie Ihren Ventilator zusammenbauen, lesen Sie den Abschnitt "Making the Electrical Connections" (Herstellen der elektrischen Anschlüsse). Wenn Sie das Gefühl haben, nicht über ausreichende Kenntnisse oder Erfahrungen in der Verkabelung zu verfügen, lassen Sie Ihren Ventilator von einem zugelassenen Elektriker installieren.
HINWEIS: Bevor Sie den Ventilator warten oder reinigen, schalten Sie die Stromversorgung am Schutzschalter ab.

Referenzen

• LED Lighting Manufacturer | Energy-Efficient | WAC Lighting
• App Store - Apple
• Google Play
• The Wac Smart Fan Experience | WAC Lighting

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

WAC WINDMILL F-080L Handbuch herunterladen

Verfügbare Sprachen
