WAC ECLIPSE F-053L Handbuch

ALLGEMEINE ANFRAGEN

Bei allen Fragen zu Ihrem Deckenventilator lesen Sie bitte alle beiliegenden Anweisungen, Installationsverfahren, Fehlerbehebungsrichtlinien und Garantieinformationen, bevor Sie mit der Installation beginnen.

Bei fehlenden Teilen oder allgemeinen Anfragen rufen Sie bitte unser geschultes technisches Personal an unter: 1-800-526-2588 Option 0
MO-FR 8:00-20:00 EST

E-Mail: customerservice@waclighting.com

Oder Live-Chat unter www.waclighting.com

LÜFTER-SUPPORT

Für schnellen Service halten Sie bitte die folgenden Informationen bereit, wenn Sie anrufen:

• Modellname und -nummer
• Teilenummer und Teilebeschreibung
• Kaufdatum und Kaufort

1-800-526-2588 Option 3
MO-FR 8:00-20:00 EST

E-Mail: fansupport@waclighting.com

NICHT AN DEN HANDEL ZURÜCKGEBEN

WERDEN SIE SMART

Dieser WAC Smart Fan ist:

cUL/UL-gelistet nach den strengsten Sicherheitsvorschriften

Wi-Fi und Bluetooth-fähig für unbegrenzte Steuerung

Koordiniert sich mit Smart-Geräten für sprachaktivierte Steuerung

Kompatibel mit unserer WAC App

Leise, zuverlässig und bis zu 70%

_MOTOR effizienter als AC-Motor-Ventilatoren

Die WAC App synchronisiert sich nahtlos mit Smart-Home-Geräten, die Sie bereits besitzen

Erhältlich im Google Pay und App Store

WANDBEDIENUNG WC20-WT
Optionales Zubehör separat erhältlich 6 Lüftergeschwindigkeiten Dimmt Licht auf 1% AN/AUS

FERNBEDIENUNG RC20-WT
Im Lieferumfang jedes Ventilators enthalten 6 Lüftergeschwindigkeiten Dimmt Licht auf 1% AN/AUS

ERFORDERLICHE WERKZEUGE & MATERIALIEN

Aufhängegewicht: 18 lbs

HINWEIS: Bevor Sie Verpackungsmaterialien entsorgen, stellen Sie sicher, dass alle Teile entnommen wurden.

HINWEIS: Legen Sie die Teile aus dem Zubehörbeutel in einen kleinen Behälter, um sie vor Verlust zu schützen.

WICHTIG: Bitte notieren Sie die MAC ID auf dem Empfänger und bewahren Sie sie an einem sicheren Ort auf.

LIEFERUMFANG

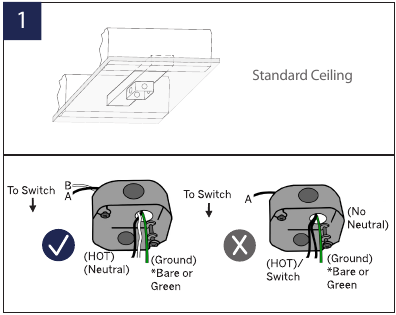

MONTAGEOPTIONEN

Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass der Strom am Schutzschalter vor Beginn der Arbeiten abgeschaltet wurde. Abbildungen 1 und 2 zeigen Beispiele für verschiedene Befestigungsmöglichkeiten der Anschlussdose. Siehe Teil A, falls erforderlich.

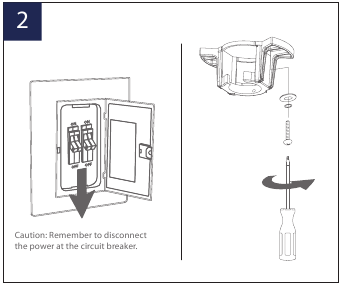

MONTAGE DER MONTAGEHALTERUNG

1. Entfernen Sie 1 Stellschraube von der Montagehalterung und legen Sie diese für die Fertigstellung der Installation beiseite.
2. Führen Sie die Versorgungsleitungen durch die Montagehalterung.
3. Befestigen Sie die Montagehalterung mit den im Lieferumfang Ihrer Anschlussdose enthaltenen Schrauben an der Deckenanschlussdose.

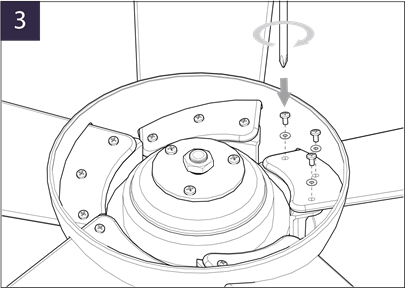

ANBRINGEN DER LÜFTERFLÜGEL

1. Setzen Sie die Flügel in die Schlitze ein und richten Sie sie an den Motorbaugruppenlöchern aus.
2. Befestigen Sie die Flügel mit den Flügelbefestigungsschrauben und Unterlegscheiben.

   Siehe Teil B

AUFHÄNGEN DES LÜFTERS

1. Schraube vom Aufhängekugel entfernen. Aufhängekugel und Querbolzen entfernen.
2. Lösen Sie 2 Schrauben, den Gabelbolzen und den Splint.

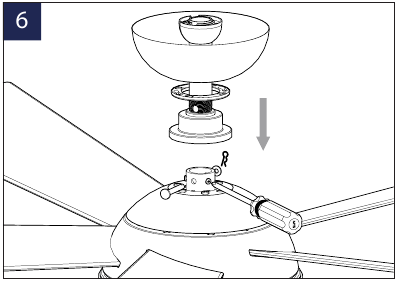

1. Installieren Sie die Kupplungsabdeckung, den Baldachinschraubring, den Baldachin und die Downrod-Baugruppe wie abgebildet in das Motorgehäuse.


1. Downrod und Motorhalslöcher ausrichten, Stifte und Schrauben wieder einsetzen.
2. Baldachin und Baldachinschraubabdeckung hochschieben. Aufhängekugel mit Querbolzen an der richtigen Stelle wieder anbringen.


1. Alles in die Montagehalterung setzen. Drehen, bis die Kugel einrastet und in der Schraube der Aufhängehalterung arretiert.


1. Befestigen Sie das Sicherheitskabel mit der mitgelieferten Holzschraube, Unterlegscheiben und Federringen an den Tragbalken. Siehe Teil C
   HINWEIS: Ein Sicherheitskabel ist für alle Deckenventilator-Installationen in Kanada erforderlich. Ein Sicherheitskabel ist für Deckenventilator- und Licht-(Kombi-)Installationen über 35 lbs in Unterputz- und Downrod-Modellen in den Vereinigten Staaten erforderlich.
2. Schieben Sie den Empfänger mit der flachen Seite nach oben in Position.

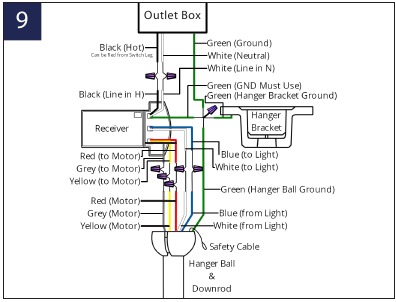

HERSTELLEN DER ELEKTRISCHEN ANSCHLÜSSE

1. Verbinden Sie die gekennzeichneten Drähte vom Ventilator mit den entsprechenden Drähten am Empfänger.
2. Verbinden Sie die gekennzeichneten Drähte von der Anschlussdose mit den entsprechenden Drähten am Empfänger.


Nachdem die elektrischen Anschlüsse hergestellt wurden, sollten die gespleißten Verbinder nach oben gedreht und vorsichtig in die Anschlussdose geschoben werden. Die Drähte sollten so gespreizt werden, dass der geerdete Leiter und der Geräteerdungsleiter auf einer Seite der Anschlussdose und der ungeerdete Verbinder auf der anderen Seite der Anschlussdose liegen.
Siehe Teil D

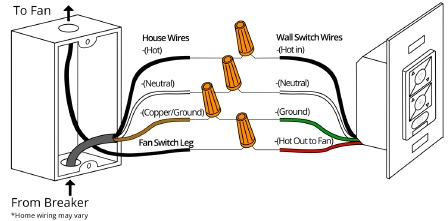

INSTALLATION DER OPTIONALEN WANDBEDIENUNG

HINWEIS: Wandbedienung nicht im Lieferumfang enthalten. Ein Bluetooth-Wandbedienungszubehör kann separat erworben werden.

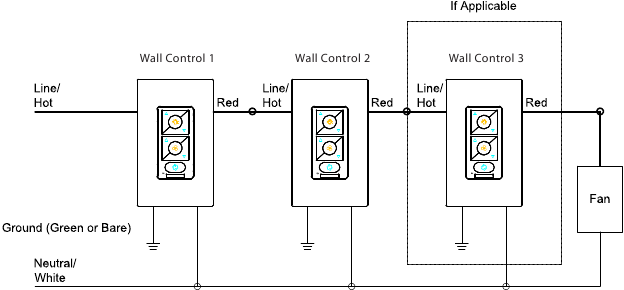

HINWEIS: Für die Mehrortverkabelung überspringen Sie den nächsten Schritt.

1. Verbinden Sie den grünen, mit „GROUND“ (Erdung) gekennzeichneten Draht der Wandbedienung mit dem Kupferdraht aus der Wandsteckdose, der zum Schutzschalter zurückführt – wichtig für eine ordnungsgemäße Funktion des Ventilators.
2. Verbinden Sie den schwarzen, mit „LINE IN“ (Leitungseingang) gekennzeichneten Draht der Wandbedienung mit dem schwarzen LEITUNGSSPANNUNGS-Draht aus der Wandsteckdose, der zum Schutzschalter zurückführt.
3. Verbinden Sie den roten Draht der Wandbedienung mit dem schwarzen Draht aus der Wandsteckdose, der zum Ventilator führt.
4. Verbinden Sie den weißen Draht der Wandbedienung mit dem weißen (Neutral-)Draht aus der Wandsteckdose.
5. Stecken Sie die Drahtverbindungen vorsichtig in die Anschlussdose. Befestigen Sie die Wandbedienung mit den zwei (2) mitgelieferten Wandbedienungsschrauben.
6. Bringen Sie die Wandmontageplatte über dem Wandschalter an und befestigen Sie diese mit den zwei (2) mitgelieferten Wandmontageplattenschrauben.
7. Befestigen Sie die Wandplatte an der Wandmontageplatte.


ABSCHLUSS DER INSTALLATION

1. Sichern Sie die Drahtverbinder mit den mitgelieferten Kabelbindern.
2. Baldachin an der Montagehalterung anbringen.


1. Installieren Sie den Baldachinschraubring wie abgebildet.

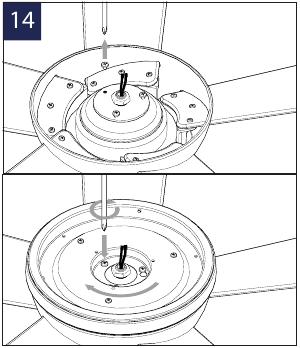

INSTALLATION DER ADAPTERPLATTE

1. Entfernen Sie eine der drei Montageplattenschrauben vom Befestigungsring und lösen Sie die anderen beiden Schrauben (nicht entfernen).
2. Drehen und verriegeln Sie die Adapterplatte wie abgebildet.
3. Verwenden Sie die Schraube aus dem vorherigen Schritt, um die Adapterplatte einzuschrauben und die 2 zuvor gelockerten Schrauben festzuziehen.

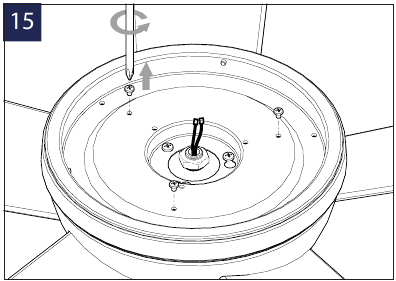

1. Entfernen Sie 3 Schrauben vom äußeren Umfang der Adapterplatte.

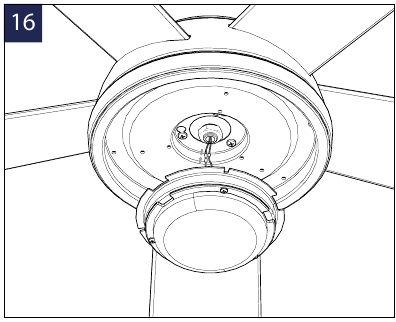

INSTALLATION DES LEUCHTENMODULS

1. Verbinden Sie den blauen Draht vom Ventilator mit dem blauen Draht des LED-Moduls. Wiederholen Sie dieselben Schritte für die weißen Drähte.

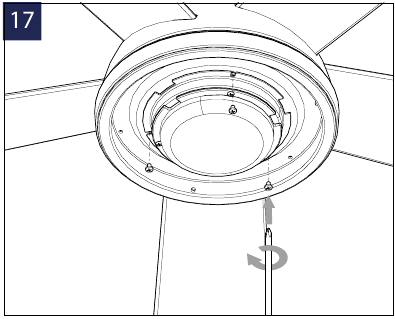

1. Befestigen Sie das Leuchtenmodul mit den 3 zuvor entfernten Schrauben an der Adapterplatte.

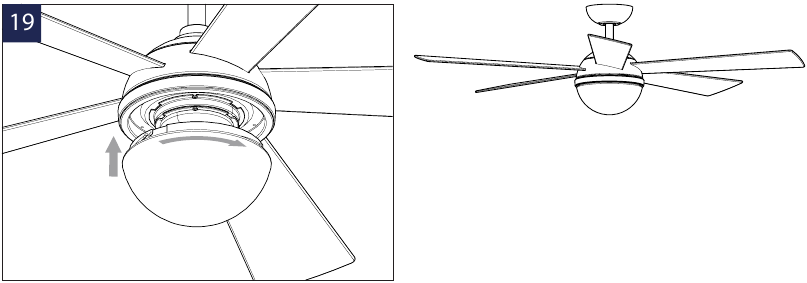

1. Installieren Sie den Glasschirm, ohne ihn zu fest anzuziehen.

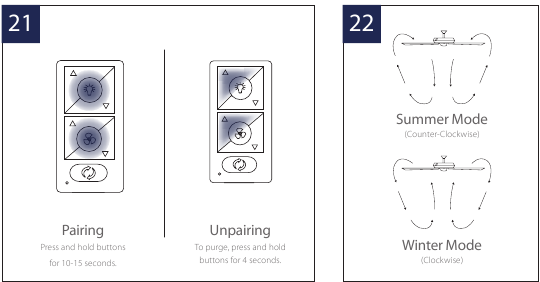

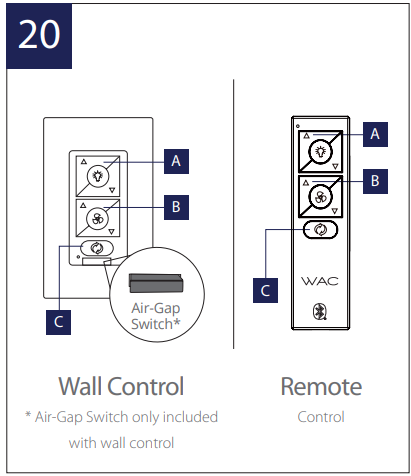

VENTILATOR STEUERN

Ihr Ventilator wurde Ihnen mit der bereits mit ihm gekoppelten Steuerung geliefert. Sie müssen die Lasche entfernen, um Ihre Fernbedienung zu verwenden.

1. Licht Ein/Aus, Heller/Dunkler

2. Ventilator Ein/Aus, Geschwindigkeit Erhöhen/Verringern
3. Jahreszeit (Sommer/Winter)

Air-Gap Schalter (Trennschalter): Lasche ziehen, um im Notfall die Stromzufuhr zu unterbrechen. Nicht für den normalen Ventilatorbetrieb erforderlich (nur bei Wandsteuerung enthalten).

HINWEIS: Ihr Ventilator verfügt über 6 Geschwindigkeitsstufen. Ein akustisches Signal zeigt an, wenn die Geschwindigkeit erhöht oder verringert wird. Wenn der Ventilator die minimale/maximale Geschwindigkeitsstufe erreicht hat, piept er zweimal.

HINWEIS: Die Kopplung muss innerhalb von 3 Minuten nach dem Einschalten des Ventilatorempfängers abgeschlossen sein.

Brise-Modus

1. Der Brise-Modus imitiert das natürliche Auf und Ab von Winden in der Natur, indem er die Ventilatorgeschwindigkeit variiert.
   HINWEIS: Im Brise-Modus dreht sich Ihr Ventilator immer in Sommerrichtung (gegen den Uhrzeigersinn)
2. Um den Brise-Modus zu starten, drücken Sie und für 4 Sekunden. Die LED blinkt grün und der Ventilator piept.
3. Um den Brise-Modus zu beenden und zum Standard-Ventilatormodus zurückzukehren, drücken Sie und für 4 Sekunden. Die LED blinkt grün und der Ventilator piept. Ihr Ventilator kehrt zu der Richtung und Geschwindigkeit zurück, die vor dem Eintritt in den Brise-Modus eingestellt waren.

Steuerung mehrerer Ventilatoren mit Fern- oder Wandsteuerungen
Ihre Fern- und Wandsteuerungen können mehrere Ventilatoren steuern. Eine Fern- oder Wandsteuerung kann eine unbegrenzte Anzahl von Ventilatoren steuern, wobei die einzige Einschränkung die Bluetooth®-Reichweite der Steuerung und des Ventilators ist.

Das Koppeln einer Fernbedienung oder Wandsteuerung mit einem oder mehreren zusätzlichen Ventilatoren kann auf die gleiche Weise erfolgen, wie im Abschnitt zur Kopplung beschrieben.

HINWEIS: Die Kopplung muss innerhalb von drei (3) Minuten nach dem Einschalten des Ventilators abgeschlossen sein.

Synchronisierung der Steuerung über mehrere Ventilatoren hinweg

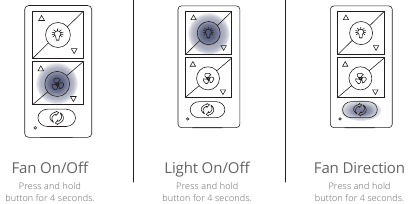

Wenn Sie mehr als einen Ventilator mit einer Fernbedienung steuern, besteht die Möglichkeit, dass deren Lichtstatus, Ventilatorstatus oder Ventilatorrichtung asynchron werden können. Um die Ventilatoren/Lichter wieder zu synchronisieren, befolgen Sie bitte die Anweisungen auf der nächsten Seite.

Ventilator Ein/Aus: Drücken und halten Sie die Taste für 4 Sekunden. Die LED an der Fernbedienung blinkt grün und alle verbundenen Ventilatoren piepen, um anzuzeigen, dass die Nachricht empfangen wurde. Alle Ventilatoren schalten sich aus. Dadurch werden alle von der Fernbedienung gesteuerten Ventilatoren synchronisiert.

Licht Ein/Aus: Drücken und halten Sie die Taste für 4 Sekunden. Die LED an der Fernbedienung blinkt grün und alle verbundenen Ventilatoren piepen, um anzuzeigen, dass die Nachricht empfangen wurde. Alle Lichter schalten sich aus. Dadurch werden alle von der Fernbedienung gesteuerten Ventilatoren synchronisiert.

Ventilatorrichtung: Drücken und halten Sie die Taste für 4 Sekunden. Die LED an der Fernbedienung blinkt grün und alle verbundenen Ventilatoren piepen, um anzuzeigen, dass die Nachricht empfangen wurde. Alle Ventilatoren werden in den Sommermodus (Drehung gegen den Uhrzeigersinn) versetzt. Dadurch werden alle von der Fernbedienung gesteuerten Ventilatoren synchronisiert.

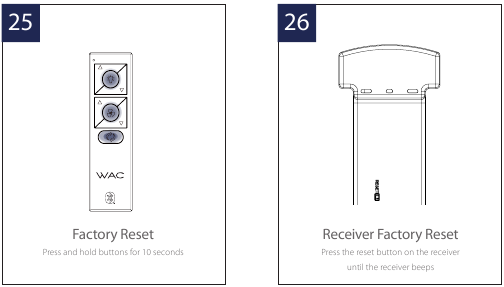

RESET

HINWEIS: Wenn Sie Ihre Wi-Fi-Einstellungen ändern (SSID oder Sicherheitspassphrase), müssen Sie einen Wi-Fi-Reset am Ventilator durchführen, indem Sie die Tasten für Ventilatorgeschwindigkeit erhöhen und Ventilatorgeschwindigkeit verringern auf der Fernbedienung 10 Sekunden lang gedrückt halten. Die Leuchte an der Fernbedienung blinkt grün und der Ventilator gibt zwei lange Pieptöne ab. Sie können dann die Modern Forms Fans App verwenden, um Ihren Ventilator mit dem neuen Netzwerk zu verbinden.

HINWEIS: Ein Werksreset entfernt Fernbedienungen, Wandsteuerungen und WAC App-Verbindungen.

HINWEIS: Wenn vom technischen Support angewiesen, können Sie Ihren Ventilator auf die Werkseinstellungen zurücksetzen, indem Sie entweder die Lichttaste, die Ventilatortaste und die Jahreszeitentaste 10 Sekunden lang gedrückt halten oder kurz die Reset-Taste am Empfänger des Ventilators drücken. Der Ventilator gibt drei Pieptöne ab, die anzeigen, dass der Reset erfolgreich war.

ANWENDUNG

Zusätzlich zur mitgelieferten Steuerung können Sie Ihren Ventilator mit der WAC App^* bedienen.

Erweiterbar mit Smart-Funktionen
Scannen Sie den Code rechts mit Ihrem Telefon, um herauszufinden, wie Sie Smart-Funktionen über die WAC App aktivieren und in Ihr Smart-Home-Ökosystem integrieren können.

Für detailliertere App-Anweisungen und Smart Home Geräteintegration http://www.waclighting.com/SmartFanStart

HINWEIS: Drücken Sie die Lichttaste und die Jahreszeitentaste und halten Sie diese 4 Sekunden lang gedrückt, wenn Sie die App nicht verwenden oder kein Wi-Fi übertragen möchten.

1. Um die WAC App zu verwenden, laden Sie sie aus dem App Store oder von Google Play herunter.
2. Öffnen Sie die App, um Ihr Konto zu erstellen. Sie können sich auch mit Ihrem Facebook- oder Google-Konto anmelden.
3. Um eine Wi-Fi-Verbindung einzurichten, benötigen Sie die SSID und das Wi-Fi-Passwort für das Netzwerk, mit dem Sie sich verbinden möchten.
4. Sie werden aufgefordert, Ihrem Ventilatorgerät einen Namen zu geben und optional ein Bild davon hochzuladen, falls Sie dies wünschen.
5. Die WAC App führt Sie durch den Hauptbildschirm und zeigt Ihnen, wie Sie Zeitpläne erstellen, Ventilatorgeschwindigkeiten ändern, das Licht dimmen, zwischen Sommer- und Wintermodus wechseln, Benutzer einladen, Gruppen erstellen und vieles mehr. Weitere Informationen finden Sie in der WAC App-Anleitung.

** Zusätzlicher Kauf erforderlich, um App-Steuerung und Integration zu ermöglichen.
** 9,95 $ + anfallende Steuern pro Ventilator.

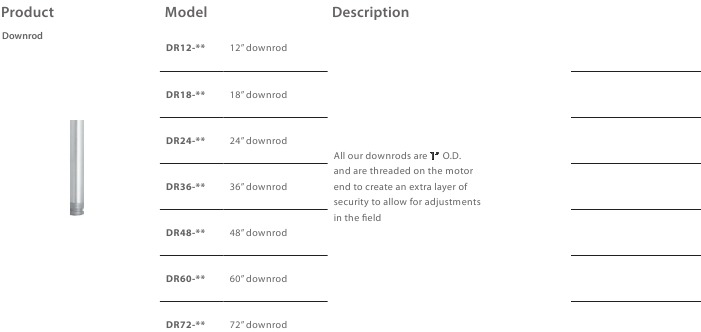

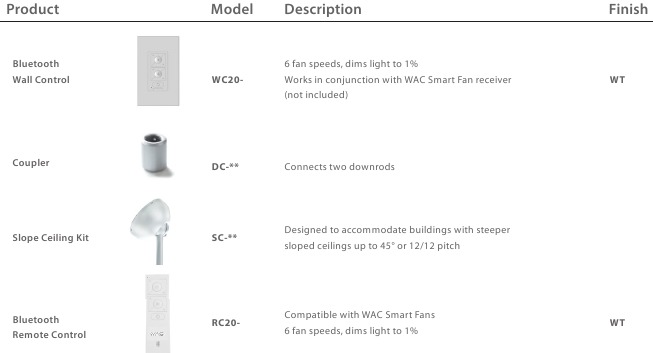

ZUBEHÖR

FEHLERBEHEBUNG

Mein Ventilator startet nicht

1. Überprüfen Sie die Haupt- und Abzweigsicherungen oder Leistungsschalter.
2. Überprüfen Sie die Netzanschlusskabel zum Ventilator und die Schalterkabelverbindungen in den Schaltergehäusen.

   Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet ist!

Mein Ventilator ist laut

1. Lassen Sie eine Einlaufzeit von 24 Stunden zu. Die meisten Geräusche, die mit einem neuen Ventilator verbunden sind, verschwinden in dieser Zeit.
2. Stellen Sie sicher, dass die Schrauben, die an den Flügeln (und gegebenenfalls an den Flügelarmen) befestigt sind, fest angezogen sind.
3. Stellen Sie sicher, dass alle Schrauben im Motorgehäuse fest sitzen.
4. Stellen Sie sicher, dass die Lichtabdeckung festgezogen ist und/oder das Glas fest sitzt.
5. Ziehen Sie die Schrauben der Aufhängebügel fest und stellen Sie sicher, dass die Anschlussdose gesichert ist.
6. Ihre Drahtverbinder könnten am Gehäuse des Ventilators klappern.
7. Stellen Sie sicher, dass Sie eine cUL/UL-zugelassene Anschlussdose haben und diese korrekt installiert ist.

Mein Ventilator wackelt

1. Ziehen Sie die Stellschrauben in der Fallstange fest.
2. Stellen Sie sicher, dass Ihre Aufhängekugelbaugruppe im Aufhängebügel eingerastet ist.
3. Ziehen Sie die Schrauben der Aufhängebügel an der Anschlussdose fest.
4. Stellen Sie sicher, dass die Ventilatorflügel richtig ausgerichtet und sicher an der Motorgehäusebaugruppe/den Flügelarmen befestigt sind.
5. Stellen Sie sicher, dass die Abstände zwischen den Flügeln gleichmäßig verteilt sind.
6. Stellen Sie sicher, dass Sie eine zugelassene cUL/UL-gelistete Anschlussdose verwenden und diese korrekt installiert ist.

Mein Ventilator erzeugt nicht genügend Luftbewegung
Wenn möglich, ziehen Sie bitte die Verwendung einer längeren als der mitgelieferten Fallstange in Betracht.

Meine Fernbedienung oder Wandsteuerung steuert meinen Ventilator nicht
Überprüfen Sie, ob der Ventilator mit Strom versorgt wird, indem Sie ihn aus- und wieder einschalten (Power Cycling).

Dazu gehen Sie wie folgt vor:

1. Unterbrechen Sie die Stromzufuhr zum Ventilator über den Standard-Ein-/Ausschalter an der Wand oder über den Schutzschalter, falls kein Standard-Wandschalter vorhanden ist.
2. Warten Sie mindestens 10 Sekunden und stellen Sie dann die Stromversorgung wieder her.
3. Der Ventilator schaltet sich für 3 Minuten im Kopplungsmodus ein.
4. Drücken und halten Sie die und Tasten an der Wandsteuerung für 10-15 Sekunden.
5. Wenn die LED-Anzeige dauerhaft grün leuchtet und drei (2) akustische Pieptöne zu hören sind, ist der Kopplungsvorgang abgeschlossen.

Mein Heim-Wi-Fi-Netzwerk wird während der Einrichtung nicht in der App-Liste angezeigt.

1. Ihr Ventilator unterstützt die Verbindung mit 2,4-GHz-802.11b/g/n-Netzwerken. Überprüfen Sie die Kompatibilität Ihres Netzwerks, indem Sie Ihre Router-Einstellungen überprüfen oder den Router-Hersteller kontaktieren.
2. Stellen Sie sicher, dass die SSID Ihres Netzwerks nicht versteckt ist.
3. Ihr Ventilator unterstützt keine 5-GHz-Netzwerkkonnektivität.

Mein Ventilator konnte dem Wi-Fi-Netzwerk nicht beitreten
Stellen Sie sicher, dass Sie das richtige Wi-Fi-Passwort eingegeben haben und Ihr mobiles Gerät mit demselben Netzwerk verbunden ist, mit dem Sie versucht haben, den Ventilator zu verbinden.
Stellen Sie sicher, dass Sie sich innerhalb der vom Router-Hersteller angegebenen Reichweite befinden. Wenn alle diese Schritte fehlgeschlagen sind, schalten Sie bitte Ihren Ventilator und Router aus und wieder ein und versuchen Sie es erneut.

Was ist Power Cycling und wie schalte ich meinen Ventilator aus und wieder ein (Power Cycle)?
Power Cycling ist das vorübergehende Entfernen der Stromquelle für Ihren Ventilator. Wenn der Ventilator über einen Wandschalter mit Strom versorgt wird, schalten Sie den Schalter für 10 Sekunden aus und wieder ein. Alternativ können Sie den Leistungsschalter, mit dem der Ventilator verbunden ist, für 10 Sekunden ausschalten und wieder einschalten. Wenn Ihr Ventilator über eine WAC-Wandsteuerung (P/N: WC20-WT) angeschlossen ist, ziehen Sie den Air-Gap Schalter an Ihrer Wandsteuerung, warten Sie 10 Sekunden und setzen Sie ihn wieder ein.

Was ist adaptives Lernen?
Adaptives Lernen ist eine exklusive Funktion, die es Ihrem Ventilator ermöglicht, Ihre täglichen/wöchentlichen Gewohnheiten zu lernen und automatisch geplante Aktivitäten über die Modern Forms App zu empfehlen. Diese Funktion kann ein- oder ausgeschaltet werden.

Was ist der Brise-Modus?
Der Brise-Modus imitiert das natürliche Auf und Ab von Winden in der Natur, indem er die Geschwindigkeit Ihres Ventilators variiert.

Was ist Kopplung?
Kopplung ist der Vorgang, bei dem Sie Ihre WAC-Fernbedienung oder Wandsteuerung mit Ihrem Ventilator verbinden. Ihr Ventilator wird bereits mit der mitgelieferten Fernbedienung gekoppelt geliefert.
Wenn Sie jedoch zusätzliche Steuerungen für Ihren Ventilator wünschen oder eine Steuerung ersetzen, lesen Sie den Abschnitt zur Kopplung und Entkopplung in der Anleitung.

Was ist ein Werksreset?
Ein Werksreset stellt die ursprünglichen Einstellungen des Ventilators wieder her. Dies kann über die Steuerung oder durch Drücken und Halten der kleinen Taste am Empfänger, bis Sie drei akustische Pieptöne hören, oder durch 10-sekündiges Halten der Tasten für Ventilator, Licht und Jahreszeit auf Ihrer gekoppelten Fernbedienung oder Wandsteuerung erreicht werden.

HINWEIS: Nach einem Werksreset müssen Sie Ihre Fernbedienung(en) oder Wandsteuerung(en) erneut mit dem Ventilator koppeln. Ein Werksreset trennt den Ventilator auch von Ihrem Heim-Wi-Fi-Netzwerk und erfordert, dass Sie den Ventilator über die WAC Smart Fans App hinzufügen.

Weitere Anleitungen finden Sie im FAQ-Bereich unserer App. Für alle weiteren Fragen wenden Sie sich bitte an unsere spezialisierten Ventilator-Support-Spezialisten. Die Kontaktinformationen finden Sie am Anfang der Anleitung.

SICHERHEITSREGELN

Informationen zu Betrieb, Wartung und Fehlerbehebung finden Sie unter http://waclighting.com/fan-support/

Um das Risiko eines Stromschlags zu verringern, stellen Sie sicher, dass die Stromzufuhr am Schutzschalter vor Beginn der Arbeiten unterbrochen wurde.

Alle Verkabelungen müssen dem National Electrical Code "ANSI/ NFPA 70" (Nationaler Elektrizitäts-Code) und den örtlichen Elektrovorschriften entsprechen. Die Elektroinstallation sollte von einem zugelassenen Elektriker durchgeführt werden.

Der Ventilator muss mit einem Mindestabstand von 7 ft. (2,1 m) von der Hinterkante der Ventilatorflügel zum Boden und einem Mindestabstand von 1,5 ft (0,5 m) von der Kante der Ventilatorflügel zu den umgebenden Wänden montiert werden.

Platzieren Sie niemals Gegenstände im Weg der Ventilatorflügel. Um Personen- oder Sachschäden am Ventilator und anderen Gegenständen zu vermeiden, seien Sie bitte vorsichtig, wenn Sie in der Nähe des Ventilators arbeiten oder diesen reinigen.

Um einen Stromschlag oder Schäden am Motor oder der Oberfläche zu vermeiden, verwenden Sie kein Wasser oder Chemikalien beim Reinigen des Ventilators oder der Ventilatorflügel. Ein trockenes Tuch oder ein leicht feuchtes Tuch ist für die meisten Reinigungen geeignet.

Nachdem die elektrischen Anschlüsse hergestellt wurden, sollten die gespleißten Leiter nach oben gedreht und vorsichtig in die Anschlussdose geschoben werden. Die Drähte sollten so auseinandergespreizt werden, dass der geerdete Leiter und der Schutzleiter auf einer Seite der Anschlussdose liegen und der ungeerdete Leiter auf der anderen Seite der Anschlussdose.

Alle Stellschrauben müssen vor der Installation überprüft und bei Bedarf nachgezogen werden.

Installieren oder verwenden Sie Ihren Ventilator nicht, wenn Teile beschädigt sind oder fehlen. Dieses Produkt ist ausschließlich zur Verwendung mit den mitgelieferten Teilen und/oder Zubehörteilen bestimmt, die von WAC für dieses Produkt vorgesehen sind. Die Verwendung von Teilen oder Zubehör, die nicht von WAC für dieses Produkt bestimmt sind, kann zu Personen- oder Sachschäden führen und die Garantie ungültig machen. Wenden Sie sich an einen autorisierten Händler oder den Hersteller, wenn Teile beschädigt sind oder fehlen.

Um das Risiko eines Stromschlags zu verringern, muss dieser Ventilator mit der mitgelieferten Wandsteuerung installiert und betrieben oder über die WAC-App gesteuert werden.

Verwenden Sie keine Elektrowerkzeuge zum Zusammenbau oder zur Installation Ihres Ventilators. Die Verwendung von Elektrowerkzeugen kann zu einer unsachgemäßen Montage führen, was Lärm oder Schäden am Ventilator, Personen- oder Sachschäden zur Folge haben kann.

Um das Risiko von Personenschäden zu verringern, biegen Sie die Flügelarme nicht beim Anbringen der Halterungen, beim Auswuchten der Flügel oder beim Reinigen des Ventilators.

Führen Sie keine Fremdkörper zwischen rotierende Ventilatorflügel ein.

Betreiben Sie den Ventilator nicht, es sei denn, die Ventilatorflügel sind angebracht. Es können Geräusche und Schäden am Ventilator auftreten.

Dieses Gerät ist nicht für die unbeaufsichtigte Verwendung durch kleine Kinder bestimmt.

Um das Risiko von Feuer, Stromschlag, Personenschäden oder Schäden am Ventilator oder anderen Gegenständen zu verringern, müssen die Anschlussdose und die Tragkonstruktion sicher montiert sein und ein Minimum von 35 lbs (15,9 kg) zuverlässig tragen können. Verwenden Sie nur UL/cUL-gelistete Anschlussdosen, die mit "FOR FAN SUPPORT." (FÜR VENTILATORUNTERSTÜTZUNG) gekennzeichnet sind. Verwenden Sie nur die mit der Anschlussdose gelieferten Schrauben und Unterlegscheiben.

Bevor Sie Ihren Ventilator zusammenbauen, lesen Sie den Abschnitt "Making the Electrical Connections" (Elektrische Anschlüsse herstellen). Wenn Sie der Meinung sind, dass Sie nicht über ausreichende Kenntnisse oder Erfahrungen in der Verkabelung verfügen, lassen Sie Ihren Ventilator von einem zugelassenen Elektriker installieren.

HINWEIS: Schalten Sie vor Wartungs- oder Reinigungsarbeiten am Ventilator die Stromzufuhr am Schutzschalter ab.

HINWEIS: Gemäß UL-Sicherheitsanforderungen für feuchte Umgebungen geeignet.

waclighting.com

Referenzen

• LED-Beleuchtungshersteller | Energieeffizient | WAC Lighting
• App Store - Apple
• Google Play
• Die WAC Smart Fan Erfahrung | WAC Lighting
• LED-Beleuchtungshersteller | Energieeffizient | WAC Lighting

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

WAC ECLIPSE F-053L Handbuch herunterladen

Verfügbare Sprachen
