Veikk VK1200 Handbuch

Produktübersicht

Über VK1200

Vielen Dank, dass Sie sich für das VEIKK VK1200 Pen Display entschieden haben.
Dies ist eine neue Generation von Zeichen-Displays, die eine volllaminierte Technologie verwendet, um Glas und Bildschirm nahtlos zu verbinden und eine ablenkungsfreie Arbeitsumgebung zu schaffen. Sie können natürlich zeichnen, wie Sie es mit echtem Stift und Papier tun würden, was Ihnen ein wirklich frisches Erlebnis bietet.
Um Ihnen ein besseres Verständnis und eine bessere Nutzung Ihres VK1200 Displays zu ermöglichen, lesen Sie bitte dieses Benutzerhandbuch sorgfältig durch. Das Benutzerhandbuch zeigt nur die Informationen unter Windows; sofern nicht anders angegeben, gelten diese Informationen sowohl für Windows- als auch für Mac-Systeme.

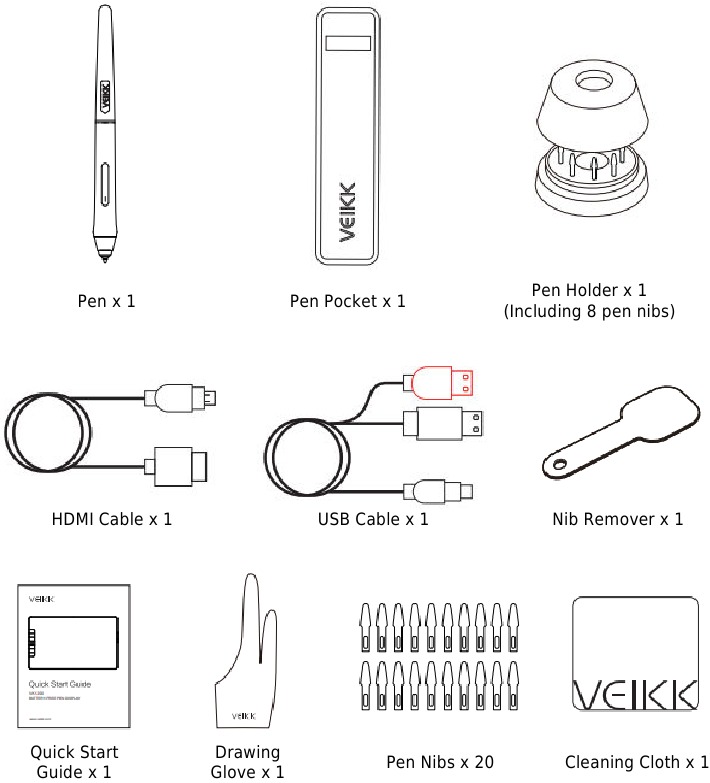

Produktzubehör

Produktübersicht

1. Arbeitsbereich
2. Schnelltasten
3. VEIKK Logo
4. USB-Anschluss
5. HDMI-Anschluss
6. Helligkeit erhöhen
7. Helligkeit verringern
8. Ein-/Ausschalter und Statusanzeigeleuchte
   1. Blau: Das VK1200 ist mit Ihrem Computer verbunden und eingeschaltet.
   2. Kein Licht: Das VK1200 ist ausgeschaltet.

Stift

Hinweis: Batterieloser Stift, kein Aufladen erforderlich.

Weiteres Zubehör

Technische Daten

Display-Anschluss

Verbinden Sie das Stift-Display mit Ihrem Computer über das USB-Kabel und das HDMI-Kabel.

1. Stecken Sie den Micro-HDMI-Anschluss in das VK1200, dann verbinden Sie den Typ-A-HDMI-Anschluss mit dem Computer.
2. Stecken Sie den Typ-C-USB-Anschluss in das VK1200, dann verbinden Sie den schwarzen Typ-A-USB-Anschluss mit dem Computer.

Hinweis:

1. Im Allgemeinen kann das Gerät eingeschaltet werden, wenn der schwarze USB-A-Anschluss mit Ihrem Computer verbunden ist. Ein blinkender Bildschirm des Geräts kann auf einen niedrigen Akkustand hinweisen; in diesem Fall wird empfohlen, das rot gefärbte USB-A-Kabel an eine andere USB-Schnittstelle Ihres Computers oder an das Netzteil anzuschließen. Das Netzteil ist nicht im Lieferumfang enthalten. Das Netzteil Ihres Mobiltelefons ist ebenfalls kompatibel.
2. Wenn korrekt angeschlossen, startet das VK1200 Display erfolgreich, sobald Sie den Ein-/Ausschalter drücken.

Treiberinstallation

Systemvoraussetzungen

Windows 10/8/7 (32/64 Bit)
Linux OS/Chrome 88 oder neuer
Mac OS 10.12 oder neuer

Treiberinstallation

1. Bevor Sie den VEIKK-Treiber installieren, deinstallieren Sie bitte alle Tablet-Treiber vollständig von Ihrem Computer.
2. Deaktivieren Sie alle Antivirenprogramme oder Firewalls, halten Sie alle Zeichensoftware geschlossen.
3. Verbinden Sie das VK1200 mit Ihrem Computer.
4. Bitte laden Sie den VEIKK-Treiber von unserer offiziellen Website herunter: www.veikk.com
5. Klicken Sie auf "VK Tablet Driver.exe" und folgen Sie den Anweisungen zur Installation. Bei einem Mac-System öffnen Sie es bitte mit dem Standard-Installer.

6. Sobald der Treiber vollständig installiert ist, sehen Sie ein Symbol in der Systemleiste (unten rechts) und auf dem Desktop (Windows) sowie in den Systemeinstellungen (Mac).
7. Nach erfolgreicher Installation sollte der digitale Stift in der Lage sein, den Cursor zu steuern und für die Konfiguration im Drucktestbereich aktiviert zu werden.
   Hinweis: Wenn Ihr Computer-Betriebssystem das neue System Mojave (10.14) oder Catalina (10.15) ist, fügen Sie bitte das Tablet Driver Center) zuerst zur Whitelist hinzu, nachdem Sie den Treiber auf Ihrem Computer installiert haben. Weitere Details finden Sie in den FAQ der Website.

8. Klicken Sie mit der rechten Maustaste auf Ihren Computer-Desktop und wählen Sie "Display Setting" (Anzeigeeinstellungen) - "Set monitor's" (Monitoreinstellungen) - "Size to text, app and other items" (Größe von Text, Apps und anderen Elementen) auf 100%.


Monitor-Zuordnung

In den Anzeigeeinstellungen können Sie Ihre Monitore auf "Extend these display" (Diese Anzeigen erweitern) oder "Duplicate these displays" (Diese Anzeigen duplizieren) einstellen.

Umschalten auf erweiterte Anzeige

Die erweiterte Anzeige bedeutet, dass Sie mit einem größeren Windows-Desktop-Bereich arbeiten, der sich über Ihren Computermonitor und das VK1200 Display erstreckt. Anwendungen können von einem Display zum anderen verschoben werden und ermöglichen Ihnen das Arbeiten mit unterschiedlichen Bildschirmauflösungen.

Windows:

1. Klicken Sie mit der rechten Maustaste auf Ihren Desktop und wählen Sie "Display Setting" (Anzeigeeinstellungen).

2. Im Dropdown-Menü "Multiple Displays" ändern Sie die Einstellung auf [Extend these Displays] (Diese Anzeigen erweitern)


Mac:

1. Bitte öffnen Sie "System Preferences" (Systemeinstellungen) - "Displays" (Monitore) - "Arrangement" (Anordnung), wählen Sie nicht die Option "Mirror Displays" (Monitore spiegeln).

2. Wenn Ihr Computer mit mehr als einem Monitor ausgestattet ist, wird Ihr VK1200 Stift-Display den Monitoren entsprechend der Konfiguration im Bedienfeld "ANZEIGEEIGENSCHAFTEN" zugeordnet.
3. Nachdem Sie Ihren Computer korrekt für mehrere Monitore konfiguriert haben, können Sie die Zuordnung Ihres VK1200 Stift-Displays anpassen, indem Sie das Treibersymbol öffnen und die entsprechenden Optionen ändern. Dies ermöglicht es Ihnen, die aktuelle VK1200-Zuordnung und den Bildschirmcursor zwischen dem System-Desktop oder der primären Anzeige und Ihren anderen Monitoren umzuschalten.

Treibereinstellungen

Stift

Stiftfunktionen einstellen
Sie können die Funktionen der Stifttasten anpassen. Verwenden Sie die Option "Pen" (Stift), um benutzerdefinierte Tastenkombinationen zu programmieren.

Aktueller Stiftdruck
Der aktuelle Stiftdruck zeigt den derzeit auf Ihr Tablet ausgeübten Druckpegel an und kann zum Testen des Stiftdrucks verwendet werden.

Klickempfindlichkeit
Sie können den Stiftdruck hier auf die Empfindlichkeit "Output" (Ausgabe) oder "Input" (Eingabe) einstellen.

Zuordnung

Definieren Sie den Anzeigebereich, der dem Computerbildschirmbereich zugeordnet werden soll.

Monitoreinstellung
Hier können Sie die Farbtemperatur und Parameter des Monitors anpassen.

Drehen
Sie können das Stift-Display frei drehen und so Linkshändern gerecht werden.
Hinweis:

1. Wenn Sie die Drehfunktion einstellen, müssen Sie auch Ihr VK1200 drehen.
2. Bevor Sie die Drehfunktion einstellen, müssen Sie Ihren Computer auf "Extend These Display" (Diese Anzeigen erweitern) einstellen.


Bildschirmzuordnung
Wenn Sie im Modus "Extended Display" (Erweiterte Anzeige) arbeiten, wählen Sie, welchem Monitor das VK1200 Stift-Display folgen soll. Um herauszufinden, welcher Monitor Monitor 1 und welcher Monitor 2 ist, gehen Sie zu Start > Einstellungen > Anzeige und klicken Sie auf Identifizieren.

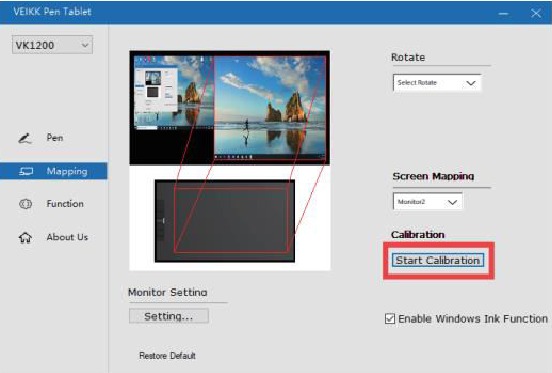

Kalibrierung
Klicken Sie auf "Start Calibration" (Kalibrierung starten), um den Kalibrierungsbildschirm zu aktivieren. Drücken Sie mit dem Stift nacheinander auf die auf dem Bildschirm erscheinenden Kreuze, um den Bildschirm zu kalibrieren.

Hinweis: Vor der Kalibrierung müssen Sie Ihren Computer zuerst auf "Extend These Display" (Diese Anzeigen erweitern) einstellen.

Windows Ink Funktion aktivieren
Microsoft Windows bietet umfassende Unterstützung für Stifteingaben. Stiftfunktionen werden unter anderem in Microsoft Office, Adobe Photoshop, AI und so weiter unterstützt.

Funktionen

Schnelltasten-Einstellungen
Hinweis:

1. Die Schnelltasten des VK1200 sind für die Verwendung mit US-Englisch ausgelegt. Die Tasten funktionieren möglicherweise nicht korrekt mit anderen Tastatursprachen.
2. Standardmäßig sind die Express-Tasten des VK1200 den Standard-Tastenkombinationen von Photoshop zugeordnet. Die Tasten können so angepasst werden, dass sie in anderer Software effizient funktionieren.
3. Die meisten Kreativprogramme akzeptieren keine Tastatureingaben, wenn der Stift noch verwendet wird. Um ungültige Tastenkombinationen zu vermeiden, halten Sie den Stift vom Bildschirm fern, bevor Sie Ihre Touch-Taste drücken.

1. Stellen Sie die Tastenfunktionen direkt in der Treiberoberfläche ein (Klick, Tablet, Navigieren, Anwendung, Ungültig, Standard). Klicken Sie auf ">", um spezifischere Funktionen zu finden.

2. Stellen Sie die Tastenfunktionen durch Computertastatureingabe ein. Wählen Sie "keyboard" (Tastatur)

   Löschen Sie die Standardfunktion und geben Sie die von Ihnen bevorzugten Funktionen über Ihre Computertastatur ein.

   Geben Sie Sonderzeichen über Ihre Computertastatur ein.


Sie können jede Schnelltaste für verschiedene Software einstellen

1. Klicken Sie auf die Schaltfläche "+" (Plus), um zum Tab "Programm auswählen" zu gelangen.

2. Sie können "Default" (Standard) wählen oder "Browse" (Durchsuchen) verwenden, um Ihre Software auszuwählen.
3. Kehren Sie zum Tab für die Schnelltasteneinstellungen zurück, klicken Sie auf das Tablet-Symbol und passen Sie dann die Schnelltasten an.


Über uns

Klicken Sie, um die neueste Version zu erhalten: Wenn Sie den neuesten Treiber installieren möchten, klicken Sie auf "Click to get the latest version" (Klicken Sie, um die neueste Version zu erhalten). Wenn keine Reaktion erfolgt, bedeutet dies, dass der von Ihnen installierte Treiber der neueste ist. Wenn Sie den neuesten Treiber in der Liste finden, müssen Sie nur aktualisieren.

Diagnosetools: Überprüfen Sie auf fehlende Schlüsseldateien.

Mac:
Hinweis: Die Treibereinstellungen im Mac-System sind die gleichen wie im Windows-System. Benutzer, die das Mac-System verwenden, können sich auf das Windows-System beziehen.

Vorsichtsmaßnahmen

1. Bitte lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch und bewahren Sie es für zukünftige Referenz gut auf.
2. Trennen Sie vor der Reinigung des Displays das USB-Kabel und wischen Sie es mit einem weichen, feuchten Tuch ab. Verwenden Sie keine Reinigungsmittel.
3. Platzieren Sie das Display nicht in der Nähe von Wasserquellen wie Badewannen, Waschbecken, Spülbecken, Waschmaschinen, feuchten Kellern, Schwimmbädern usw.
4. Platzieren Sie dieses Display nicht auf einer instabilen Oberfläche.
5. Treten Sie nicht auf dieses Display und stellen Sie keine schweren Gegenstände darauf, da dies zu Beschädigungen führen könnte.
6. Platzieren Sie das Display nicht in einer Höhe, die Kinder leicht erreichen können, um Gefahren zu vermeiden. Stellen Sie sicher, dass ein Kind den Stift oder die Stiftspitze nicht in den Mund nimmt.
7. Platzieren Sie das Display und den digitalen Stift nicht in der Nähe von Magnetfeldern.
8. Um Ihr Display zu schützen, schalten Sie es bitte aus, wenn es nicht verwendet wird.
9. Wenn das Display eine Störung aufweist, öffnen Sie nicht das Hauptgehäuse und versuchen Sie nicht, es selbst zu reparieren. Bitten Sie um einen Service für eine fachgerechte Reparatur und Wartung.
10. Wenn die folgenden Situationen eintreten, ziehen Sie bitte den Netzstecker, und möglicherweise ist ein Service für eine vollständige Reparatur und Wartung erforderlich:
    1. Es ist Flüssigkeit in das Display gespritzt.
    2. Das Display ist heruntergefallen oder die LED ist defekt.
    3. Wenn offensichtliche Anomalien am Display auftreten.
11. Beim Austausch von Komponenten sollten Sie sicherstellen, dass der Reparateur die vom Hersteller spezifizierten Ersatzkomponenten verwendet. Ein unautorisierter Komponentenaustausch kann Brand, Stromschläge oder andere Gefahren verursachen.
