Raspberry Pi Kühler Handbuch
Übersicht

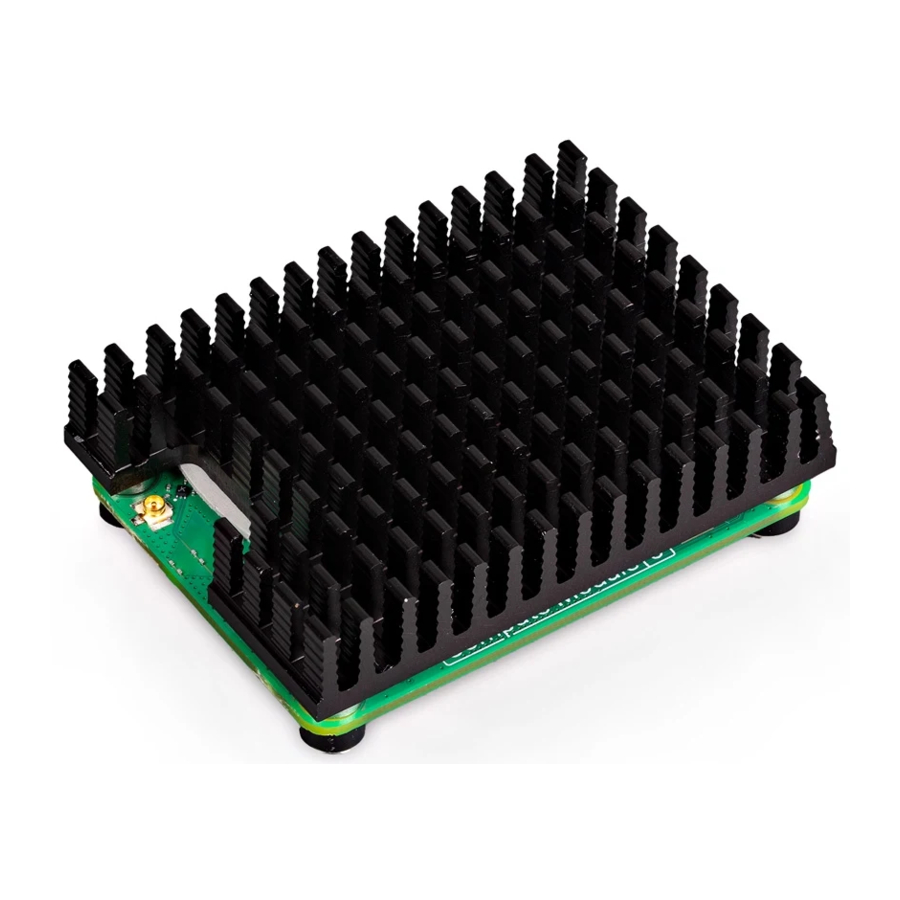

Der Raspberry Pi Cooler für Raspberry Pi Compute Module 5 ist ein passiver Kühlkörper, der dem Compute Module 5 hilft, Wärme abzuleiten, die CPU-Leistung zu verbessern und es vor mechanischen Beschädigungen zu schützen.
Wärmeleitfähiges Silikon auf der Unterseite des Coolers koppelt ihn effektiv an die Oberfläche der CPU, des Wireless-Moduls und des Power-Management-Chips des Compute Module 5 an, um eine optimale Wärmeableitung zu gewährleisten.
Spezifikation
| Formfaktor: | 56 56 mm × 41 mm × 12.7 mm |
| Produktmaterial: | Aluminiumprofil, wärmeleitfähiges Silikon |
| Produktionslebensdauer: | Der Raspberry Pi Cooler für Raspberry Pi Compute Module 5 bleibt mindestens bis Januar 2036 in Produktion. |
| Konformität: | Eine vollständige Liste der lokalen und regionalen Produktzulassungen finden Sie unter pip.raspberrypi.com |
| Listenpreis: | $5 |
Montageanleitung
HINWEIS
Vor der Installation entfernen Sie bitte das schützende weiße Papier vom Wärmeleitsilikon.
- Installieren Sie das Compute Module 5 auf dem Compute Module 5 IO Board (oder einer anderen Trägerplatine), falls verwendet.
- Legen Sie vier M2.5 × H1.5 oder M2.5 × H3 Nylonscheiben (im Lieferumfang enthalten) zwischen das Compute Module 5 und das IO Board, um die vier Befestigungslöcher herum.

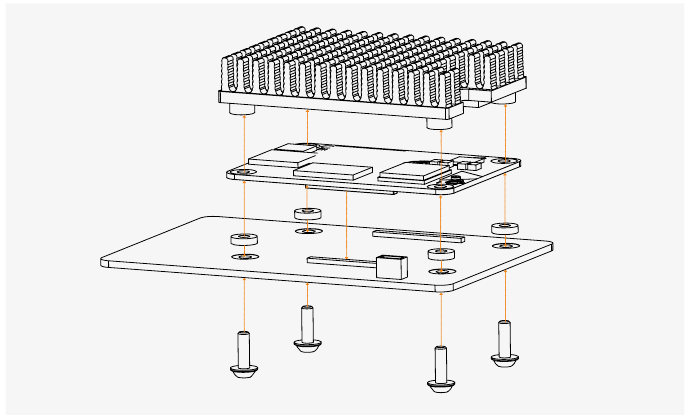

- Wie im Diagramm unten gezeigt, platzieren Sie den Cooler auf dem Compute Module 5, richten Sie die Befestigungslöcher aus, führen Sie vier M2.5 × 8 Schrauben (im Lieferumfang enthalten) von unterhalb des IO Boards nach oben ein und ziehen Sie diese fest.
Physische Spezifikation
Hinweis:
Alle Maße in mm
Alle Maße sind ungefähre Angaben und dienen nur zu Referenzzwecken. Die angegebenen Maße
sollten nicht zur Erstellung von
Produktionsdaten verwendet werden.
Die Maße unterliegen bauteil- und
Fertigungstoleranzen.
Maße können Änderungen unterliegen.
- Dieses Produkt sollte nur mit dem Raspberry Pi Compute Module 5 verwendet werden.
- Dieses Produkt sollte in einer gut belüfteten Umgebung betrieben werden, und wenn es in einem Gehäuse verwendet wird, sollte das Gehäuse nicht abgedeckt sein.
- Stellen Sie sicher, dass der Metallkühler keine elektronischen Komponenten des Compute Module 5 oder Zubehör berührt, um das Risiko unerwünschten elektrischen Kontakts und Kurzschlüssen zu vermeiden.
- Stellen Sie sicher, dass die Wärmeleitpads vor Gebrauch vorhanden und unbeschädigt sind. Falls die Pads fehlen oder beschädigt sind, müssen Sie diese ersetzen, bevor Sie den Cooler verwenden.
- Stellen Sie vor dem Gebrauch sicher, dass die Schrauben unbeschädigt sind und sich sicher in den Cooler einschrauben lassen. Stellen Sie die Verwendung des Coolers ein und ersetzen Sie die Schrauben, wenn diese beschädigt oder verformt sind oder sich nicht sicher einschrauben lassen.
- Seien Sie vorsichtig bei der Verwendung des Coolers, da die Metallteile des Produkts während des Betriebs heiß werden können.
SICHERHEITSHINWEISE
Um Fehlfunktionen oder Schäden an diesem Produkt zu vermeiden, beachten Sie bitte Folgendes:
- Nicht Wasser oder Feuchtigkeit aussetzen oder während des Betriebs auf eine leitfähige Oberfläche legen.
- Keiner Wärmequelle aussetzen; der Raspberry Pi Cooler für Raspberry Pi Compute Module 5 ist für einen zuverlässigen Betrieb bei normalen Umgebungstemperaturen ausgelegt.
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Raspberry Pi Kühler Handbuch herunterladen
